Опрыскиватель для обработки полевых культур

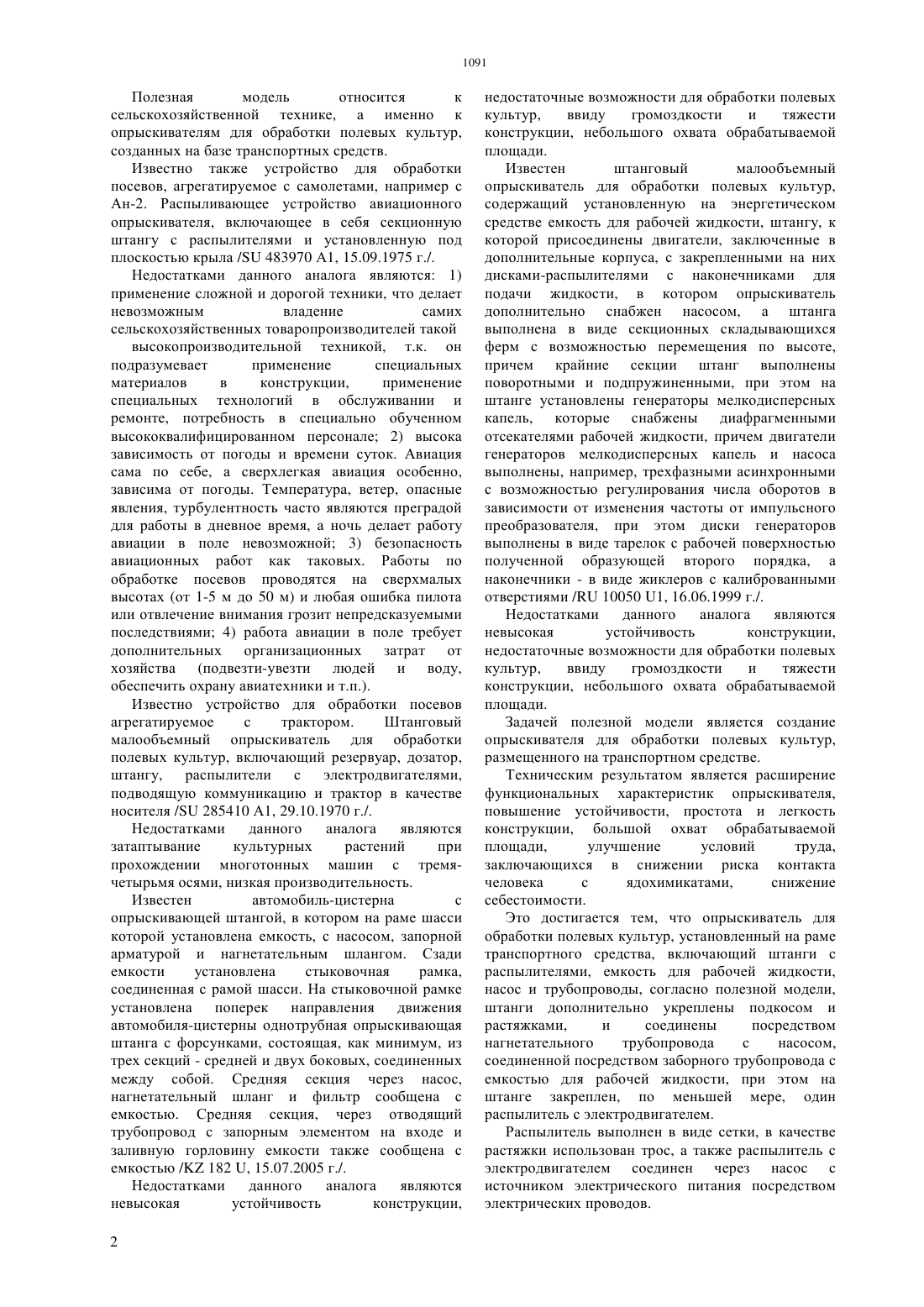

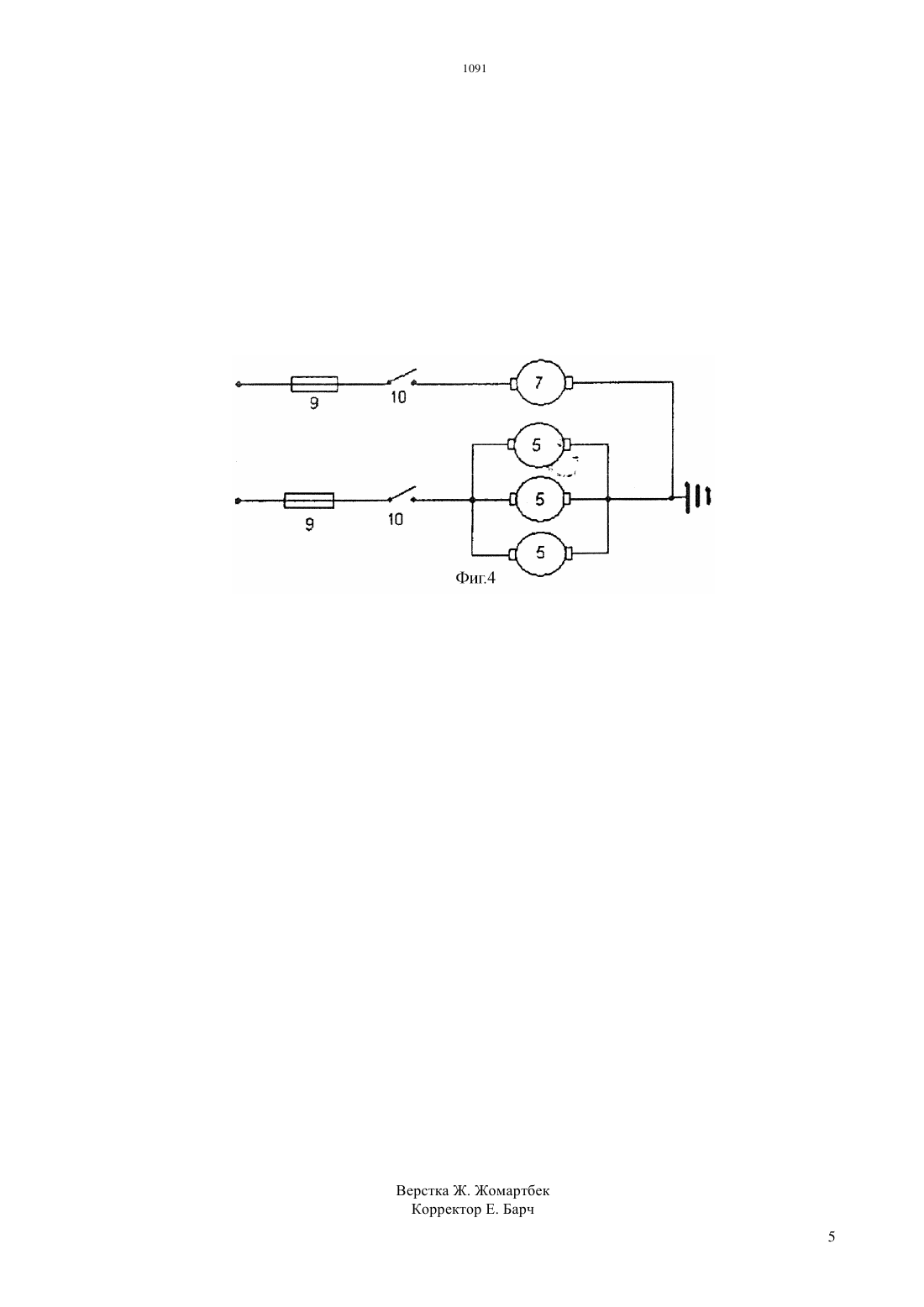

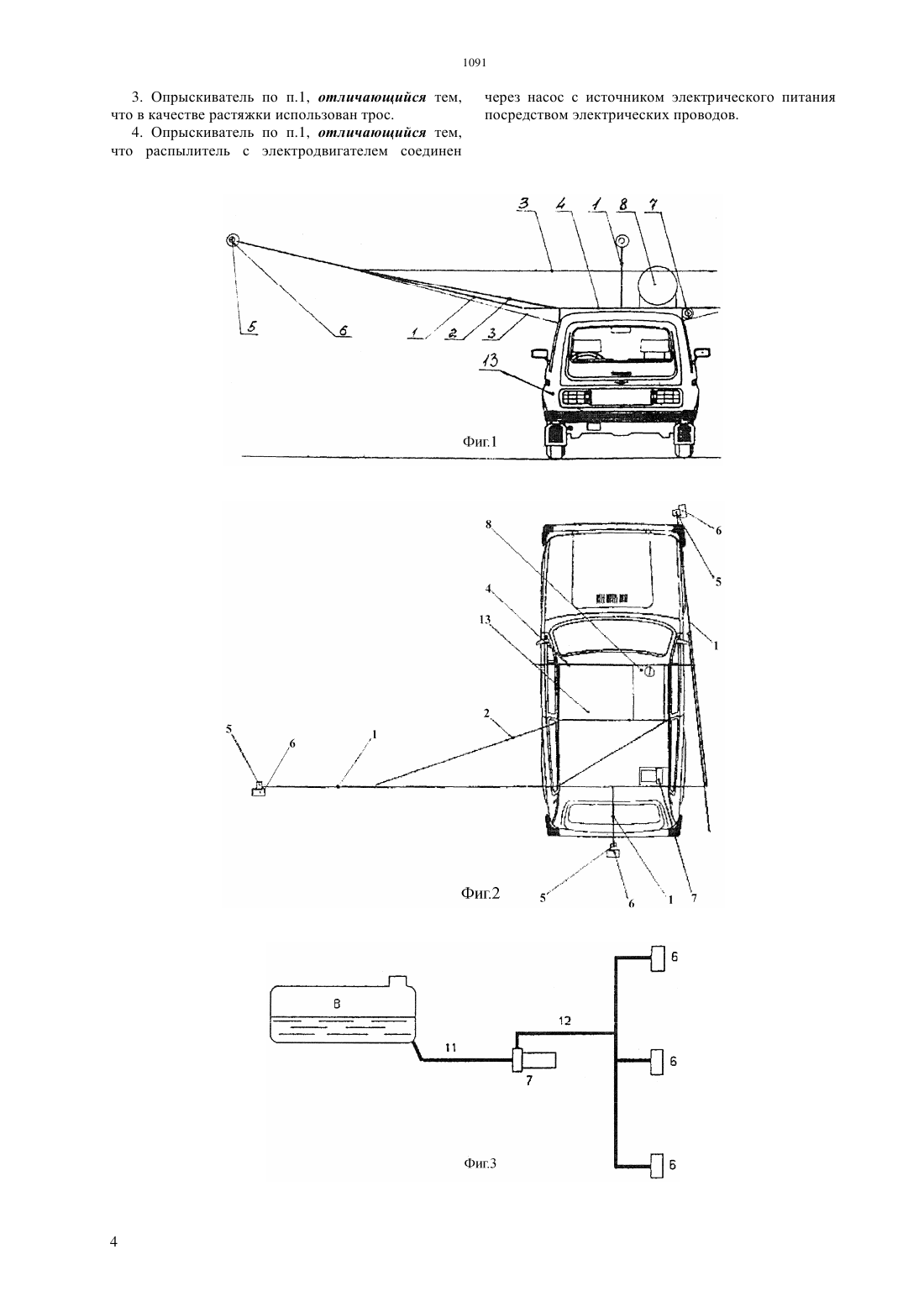

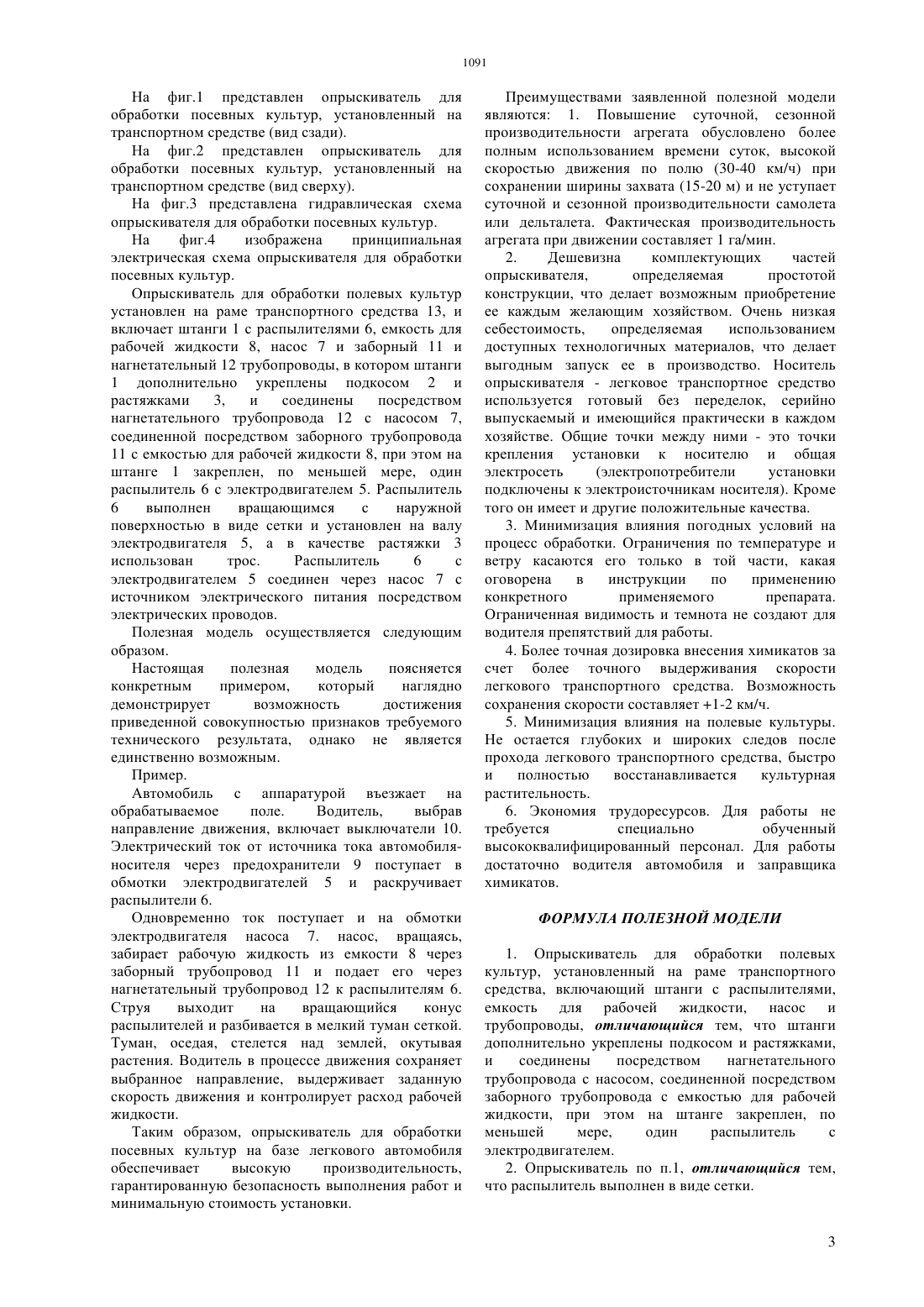

(51) 01 7/00 2006.01 КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ площади,улучшение условий труда,заключающихся в снижении риска контакта человека с ядохимикатами,снижение себестоимости. Это достигается тем, что опрыскиватель для обработки полевых культур, установленный на раме транспортного средства, включающий штанги с распылителями, емкость для рабочей жидкости,насос и трубопроводы, согласно полезной модели,штанги дополнительно укреплены подкосом и растяжками,и соединены посредством нагнетательного трубопровода с насосом,соединенным посредством заборного трубопровода с емкостью для рабочей жидкости, при этом на штанге закреплен, по меньшей мере, один распылитель с электродвигателем.(74) Тусупова Меруерт Кырыкбаевна Дюсенов Еркебулан Рамазанович(54) ОПРЫСКИВАТЕЛЬ ДЛЯ ОБРАБОТКИ ПОЛЕВЫХ КУЛЬТУР(57) Полезная модель относится к сельскохозяйственной технике, а именно к опрыскивателям для обработки полевых культур,созданных на базе транспортных средств. Техническим результатом является расширение функциональных характеристик опрыскивателя,повышение устойчивости, простота и легкость конструкции, большой охват обрабатываемой Полезная модель относится к сельскохозяйственной технике, а именно к опрыскивателям для обработки полевых культур,созданных на базе транспортных средств. Известно также устройство для обработки посевов, агрегатируемое с самолетами, например с Ан-2. Распыливающее устройство авиационного опрыскивателя, включающее в себя секционную штангу с распылителями и установленную под плоскостью крыла / 483970 А 1, 15.09.1975 г./. Недостатками данного аналога являются 1) применение сложной и дорогой техники, что делает невозможным владение самих сельскохозяйственных товаропроизводителей такой высокопроизводительной техникой, т.к. он подразумевает применение специальных материалов в конструкции,применение специальных технологий в обслуживании и ремонте, потребность в специально обученном высококвалифицированном персонале 2) высока зависимость от погоды и времени суток. Авиация сама по себе, а сверхлегкая авиация особенно,зависима от погоды. Температура, ветер, опасные явления, турбулентность часто являются преградой для работы в дневное время, а ночь делает работу авиации в поле невозможной 3) безопасность авиационных работ как таковых. Работы по обработке посевов проводятся на сверхмалых высотах (от 1-5 м до 50 м) и любая ошибка пилота или отвлечение внимания грозит непредсказуемыми последствиями 4) работа авиации в поле требует дополнительных организационных затрат от хозяйства (подвезти-увезти людей и воду,обеспечить охрану авиатехники и т.п.). Известно устройство для обработки посевов агрегатируемое с трактором. Штанговый малообъемный опрыскиватель для обработки полевых культур, включающий резервуар, дозатор,штангу, распылители с электродвигателями,подводящую коммуникацию и трактор в качестве носителя / 285410 А 1, 29.10.1970 г./. Недостатками данного аналога являются затаптывание культурных растений при прохождении многотонных машин с тремячетырьмя осями, низкая производительность. Известен автомобиль-цистерна с опрыскивающей штангой, в котором на раме шасси которой установлена емкость, с насосом, запорной арматурой и нагнетательным шлангом. Сзади емкости установлена стыковочная рамка,соединенная с рамой шасси. На стыковочной рамке установлена поперек направления движения автомобиля-цистерны однотрубная опрыскивающая штанга с форсунками, состоящая, как минимум, из трех секций - средней и двух боковых, соединенных между собой. Средняя секция через насос,нагнетательный шланг и фильтр сообщена с емкостью. Средняя секция, через отводящий трубопровод с запорным элементом на входе и заливную горловину емкости также сообщена с емкостью / 182 , 15.07.2005 г./. Недостатками данного аналога являются невысокая устойчивость конструкции,2 недостаточные возможности для обработки полевых культур,ввиду громоздкости и тяжести конструкции, небольшого охвата обрабатываемой площади. Известен штанговый малообъемный опрыскиватель для обработки полевых культур,содержащий установленную на энергетическом средстве емкость для рабочей жидкости, штангу, к которой присоединены двигатели, заключенные в дополнительные корпуса, с закрепленными на них дисками-распылителями с наконечниками для подачи жидкости, в котором опрыскиватель дополнительно снабжен насосом, а штанга выполнена в виде секционных складывающихся ферм с возможностью перемещения по высоте,причем крайние секции штанг выполнены поворотными и подпружиненными, при этом на штанге установлены генераторы мелкодисперсных капель, которые снабжены диафрагменными отсекателями рабочей жидкости, причем двигатели генераторов мелкодисперсных капель и насоса выполнены, например, трехфазными асинхронными с возможностью регулирования числа оборотов в зависимости от изменения частоты от импульсного преобразователя, при этом диски генераторов выполнены в виде тарелок с рабочей поверхностью полученной образующей второго порядка, а наконечники - в виде жиклеров с калиброванными отверстиями / 10050 1, 16.06.1999 г./. Недостатками данного аналога являются невысокая устойчивость конструкции,недостаточные возможности для обработки полевых культур,ввиду громоздкости и тяжести конструкции, небольшого охвата обрабатываемой площади. Задачей полезной модели является создание опрыскивателя для обработки полевых культур,размещенного на транспортном средстве. Техническим результатом является расширение функциональных характеристик опрыскивателя,повышение устойчивости, простота и легкость конструкции, большой охват обрабатываемой площади,улучшение условий труда,заключающихся в снижении риска контакта человека с ядохимикатами,снижение себестоимости. Это достигается тем, что опрыскиватель для обработки полевых культур, установленный на раме транспортного средства, включающий штанги с распылителями, емкость для рабочей жидкости,насос и трубопроводы, согласно полезной модели,штанги дополнительно укреплены подкосом и растяжками,и соединены посредством нагнетательного трубопровода с насосом,соединенной посредством заборного трубопровода с емкостью для рабочей жидкости, при этом на штанге закреплен, по меньшей мере, один распылитель с электродвигателем. Распылитель выполнен в виде сетки, в качестве растяжки использован трос, а также распылитель с электродвигателем соединен через насос с источником электрического питания посредством электрических проводов. На фиг.1 представлен опрыскиватель для обработки посевных культур, установленный на транспортном средстве (вид сзади). На фиг.2 представлен опрыскиватель для обработки посевных культур, установленный на транспортном средстве (вид сверху). На фиг.3 представлена гидравлическая схема опрыскивателя для обработки посевных культур. На фиг.4 изображена принципиальная электрическая схема опрыскивателя для обработки посевных культур. Опрыскиватель для обработки полевых культур установлен на раме транспортного средства 13, и включает штанги 1 с распылителями 6, емкость для рабочей жидкости 8, насос 7 и заборный 11 и нагнетательный 12 трубопроводы, в котором штанги 1 дополнительно укреплены подкосом 2 и растяжками 3,и соединены посредством нагнетательного трубопровода 12 с насосом 7,соединенной посредством заборного трубопровода 11 с емкостью для рабочей жидкости 8, при этом на штанге 1 закреплен, по меньшей мере, один распылитель 6 с электродвигателем 5. Распылитель 6 выполнен вращающимся с наружной поверхностью в виде сетки и установлен на валу электродвигателя 5, а в качестве растяжки 3 использован трос. Распылитель 6 с электродвигателем 5 соединен через насос 7 с источником электрического питания посредством электрических проводов. Полезная модель осуществляется следующим образом. Настоящая полезная модель поясняется конкретным примером,который наглядно демонстрирует возможность достижения приведенной совокупностью признаков требуемого технического результата, однако не является единственно возможным. Пример. Автомобиль с аппаратурой въезжает на обрабатываемое поле. Водитель,выбрав направление движения, включает выключатели 10. Электрический ток от источника тока автомобиляносителя через предохранители 9 поступает в обмотки электродвигателей 5 и раскручивает распылители 6. Одновременно ток поступает и на обмотки электродвигателя насоса 7. насос, вращаясь,забирает рабочую жидкость из емкости 8 через заборный трубопровод 11 и подает его через нагнетательный трубопровод 12 к распылителям 6. Струя выходит на вращающийся конус распылителей и разбивается в мелкий туман сеткой. Туман, оседая, стелется над землей, окутывая растения. Водитель в процессе движения сохраняет выбранное направление, выдерживает заданную скорость движения и контролирует расход рабочей жидкости. Таким образом, опрыскиватель для обработки посевных культур на базе легкового автомобиля обеспечивает высокую производительность,гарантированную безопасность выполнения работ и минимальную стоимость установки. Преимуществами заявленной полезной модели являются 1. Повышение суточной, сезонной производительности агрегата обусловлено более полным использованием времени суток, высокой скоростью движения по полю (30-40 км/ч) при сохранении ширины захвата (15-20 м) и не уступает суточной и сезонной производительности самолета или дельталета. Фактическая производительность агрегата при движении составляет 1 га/мин. 2. Дешевизна комплектующих частей опрыскивателя,определяемая простотой конструкции, что делает возможным приобретение ее каждым желающим хозяйством. Очень низкая себестоимость,определяемая использованием доступных технологичных материалов, что делает выгодным запуск ее в производство. Носитель опрыскивателя - легковое транспортное средство используется готовый без переделок, серийно выпускаемый и имеющийся практически в каждом хозяйстве. Общие точки между ними - это точки крепления установки к носителю и общая электросеть(электропотребители установки подключены к электроисточникам носителя). Кроме того он имеет и другие положительные качества. 3. Минимизация влияния погодных условий на процесс обработки. Ограничения по температуре и ветру касаются его только в той части, какая оговорена в инструкции по применению конкретного применяемого препарата. Ограниченная видимость и темнота не создают для водителя препятствий для работы. 4. Более точная дозировка внесения химикатов за счет более точного выдерживания скорости легкового транспортного средства. Возможность сохранения скорости составляет 1-2 км/ч. 5. Минимизация влияния на полевые культуры. Не остается глубоких и широких следов после прохода легкового транспортного средства, быстро и полностью восстанавливается культурная растительность. 6. Экономия трудоресурсов. Для работы не требуется специально обученный высококвалифицированный персонал. Для работы достаточно водителя автомобиля и заправщика химикатов. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Опрыскиватель для обработки полевых культур, установленный на раме транспортного средства, включающий штанги с распылителями,емкость для рабочей жидкости, насос и трубопроводы, отличающийся тем, что штанги дополнительно укреплены подкосом и растяжками,и соединены посредством нагнетательного трубопровода с насосом, соединенной посредством заборного трубопровода с емкостью для рабочей жидкости, при этом на штанге закреплен, по меньшей мере,один распылитель с электродвигателем. 2. Опрыскиватель по п.1, отличающийся тем,что распылитель выполнен в виде сетки. 3. Опрыскиватель по п.1, отличающийся тем,что в качестве растяжки использован трос. 4. Опрыскиватель по п.1, отличающийся тем,что распылитель с электродвигателем соединен через насос с источником электрического питания посредством электрических проводов.
