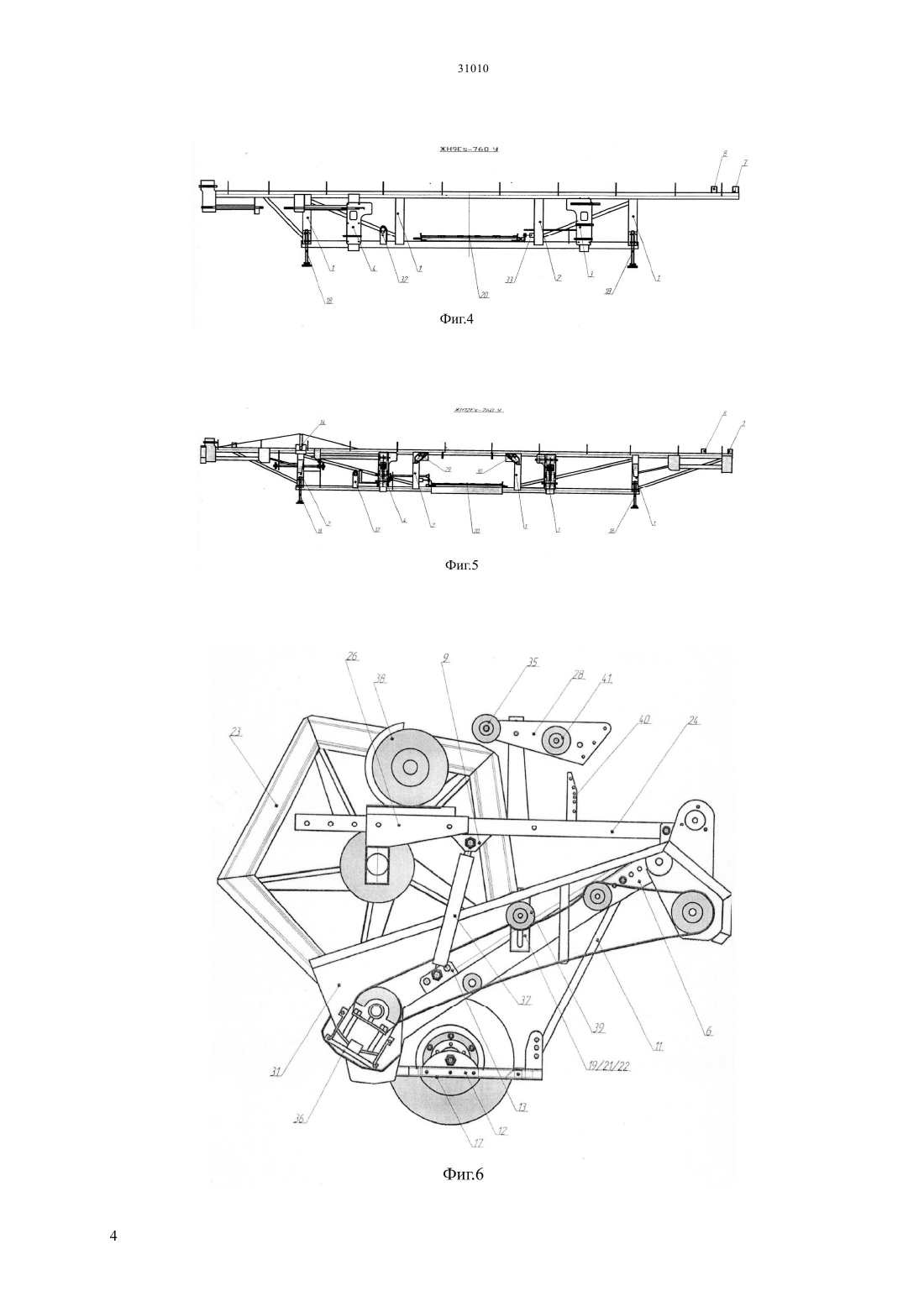

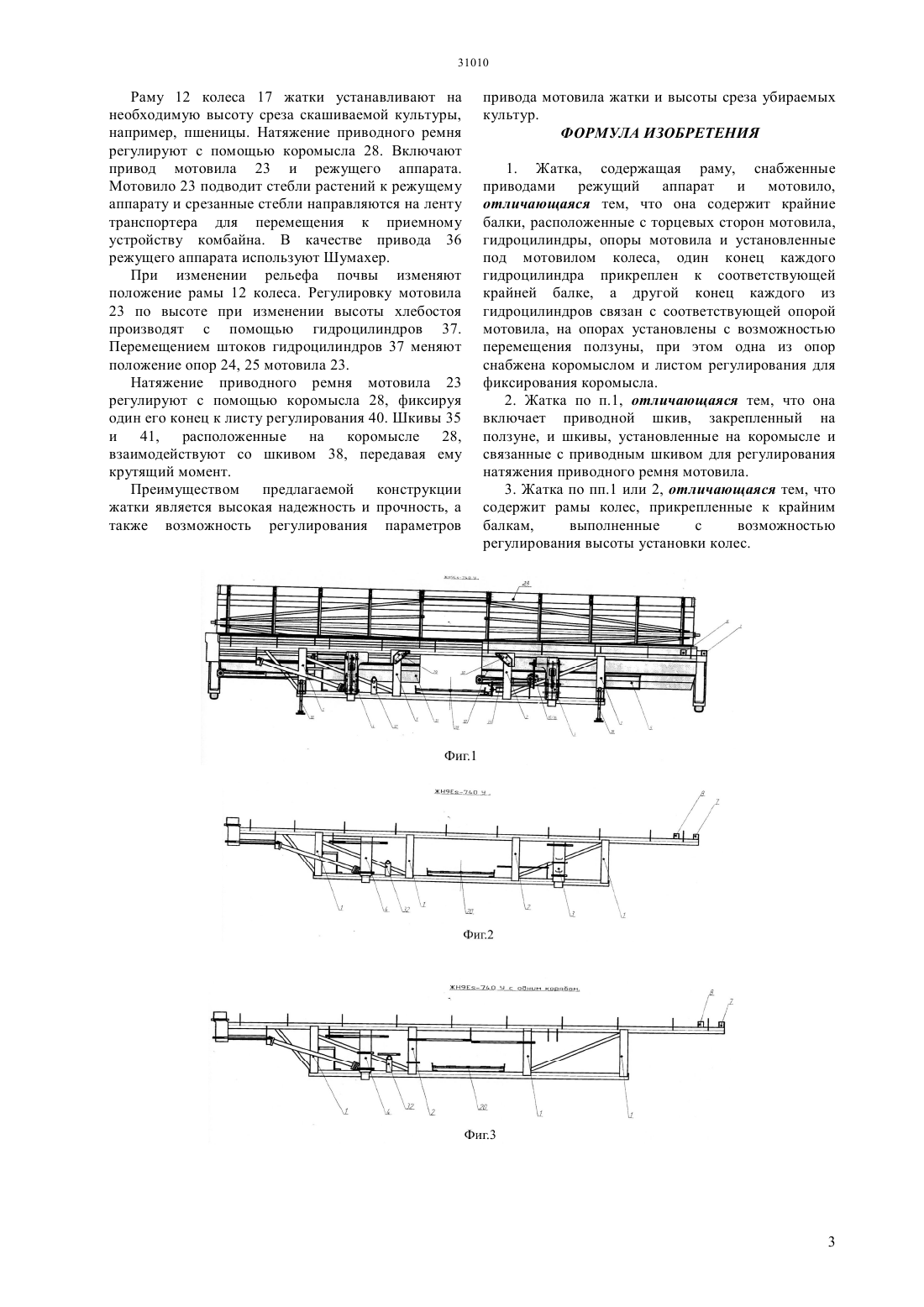

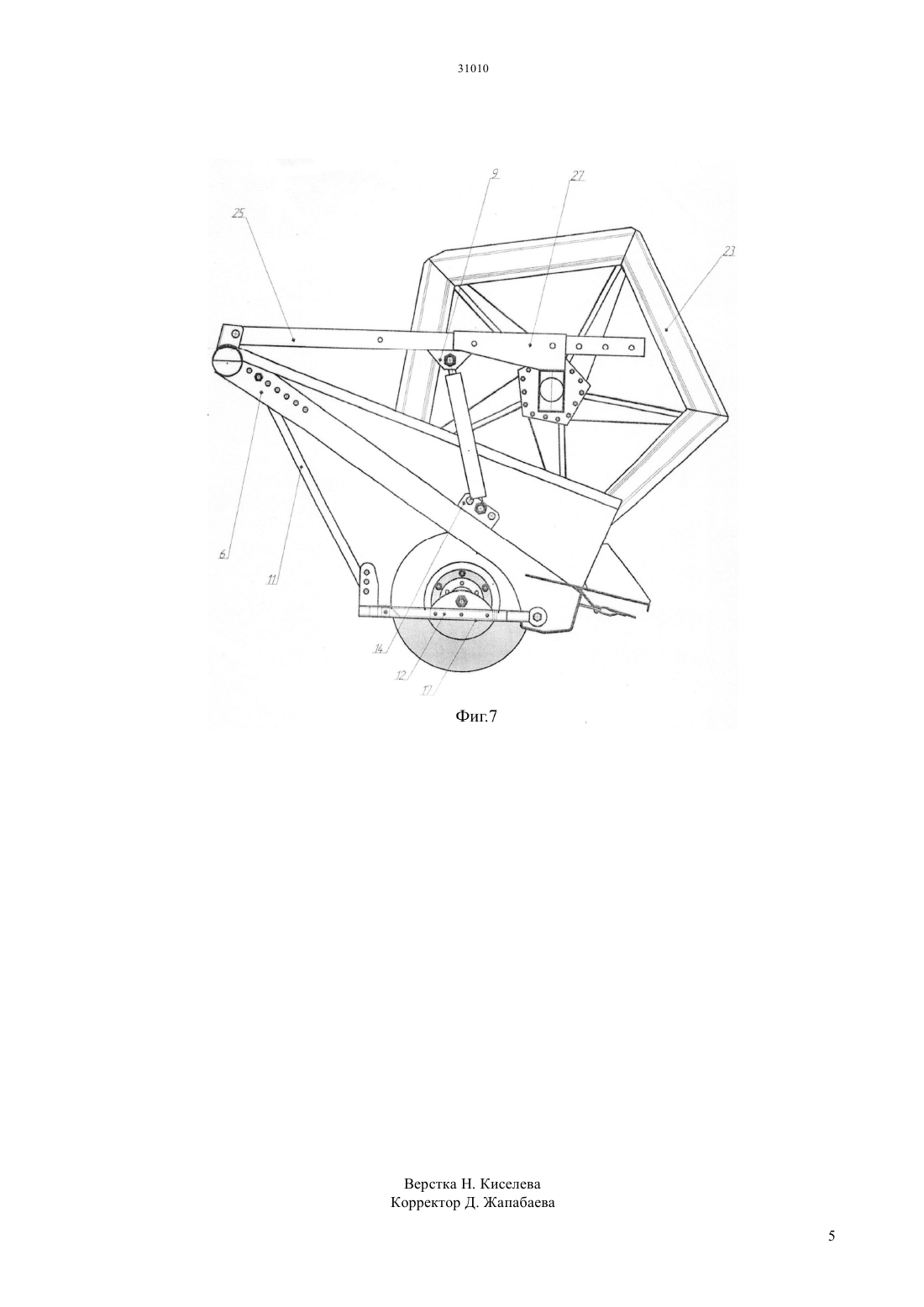

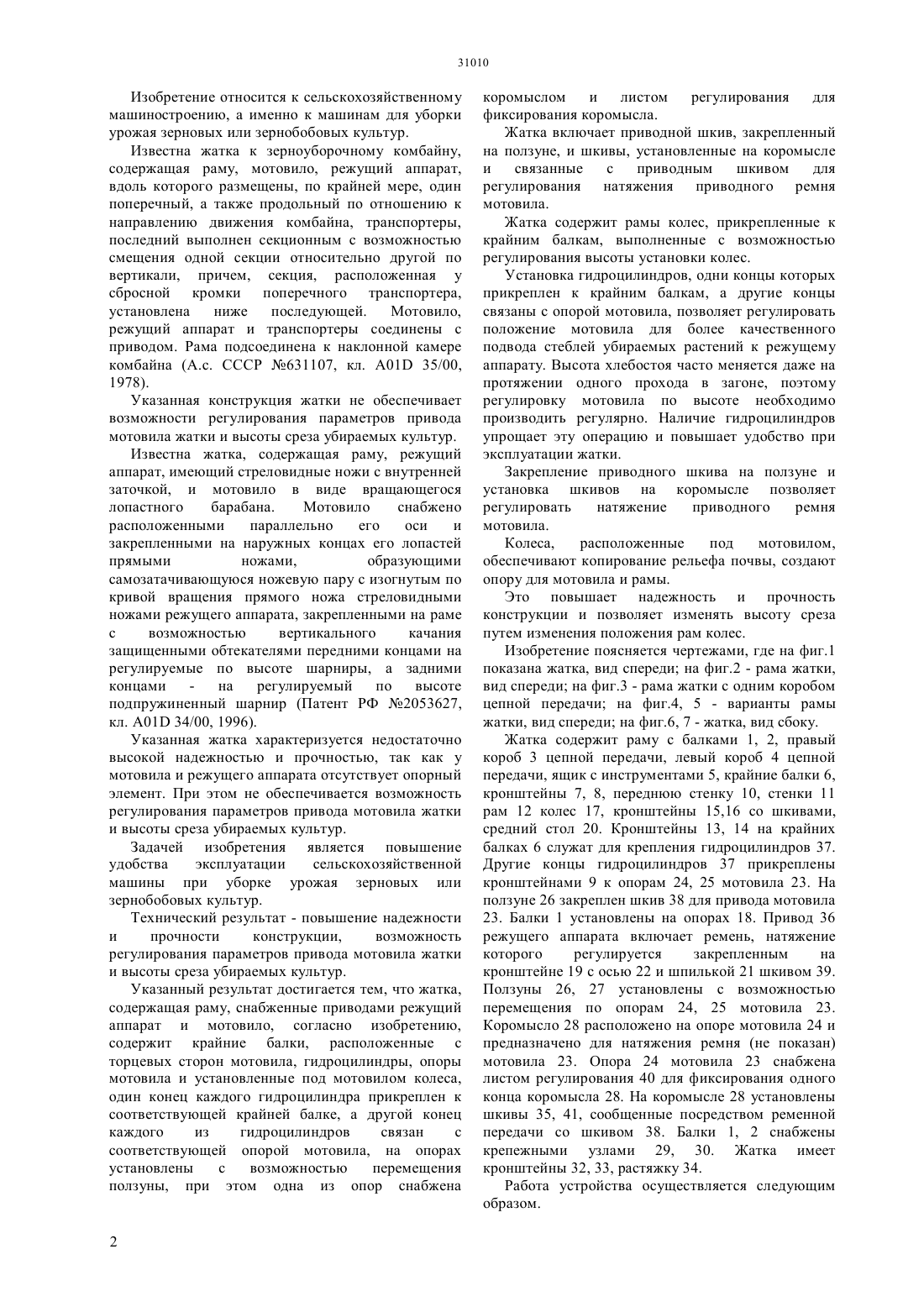

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ торцевых сторон мотовила, гидроцилиндры, опоры мотовила и установленные под мотовилом колеса,один конец каждого гидроцилиндра прикреплен к соответствующей крайней балке, а другой конец каждого из гидроцилиндров связан с соответствующей опорой мотовила, на опорах установлены с возможностью перемещения ползуны, при этом одна из опор снабжена коромыслом и листом регулирования для фиксирования коромысла. Жатка включает приводной шкив, закрепленный на ползуне, и шкивы, установленные на коромысле и связанные с приводным шкивом для регулирования натяжения приводного ремня мотовила. Жатка содержит рамы колес, прикрепленные к крайним балкам, выполненные с возможностью регулирования высоты установки колес.(76) Уоллис Дональд Джеймс Стирлинг(57) Изобретение относится к сельскохозяйственному машиностроению, а именно к машинам для уборки урожая зерновых или зернобобовых культур. Технический результат - повышение надежности и прочности конструкции,возможность регулирования параметров привода мотовила жатки и высоты среза убираемых культур. Указанный результат достигается тем, что жатка,содержащая раму, снабженные приводами режущий аппарат и мотовило, согласно изобретению,содержит крайние балки, расположенные с Изобретение относится к сельскохозяйственному машиностроению, а именно к машинам для уборки урожая зерновых или зернобобовых культур. Известна жатка к зерноуборочному комбайну,содержащая раму, мотовило, режущий аппарат,вдоль которого размещены, по крайней мере, один поперечный, а также продольный по отношению к направлению движения комбайна, транспортеры,последний выполнен секционным с возможностью смещения одной секции относительно другой по вертикали, причем, секция, расположенная у сбросной кромки поперечного транспортера,установлена ниже последующей. Мотовило,режущий аппарат и транспортеры соединены с приводом. Рама подсоединена к наклонной камере комбайна (А.с. СССР 631107, кл. А 01 35/00,1978). Указанная конструкция жатки не обеспечивает возможности регулирования параметров привода мотовила жатки и высоты среза убираемых культур. Известна жатка, содержащая раму, режущий аппарат, имеющий стреловидные ножи с внутренней заточкой, и мотовило в виде вращающегося лопастного барабана. Мотовило снабжено расположенными параллельно его оси и закрепленными на наружных концах его лопастей прямыми ножами,образующими самозатачивающуюся ножевую пару с изогнутым по кривой вращения прямого ножа стреловидными ножами режущего аппарата, закрепленными на раме с возможностью вертикального качания защищенными обтекателями передними концами на регулируемые по высоте шарниры, а задними концами на регулируемый по высоте подпружиненный шарнир (Патент РФ 2053627,кл. А 01 34/00, 1996). Указанная жатка характеризуется недостаточно высокой надежностью и прочностью, так как у мотовила и режущего аппарата отсутствует опорный элемент. При этом не обеспечивается возможность регулирования параметров привода мотовила жатки и высоты среза убираемых культур. Задачей изобретения является повышение удобства эксплуатации сельскохозяйственной машины при уборке урожая зерновых или зернобобовых культур. Технический результат - повышение надежности и прочности конструкции,возможность регулирования параметров привода мотовила жатки и высоты среза убираемых культур. Указанный результат достигается тем, что жатка,содержащая раму, снабженные приводами режущий аппарат и мотовило, согласно изобретению,содержит крайние балки, расположенные с торцевых сторон мотовила, гидроцилиндры, опоры мотовила и установленные под мотовилом колеса,один конец каждого гидроцилиндра прикреплен к соответствующей крайней балке, а другой конец каждого из гидроцилиндров связан с соответствующей опорой мотовила, на опорах установлены с возможностью перемещения ползуны, при этом одна из опор снабжена коромыслом и листом регулирования для фиксирования коромысла. Жатка включает приводной шкив, закрепленный на ползуне, и шкивы, установленные на коромысле и связанные с приводным шкивом для регулирования натяжения приводного ремня мотовила. Жатка содержит рамы колес, прикрепленные к крайним балкам, выполненные с возможностью регулирования высоты установки колес. Установка гидроцилиндров, одни концы которых прикреплен к крайним балкам, а другие концы связаны с опорой мотовила, позволяет регулировать положение мотовила для более качественного подвода стеблей убираемых растений к режущему аппарату. Высота хлебостоя часто меняется даже на протяжении одного прохода в загоне, поэтому регулировку мотовила по высоте необходимо производить регулярно. Наличие гидроцилиндров упрощает эту операцию и повышает удобство при эксплуатации жатки. Закрепление приводного шкива на ползуне и установка шкивов на коромысле позволяет регулировать натяжение приводного ремня мотовила. Колеса,расположенные под мотовилом,обеспечивают копирование рельефа почвы, создают опору для мотовила и рамы. Это повышает надежность и прочность конструкции и позволяет изменять высоту среза путем изменения положения рам колес. Изобретение поясняется чертежами, где на фиг.1 показана жатка, вид спереди на фиг.2 - рама жатки,вид спереди на фиг.3 - рама жатки с одним коробом цепной передачи на фиг.4, 5 - варианты рамы жатки, вид спереди на фиг.6, 7 - жатка, вид сбоку. Жатка содержит раму с балками 1, 2, правый короб 3 цепной передачи, левый короб 4 цепной передачи, ящик с инструментами 5, крайние балки 6,кронштейны 7, 8, переднюю стенку 10, стенки 11 рам 12 колес 17, кронштейны 15,16 со шкивами,средний стол 20. Кронштейны 13, 14 на крайних балках 6 служат для крепления гидроцилиндров 37. Другие концы гидроцилиндров 37 прикреплены кронштейнами 9 к опорам 24, 25 мотовила 23. На ползуне 26 закреплен шкив 38 для привода мотовила 23. Балки 1 установлены на опорах 18. Привод 36 режущего аппарата включает ремень, натяжение которого регулируется закрепленным на кронштейне 19 с осью 22 и шпилькой 21 шкивом 39. Ползуны 26, 27 установлены с возможностью перемещения по опорам 24, 25 мотовила 23. Коромысло 28 расположено на опоре мотовила 24 и предназначено для натяжения ремня (не показан) мотовила 23. Опора 24 мотовила 23 снабжена листом регулирования 40 для фиксирования одного конца коромысла 28. На коромысле 28 установлены шкивы 35, 41, сообщенные посредством ременной передачи со шкивом 38. Балки 1, 2 снабжены крепежными узлами 29, 30. Жатка имеет кронштейны 32, 33, растяжку 34. Работа устройства осуществляется следующим образом. Раму 12 колеса 17 жатки устанавливают на необходимую высоту среза скашиваемой культуры,например, пшеницы. Натяжение приводного ремня регулируют с помощью коромысла 28. Включают привод мотовила 23 и режущего аппарата. Мотовило 23 подводит стебли растений к режущему аппарату и срезанные стебли направляются на ленту транспортера для перемещения к приемному устройству комбайна. В качестве привода 36 режущего аппарата используют Шумахер. При изменении рельефа почвы изменяют положение рамы 12 колеса. Регулировку мотовила 23 по высоте при изменении высоты хлебостоя производят с помощью гидроцилиндров 37. Перемещением штоков гидроцилиндров 37 меняют положение опор 24, 25 мотовила 23. Натяжение приводного ремня мотовила 23 регулируют с помощью коромысла 28, фиксируя один его конец к листу регулирования 40. Шкивы 35 и 41, расположенные на коромысле 28,взаимодействуют со шкивом 38, передавая ему крутящий момент. Преимуществом предлагаемой конструкции жатки является высокая надежность и прочность, а также возможность регулирования параметров привода мотовила жатки и высоты среза убираемых культур. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Жатка, содержащая раму, снабженные приводами режущий аппарат и мотовило,отличающаяся тем, что она содержит крайние балки, расположенные с торцевых сторон мотовила,гидроцилиндры, опоры мотовила и установленные под мотовилом колеса, один конец каждого гидроцилиндра прикреплен к соответствующей крайней балке, а другой конец каждого из гидроцилиндров связан с соответствующей опорой мотовила, на опорах установлены с возможностью перемещения ползуны, при этом одна из опор снабжена коромыслом и листом регулирования для фиксирования коромысла. 2. Жатка по п.1, отличающаяся тем, что она включает приводной шкив, закрепленный на ползуне, и шкивы, установленные на коромысле и связанные с приводным шкивом для регулирования натяжения приводного ремня мотовила. 3. Жатка по пп.1 или 2, отличающаяся тем, что содержит рамы колес, прикрепленные к крайним балкам,выполненные с возможностью регулирования высоты установки колес.
