Подборщик к кормоуборочным и зерноуборочным комбайнам

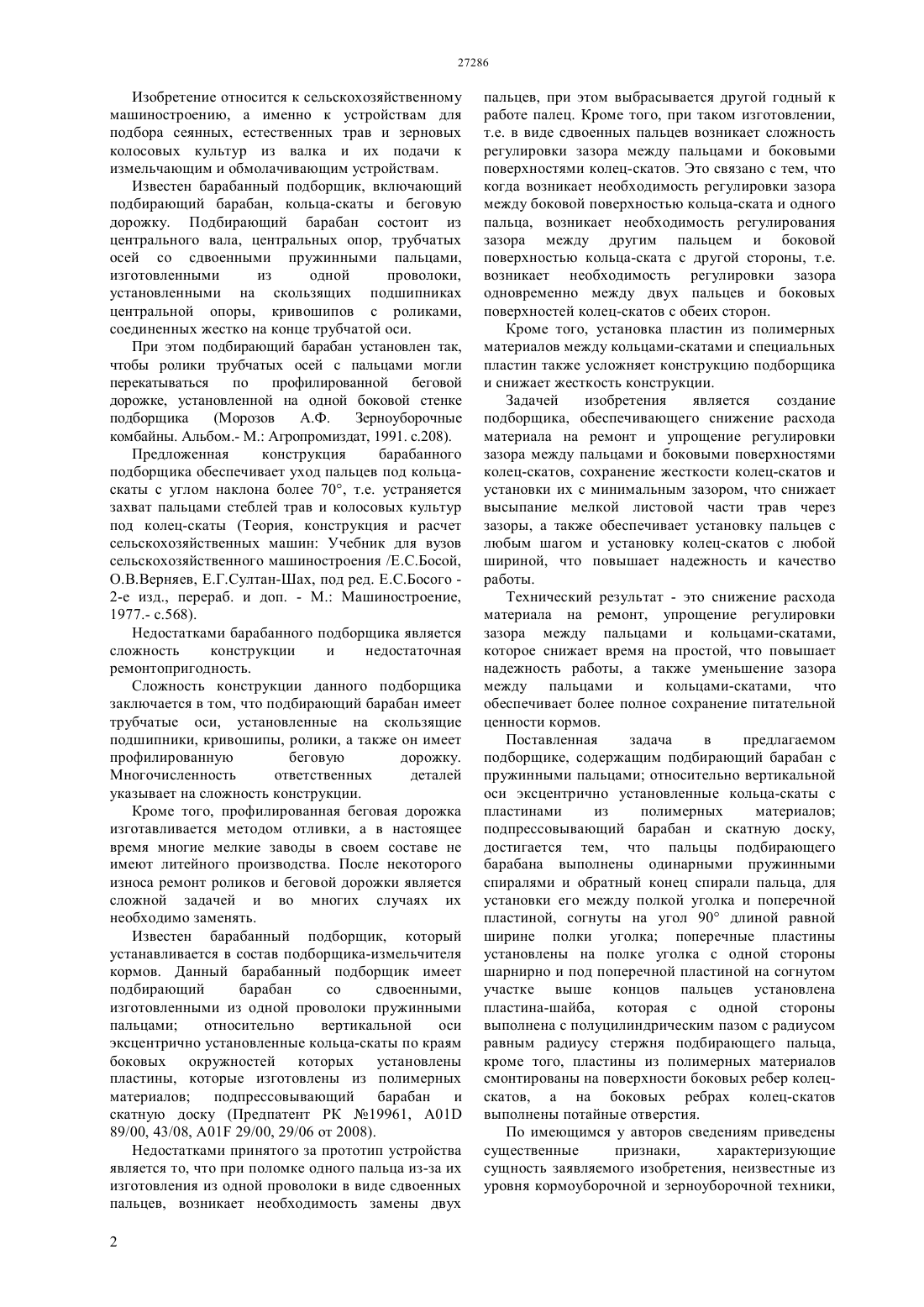

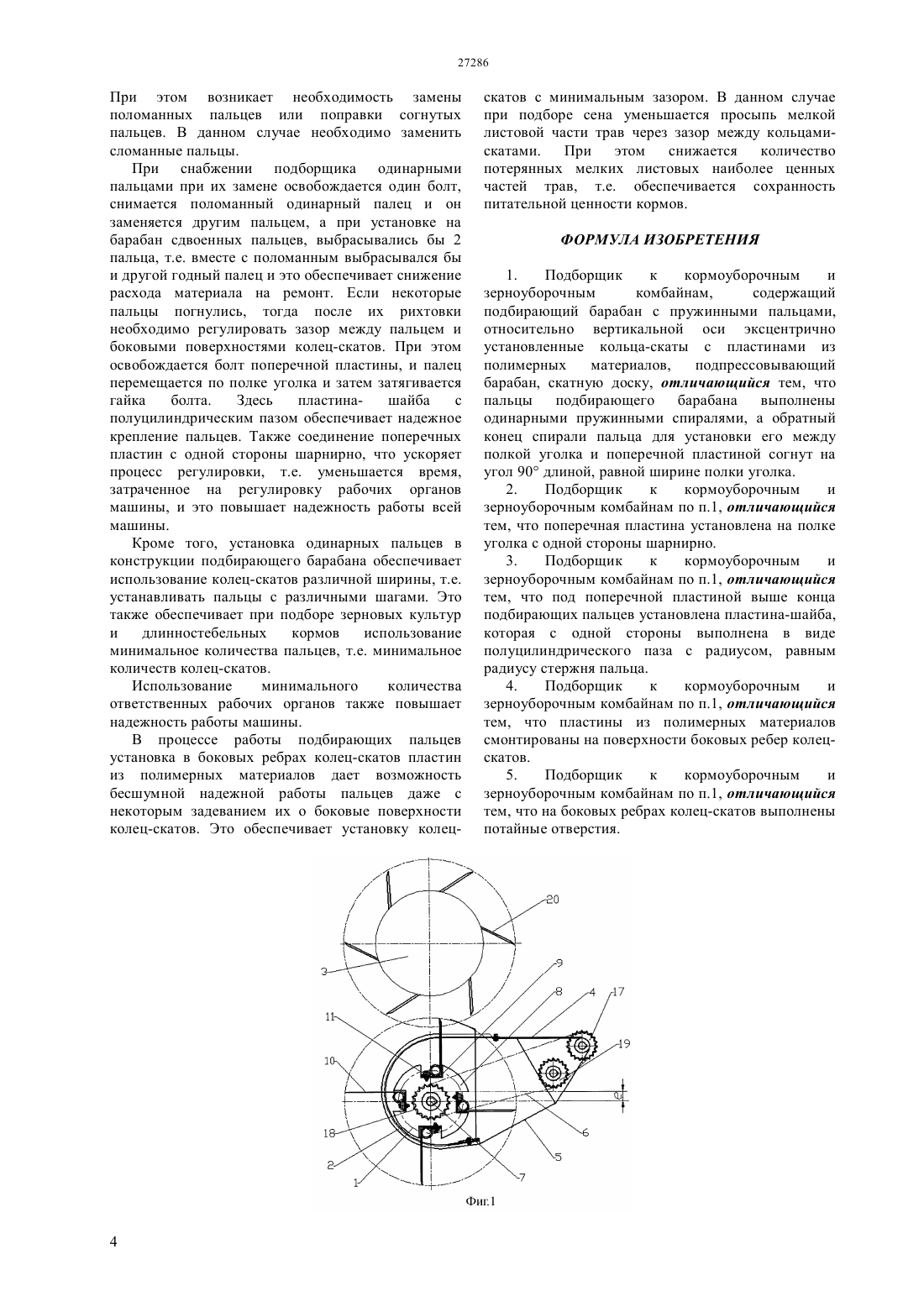

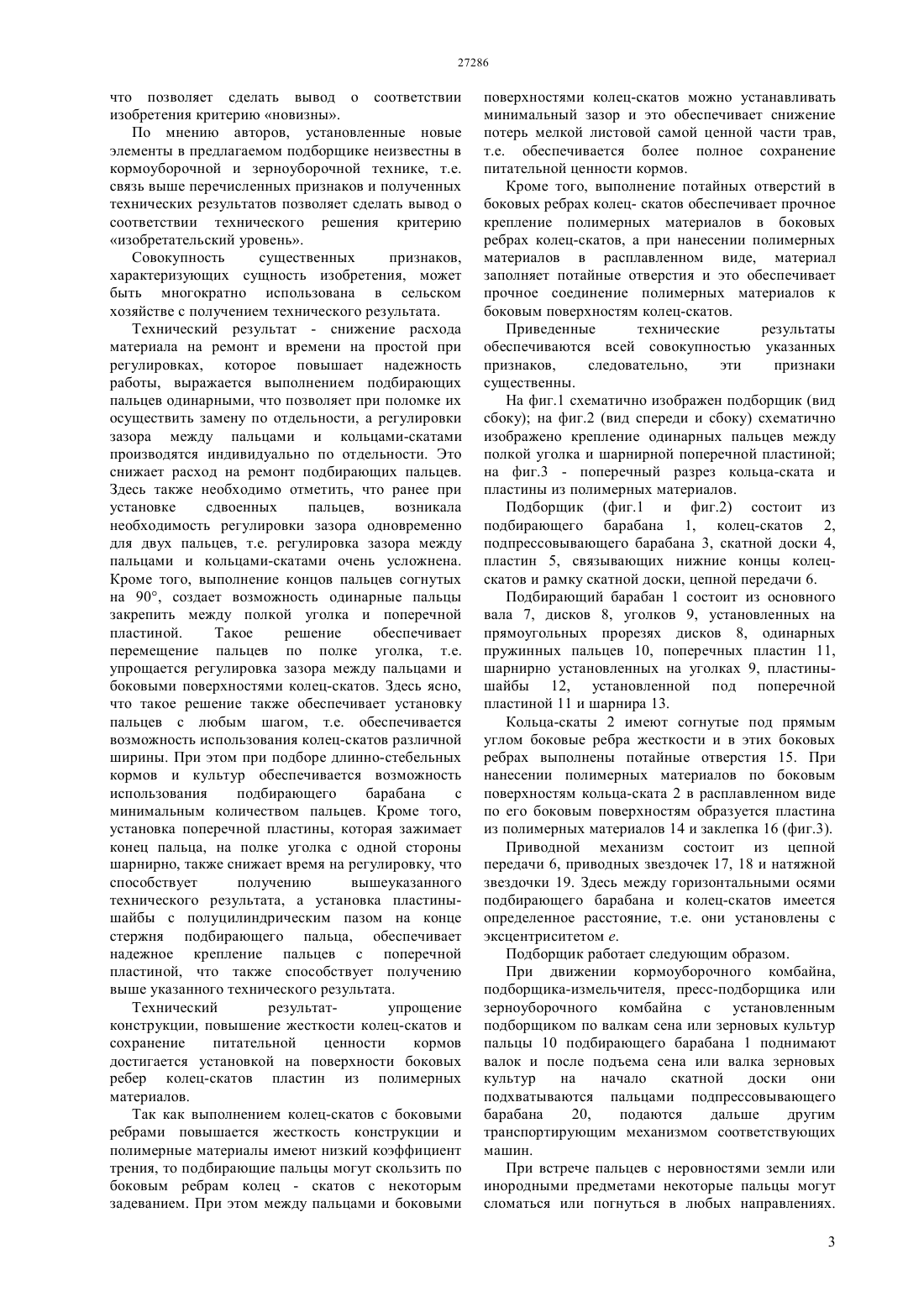

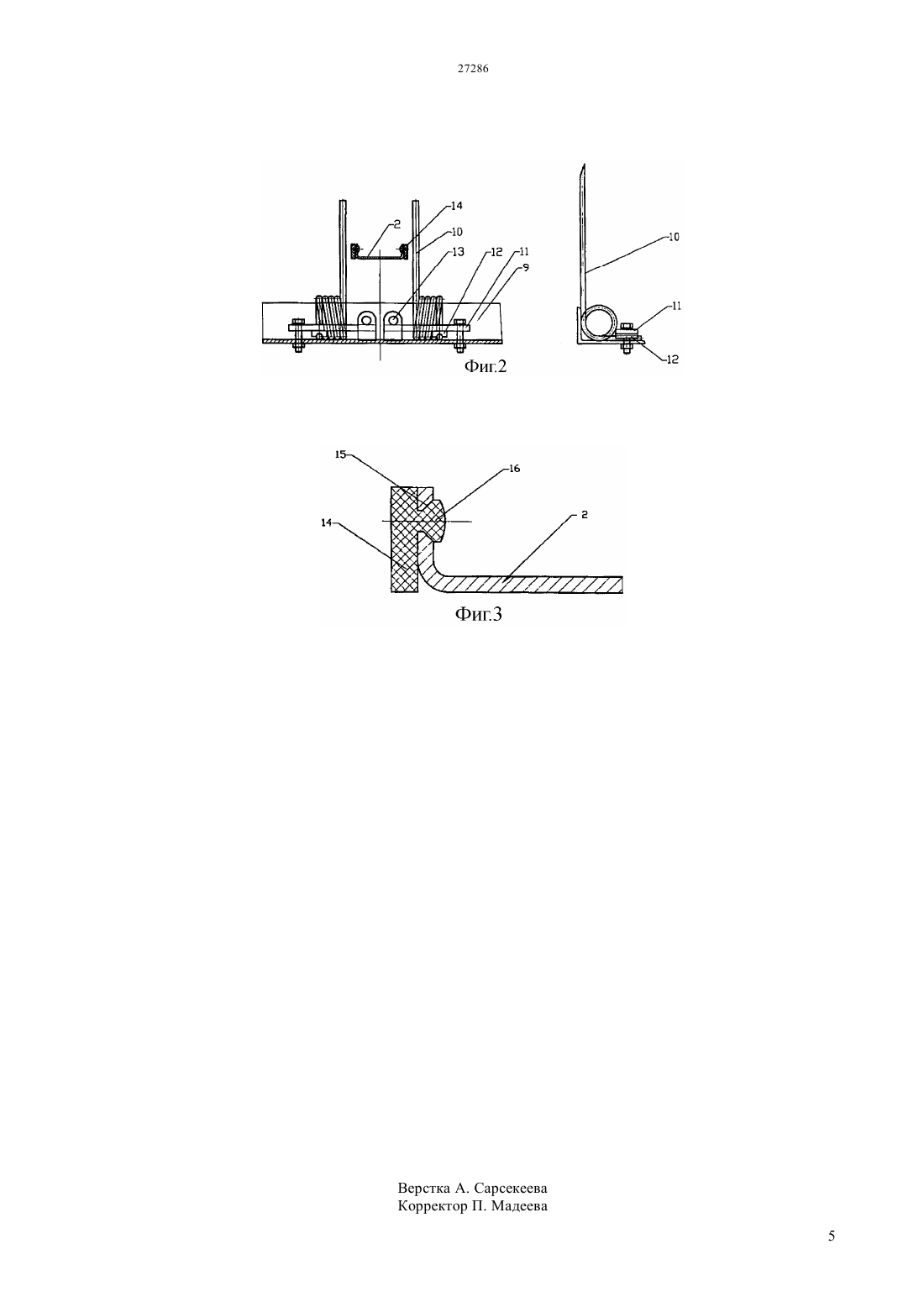

(51) 01 89/00 (2006.01) 01 90/00 (2006.01) 01 15/10 (2006.01) 01 17/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ барабан состоит из основного вала, дисков, на которых установлены уголки с одинарными пружинными пальцами. Для крепления одинарных пальцев на полке уголка, барабан также имеет поперечную пластину, которая с одной стороны на полке уголка установлена шарнирно. Для надежного крепления пальцев под поперечной пластиной установлена пластина-шайба. В боковых ребрах колец-скатов установлена пластина из полимерных материалов. Согласно изобретению пальцы подбирающего барабана выполнены одинарными пружинными спиралями, а обратный конец спирали пальца для установки его между полкой уголка и поперечной пластиной согнуты на угол 90 длиной равной ширине полки уголка, поперечные пластины установлены на полке уголка с одной стороны шарнирно и под поперечной пластиной на согнутом участке выше концов пальцев установлена пластина- шайба, которая с одной стороны выполнена с полуцилиндрическим пазом с радиусом равным радиусу стержня подбирающего пальца, кроме того,на поверхности боковых ребер колец-скатов установлена пластина из полимерных материалов, а на боковых ребрах колец-скатов выполнены потайные отверстия.(72) блжанлы Тотар Жортуылов Омирсерик Солдатов Владимир Трофимович Утешев Валерий Леонидович Суржин Владимир Иванович Абилжанов Данияр Токтарович(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский институт механизации и электрификации сельского хозяйства(57) Изобретение относится к сельскохозяйственному машиностроению,в частности, к подборщикам кормоуборочных и зерноуборочных комбайнов. Технический результат,создаваемый изобретением,заключается в повышении надежности работы подборщика и в обеспечении сохранности питательной ценности кормов. Подборщик к кормоуборочным и зерноуборочным комбайнам,содержит подбирающий барабан, кольца-скаты, скатную доску, поперечную пластину, подпрессовывающий барабан и приводной механизм. Подбирающий Изобретение относится к сельскохозяйственному машиностроению, а именно к устройствам для подбора сеянных, естественных трав и зерновых колосовых культур из валка и их подачи к измельчающим и обмолачивающим устройствам. Известен барабанный подборщик, включающий подбирающий барабан, кольца-скаты и беговую дорожку. Подбирающий барабан состоит из центрального вала, центральных опор, трубчатых осей со сдвоенными пружинными пальцами,изготовленными из одной проволоки,установленными на скользящих подшипниках центральной опоры, кривошипов с роликами,соединенных жестко на конце трубчатой оси. При этом подбирающий барабан установлен так,чтобы ролики трубчатых осей с пальцами могли перекатываться по профилированной беговой дорожке, установленной на одной боковой стенке подборщика(Морозов А.Ф. Зерноуборочные комбайны. Альбом.- М. Агропромиздат, 1991. с.208). Предложенная конструкция барабанного подборщика обеспечивает уход пальцев под кольцаскаты с углом наклона более 70, т.е. устраняется захват пальцами стеблей трав и колосовых культур под колец-скаты (Теория, конструкция и расчет сельскохозяйственных машин Учебник для вузов сельскохозяйственного машиностроения /Е.С.Босой,О.В.Верняев, Е.Г.Султан-Шах, под ред. Е.С.Босого 2-е изд., перераб. и доп. - М. Машиностроение,1977.- с.568). Недостатками барабанного подборщика является сложность конструкции и недостаточная ремонтопригодность. Сложность конструкции данного подборщика заключается в том, что подбирающий барабан имеет трубчатые оси, установленные на скользящие подшипники, кривошипы, ролики, а также он имеет профилированную беговую дорожку. Многочисленность ответственных деталей указывает на сложность конструкции. Кроме того, профилированная беговая дорожка изготавливается методом отливки, а в настоящее время многие мелкие заводы в своем составе не имеют литейного производства. После некоторого износа ремонт роликов и беговой дорожки является сложной задачей и во многих случаях их необходимо заменять. Известен барабанный подборщик, который устанавливается в состав подборщика-измельчителя кормов. Данный барабанный подборщик имеет подбирающий барабан со сдвоенными,изготовленными из одной проволоки пружинными пальцами относительно вертикальной оси эксцентрично установленные кольца-скаты по краям боковых окружностей которых установлены пластины, которые изготовлены из полимерных материалов подпрессовывающий барабан и скатную доску (Предпатент РК 19961, 01 89/00, 43/08, 01 29/00, 29/06 от 2008). Недостатками принятого за прототип устройства является то, что при поломке одного пальца из-за их изготовления из одной проволоки в виде сдвоенных пальцев, возникает необходимость замены двух 2 пальцев, при этом выбрасывается другой годный к работе палец. Кроме того, при таком изготовлении,т.е. в виде сдвоенных пальцев возникает сложность регулировки зазора между пальцами и боковыми поверхностями колец-скатов. Это связано с тем, что когда возникает необходимость регулировки зазора между боковой поверхностью кольца-ската и одного пальца, возникает необходимость регулирования зазора между другим пальцем и боковой поверхностью кольца-ската с другой стороны, т.е. возникает необходимость регулировки зазора одновременно между двух пальцев и боковых поверхностей колец-скатов с обеих сторон. Кроме того, установка пластин из полимерных материалов между кольцами-скатами и специальных пластин также усложняет конструкцию подборщика и снижает жесткость конструкции. Задачей изобретения является создание подборщика, обеспечивающего снижение расхода материала на ремонт и упрощение регулировки зазора между пальцами и боковыми поверхностями колец-скатов, сохранение жесткости колец-скатов и установки их с минимальным зазором, что снижает высыпание мелкой листовой части трав через зазоры, а также обеспечивает установку пальцев с любым шагом и установку колец-скатов с любой шириной, что повышает надежность и качество работы. Технический результат - это снижение расхода материала на ремонт, упрощение регулировки зазора между пальцами и кольцами-скатами,которое снижает время на простой, что повышает надежность работы, а также уменьшение зазора между пальцами и кольцами-скатами, что обеспечивает более полное сохранение питательной ценности кормов. Поставленная задача в предлагаемом подборщике, содержащим подбирающий барабан с пружинными пальцами относительно вертикальной оси эксцентрично установленные кольца-скаты с пластинами из полимерных материалов подпрессовывающий барабан и скатную доску,достигается тем, что пальцы подбирающего барабана выполнены одинарными пружинными спиралями и обратный конец спирали пальца, для установки его между полкой уголка и поперечной пластиной, согнуты на угол 90 длиной равной ширине полки уголка поперечные пластины установлены на полке уголка с одной стороны шарнирно и под поперечной пластиной на согнутом участке выше концов пальцев установлена пластина-шайба, которая с одной стороны выполнена с полуцилиндрическим пазом с радиусом равным радиусу стержня подбирающего пальца,кроме того, пластины из полимерных материалов смонтированы на поверхности боковых ребер колецскатов, а на боковых ребрах колец-скатов выполнены потайные отверстия. По имеющимся у авторов сведениям приведены существенные признаки,характеризующие сущность заявляемого изобретения, неизвестные из уровня кормоуборочной и зерноуборочной техники, 27286 что позволяет сделать вывод о соответствии изобретения критерию новизны. По мнению авторов, установленные новые элементы в предлагаемом подборщике неизвестны в кормоуборочной и зерноуборочной технике, т.е. связь выше перечисленных признаков и полученных технических результатов позволяет сделать вывод о соответствии технического решения критерию изобретательский уровень. Совокупность существенных признаков,характеризующих сущность изобретения, может быть многократно использована в сельском хозяйстве с получением технического результата. Технический результат - снижение расхода материала на ремонт и времени на простой при регулировках, которое повышает надежность работы, выражается выполнением подбирающих пальцев одинарными, что позволяет при поломке их осуществить замену по отдельности, а регулировки зазора между пальцами и кольцами-скатами производятся индивидуально по отдельности. Это снижает расход на ремонт подбирающих пальцев. Здесь также необходимо отметить, что ранее при установке сдвоенных пальцев,возникала необходимость регулировки зазора одновременно для двух пальцев, т.е. регулировка зазора между пальцами и кольцами-скатами очень усложнена. Кроме того, выполнение концов пальцев согнутых на 90, создает возможность одинарные пальцы закрепить между полкой уголка и поперечной пластиной. Такое решение обеспечивает перемещение пальцев по полке уголка, т.е. упрощается регулировка зазора между пальцами и боковыми поверхностями колец-скатов. Здесь ясно,что такое решение также обеспечивает установку пальцев с любым шагом, т.е. обеспечивается возможность использования колец-скатов различной ширины. При этом при подборе длинно-стебельных кормов и культур обеспечивается возможность использования подбирающего барабана с минимальным количеством пальцев. Кроме того,установка поперечной пластины, которая зажимает конец пальца, на полке уголка с одной стороны шарнирно, также снижает время на регулировку, что способствует получению вышеуказанного технического результата, а установка пластинышайбы с полуцилиндрическим пазом на конце стержня подбирающего пальца, обеспечивает надежное крепление пальцев с поперечной пластиной, что также способствует получению выше указанного технического результата. Технический результатупрощение конструкции, повышение жесткости колец-скатов и сохранение питательной ценности кормов достигается установкой на поверхности боковых ребер колец-скатов пластин из полимерных материалов. Так как выполнением колец-скатов с боковыми ребрами повышается жесткость конструкции и полимерные материалы имеют низкий коэффициент трения, то подбирающие пальцы могут скользить по боковым ребрам колец - скатов с некоторым задеванием. При этом между пальцами и боковыми поверхностями колец-скатов можно устанавливать минимальный зазор и это обеспечивает снижение потерь мелкой листовой самой ценной части трав,т.е. обеспечивается более полное сохранение питательной ценности кормов. Кроме того, выполнение потайных отверстий в боковых ребрах колец- скатов обеспечивает прочное крепление полимерных материалов в боковых ребрах колец-скатов, а при нанесении полимерных материалов в расплавленном виде, материал заполняет потайные отверстия и это обеспечивает прочное соединение полимерных материалов к боковым поверхностям колец-скатов. Приведенные технические результаты обеспечиваются всей совокупностью указанных признаков,следовательно,эти признаки существенны. На фиг.1 схематично изображен подборщик (вид сбоку) на фиг.2 (вид спереди и сбоку) схематично изображено крепление одинарных пальцев между полкой уголка и шарнирной поперечной пластиной на фиг.3 - поперечный разрез кольца-ската и пластины из полимерных материалов. Подборщик (фиг.1 и фиг.2) состоит из подбирающего барабана 1, колец-скатов 2,подпрессовывающего барабана 3, скатной доски 4,пластин 5, связывающих нижние концы колецскатов и рамку скатной доски, цепной передачи 6. Подбирающий барабан 1 состоит из основного вала 7, дисков 8, уголков 9, установленных на прямоугольных прорезях дисков 8, одинарных пружинных пальцев 10, поперечных пластин 11,шарнирно установленных на уголках 9, пластинышайбы 12, установленной под поперечной пластиной 11 и шарнира 13. Кольца-скаты 2 имеют согнутые под прямым углом боковые ребра жесткости и в этих боковых ребрах выполнены потайные отверстия 15. При нанесении полимерных материалов по боковым поверхностям кольца-ската 2 в расплавленном виде по его боковым поверхностям образуется пластина из полимерных материалов 14 и заклепка 16 (фиг.3). Приводной механизм состоит из цепной передачи 6, приводных звездочек 17, 18 и натяжной звездочки 19. Здесь между горизонтальными осями подбирающего барабана и колец-скатов имеется определенное расстояние, т.е. они установлены с эксцентриситетом е. Подборщик работает следующим образом. При движении кормоуборочного комбайна,подборщика-измельчителя, пресс-подборщика или зерноуборочного комбайна с установленным подборщиком по валкам сена или зерновых культур пальцы 10 подбирающего барабана 1 поднимают валок и после подъема сена или валка зерновых культур на начало скатной доски они подхватываются пальцами подпрессовывающего барабана 20,подаются дальше другим транспортирующим механизмом соответствующих машин. При встрече пальцев с неровностями земли или инородными предметами некоторые пальцы могут сломаться или погнуться в любых направлениях. 3 При этом возникает необходимость замены поломанных пальцев или поправки согнутых пальцев. В данном случае необходимо заменить сломанные пальцы. При снабжении подборщика одинарными пальцами при их замене освобождается один болт,снимается поломанный одинарный палец и он заменяется другим пальцем, а при установке на барабан сдвоенных пальцев, выбрасывались бы 2 пальца, т.е. вместе с поломанным выбрасывался бы и другой годный палец и это обеспечивает снижение расхода материала на ремонт. Если некоторые пальцы погнулись, тогда после их рихтовки необходимо регулировать зазор между пальцем и боковыми поверхностями колец-скатов. При этом освобождается болт поперечной пластины, и палец перемещается по полке уголка и затем затягивается гайка болта. Здесь пластинашайба с полуцилиндрическим пазом обеспечивает надежное крепление пальцев. Также соединение поперечных пластин с одной стороны шарнирно, что ускоряет процесс регулировки, т.е. уменьшается время,затраченное на регулировку рабочих органов машины, и это повышает надежность работы всей машины. Кроме того, установка одинарных пальцев в конструкции подбирающего барабана обеспечивает использование колец-скатов различной ширины, т.е. устанавливать пальцы с различными шагами. Это также обеспечивает при подборе зерновых культур и длинностебельных кормов использование минимальное количества пальцев, т.е. минимальное количеств колец-скатов. Использование минимального количества ответственных рабочих органов также повышает надежность работы машины. В процессе работы подбирающих пальцев установка в боковых ребрах колец-скатов пластин из полимерных материалов дает возможность бесшумной надежной работы пальцев даже с некоторым задеванием их о боковые поверхности колец-скатов. Это обеспечивает установку колец 4 скатов с минимальным зазором. В данном случае при подборе сена уменьшается просыпь мелкой листовой части трав через зазор между кольцамискатами. При этом снижается количество потерянных мелких листовых наиболее ценных частей трав, т.е. обеспечивается сохранность питательной ценности кормов. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Подборщик к кормоуборочным и зерноуборочным комбайнам,содержащий подбирающий барабан с пружинными пальцами,относительно вертикальной оси эксцентрично установленные кольца-скаты с пластинами из полимерных материалов,подпрессовывающий барабан, скатную доску, отличающийся тем, что пальцы подбирающего барабана выполнены одинарными пружинными спиралями, а обратный конец спирали пальца для установки его между полкой уголка и поперечной пластиной согнут на угол 90 длиной, равной ширине полки уголка. 2. Подборщик к кормоуборочным и зерноуборочным комбайнам по п.1, отличающийся тем, что поперечная пластина установлена на полке уголка с одной стороны шарнирно. 3. Подборщик к кормоуборочным и зерноуборочным комбайнам по п.1, отличающийся тем, что под поперечной пластиной выше конца подбирающих пальцев установлена пластина-шайба,которая с одной стороны выполнена в виде полуцилиндрического паза с радиусом, равным радиусу стержня пальца. 4. Подборщик к кормоуборочным и зерноуборочным комбайнам по п.1, отличающийся тем, что пластины из полимерных материалов смонтированы на поверхности боковых ребер колецскатов. 5. Подборщик к кормоуборочным и зерноуборочным комбайнам по п.1, отличающийся тем, что на боковых ребрах колец-скатов выполнены потайные отверстия.
