Незамерзающая водоразборная колонка

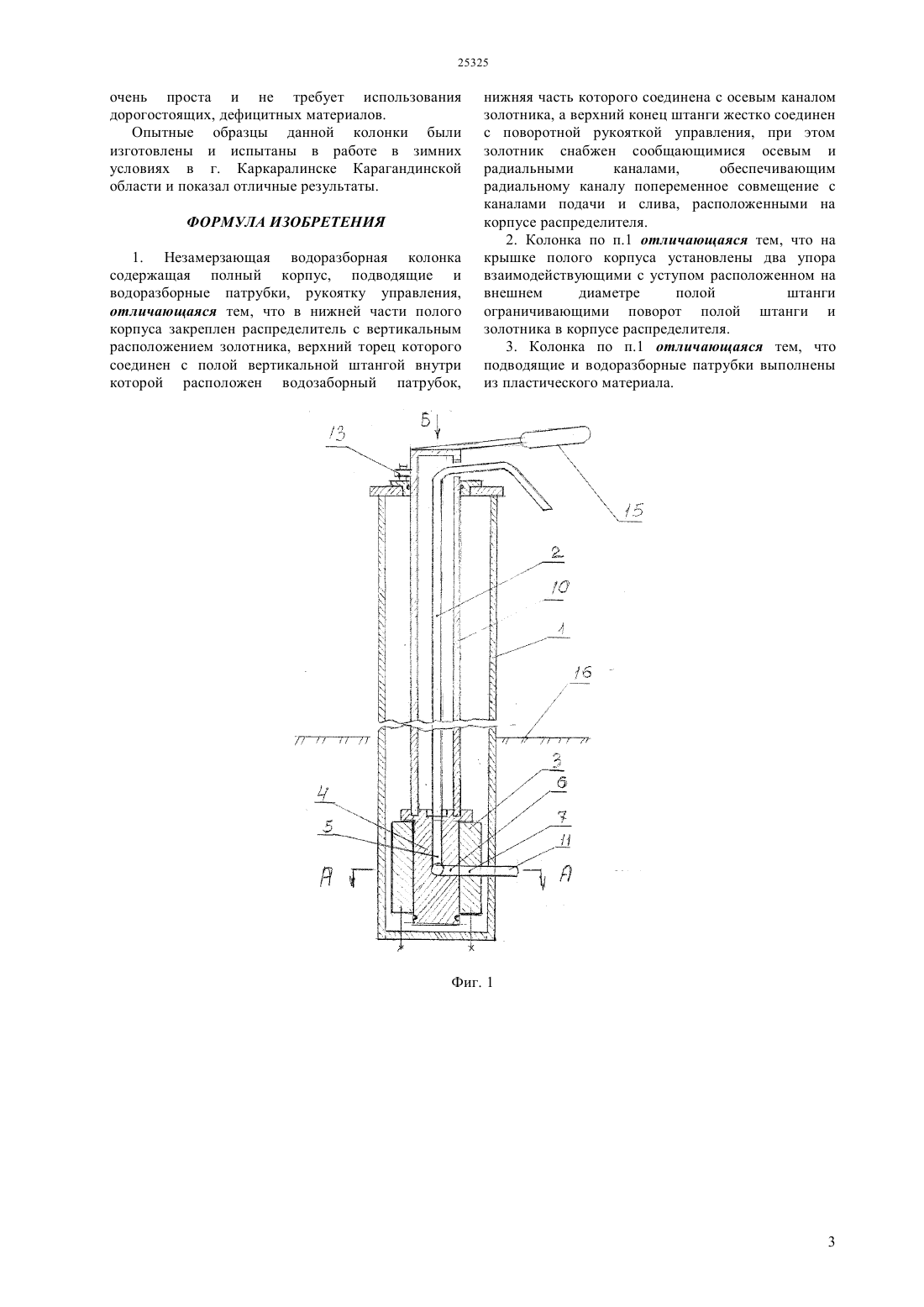

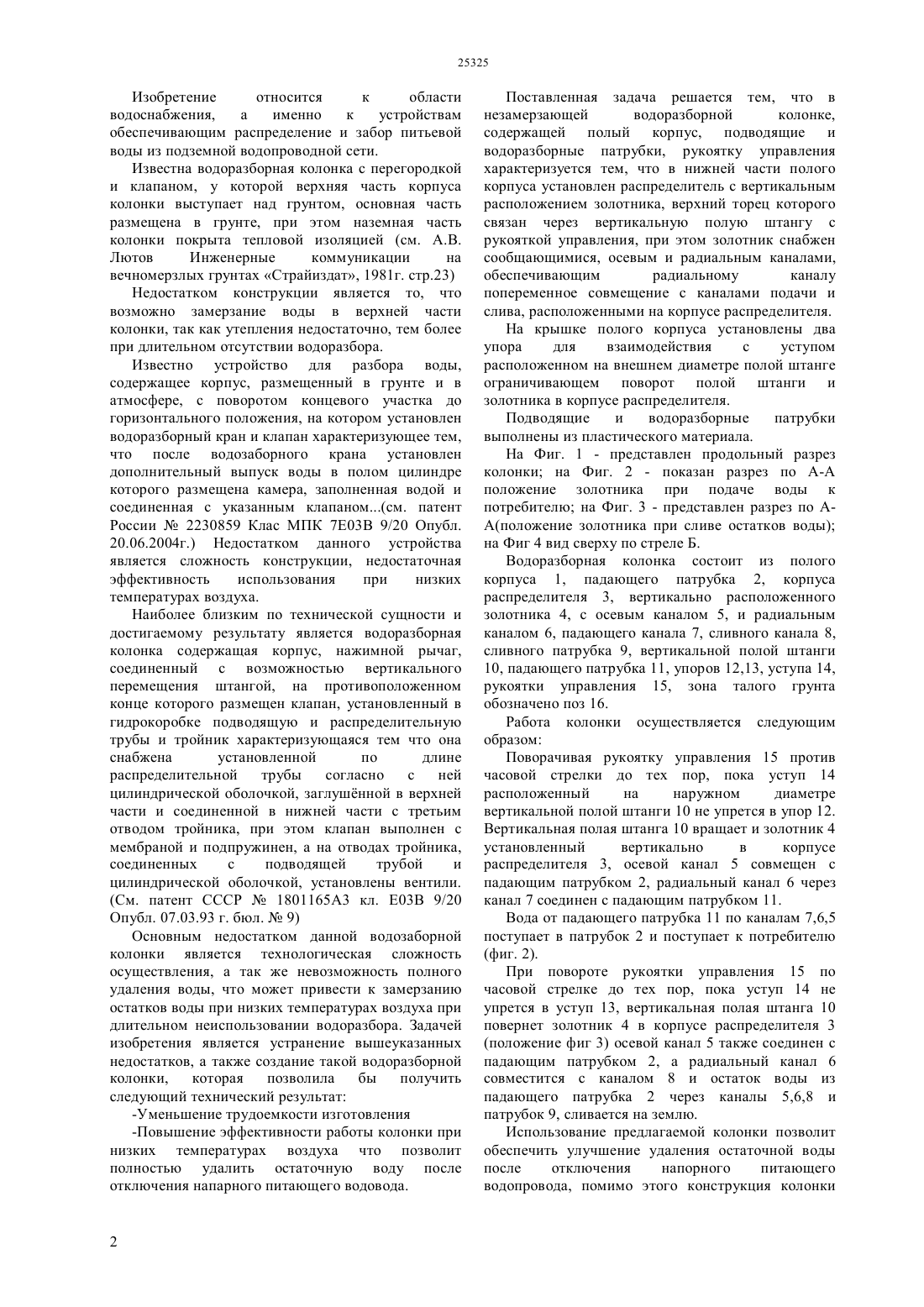

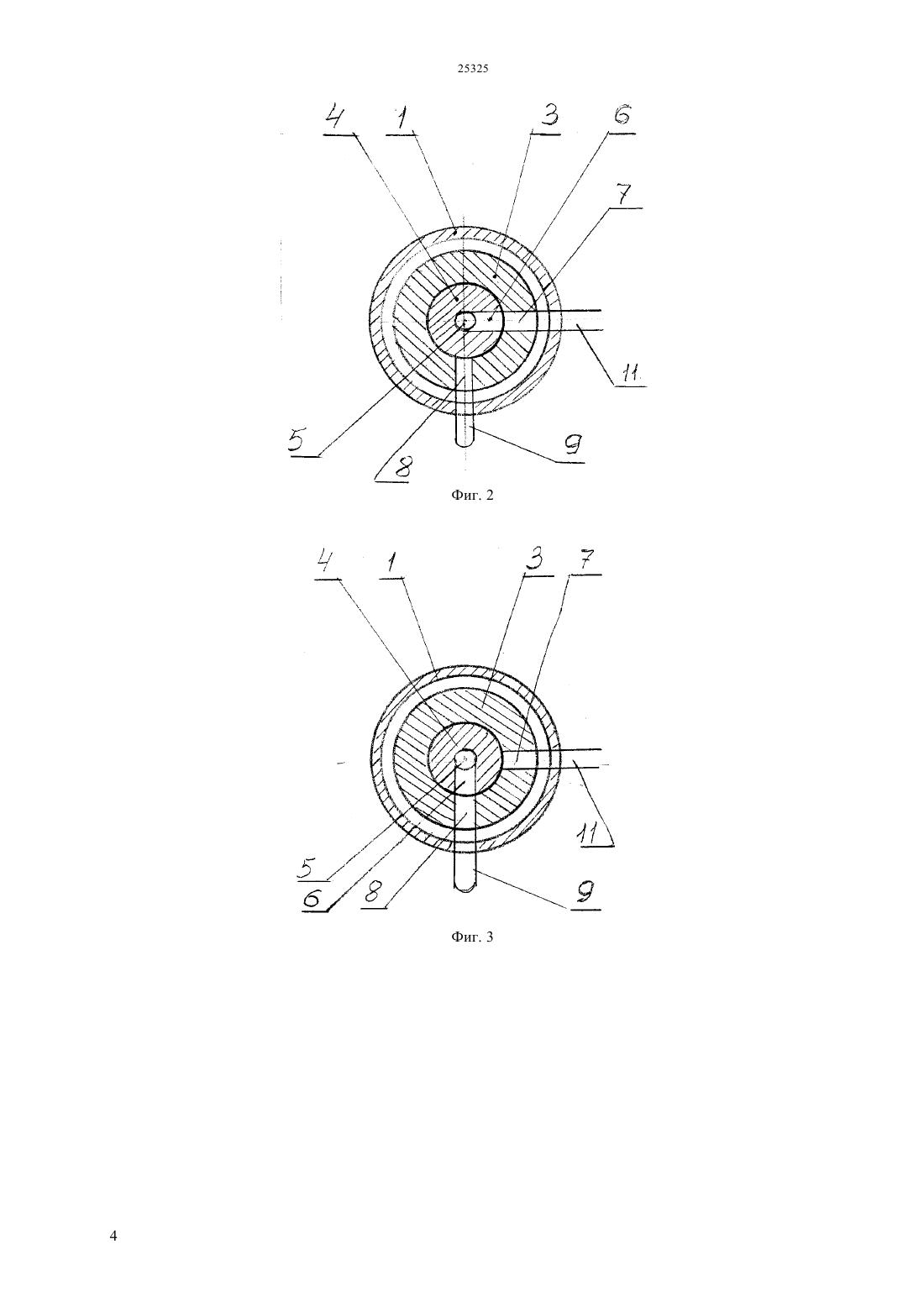

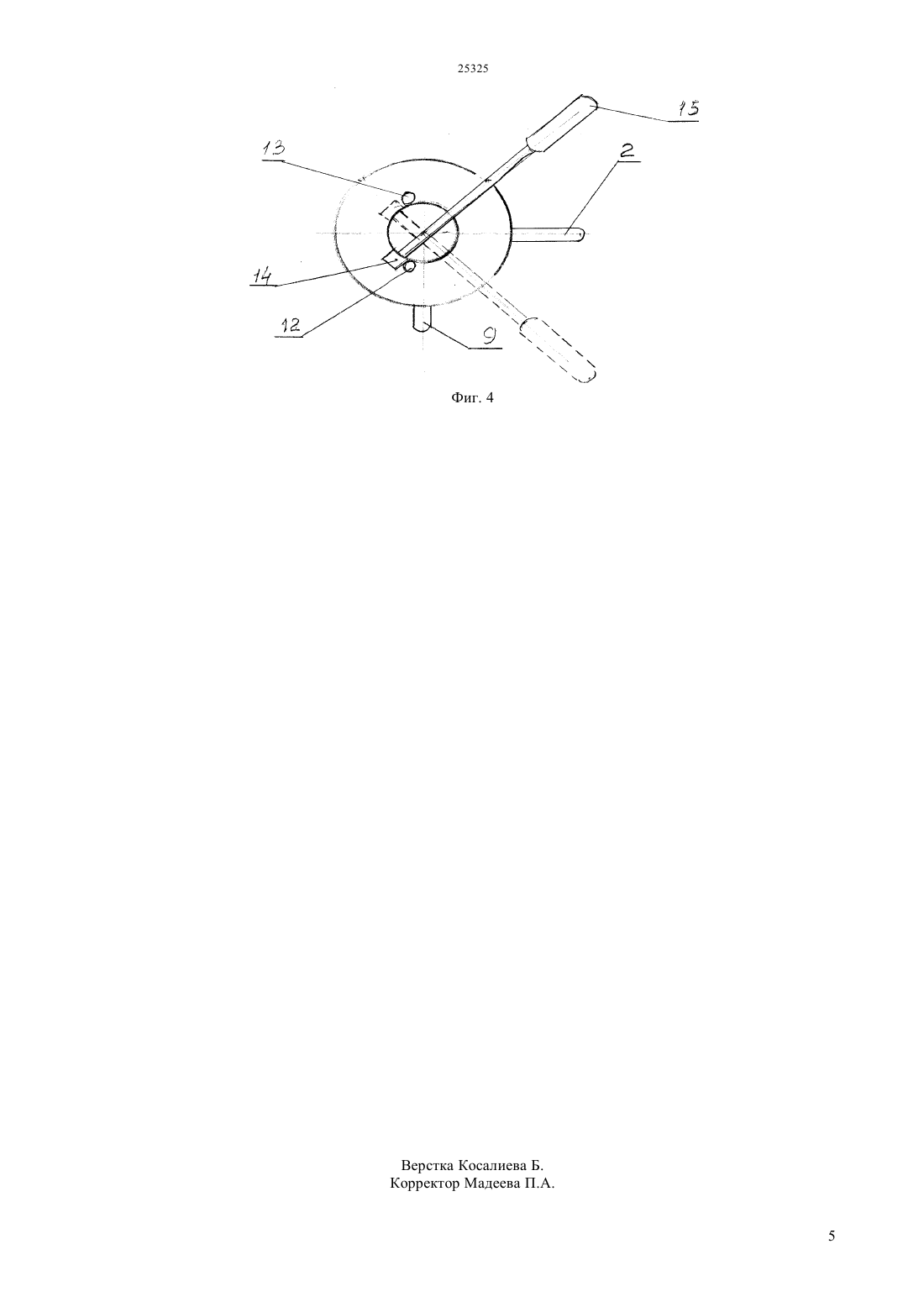

(51) 03 9/20 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ вертикальным расположением золотника торец которого связан через вертикальную штангу с поворотной рукояткой управления, при этом золотник снабжен осевым и радиальным каналами,обеспечивающим радиальному каналу попеременное совмещение с каналами подачи слива,расположенными на корпусе распределителя. Технический результат- Повышение эффективности работы колонки при низких температурах воздуха- Позволит полностью удалить остаточную воду после отключения напарного питающего водопровода.- Позволит использовать не дорогостоящие полимерные материалы.(57) Изобретение относится к области водоснабжения,а именно к устройствам,обеспечивающим распределение и забор питьевой воды из подземной водопроводной сети. Сущность изобретения заключается в том что в колонке содержащей полый корпус, подводящие и водоразборные патрубки предлагается в нижней части полого корпуса установить распределитель с Изобретение относится к области водоснабжения,а именно к устройствам обеспечивающим распределение и забор питьевой воды из подземной водопроводной сети. Известна водоразборная колонка с перегородкой и клапаном, у которой верхняя часть корпуса колонки выступает над грунтом, основная часть размещена в грунте, при этом наземная часть колонки покрыта тепловой изоляцией (см. А.В. Лютов Инженерные коммуникации на вечномерзлых грунтах Страйиздат, 1981 г. стр.23) Недостатком конструкции является то, что возможно замерзание воды в верхней части колонки, так как утепления недостаточно, тем более при длительном отсутствии водоразбора. Известно устройство для разбора воды,содержащее корпус, размещенный в грунте и в атмосфере, с поворотом концевого участка до горизонтального положения, на котором установлен водоразборный кран и клапан характеризующее тем,что после водозаборного крана установлен дополнительный выпуск воды в полом цилиндре которого размещена камера, заполненная водой и соединенная с указанным клапаном(см. патент России 2230859 Клас МПК 7 Е 03 В 9/20 Опубл. 20.06.2004 г.) Недостатком данного устройства является сложность конструкции, недостаточная эффективность использования при низких температурах воздуха. Наиболее близким по технической сущности и достигаемому результату является водоразборная колонка содержащая корпус, нажимной рычаг,соединенный с возможностью вертикального перемещения штангой, на противоположенном конце которого размещен клапан, установленный в гидрокоробке подводящую и распределительную трубы и тройник характеризующаяся тем что она снабжена установленной по длине распределительной трубы согласно с ней цилиндрической оболочкой, заглушнной в верхней части и соединенной в нижней части с третьим отводом тройника, при этом клапан выполнен с мембраной и подпружинен, а на отводах тройника,соединенных с подводящей трубой и цилиндрической оболочкой, установлены вентили.(См. патент СССР 18011653 кл. Е 03 В 9/20 Опубл. 07.03.93 г. бюл.9) Основным недостатком данной водозаборной колонки является технологическая сложность осуществления, а так же невозможность полного удаления воды, что может привести к замерзанию остатков воды при низких температурах воздуха при длительном неиспользовании водоразбора. Задачей изобретения является устранение вышеуказанных недостатков, а также создание такой водоразборной колонки,которая позволила бы получить следующий технический результат-Повышение эффективности работы колонки при низких температурах воздуха что позволит полностью удалить остаточную воду после отключения напарного питающего водовода. Поставленная задача решается тем, что в незамерзающей водоразборной колонке,содержащей полый корпус, подводящие и водоразборные патрубки, рукоятку управления характеризуется тем, что в нижней части полого корпуса установлен распределитель с вертикальным расположением золотника, верхний торец которого связан через вертикальную полую штангу с рукояткой управления, при этом золотник снабжен сообщающимися, осевым и радиальным каналами,обеспечивающим радиальному каналу попеременное совмещение с каналами подачи и слива, расположенными на корпусе распределителя. На крышке полого корпуса установлены два упора для взаимодействия с уступом расположенном на внешнем диаметре полой штанге ограничивающем поворот полой штанги и золотника в корпусе распределителя. Подводящие и водоразборные патрубки выполнены из пластического материала. На Фиг. 1 - представлен продольный разрез колонки на Фиг. 2 - показан разрез по А-А положение золотника при подаче воды к потребителю на Фиг. 3 - представлен разрез по АА(положение золотника при сливе остатков воды) на Фиг 4 вид сверху по стреле Б. Водоразборная колонка состоит из полого корпуса 1, падающего патрубка 2, корпуса распределителя 3, вертикально расположенного золотника 4, с осевым каналом 5, и радиальным каналом 6, падающего канала 7, сливного канала 8,сливного патрубка 9, вертикальной полой штанги 10, падающего патрубка 11, упоров 12,13, уступа 14,рукоятки управления 15, зона талого грунта обозначено поз 16. Работа колонки осуществляется следующим образом Поворачивая рукоятку управления 15 против часовой стрелки до тех пор, пока уступ 14 расположенный на наружном диаметре вертикальной полой штанги 10 не упрется в упор 12. Вертикальная полая штанга 10 вращает и золотник 4 установленный вертикально в корпусе распределителя 3, осевой канал 5 совмещен с падающим патрубком 2, радиальный канал 6 через канал 7 соединен с падающим патрубком 11. Вода от падающего патрубка 11 по каналам 7,6,5 поступает в патрубок 2 и поступает к потребителю(фиг. 2). При повороте рукоятки управления 15 по часовой стрелке до тех пор, пока уступ 14 не упрется в уступ 13, вертикальная полая штанга 10 повернет золотник 4 в корпусе распределителя 3(положение фиг 3) осевой канал 5 также соединен с падающим патрубком 2, а радиальный канал 6 совместится с каналом 8 и остаток воды из падающего патрубка 2 через каналы 5,6,8 и патрубок 9, сливается на землю. Использование предлагаемой колонки позволит обеспечить улучшение удаления остаточной воды после отключения напорного питающего водопровода, помимо этого конструкция колонки очень проста и не требует использования дорогостоящих, дефицитных материалов. Опытные образцы данной колонки были изготовлены и испытаны в работе в зимних условиях в г. Каркаралинске Карагандинской области и показал отличные результаты. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Незамерзающая водоразборная колонка содержащая полный корпус, подводящие и водоразборные патрубки, рукоятку управления,отличающаяся тем, что в нижней части полого корпуса закреплен распределитель с вертикальным расположением золотника, верхний торец которого соединен с полой вертикальной штангой внутри которой расположен водозаборный патрубок, нижняя часть которого соединена с осевым каналом золотника, а верхний конец штанги жестко соединен с поворотной рукояткой управления, при этом золотник снабжен сообщающимися осевым и радиальными каналами,обеспечивающим радиальному каналу попеременное совмещение с каналами подачи и слива, расположенными на корпусе распределителя. 2. Колонка по п.1 отличающаяся тем, что на крышке полого корпуса установлены два упора взаимодействующими с уступом расположенном на внешнем диаметре полой штанги ограничивающими поворот полой штанги и золотника в корпусе распределителя. 3. Колонка по п.1 отличающаяся тем, что подводящие и водоразборные патрубки выполнены из пластического материала.
