Устройство для уплотнения породы при селективной выемке полезного ископаемого

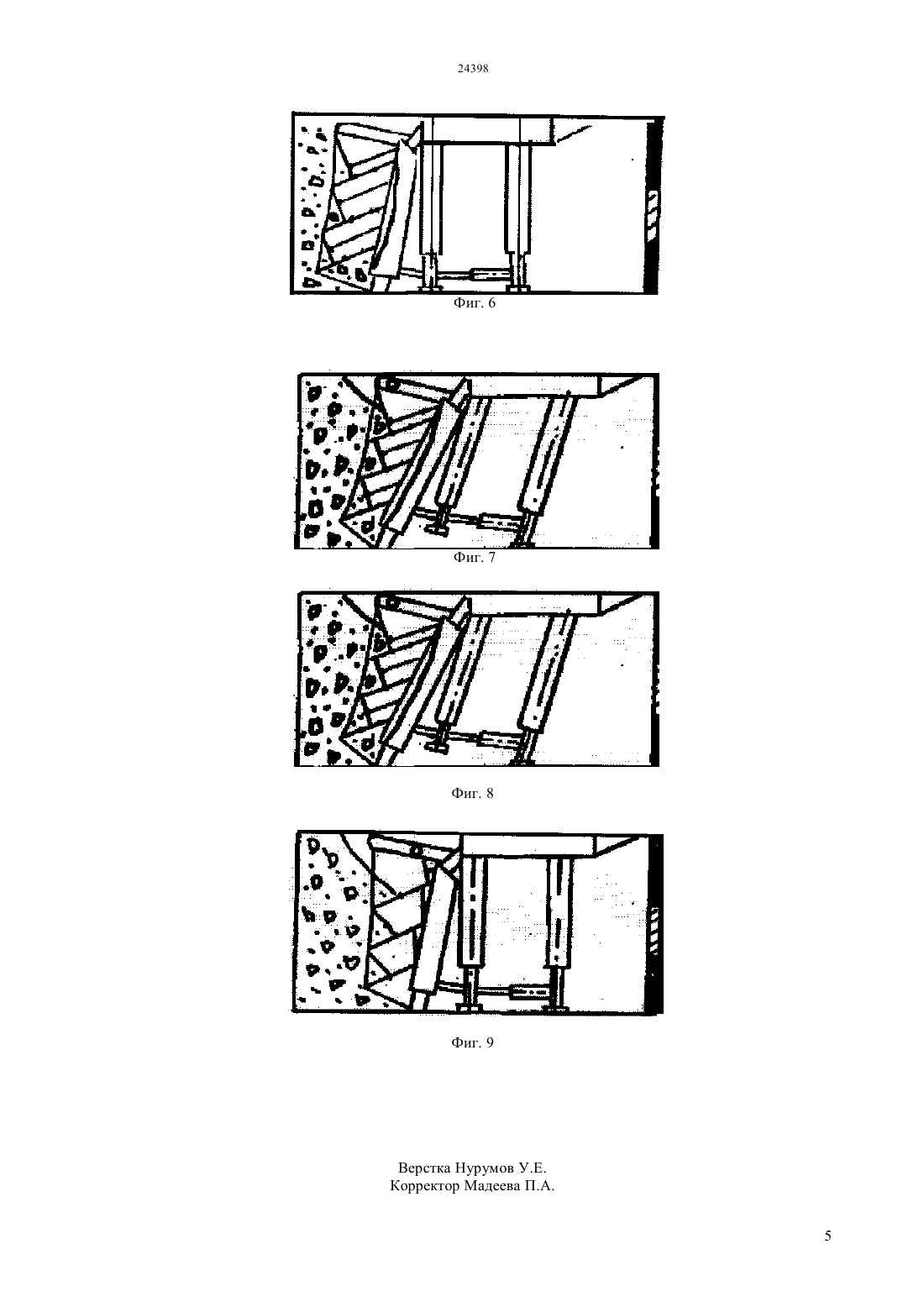

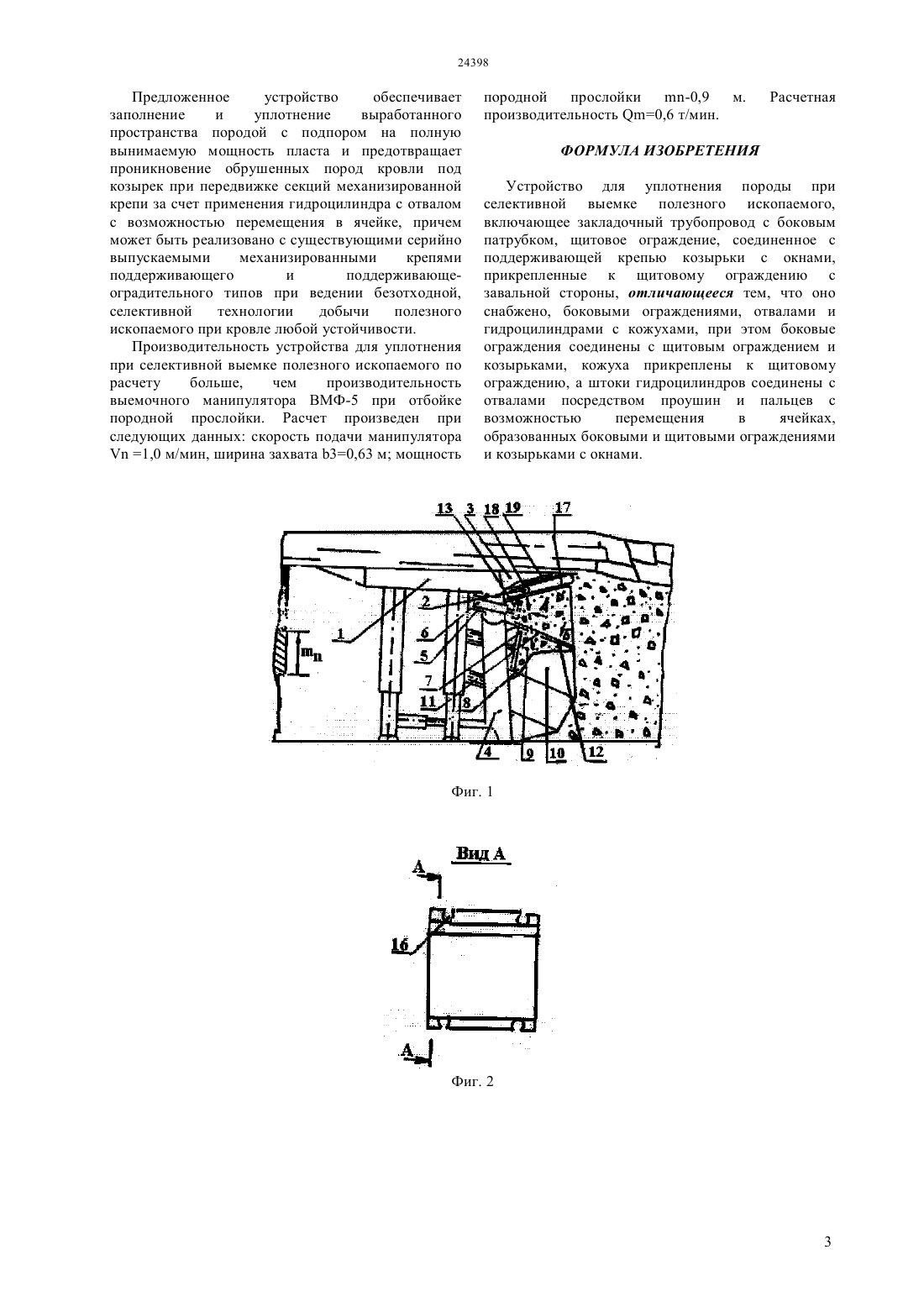

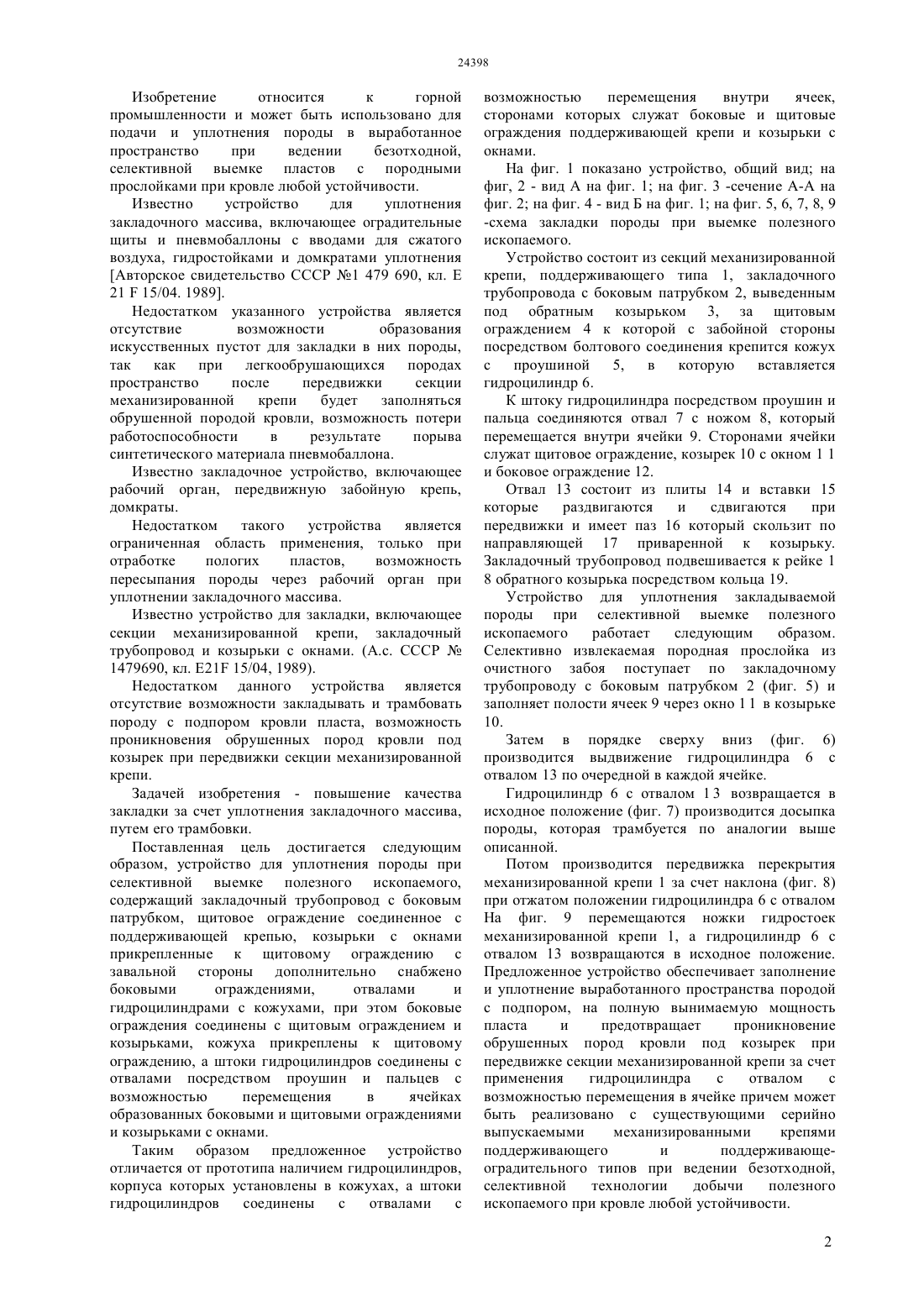

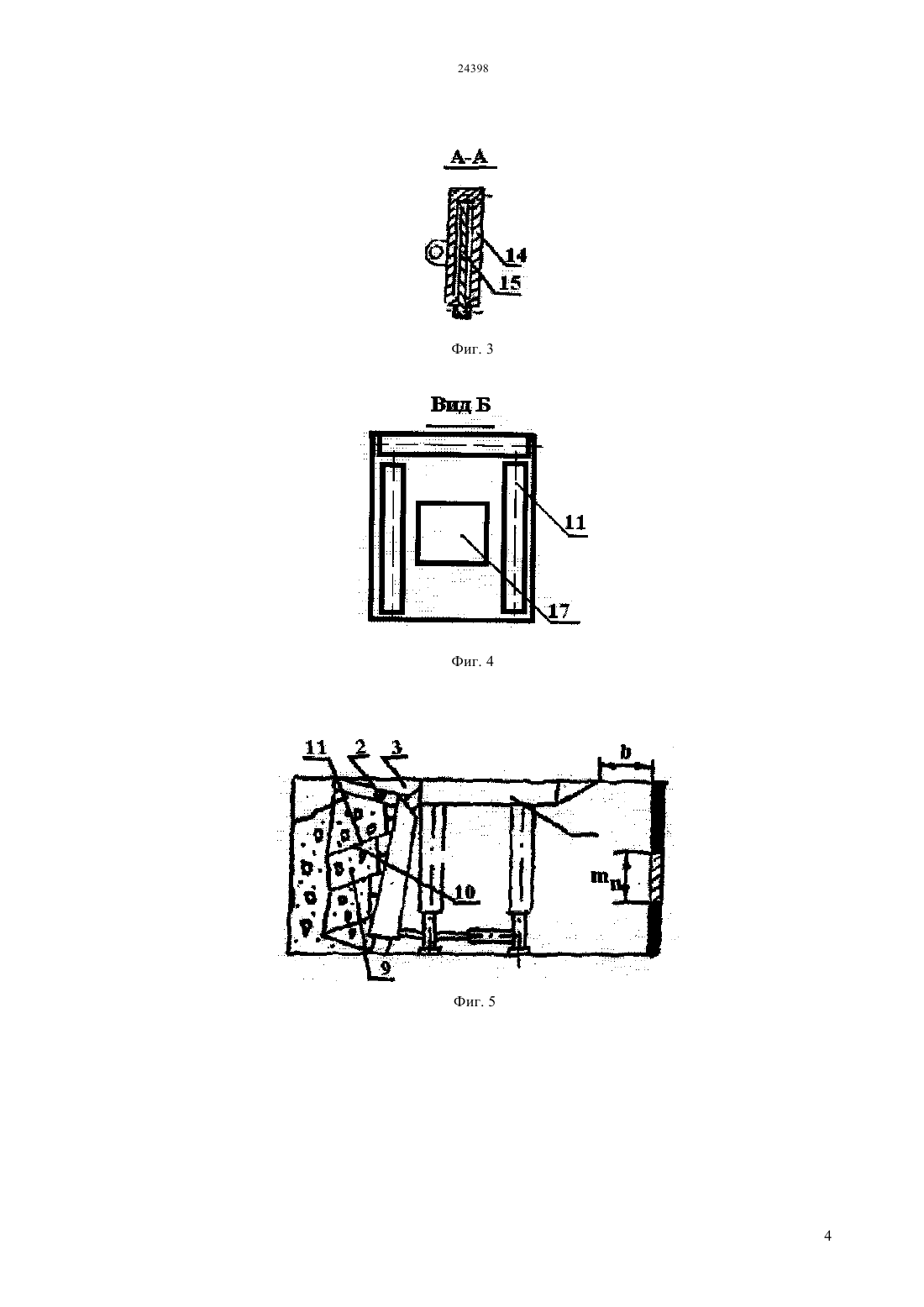

(51) 21 13/00 (2010.01) 21 13/04 (2010.01) 21 21/00 (2010.01) 21 15/51 (2010.01) 21 9/00 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ закладочного трубопровода с боковым патрубком,выведенным под обратным козырьком, за щитовым ограждением к которой с забойной стороны посредством болтового соединения крепится кожух с проушиной, в которую вставляется гидроцилиндр. К штоку гидроцилиндра посредством проушин и пальца соединяются отвал с ножом, который перемещается внутри ячейки. Сторонами ячейки служат щитовое ограждение, козырек с окном и боковое ограждение. Отвал состоит из плиты и вставки которые раздвигаются и сдвигаются при передвижки и имеет паз который скользит по направляющей приваренной к козырьку. Закладочный трубопровод подвешивается к рейке обратного козырька посредством кольца.(72) Ермеков Толеухан Ермекович Шоланов Корганбай Сагнаевич Арпабеков Муратбек Ильясович(73) Республиканское государственное казенное предприятие Евразийский национальный университет им. Л.Н Гумилева Министерства образования и науки Республики Казахстан(54) УСТРОЙСТВО ДЛЯ УПЛОТНЕНИЯ ПОРОДЫ ПРИ СЕЛЕКТИВНОЙ ВЫЕМКЕ ПОЛЕЗНОГО ИСКОПАЕМОГО(57) Устройство состоит из секций механизированной крепи, поддерживающего типа, 24398 Изобретение относится к горной промышленности и может быть использовано для подачи и уплотнения породы в выработанное пространство при ведении безотходной,селективной выемке пластов с породными прослойками при кровле любой устойчивости. Известно устройство для уплотнения закладочного массива, включающее оградительные щиты и пневмобаллоны с вводами для сжатого воздуха, гидростойками и домкратами уплотнения Авторское свидетельство СССР 1 479 690, кл. Е 2115/04. 1989. Недостатком указанного устройства является отсутствие возможности образования искусственных пустот для закладки в них породы,так как при легкообрушающихся породах пространство после передвижки секции механизированной крепи будет заполняться обрушенной породой кровли, возможность потери работоспособности в результате порыва синтетического материала пневмобаллона. Известно закладочное устройство, включающее рабочий орган, передвижную забойную крепь,домкраты. Недостатком такого устройства является ограниченная область применения, только при отработке пологих пластов,возможность пересыпания породы через рабочий орган при уплотнении закладочного массива. Известно устройство для закладки, включающее секции механизированной крепи, закладочный трубопровод и козырьки с окнами. (А.с. СССР 1479690, кл. Е 21 15/04, 1989). Недостатком данного устройства является отсутствие возможности закладывать и трамбовать породу с подпором кровли пласта, возможность проникновения обрушенных пород кровли под козырек при передвижки секции механизированной крепи. Задачей изобретения - повышение качества закладки за счет уплотнения закладочного массива,путем его трамбовки. Поставленная цель достигается следующим образом, устройство для уплотнения породы при селективной выемке полезного ископаемого,содержащий закладочный трубопровод с боковым патрубком, щитовое ограждение соединенное с поддерживающей крепью, козырьки с окнами прикрепленные к щитовому ограждению с завальной стороны дополнительно снабжено боковыми ограждениями,отвалами и гидроцилиндрами с кожухами, при этом боковые ограждения соединены с щитовым ограждением и козырьками, кожуха прикреплены к щитовому ограждению, а штоки гидроцилиндров соединены с отвалами посредством проушин и пальцев с возможностью перемещения в ячейках образованных боковыми и щитовыми ограждениями и козырьками с окнами. Таким образом предложенное устройство отличается от прототипа наличием гидроцилиндров,корпуса которых установлены в кожухах, а штоки гидроцилиндров соединены с отвалами с возможностью перемещения внутри ячеек,сторонами которых служат боковые и щитовые ограждения поддерживающей крепи и козырьки с окнами. На фиг. 1 показано устройство, общий вид на фиг, 2 - вид А на фиг. 1 на фиг. 3 -сечение А-А на фиг. 2 на фиг. 4 - вид Б на фиг. 1 на фиг. 5, 6, 7, 8, 9-схема закладки породы при выемке полезного ископаемого. Устройство состоит из секций механизированной крепи, поддерживающего типа 1, закладочного трубопровода с боковым патрубком 2, выведенным под обратным козырьком 3, за щитовым ограждением 4 к которой с забойной стороны посредством болтового соединения крепится кожух с проушиной 5, в которую вставляется гидроцилиндр 6. К штоку гидроцилиндра посредством проушин и пальца соединяются отвал 7 с ножом 8, который перемещается внутри ячейки 9. Сторонами ячейки служат щитовое ограждение, козырек 10 с окном 1 1 и боковое ограждение 12. Отвал 13 состоит из плиты 14 и вставки 15 которые раздвигаются и сдвигаются при передвижки и имеет паз 16 который скользит по направляющей 17 приваренной к козырьку. Закладочный трубопровод подвешивается к рейке 1 8 обратного козырька посредством кольца 19. Устройство для уплотнения закладываемой породы при селективной выемке полезного ископаемого работает следующим образом. Селективно извлекаемая породная прослойка из очистного забоя поступает по закладочному трубопроводу с боковым патрубком 2 (фиг. 5) и заполняет полости ячеек 9 через окно 1 1 в козырьке 10. Затем в порядке сверху вниз (фиг. 6) производится выдвижение гидроцилиндра 6 с отвалом 13 по очередной в каждой ячейке. Гидроцилиндр 6 с отвалом 1 3 возвращается в исходное положение (фиг. 7) производится досыпка породы, которая трамбуется по аналогии выше описанной. Потом производится передвижка перекрытия механизированной крепи 1 за счет наклона (фиг. 8) при отжатом положении гидроцилиндра 6 с отвалом На фиг. 9 перемещаются ножки гидростоек механизированной крепи 1, а гидроцилиндр 6 с отвалом 13 возвращаются в исходное положение. Предложенное устройство обеспечивает заполнение и уплотнение выработанного пространства породой с подпором, на полную вынимаемую мощность пласта и предотвращает проникновение обрушенных пород кровли под козырек при передвижке секции механизированной крепи за счет применения гидроцилиндра с отвалом с возможностью перемещения в ячейке причем может быть реализовано с существующими серийно выпускаемыми механизированными крепями поддерживающего и поддерживающеоградительного типов при ведении безотходной,селективной технологии добычи полезного ископаемого при кровле любой устойчивости. 2 Предложенное устройство обеспечивает заполнение и уплотнение выработанного пространства породой с подпором на полную вынимаемую мощность пласта и предотвращает проникновение обрушенных пород кровли под козырек при передвижке секций механизированной крепи за счет применения гидроцилиндра с отвалом с возможностью перемещения в ячейке, причем может быть реализовано с существующими серийно выпускаемыми механизированными крепями поддерживающего и поддерживающеоградительного типов при ведении безотходной,селективной технологии добычи полезного ископаемого при кровле любой устойчивости. Производительность устройства для уплотнения при селективной выемке полезного ископаемого по расчету больше,чем производительность выемочного манипулятора ВМФ-5 при отбойке породной прослойки. Расчет произведен при следующих данных скорость подачи манипулятора 1,0 м/мин, ширина захвата 30,63 м мощность ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для уплотнения породы при селективной выемке полезного ископаемого,включающее закладочный трубопровод с боковым патрубком, щитовое ограждение, соединенное с поддерживающей крепью козырьки с окнами,прикрепленные к щитовому ограждению с завальной стороны, отличающееся тем, что оно снабжено, боковыми ограждениями, отвалами и гидроцилиндрами с кожухами, при этом боковые ограждения соединены с щитовым ограждением и козырьками, кожуха прикреплены к щитовому ограждению, а штоки гидроцилиндров соединены с отвалами посредством проушин и пальцев с возможностью перемещения в ячейках,образованных боковыми и щитовыми ограждениями и козырьками с окнами.
