Способ повышения дебета грунтовых вод

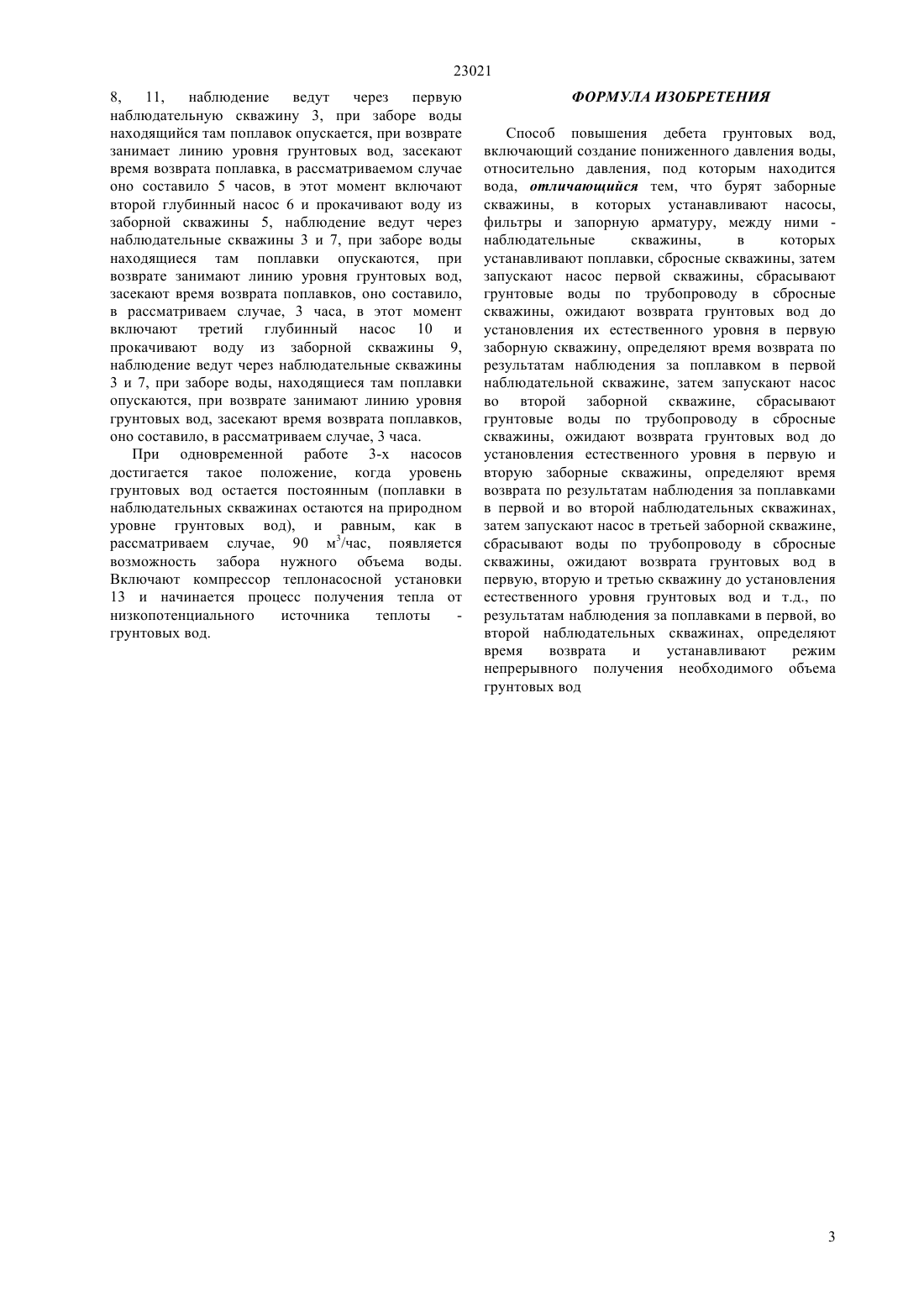

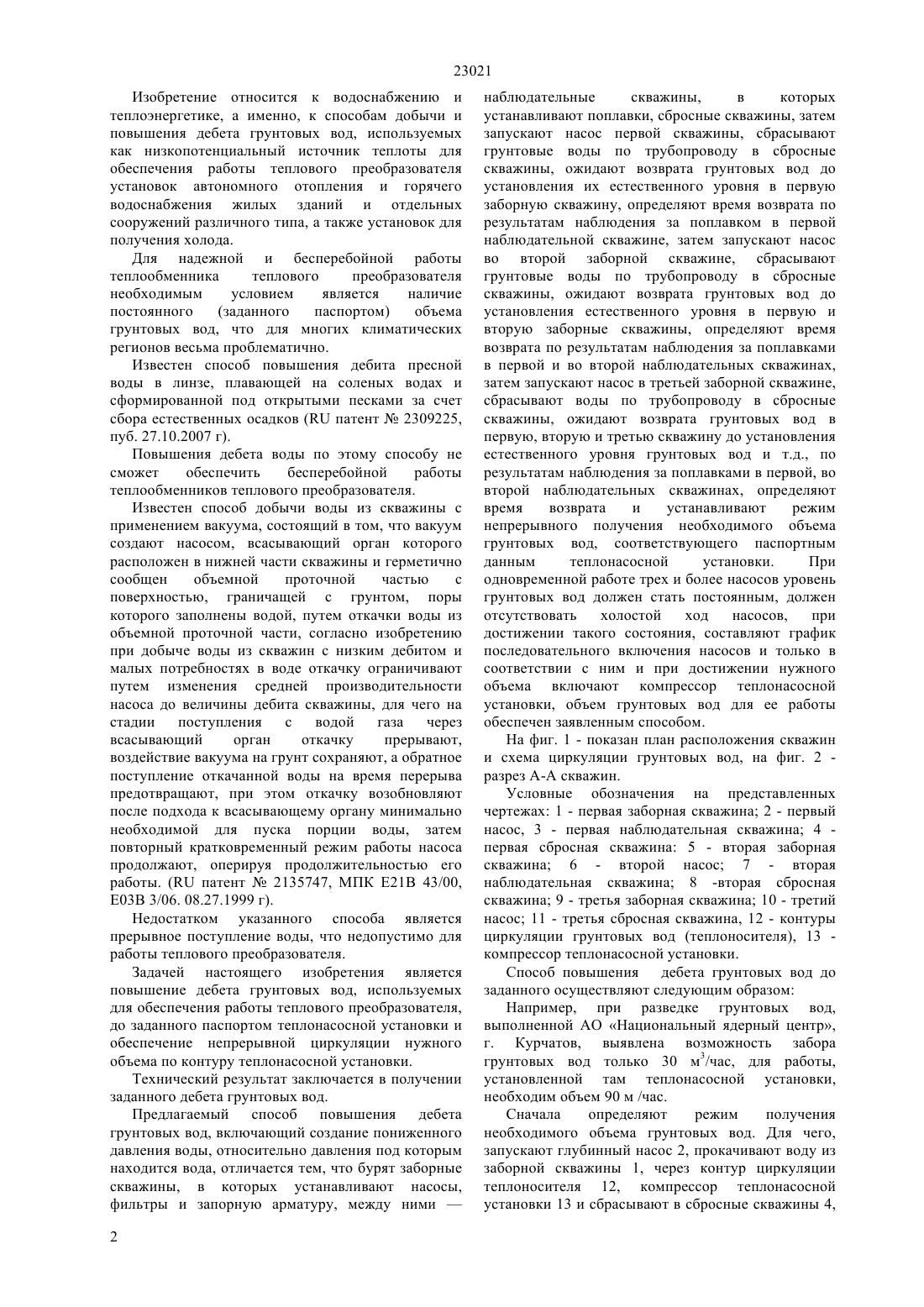

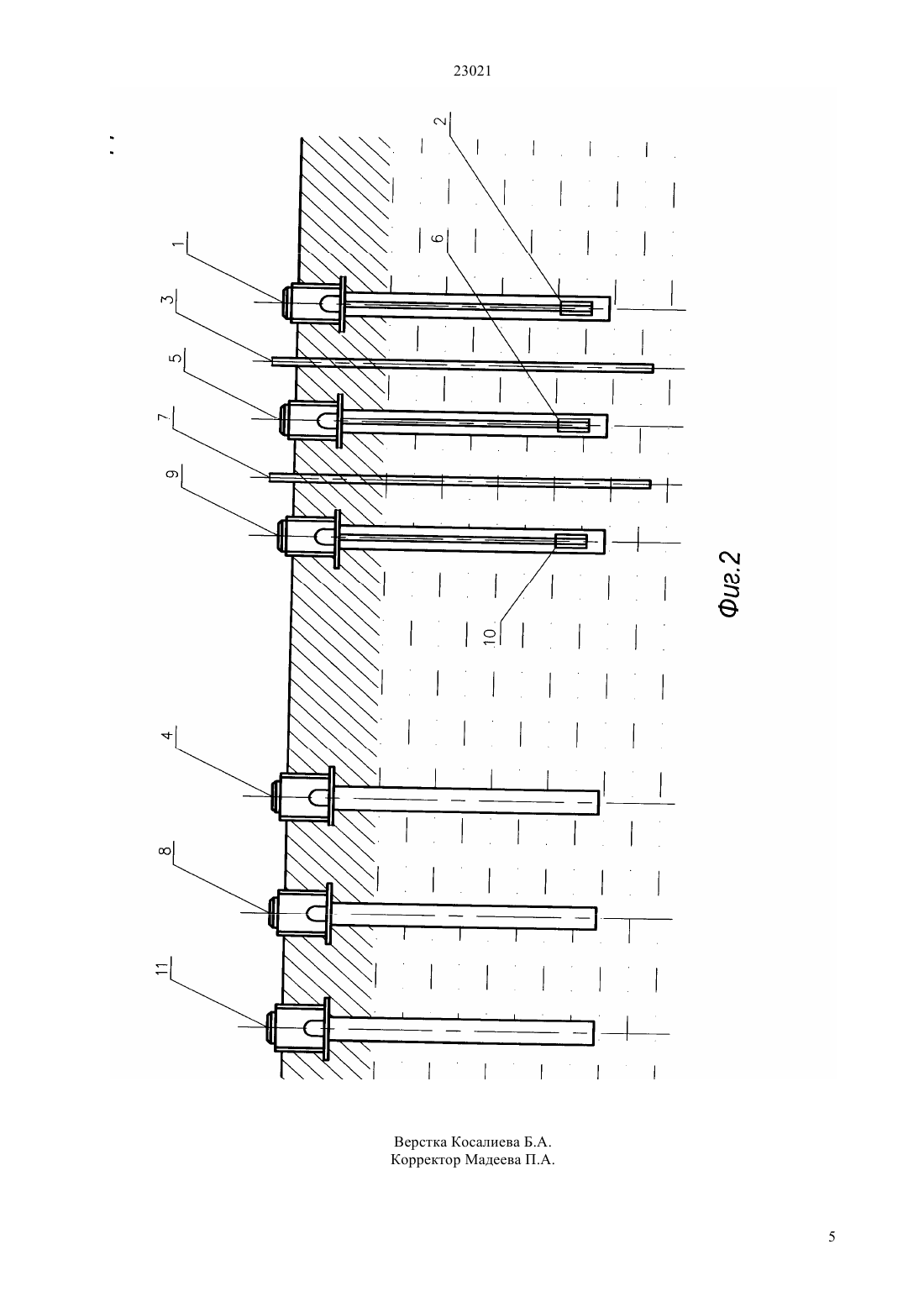

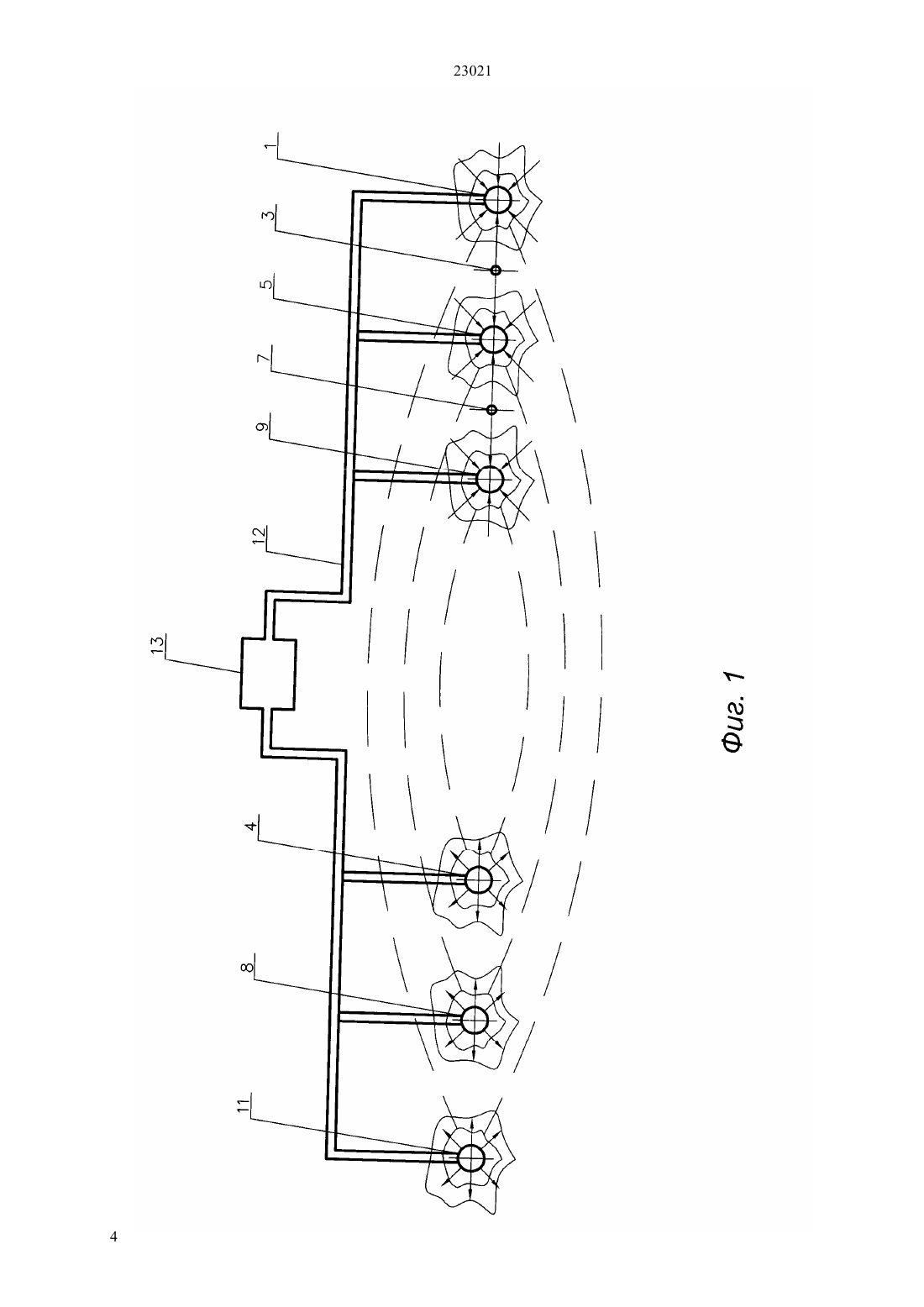

(2009.01), 25 30/06 (2009.01), 24 17/02 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ наблюдательные скважины,в которых устанавливают поплавки, сбросные скважины, затем запускают насос первой скважины, сбрасывают грунтовые воды по трубопроводу в сбросные скважины, ожидают возврата грунтовых вод до установления их естественного уровня в первую заборную скважину, определяют время возврата по результатам наблюдения за поплавком в первой наблюдательной скважине, затем запускают насос во второй заборной скважине, сбрасывают грунтовые воды по трубопроводу в сбросные скважины, ожидают возврата грунтовых вод до установления естественного уровня в первую и вторую заборные скважины, определяют время возврата по результатам наблюдения за поплавками в первой и во второй наблюдательных скважинах и т.д., по результатам наблюдения за поплавками в первой, во второй наблюдательных скважинах,определяют время возврата и устанавливают режим непрерывного получения необходимого объема грунтовых вод, соответствующий паспортным данным теплонасосной установки, исключая холостой ход насосов.(76) Иванов Игорь Константинович Феклистова Елена Игоревна Юнко Владимир Дмитриевич(54) СПОСОБ ПОВЫШЕНИЯ ДЕБЕТА ГРУНТОВЫХ ВОД(57) Изобретение относится к водоснабжению и теплоэнергетике, а именно, к способам добычи и повышения дебета грунтовых вод, используемых как низкопотенциальный источник теплоты для обеспечения работы теплового преобразователя установок автономного отопления и горячего водоснабжения жилых зданий и отдельных сооружений различного типа, а также установок для получения холода. Способ повышения дебета грунтовых вод,добываемых для обеспечения работы теплового преобразователя, до заданного, отличается тем, что бурят заборные скважины, в которых устанавливают насосы, фильтры и запорную арматуру, между ними 23021 Изобретение относится к водоснабжению и теплоэнергетике, а именно, к способам добычи и повышения дебета грунтовых вод, используемых как низкопотенциальный источник теплоты для обеспечения работы теплового преобразователя установок автономного отопления и горячего водоснабжения жилых зданий и отдельных сооружений различного типа, а также установок для получения холода. Для надежной и бесперебойной работы теплообменника теплового преобразователя необходимым условием является наличие постоянного(заданного паспортом) объема грунтовых вод, что для многих климатических регионов весьма проблематично. Известен способ повышения дебита пресной воды в линзе, плавающей на соленых водах и сформированной под открытыми песками за счет сбора естественных осадков ( патент 2309225,пуб. 27.10.2007 г). Повышения дебета воды по этому способу не сможет обеспечить бесперебойной работы теплообменников теплового преобразователя. Известен способ добычи воды из скважины с применением вакуума, состоящий в том, что вакуум создают насосом, всасывающий орган которого расположен в нижней части скважины и герметично сообщен объемной проточной частью с поверхностью, граничащей с грунтом, поры которого заполнены водой, путем откачки воды из объемной проточной части, согласно изобретению при добыче воды из скважин с низким дебитом и малых потребностях в воде откачку ограничивают путем изменения средней производительности насоса до величины дебита скважины, для чего на стадии поступления с водой газа через всасывающий орган откачку прерывают,воздействие вакуума на грунт сохраняют, а обратное поступление откачанной воды на время перерыва предотвращают, при этом откачку возобновляют после подхода к всасывающему органу минимально необходимой для пуска порции воды, затем повторный кратковременный режим работы насоса продолжают, оперируя продолжительностью его работы. ( патент 2135747, МПК 21 43/00,03 3/06. 08.27.1999 г). Недостатком указанного способа является прерывное поступление воды, что недопустимо для работы теплового преобразователя. Задачей настоящего изобретения является повышение дебета грунтовых вод, используемых для обеспечения работы теплового преобразователя,до заданного паспортом теплонасосной установки и обеспечение непрерывной циркуляции нужного объема по контуру теплонасосной установки. Технический результат заключается в получении заданного дебета грунтовых вод. Предлагаемый способ повышения дебета грунтовых вод, включающий создание пониженного давления воды, относительно давления под которым находится вода, отличается тем, что бурят заборные скважины, в которых устанавливают насосы,фильтры и запорную арматуру, между ними 2 наблюдательные скважины,в которых устанавливают поплавки, сбросные скважины, затем запускают насос первой скважины, сбрасывают грунтовые воды по трубопроводу в сбросные скважины, ожидают возврата грунтовых вод до установления их естественного уровня в первую заборную скважину, определяют время возврата по результатам наблюдения за поплавком в первой наблюдательной скважине, затем запускают насос во второй заборной скважине, сбрасывают грунтовые воды по трубопроводу в сбросные скважины, ожидают возврата грунтовых вод до установления естественного уровня в первую и вторую заборные скважины, определяют время возврата по результатам наблюдения за поплавками в первой и во второй наблюдательных скважинах,затем запускают насос в третьей заборной скважине,сбрасывают воды по трубопроводу в сбросные скважины, ожидают возврата грунтовых вод в первую, вторую и третью скважину до установления естественного уровня грунтовых вод и т.д., по результатам наблюдения за поплавками в первой, во второй наблюдательных скважинах, определяют время возврата и устанавливают режим непрерывного получения необходимого объема грунтовых вод, соответствующего паспортным данным теплонасосной установки. При одновременной работе трех и более насосов уровень грунтовых вод должен стать постоянным, должен отсутствовать холостой ход насосов,при достижении такого состояния, составляют график последовательного включения насосов и только в соответствии с ним и при достижении нужного объема включают компрессор теплонасосной установки, объем грунтовых вод для ее работы обеспечен заявленным способом. На фиг. 1 - показан план расположения скважин и схема циркуляции грунтовых вод, на фиг. 2 разрез А-А скважин. Условные обозначения на представленных чертежах 1 - первая заборная скважина 2 - первый насос, 3 - первая наблюдательная скважина 4 первая сбросная скважина 5 - вторая заборная скважина 6 - второй насос 7 - вторая наблюдательная скважина 8 -вторая сбросная скважина 9 - третья заборная скважина 10 - третий насос 11 - третья сбросная скважина, 12 - контуры циркуляции грунтовых вод (теплоносителя), 13 компрессор теплонасосной установки. Способ повышения дебета грунтовых вод до заданного осуществляют следующим образом Например, при разведке грунтовых вод,выполненной АО Национальный ядерный центр,г. Курчатов, выявлена возможность забора грунтовых вод только 30 м 3/час, для работы,установленной там теплонасосной установки,необходим объем 90 м /час. Сначала определяют режим получения необходимого объема грунтовых вод. Для чего,запускают глубинный насос 2, прокачивают воду из заборной скважины 1, через контур циркуляции теплоносителя 12, компрессор теплонасосной установки 13 и сбрасывают в сбросные скважины 4, 23021 8,11,наблюдение ведут через первую наблюдательную скважину 3, при заборе воды находящийся там поплавок опускается, при возврате занимает линию уровня грунтовых вод, засекают время возврата поплавка, в рассматриваемом случае оно составило 5 часов, в этот момент включают второй глубинный насос 6 и прокачивают воду из заборной скважины 5, наблюдение ведут через наблюдательные скважины 3 и 7, при заборе воды находящиеся там поплавки опускаются, при возврате занимают линию уровня грунтовых вод,засекают время возврата поплавков, оно составило,в рассматриваем случае, 3 часа, в этот момент включают третий глубинный насос 10 и прокачивают воду из заборной скважины 9,наблюдение ведут через наблюдательные скважины 3 и 7, при заборе воды, находящиеся там поплавки опускаются, при возврате занимают линию уровня грунтовых вод, засекают время возврата поплавков,оно составило, в рассматриваем случае, 3 часа. При одновременной работе 3-х насосов достигается такое положение, когда уровень грунтовых вод остается постоянным (поплавки в наблюдательных скважинах остаются на природном уровне грунтовых вод), и равным, как в рассматриваем случае, 90 м 3/час, появляется возможность забора нужного объема воды. Включают компрессор теплонасосной установки 13 и начинается процесс получения тепла от низкопотенциального источника теплоты грунтовых вод. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ повышения дебета грунтовых вод,включающий создание пониженного давления воды,относительно давления, под которым находится вода, отличающийся тем, что бурят заборные скважины, в которых устанавливают насосы,фильтры и запорную арматуру, между ними наблюдательные скважины,в которых устанавливают поплавки, сбросные скважины, затем запускают насос первой скважины, сбрасывают грунтовые воды по трубопроводу в сбросные скважины, ожидают возврата грунтовых вод до установления их естественного уровня в первую заборную скважину, определяют время возврата по результатам наблюдения за поплавком в первой наблюдательной скважине, затем запускают насос во второй заборной скважине, сбрасывают грунтовые воды по трубопроводу в сбросные скважины, ожидают возврата грунтовых вод до установления естественного уровня в первую и вторую заборные скважины, определяют время возврата по результатам наблюдения за поплавками в первой и во второй наблюдательных скважинах,затем запускают насос в третьей заборной скважине,сбрасывают воды по трубопроводу в сбросные скважины, ожидают возврата грунтовых вод в первую, вторую и третью скважину до установления естественного уровня грунтовых вод и т.д., по результатам наблюдения за поплавками в первой, во второй наблюдательных скважинах, определяют время возврата и устанавливают режим непрерывного получения необходимого объема грунтовых вод
