Способ сортировки твердых отходов и комплекс для его осуществления

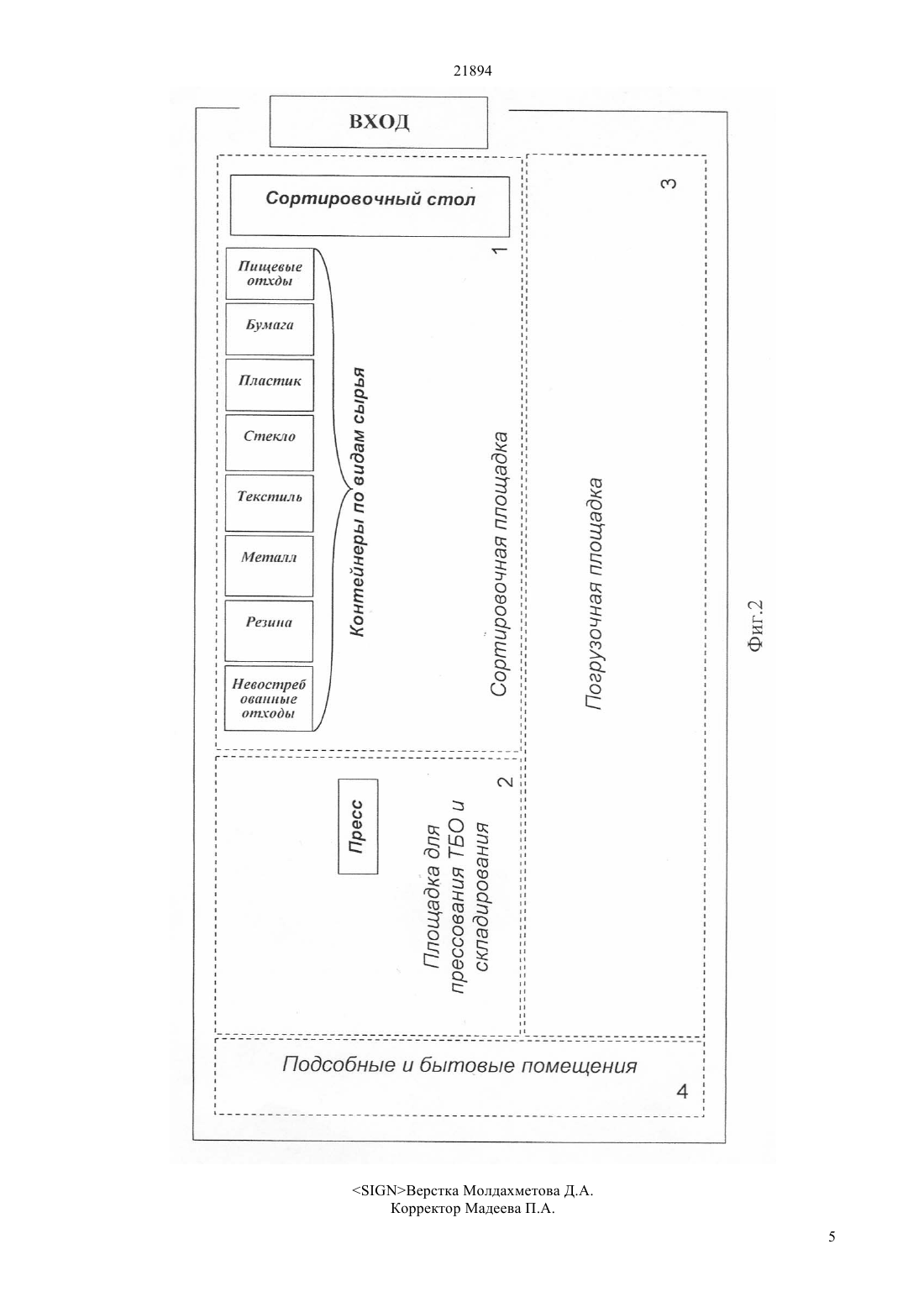

(51) 03 9/06 (2006.01) В 07 В 13/04 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ непосредственно в местах скопления твердых бытовых отходов, что исключает перемешивание отходов и возникновение антисанитарных условий,здесь же рассортированные бытовые отходы подготавливаются для отправки на перерабатывающие предприятия, после подготовки либо складируются,либо загружаются в транспортные средства и отправляются. Осуществляется, этот способ комплексом по переработке ТБО содержащим, сортировочную площадку с контейнерами для различных видов отходов горизонтальным сортировочным столом,площадку для прессования и складирования ТБО, а также погрузочную площадку и подсобные помещения обеспечивающие быт работников сортировочного комплекса задействованных в данном сортировочном комплексе,который оборудован крышей защищающей от атмосферных осадков.(73) Частное учреждение Экологический Союз Ассоциаций и предприятий Казахстана Табигат(54) СПОСОБ СОРТИРОВКИ ТВЕРДЫХ ОТХОДОВ И КОМПЛЕКС ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ(57) Изобретение относится к области жилищнокоммунального хозяйства и может широко использоваться для сортировки твердых бытовых,промышленных и коммерческих отходов. Предлагаемый способ осуществляется за счет того, что глубокая ручная сортировка и заложенный раздельный прием пищевых и твердых бытовых отходов от населения осуществляется 21894 Изобретение относится к области жилищно-коммунального хозяйства и может широко использоваться для сортировки твердых бытовых, промышленных и коммерческих отходов. Известен способ и комплекс (Патент РФ 2301711, опубликовано 2007.06.27, МКИ В 03 В 9/06) для сортировки отходов включает использование контейнерных площадок, оборудованных крышами,оборотные мягкие контейнера для обращения с отходами, грузовики с манипуляторами для транспортирования отходов на сортировочную станцию. Сортировочная станция включает участок санитарной обработки и ремонта контейнеров,грузоподъемные механизмы, площадку разборки крупногабаритных отходов, площадки накопления,горизонтальный ленточный конвейер для разгрузки контейнеров различными видами отходов,трапецеидальный перфорированный наклонный стол, горизонтальный сортировочный конвейер,оборудованный вращающимся перфорированным круглым столом. При перемещении отходов по столу проводится ручной отбор определенных видов отходов в мягкие контейнеры при одновременном отсеивании, очистке отверстий стола, сбросе маленьких пакетов с пищевыми отходами по желобу в центре круглого стола на наклонный ленточный конвейер, расположенный под сортировочным конвейером. На наклонном ленточном конвейере удаляют из отсева железоотделителем мелкие фракции черных металлов, а из них ручным отбором ртуть содержащие батарейки. Рассортированные отходы вывозятся в мягких контейнерах на переработку или на захоронение. Приведенный способ имеет ряд недостатков. Одним из основных является то, что сначала в точках накопления твердых бытовых отходов (ТБО) накапливается, потом транспортируется на сортировочные станции. При транспортировке происходит уплотнение и более глубокое смешивание всех отходов, в том числе перемешивание пищевых отходов, что создает антисанитарное условия для дальнейшей сортировки. Затем, после сортировки уже повторно транспортируется на перерабатывающие предприятия. Такой комплекс по переработке твердых бытовых отходов, является довольно сложным в техническом отношении, требуется специальные столы двух видов, сортировочный конвейер, мягкие контейнеры, манипуляторы и, кроме того, он многоступенчат, включает две перевозки до перерабатывающих предприятий. Предлагаемый способ сортировки твердых бытовых отходов решает задачу универсальной глубокой сортировки (универсальная глубокая сортировка включает в себя сортировку основных видов твердо бытовых отходов по техническим характеристикам бумага 1 - мелованная, 2 газетная, 3 - картонная пластик 1 - твердый, 2 мягкий, 3 - по цвету стекло 1 - оконная, 2 - цветное стекло текстиль 1 - шерстяной, 2 хлопчатобумажный, 3 синтетический, 4 - смешанный металл 1 - черный, 2 - цветной, 3 - сплавы, 4 легированные стали резина 1 - термостойкая, 2 маслостойкая опасные отходы 1 - медицинские препараты, 2 - ртутьсодержащие, 3 аккумуляторы и батарейки) незамедлительно, как только бытовые отходы поступают от населения в точку накопления твердых бытовых отходов (ТБО), не перемешиваясь с пищевыми отходами. После глубокой сортировки отходы, требующие уплотнения для транспортировки на перерабатывающие предприятия прессуется прессом и упаковываются в удобную форму для погрузки и перемещения. Предлагаемый комплекс по переработке твердо бытовых отходов (ТБО) решает задачу раздельного приема бытовых и пищевых отходов от населения непосредственно в точках скопления твердо бытовых отходов, а так же решает задачу глубокой сортировки твердых отходов, прессования и загрузку транспортных средств для отправки отсортированных отходов на соответствующие перерабатывающие предприятия, одновременно обеспечивая быт работников сортировочного комплекса. Данный способ осуществляется за счет того, что глубокая ручная сортировка и заложенный раздельный прием пищевых и твердых бытовых отходов от населения осуществляется непосредственно в местах скопления твердых бытовых отходов(ТБО) при жилищно-коммунальных хозяйствах, что исключает перемешивания отходов и возникновения антисанитарных условий. Здесь же рассортированные бытовые отходы подготавливаются для отправки на перерабатывающие предприятия, после подготовки, складируется, либо загружается и отправляются. Предлагаемый комплекс по переработке твердых бытовых отходов (ТБО) обеспечивает раздельный прием твердых бытовых и пищевых отходов от населения за счет того, что он размещается не посредственно в точках скопления твердых бытовых отходов при жилищно-коммунальных хозяйствах, а также решает задачу глубокой сортировки,осуществляемой постами ручной сортировки,которые снабжены горизонтальными сортировочными столами, размещенными при входе в комплекс для удобства населения, здесь размещена контейнерная площадка с контейнерами для различных видов отходов. Имеющиеся пресс в составе комплекса обеспечивает прессование отходов определенного состава для удобства погрузки и транспортирования на перерабатывающие предприятия. Имеющаяся площадка для складирования обеспечивает накопления необходимого установленного объема отходов для транспортных средств. Имеются также подсобные и жилые помещения,обеспечивающие быт работников задействованных в данном сортировочном комплексе,который оборудован крышей и защищен от атмосферных осадков. При применений данного способа реализуется следующие преимущества во первых данный способ осуществляется в местах скопления твердо бытовых отходов, что сокращает перевозку на отдельный сортировочный пункт, так как пищевые отходы не перемешивается с твердыми отходами и 21894 не возникает антисанитарных условий для работы сортировщиков. При транспортировки ТБО всегда уплотняются поэтому, после перевозки ручная глубокая сортировка затруднена. В предлагаемом способе твердо бытовые отходы не уплотняются,поэтому они легко поддаются глубокой ручной сортировке без специальных столов и конвейеров. Использование предлагаемого комплекса для переработки ТБО дает определенные преимущества так, как он размещается в местах скопления и твердые отходы подвергается глубокой сортировке па месте. При этом не требуется конвейеры,перфорированные столы,устройства для просеивания, столы и мягкие контейнеры для отделения пищевых отходов, а так же не требуется техника для перевозки на централизованный сортировочный пункт, что значительно технологический упрощает комплекс, оборудованный подсобными помещениями. Комплекс дает возможность и способствует постоянной и качественной работе сортировщиков, площадка для складирования и используемый пресс в комплексе дают возможность отправляя на перерабатывающие предприятия определенными объемами в зависимости от применяемых транспортных средств и потребностей перерабатывающих предприятий. Предлагаемый способ осуществления по схеме,изображенной па фиг. 1, которая состоит из первичной сортировки в семье и вторичной по видам сырья и, последующей отгрузки. Способ осуществляется по представленной схеме следующим образом население приносит на пункты скопления бытовых отходов при жилищно коммунальных хозяйствах раздельно пищевые и другие твердые бытовые отходы. Принесенные ТБО сразу лее попадают на пост ручной сортировки где подвергаются глубокой сортировке по таким основным видам как бумага 1 - мелированная, 2 газетная, 3 - картонная пластик 1 - твердый, 2 мягкий, 3 - по цвету стекло 1 - оконная, 2 - цветное стекло текстиль 1 - шерстяной, 2 - хлопчатобумажный, 3 - синтетический, 4 - смешанный металл 1 - черный, 2 - цветной, 3 - сплавы, 4 легированные стали резина 1 - термостойкая, 2 маслостойкая опасные отходы 1 - медицинские препараты, 2 - ртутьсодержащие, 3 - аккумуляторы и батарейки после чего твердые отходы при необходимости прессуются и отправляются на перерабатывающие предприятия. Схема комплекса представлена на фиг.2, которая состоит из 1 - сортировочной площадки,оснащенной столом для ручной сортировка и контейнерами для всех видов сырья, 2 - площадки,оснащенной прессом для складирования и прессования твердых отходов после глубокой сортировки 3 - погрузочной площадки для загрузка транспорта средств. Схема комплекса функционирует следующим образам так как комплекс размещается вблизи жилых массивов, через вход население приносит твердые бытовые и пищевые отходы раздельно,которые же попадают сразу на сортировочной стол и подвергаются глубокой сортировке и раскладываются по видам в контейнера. Затем некоторые виды сырья для транспортирования прессуются и тюкуются прессом на площадке для прессования и складирования ТБО, после чего складируются и при накоплении необходимого объема определенного вида сырья для транспортировки осуществляется погрузку па погрузочной площадке. После чего отправляется на перерабатывающие предприятие. Работники комплекса пользуясь имеющимися подсобными и бытовыми помещениями для своих нужд могут поддерживать непрерывную работу комплекса. Предлагается Глубокая сортировка универсальная так, как может меняться в зависимости от потребностей перерабатывающих предприятий. Все виды твердых отходов (бумага,стекло, пластика, текстиль, металл, резина, опасные отходы могут сортировать по тем техническим характеристикам,которые предлагаются перерабатывающими предприятиями. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ сортировки твердых отходов,включающий сбор и сортировку ручным отбором на горизонтальном столе, отличающийся тем, что глубокую сортировку по всем видам твердых отходов осуществляют на оборудованных площадках и в точках накопления твердых отходов. 2. Способ по п.1, отличающийся тем, что в точки накопления твердых отходов доставляют пищевые отходы раздельно от определенных видов бытовых отходов. 3. Комплекс по сортировке твердых отходов,содержащий сортировочную площадку с контейнерами, оснащенную столом для ручной сортировки, оборудованную крышей для защиты от атмосферных осадков, отличающийся тем, что комплекс снабжен площадкой для складирования твердых отходов после глубокой сортировки,оснащенной прессом, оборудованной крышей для защиты от атмосферных осадков, погрузочной площадкой, а также подсобными и бытовыми помещениями для работников.
