Рулонная штора

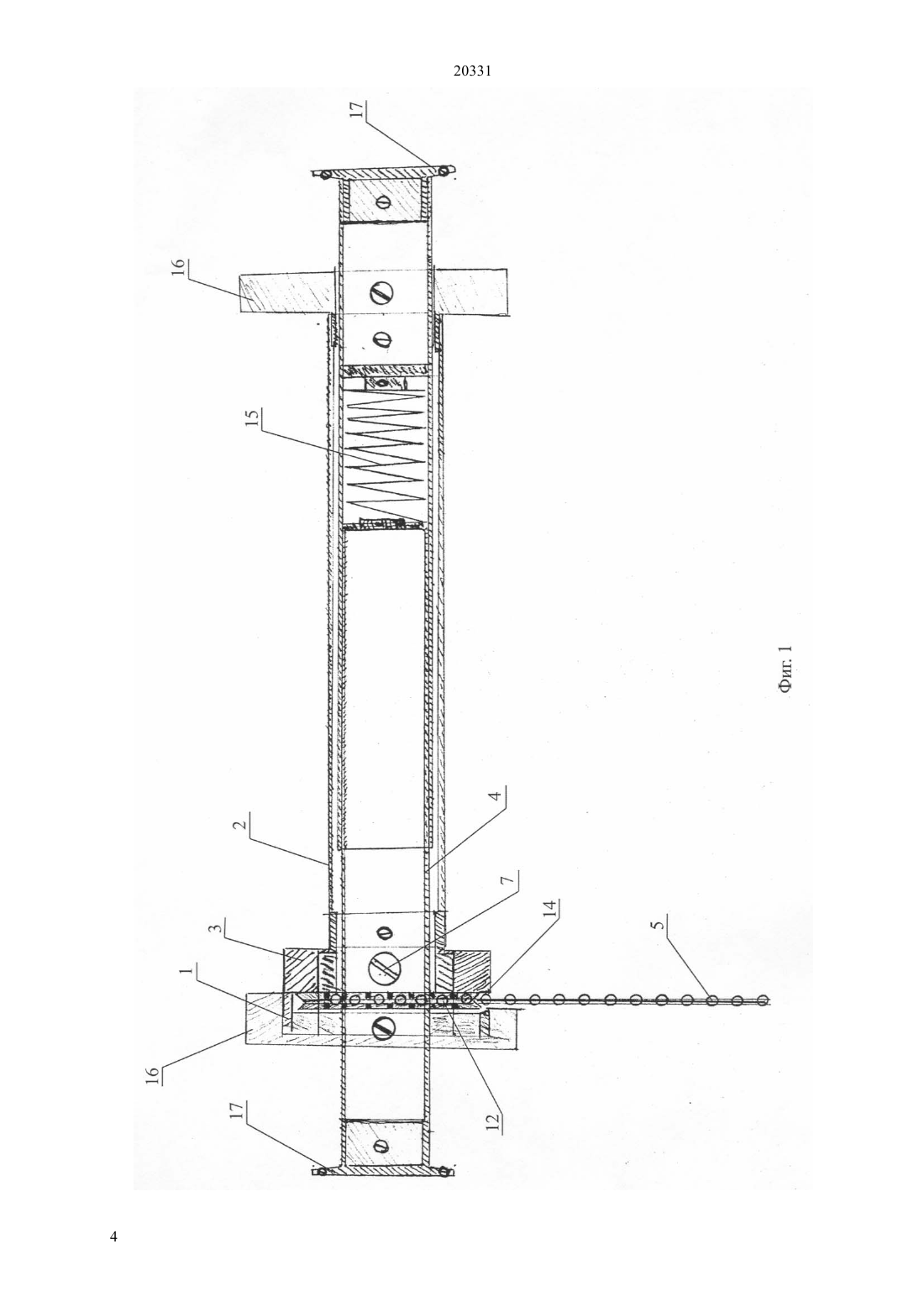

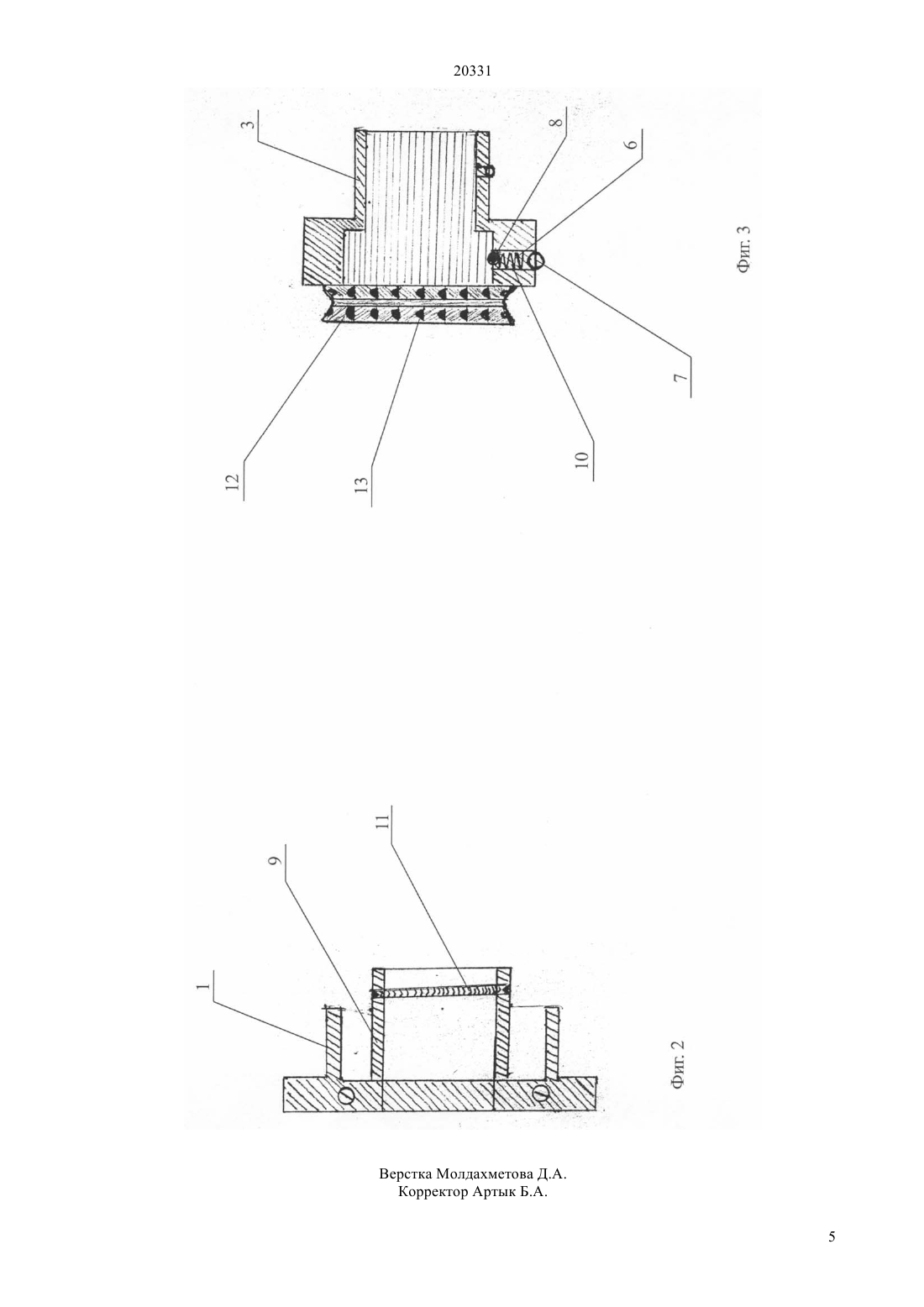

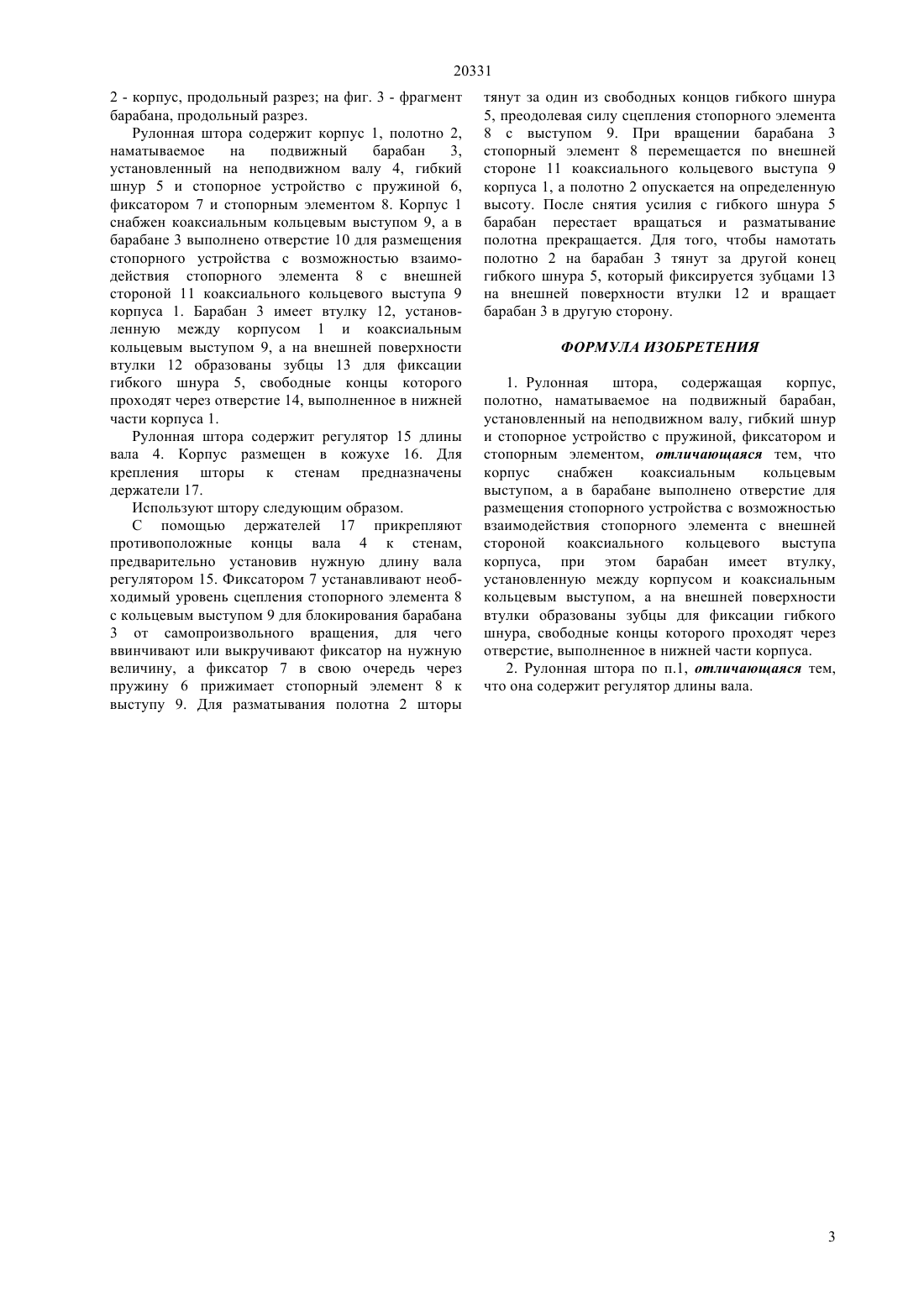

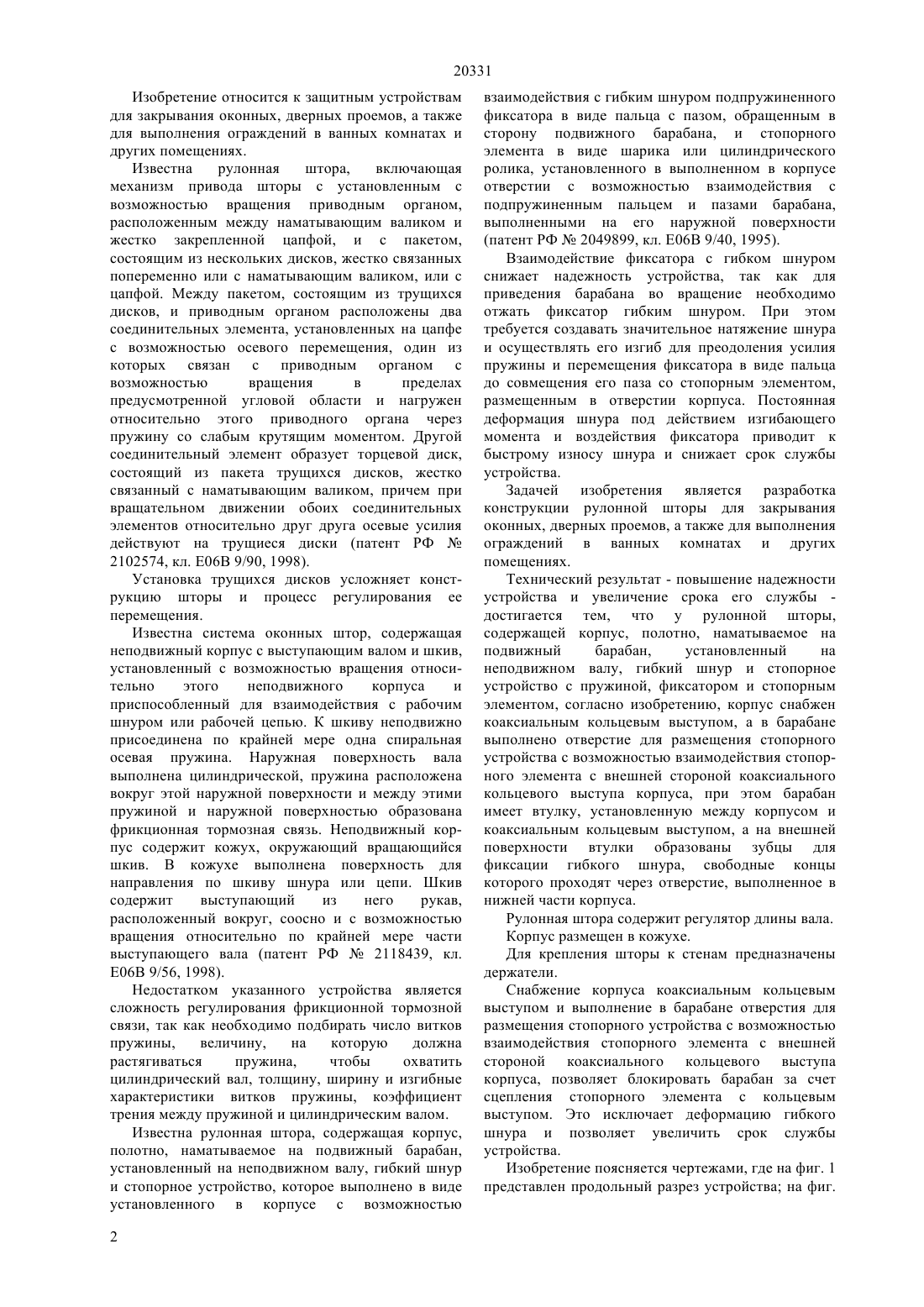

(51) 06 9/40 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ неподвижном валу, гибкий шнур и стопорное устройство с пружиной, фиксатором и стопорным элементом, согласно изобретению, корпус снабжен коаксиальным кольцевым выступом, а в барабане выполнено отверстие для размещения стопорного устройства с возможностью взаимодействия стопорного элемента с внешней стороной коаксиального кольцевого выступа корпуса, при этом барабан имеет втулку, установленную между корпусом и коаксиальным кольцевым выступом, а на внешней поверхности втулки образованы зубцы для фиксации гибкого шнура, свободные концы которого проходят через отверстие, выполненное в нижней части корпуса. Рулонная штора содержит регулятор длины вала.(57) Изобретение относится к защитным устройствам для закрывания оконных, дверных проемов, а также для выполнения ограждений в ванных комнатах и других помещениях. Технический результат - повышение надежности устройства и увеличение срока его службы достигается тем, что у рулонной шторы,содержащей корпус, полотно, наматываемое на подвижный барабан,установленный на 20331 Изобретение относится к защитным устройствам для закрывания оконных, дверных проемов, а также для выполнения ограждений в ванных комнатах и других помещениях. Известна рулонная штора,включающая механизм привода шторы с установленным с возможностью вращения приводным органом,расположенным между наматывающим валиком и жестко закрепленной цапфой, и с пакетом,состоящим из нескольких дисков, жестко связанных попеременно или с наматывающим валиком, или с цапфой. Между пакетом, состоящим из трущихся дисков, и приводным органом расположены два соединительных элемента, установленных на цапфе с возможностью осевого перемещения, один из которых связан с приводным органом с возможностью вращения в пределах предусмотренной угловой области и нагружен относительно этого приводного органа через пружину со слабым крутящим моментом. Другой соединительный элемент образует торцевой диск,состоящий из пакета трущихся дисков, жестко связанный с наматывающим валиком, причем при вращательном движении обоих соединительных элементов относительно друг друга осевые усилия действуют на трущиеся диски (патент РФ 2102574, кл. Е 06 В 9/90, 1998). Установка трущихся дисков усложняет конструкцию шторы и процесс регулирования ее перемещения. Известна система оконных штор, содержащая неподвижный корпус с выступающим валом и шкив,установленный с возможностью вращения относительно этого неподвижного корпуса и приспособленный для взаимодействия с рабочим шнуром или рабочей цепью. К шкиву неподвижно присоединена по крайней мере одна спиральная осевая пружина. Наружная поверхность вала выполнена цилиндрической, пружина расположена вокруг этой наружной поверхности и между этими пружиной и наружной поверхностью образована фрикционная тормозная связь. Неподвижный корпус содержит кожух, окружающий вращающийся шкив. В кожухе выполнена поверхность для направления по шкиву шнура или цепи. Шкив содержит выступающий из него рукав,расположенный вокруг, соосно и с возможностью вращения относительно по крайней мере части выступающего вала (патент РФ 2118439, кл. Е 06 В 9/56, 1998). Недостатком указанного устройства является сложность регулирования фрикционной тормозной связи, так как необходимо подбирать число витков пружины,величину,на которую должна растягиваться пружина,чтобы охватить цилиндрический вал, толщину, ширину и изгибные характеристики витков пружины, коэффициент трения между пружиной и цилиндрическим валом. Известна рулонная штора, содержащая корпус,полотно, наматываемое на подвижный барабан,установленный на неподвижном валу, гибкий шнур и стопорное устройство, которое выполнено в виде установленного в корпусе с возможностью 2 взаимодействия с гибким шнуром подпружиненного фиксатора в виде пальца с пазом, обращенным в сторону подвижного барабана, и стопорного элемента в виде шарика или цилиндрического ролика, установленного в выполненном в корпусе отверстии с возможностью взаимодействия с подпружиненным пальцем и пазами барабана,выполненными на его наружной поверхности(патент РФ 2049899, кл. Е 06 В 9/40, 1995). Взаимодействие фиксатора с гибком шнуром снижает надежность устройства, так как для приведения барабана во вращение необходимо отжать фиксатор гибким шнуром. При этом требуется создавать значительное натяжение шнура и осуществлять его изгиб для преодоления усилия пружины и перемещения фиксатора в виде пальца до совмещения его паза со стопорным элементом,размещенным в отверстии корпуса. Постоянная деформация шнура под действием изгибающего момента и воздействия фиксатора приводит к быстрому износу шнура и снижает срок службы устройства. Задачей изобретения является разработка конструкции рулонной шторы для закрывания оконных, дверных проемов, а также для выполнения ограждений в ванных комнатах и других помещениях. Технический результат - повышение надежности устройства и увеличение срока его службы достигается тем, что у рулонной шторы,содержащей корпус, полотно, наматываемое на подвижный барабан,установленный на неподвижном валу, гибкий шнур и стопорное устройство с пружиной, фиксатором и стопорным элементом, согласно изобретению, корпус снабжен коаксиальным кольцевым выступом, а в барабане выполнено отверстие для размещения стопорного устройства с возможностью взаимодействия стопорного элемента с внешней стороной коаксиального кольцевого выступа корпуса, при этом барабан имеет втулку, установленную между корпусом и коаксиальным кольцевым выступом, а на внешней поверхности втулки образованы зубцы для фиксации гибкого шнура, свободные концы которого проходят через отверстие, выполненное в нижней части корпуса. Рулонная штора содержит регулятор длины вала. Корпус размещен в кожухе. Для крепления шторы к стенам предназначены держатели. Снабжение корпуса коаксиальным кольцевым выступом и выполнение в барабане отверстия для размещения стопорного устройства с возможностью взаимодействия стопорного элемента с внешней стороной коаксиального кольцевого выступа корпуса, позволяет блокировать барабан за счет сцепления стопорного элемента с кольцевым выступом. Это исключает деформацию гибкого шнура и позволяет увеличить срок службы устройства. Изобретение поясняется чертежами, где на фиг. 1 представлен продольный разрез устройства на фиг. 20331 2 - корпус, продольный разрез на фиг. 3 - фрагмент барабана, продольный разрез. Рулонная штора содержит корпус 1, полотно 2,наматываемое на подвижный барабан 3,установленный на неподвижном валу 4, гибкий шнур 5 и стопорное устройство с пружиной 6,фиксатором 7 и стопорным элементом 8. Корпус 1 снабжен коаксиальным кольцевым выступом 9, а в барабане 3 выполнено отверстие 10 для размещения стопорного устройства с возможностью взаимодействия стопорного элемента 8 с внешней стороной 11 коаксиального кольцевого выступа 9 корпуса 1. Барабан 3 имеет втулку 12, установленную между корпусом 1 и коаксиальным кольцевым выступом 9, а на внешней поверхности втулки 12 образованы зубцы 13 для фиксации гибкого шнура 5, свободные концы которого проходят через отверстие 14, выполненное в нижней части корпуса 1. Рулонная штора содержит регулятор 15 длины вала 4. Корпус размещен в кожухе 16. Для крепления шторы к стенам предназначены держатели 17. Используют штору следующим образом. С помощью держателей 17 прикрепляют противоположные концы вала 4 к стенам,предварительно установив нужную длину вала регулятором 15. Фиксатором 7 устанавливают необходимый уровень сцепления стопорного элемента 8 с кольцевым выступом 9 для блокирования барабана 3 от самопроизвольного вращения, для чего ввинчивают или выкручивают фиксатор на нужную величину, а фиксатор 7 в свою очередь через пружину 6 прижимает стопорный элемент 8 к выступу 9. Для разматывания полотна 2 шторы тянут за один из свободных концов гибкого шнура 5, преодолевая силу сцепления стопорного элемента 8 с выступом 9. При вращении барабана 3 стопорный элемент 8 перемещается по внешней стороне 11 коаксиального кольцевого выступа 9 корпуса 1, а полотно 2 опускается на определенную высоту. После снятия усилия с гибкого шнура 5 барабан перестает вращаться и разматывание полотна прекращается. Для того, чтобы намотать полотно 2 на барабан 3 тянут за другой конец гибкого шнура 5, который фиксируется зубцами 13 на внешней поверхности втулки 12 и вращает барабан 3 в другую сторону. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Рулонная штора,содержащая корпус,полотно, наматываемое на подвижный барабан,установленный на неподвижном валу, гибкий шнур и стопорное устройство с пружиной, фиксатором и стопорным элементом, отличающаяся тем, что корпус снабжен коаксиальным кольцевым выступом, а в барабане выполнено отверстие для размещения стопорного устройства с возможностью взаимодействия стопорного элемента с внешней стороной коаксиального кольцевого выступа корпуса, при этом барабан имеет втулку,установленную между корпусом и коаксиальным кольцевым выступом, а на внешней поверхности втулки образованы зубцы для фиксации гибкого шнура, свободные концы которого проходят через отверстие, выполненное в нижней части корпуса. 2. Рулонная штора по п.1, отличающаяся тем,что она содержит регулятор длины вала.
