Устройство для автоматизированного определения параметров яиц, отбираемых для инкубации

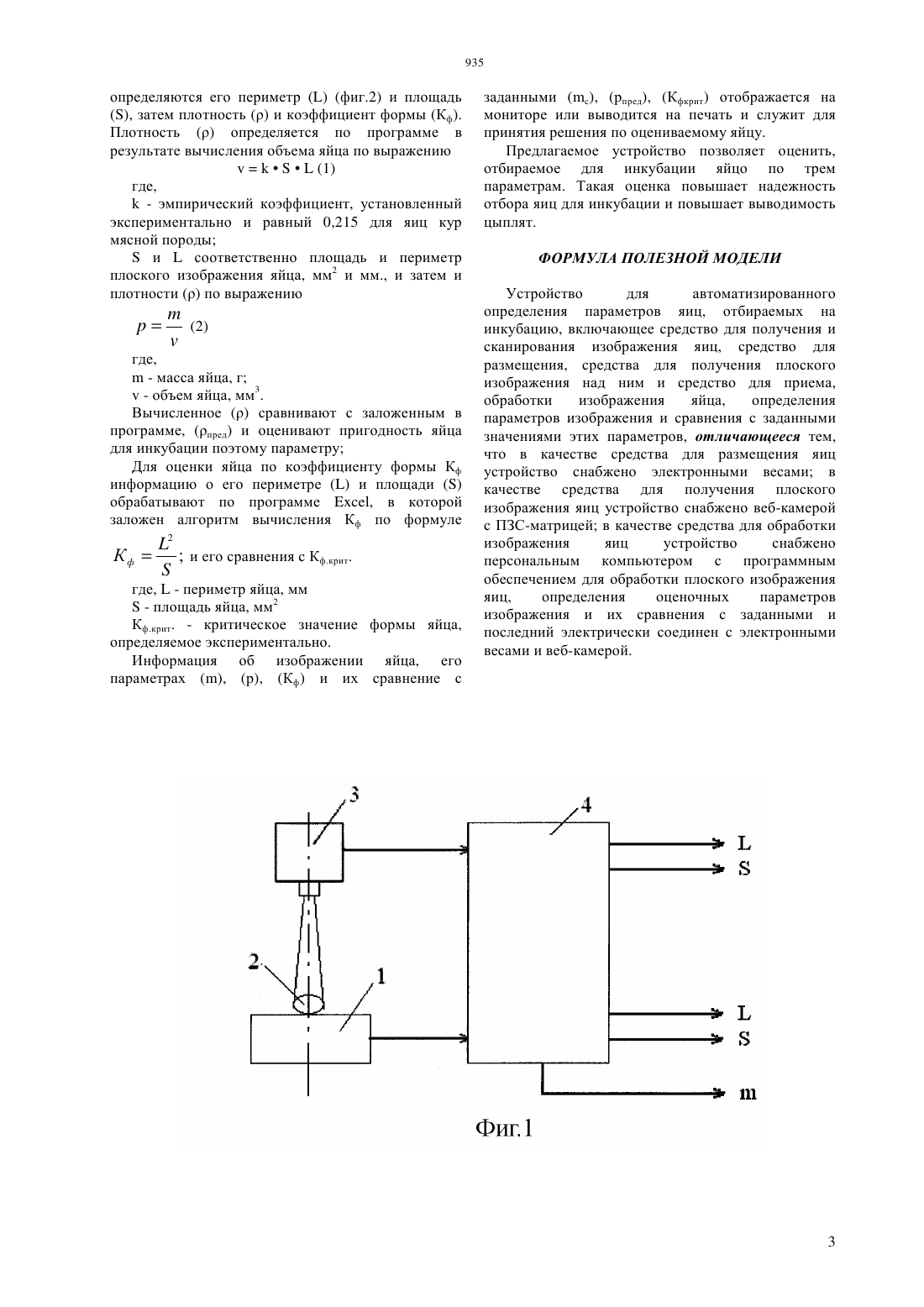

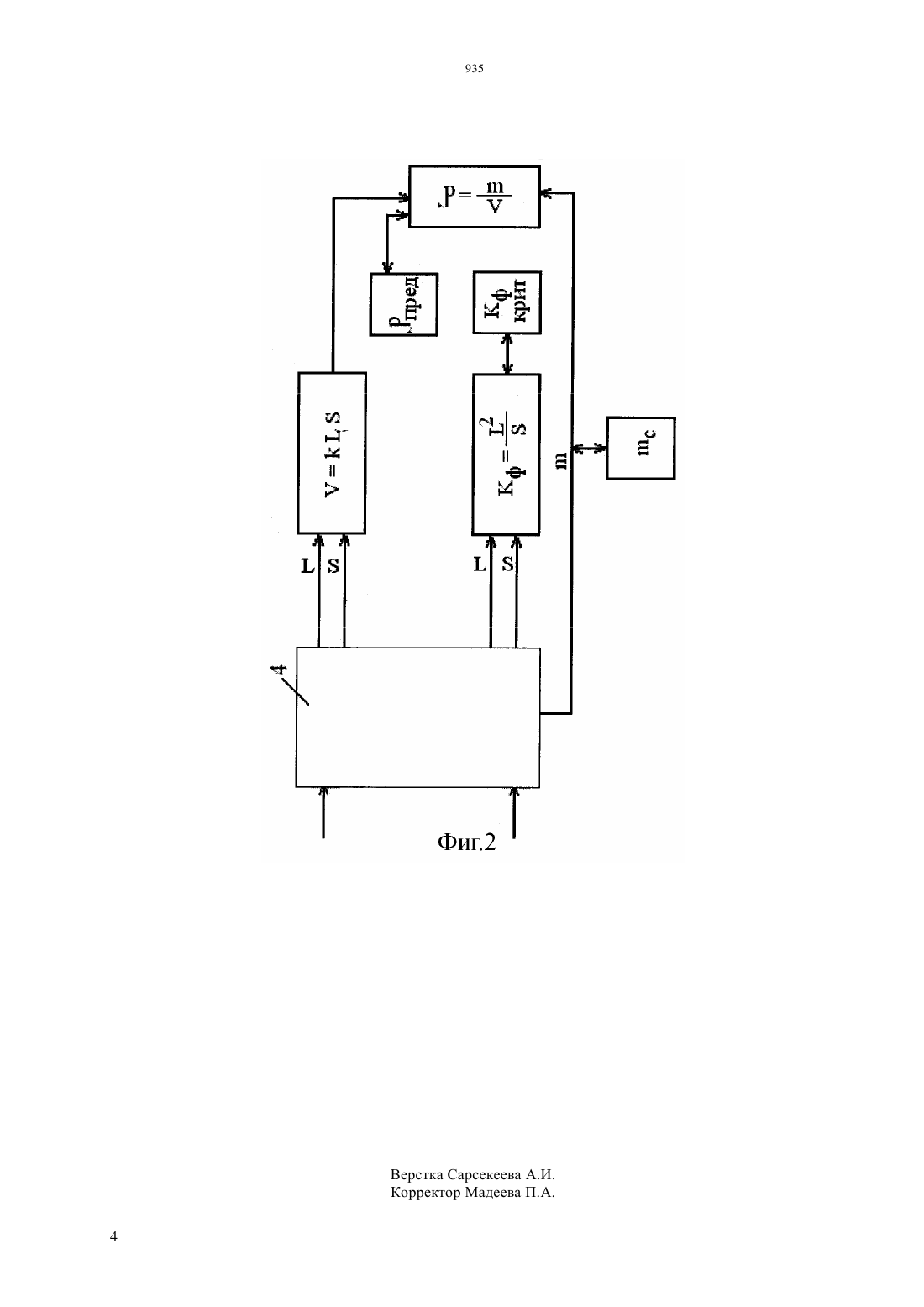

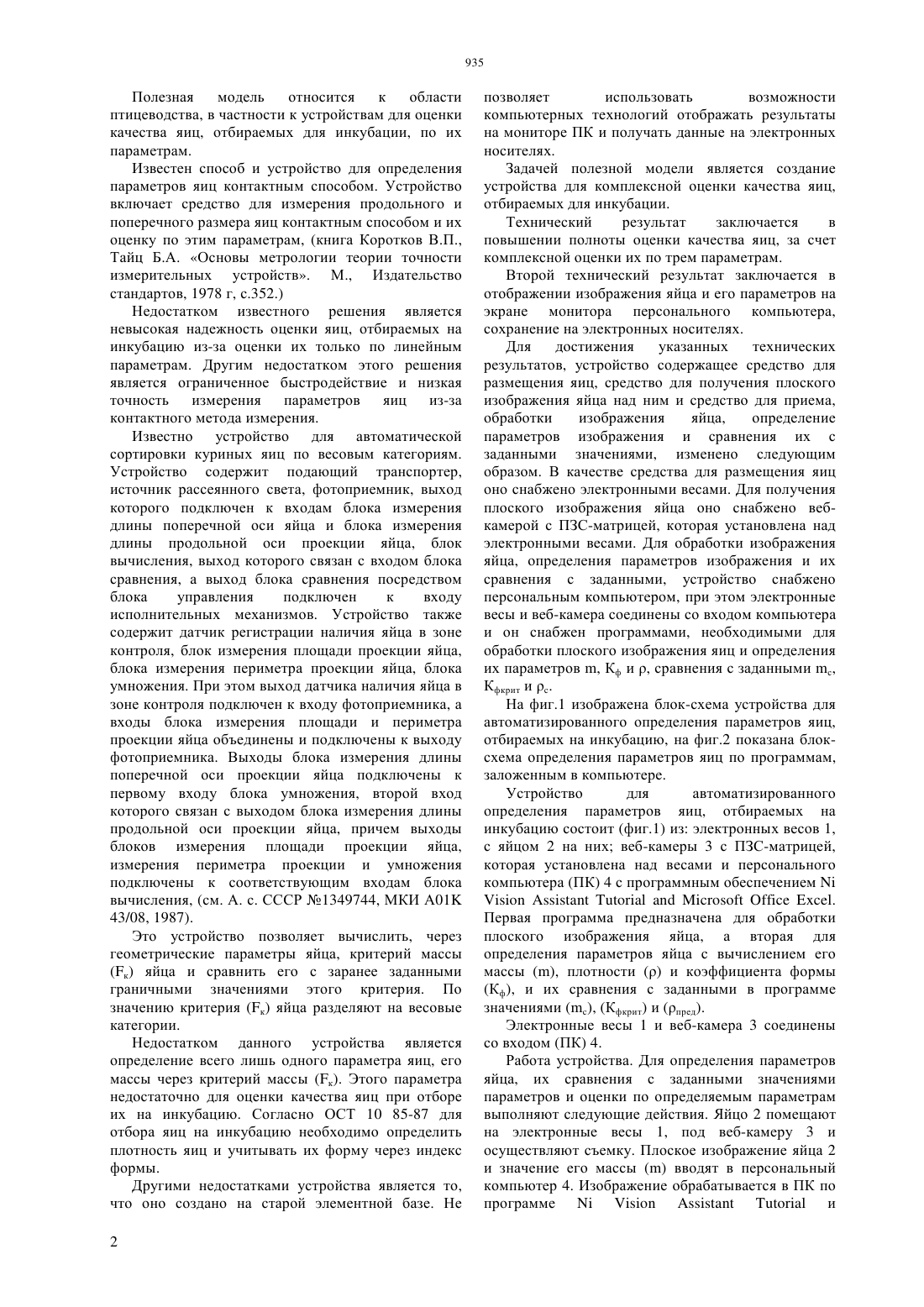

(51) 01 43/08 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(57) Полезная модель относится к области птицеводства, в частности к устройствам для оценки качества яиц, отбираемых для инкубации, по их параметрам. Технический результат заключается в повышении полноты оценки качества яиц, за счет комплексной оценки их по трем параметрам. Устройство состоит (фиг.1) из электронных весов 1, с яйцом 2 на них веб-камеры 3 с ПЗСматрицей и персонального компьютера (ПК) 4 с программным обеспечением для обработки изображения яйца, определение его параметров и их сравнения с заданными. Электронные весы 1 и вебкамера 3 соединены со входом (ПК) 4.(72) Алиханов Джахфер Музаферович Альпейсов Шохан Ашенович(73) Республиканское государственное предприятие на праве хозяйственного ведения Казахский национальный аграрный университет Министерства образования и науки Республики Казахстан Алиханов Джахфер Музаферович(54) УСТРОЙСТВО ДЛЯ АВТОМАТИЗИРОВАННОГО ОПРЕДЕЛЕНИЯ ПАРАМЕТРОВ ЯИЦ, ОТБИРАЕМЫХ ДЛЯ ИНКУБАЦИИ Полезная модель относится к области птицеводства, в частности к устройствам для оценки качества яиц, отбираемых для инкубации, по их параметрам. Известен способ и устройство для определения параметров яиц контактным способом. Устройство включает средство для измерения продольного и поперечного размера яиц контактным способом и их оценку по этим параметрам, (книга Коротков В.П.,Тайц Б.А. Основы метрологии теории точности измерительных устройств. М., Издательство стандартов, 1978 г, с.352.) Недостатком известного решения является невысокая надежность оценки яиц, отбираемых на инкубацию из-за оценки их только по линейным параметрам. Другим недостатком этого решения является ограниченное быстродействие и низкая точность измерения параметров яиц из-за контактного метода измерения. Известно устройство для автоматической сортировки куриных яиц по весовым категориям. Устройство содержит подающий транспортер,источник рассеянного света, фотоприемник, выход которого подключен к входам блока измерения длины поперечной оси яйца и блока измерения длины продольной оси проекции яйца, блок вычисления, выход которого связан с входом блока сравнения, а выход блока сравнения посредством блока управления подключен к входу исполнительных механизмов. Устройство также содержит датчик регистрации наличия яйца в зоне контроля, блок измерения площади проекции яйца,блока измерения периметра проекции яйца, блока умножения. При этом выход датчика наличия яйца в зоне контроля подключен к входу фотоприемника, а входы блока измерения площади и периметра проекции яйца объединены и подключены к выходу фотоприемника. Выходы блока измерения длины поперечной оси проекции яйца подключены к первому входу блока умножения, второй вход которого связан с выходом блока измерения длины продольной оси проекции яйца, причем выходы блоков измерения площади проекции яйца,измерения периметра проекции и умножения подключены к соответствующим входам блока вычисления, (см. А. с. СССР 1349744, МКИ А 01 43/08, 1987). Это устройство позволяет вычислить, через геометрические параметры яйца, критерий массы(к) яйца и сравнить его с заранее заданными граничными значениями этого критерия. По значению критерия (к) яйца разделяют на весовые категории. Недостатком данного устройства является определение всего лишь одного параметра яиц, его массы через критерий массы (к). Этого параметра недостаточно для оценки качества яиц при отборе их на инкубацию. Согласно ОСТ 10 85-87 для отбора яиц на инкубацию необходимо определить плотность яиц и учитывать их форму через индекс формы. Другими недостатками устройства является то,что оно создано на старой элементной базе. Не 2 позволяет использовать возможности компьютерных технологий отображать результаты на мониторе ПК и получать данные на электронных носителях. Задачей полезной модели является создание устройства для комплексной оценки качества яиц,отбираемых для инкубации. Технический результат заключается в повышении полноты оценки качества яиц, за счет комплексной оценки их по трем параметрам. Второй технический результат заключается в отображении изображения яйца и его параметров на экране монитора персонального компьютера,сохранение на электронных носителях. Для достижения указанных технических результатов, устройство содержащее средство для размещения яиц, средство для получения плоского изображения яйца над ним и средство для приема,обработки изображения яйца,определение параметров изображения и сравнения их с заданными значениями, изменено следующим образом. В качестве средства для размещения яиц оно снабжено электронными весами. Для получения плоского изображения яйца оно снабжено вебкамерой с ПЗС-матрицей, которая установлена над электронными весами. Для обработки изображения яйца, определения параметров изображения и их сравнения с заданными, устройство снабжено персональным компьютером, при этом электронные весы и веб-камера соединены со входом компьютера и он снабжен программами, необходимыми для обработки плоского изображения яиц и определения их параметров , Кф и , сравнения с заданными с,Кфкрит и с. На фиг.1 изображена блок-схема устройства для автоматизированного определения параметров яиц,отбираемых на инкубацию, на фиг.2 показана блоксхема определения параметров яиц по программам,заложенным в компьютере. Устройство для автоматизированного определения параметров яиц, отбираемых на инкубацию состоит (фиг.1) из электронных весов 1,с яйцом 2 на них веб-камеры 3 с ПЗС-матрицей,которая установлена над весами и персонального компьютера (ПК) 4 с программным обеспечением. Первая программа предназначена для обработки плоского изображения яйца, а вторая для определения параметров яйца с вычислением его массы , плотностии коэффициента формы(Кф), и их сравнения с заданными в программе значениями , (Кфкрит) и (пред). Электронные весы 1 и веб-камера 3 соединены со входом (ПК) 4. Работа устройства. Для определения параметров яйца, их сравнения с заданными значениями параметров и оценки по определяемым параметрам выполняют следующие действия. Яйцо 2 помещают на электронные весы 1, под веб-камеру 3 и осуществляют съемку. Плоское изображение яйца 2 и значение его массывводят в персональный компьютер 4. Изображение обрабатывается в ПК по программеи определяются его периметр(фиг.2) и площадь, затем плотностьи коэффициент формы (Кф). Плотностьопределяется по программе в результате вычисления объема яйца по выражению(1) где, - эмпирический коэффициент, установленный экспериментально и равный 0,215 для яиц кур мясной породыисоответственно площадь и периметр плоского изображения яйца, мм 2 и мм., и затем и плотностипо выражению где, - масса яйца, г- объем яйца, мм 3. Вычисленноесравнивают с заложенным в программе, (пред) и оценивают пригодность яйца для инкубации поэтому параметру Для оценки яйца по коэффициенту формы Кф информацию о его периметреи площадиобрабатывают по программе , в которой заложен алгоритм вычисления Кф по формуле где,- периметр яйца, мм- площадь яйца, мм 2 Кф.крит. - критическое значение формы яйца,определяемое экспериментально. Информация об изображении яйца, его параметрах , (р), (Кф) и их сравнение с заданными (с), (рпред), (Кфкрит) отображается на мониторе или выводится на печать и служит для принятия решения по оцениваемому яйцу. Предлагаемое устройство позволяет оценить,отбираемое для инкубации яйцо по трем параметрам. Такая оценка повышает надежность отбора яиц для инкубации и повышает выводимость цыплят. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Устройство для автоматизированного определения параметров яиц, отбираемых на инкубацию, включающее средство для получения и сканирования изображения яиц, средство для размещения, средства для получения плоского изображения над ним и средство для приема,обработки изображения яйца,определения параметров изображения и сравнения с заданными значениями этих параметров, отличающееся тем,что в качестве средства для размещения яиц устройство снабжено электронными весами в качестве средства для получения плоского изображения яиц устройство снабжено веб-камерой с ПЗС-матрицей в качестве средства для обработки изображения яиц устройство снабжено персональным компьютером с программным обеспечением для обработки плоского изображения яиц,определения оценочных параметров изображения и их сравнения с заданными и последний электрически соединен с электронными весами и веб-камерой.
