Устройство для тренировки спортсменов – “Маятник В.И.Шайрера”

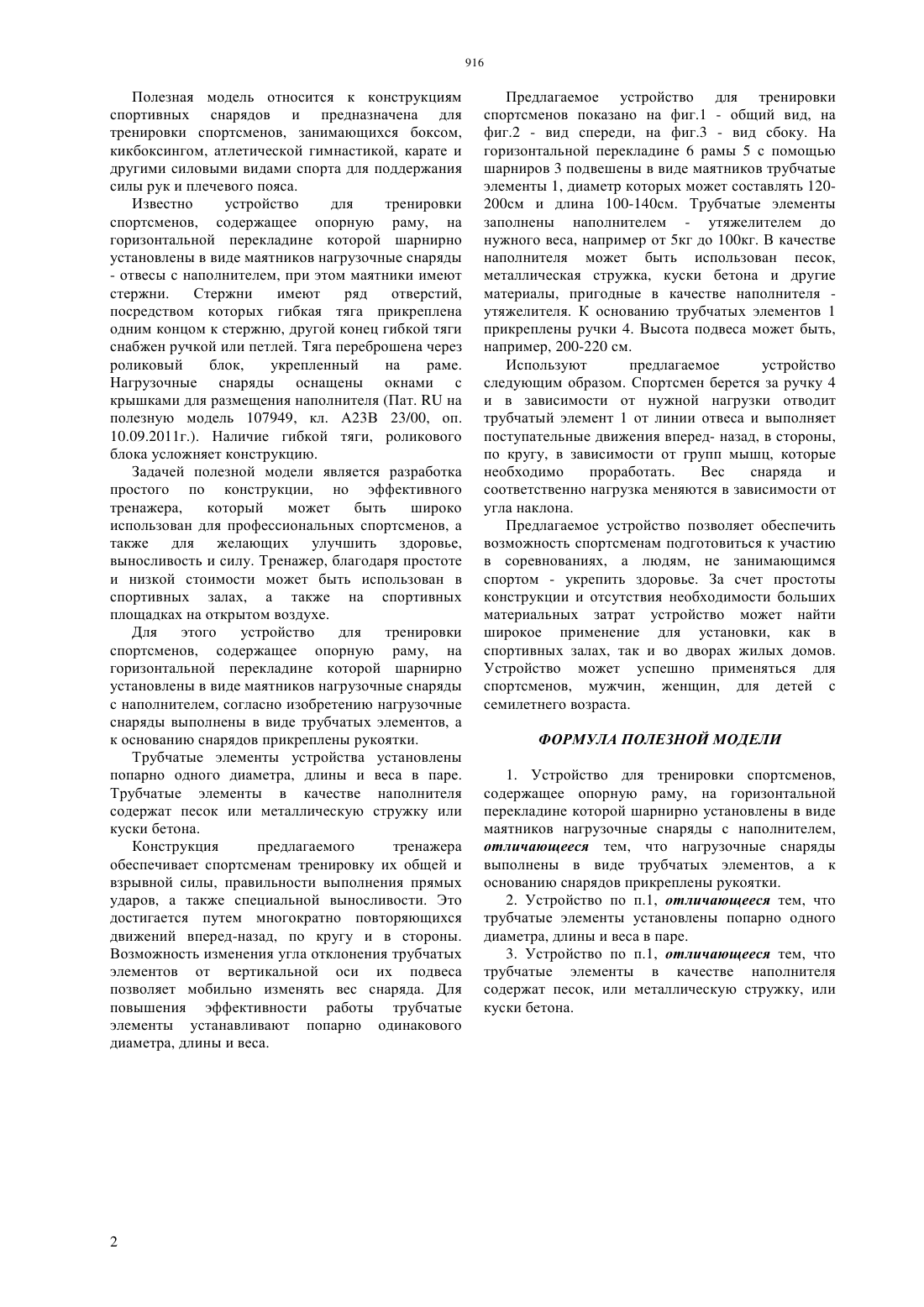

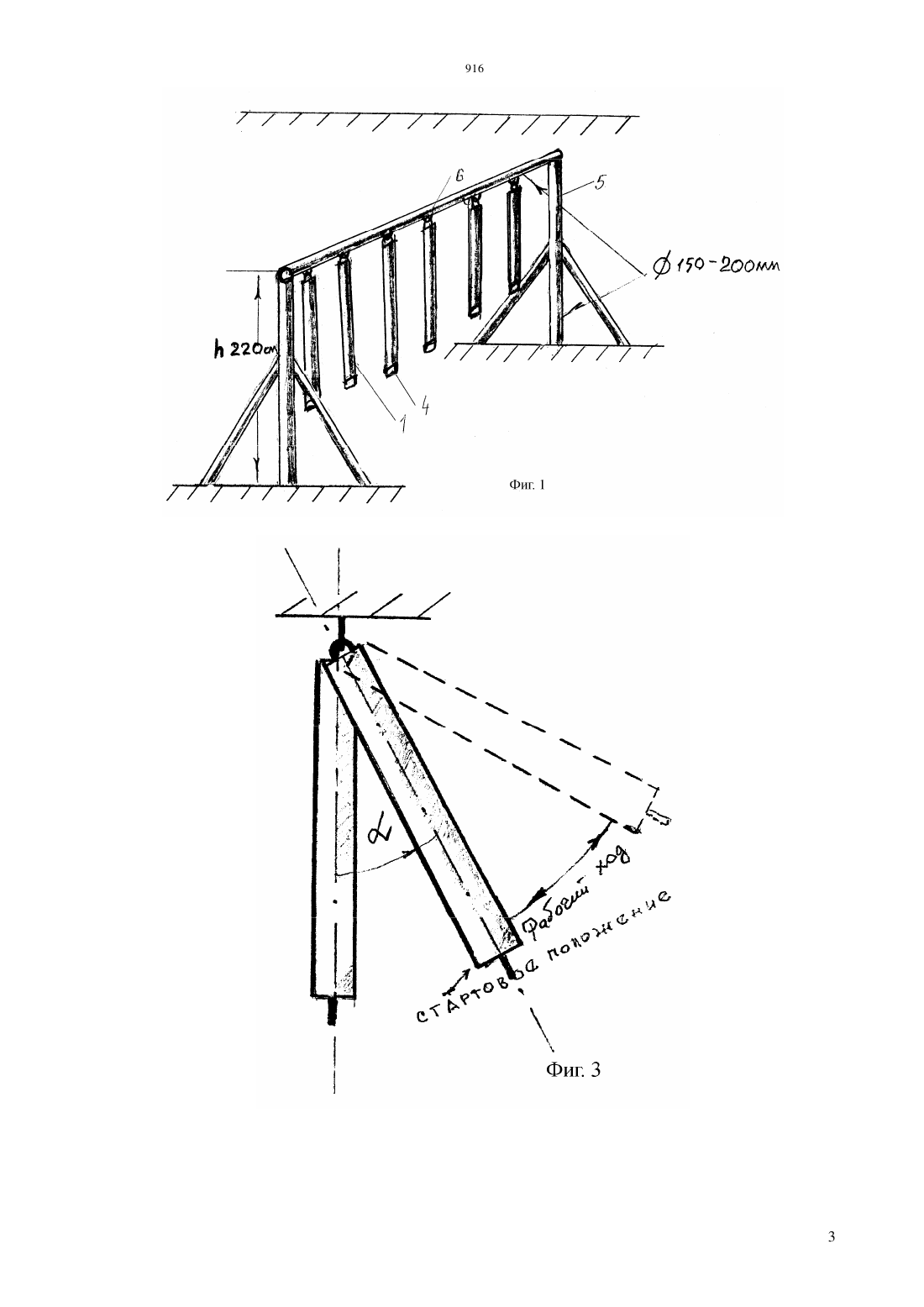

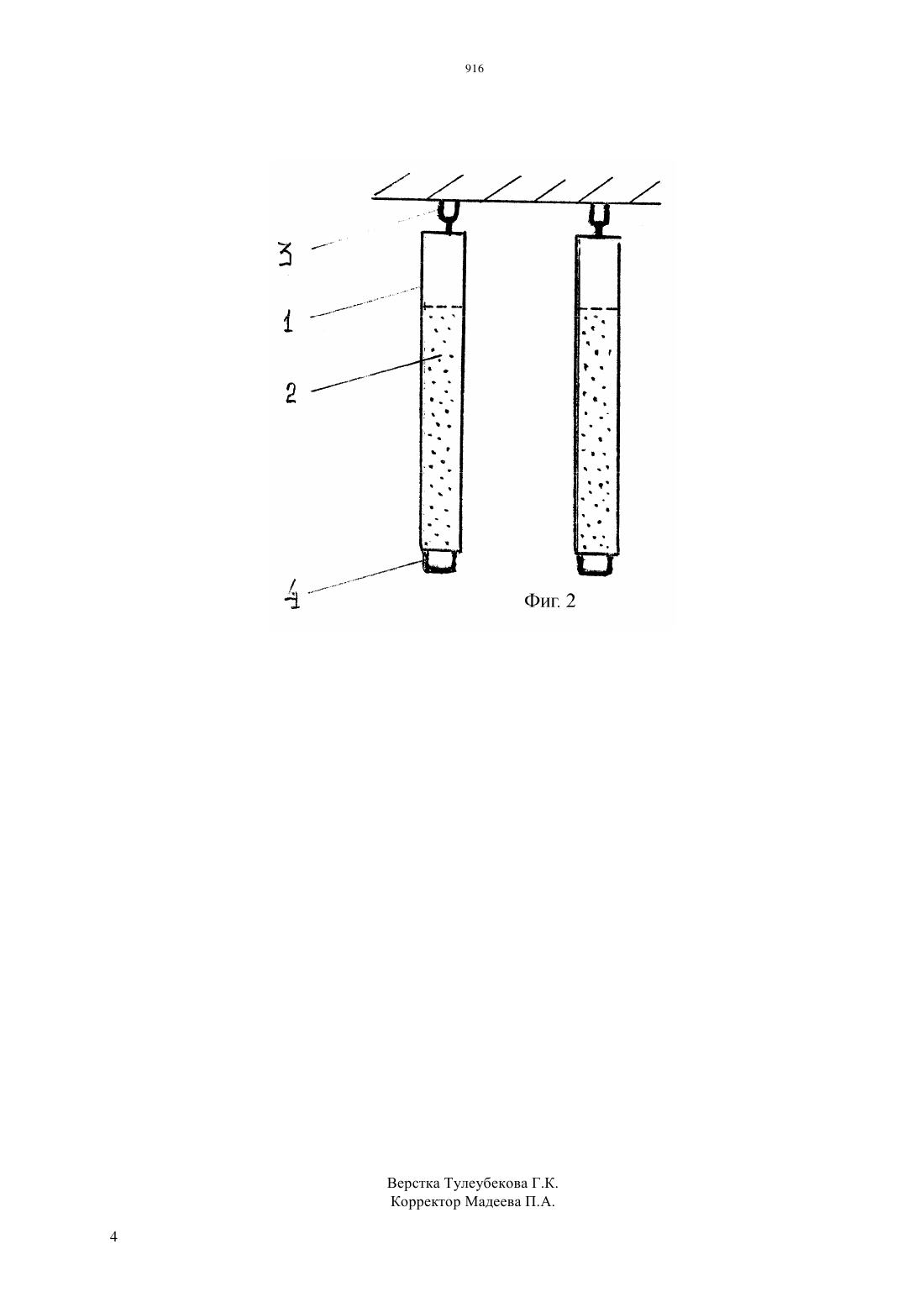

(51) 63 23/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ Устройство для тренировки спортсменов содержит опорную раму, на горизонтальной перекладине которой шарнирно установлены в виде маятников нагрузочные снаряды с наполнителем,причем нагрузочные снаряды выполнены в виде трубчатых элементов, а к основанию снарядов прикреплены рукоятки. Трубчатые элементы устройства установлены попарно одного диаметра,длины и веса в паре. В качестве наполнителя содержат песок или металлическую стружку или куски бетона. Простое по конструкции, не дорогое устройство пригодно, не только для профессионалов, но также и для людей, занимающихся в группах здоровья.(72) Шайрер Владимир Иванович Новосельцев Виктор Павлович(56) Патент на полезную модель РФ 107949, 2011(54) УСТРОЙСТВО ДЛЯ ТРЕНИРОВКИ СПОРТСМЕНОВ МАЯТНИК В.И. ШАЙРЕРА(57) Полезная модель относится к конструкциям спортивных снарядов и предназначена для тренировки спортсменов, занимающихся боксом,кикбоксингом, атлетической гимнастикой, карате и другими ударными видами спорта для поддержания силы рук и плечевого пояса. Полезная модель относится к конструкциям спортивных снарядов и предназначена для тренировки спортсменов, занимающихся боксом,кикбоксингом, атлетической гимнастикой, карате и другими силовыми видами спорта для поддержания силы рук и плечевого пояса. Известно устройство для тренировки спортсменов, содержащее опорную раму, на горизонтальной перекладине которой шарнирно установлены в виде маятников нагрузочные снаряды- отвесы с наполнителем, при этом маятники имеют стержни. Стержни имеют ряд отверстий,посредством которых гибкая тяга прикреплена одним концом к стержню, другой конец гибкой тяги снабжен ручкой или петлей. Тяга переброшена через роликовый блок,укрепленный на раме. Нагрузочные снаряды оснащены окнами с крышками для размещения наполнителя (Пат.на полезную модель 107949, кл. А 23 В 23/00, оп. 10.09.2011 г.). Наличие гибкой тяги, роликового блока усложняет конструкцию. Задачей полезной модели является разработка простого по конструкции, но эффективного тренажера,который может быть широко использован для профессиональных спортсменов, а также для желающих улучшить здоровье,выносливость и силу. Тренажер, благодаря простоте и низкой стоимости может быть использован в спортивных залах, а также на спортивных площадках на открытом воздухе. Для этого устройство для тренировки спортсменов, содержащее опорную раму, на горизонтальной перекладине которой шарнирно установлены в виде маятников нагрузочные снаряды с наполнителем, согласно изобретению нагрузочные снаряды выполнены в виде трубчатых элементов, а к основанию снарядов прикреплены рукоятки. Трубчатые элементы устройства установлены попарно одного диаметра, длины и веса в паре. Трубчатые элементы в качестве наполнителя содержат песок или металлическую стружку или куски бетона. Конструкция предлагаемого тренажера обеспечивает спортсменам тренировку их общей и взрывной силы, правильности выполнения прямых ударов, а также специальной выносливости. Это достигается путем многократно повторяющихся движений вперед-назад, по кругу и в стороны. Возможность изменения угла отклонения трубчатых элементов от вертикальной оси их подвеса позволяет мобильно изменять вес снаряда. Для повышения эффективности работы трубчатые элементы устанавливают попарно одинакового диаметра, длины и веса. Предлагаемое устройство для тренировки спортсменов показано на фиг.1 - общий вид, на фиг.2 - вид спереди, на фиг.3 - вид сбоку. На горизонтальной перекладине 6 рамы 5 с помощью шарниров 3 подвешены в виде маятников трубчатые элементы 1, диаметр которых может составлять 120200 см и длина 100-140 см. Трубчатые элементы заполнены наполнителем - утяжелителем до нужного веса, например от 5 кг до 100 кг. В качестве наполнителя может быть использован песок,металлическая стружка, куски бетона и другие материалы, пригодные в качестве наполнителя утяжелителя. К основанию трубчатых элементов 1 прикреплены ручки 4. Высота подвеса может быть,например, 200-220 см. Используют предлагаемое устройство следующим образом. Спортсмен берется за ручку 4 и в зависимости от нужной нагрузки отводит трубчатый элемент 1 от линии отвеса и выполняет поступательные движения вперед- назад, в стороны,по кругу, в зависимости от групп мышц, которые необходимо проработать. Вес снаряда и соответственно нагрузка меняются в зависимости от угла наклона. Предлагаемое устройство позволяет обеспечить возможность спортсменам подготовиться к участию в соревнованиях, а людям, не занимающимся спортом - укрепить здоровье. За счет простоты конструкции и отсутствия необходимости больших материальных затрат устройство может найти широкое применение для установки, как в спортивных залах, так и во дворах жилых домов. Устройство может успешно применяться для спортсменов, мужчин, женщин, для детей с семилетнего возраста. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Устройство для тренировки спортсменов,содержащее опорную раму, на горизонтальной перекладине которой шарнирно установлены в виде маятников нагрузочные снаряды с наполнителем,отличающееся тем, что нагрузочные снаряды выполнены в виде трубчатых элементов, а к основанию снарядов прикреплены рукоятки. 2. Устройство по п.1, отличающееся тем, что трубчатые элементы установлены попарно одного диаметра, длины и веса в паре. 3. Устройство по п.1, отличающееся тем, что трубчатые элементы в качестве наполнителя содержат песок, или металлическую стружку, или куски бетона.
