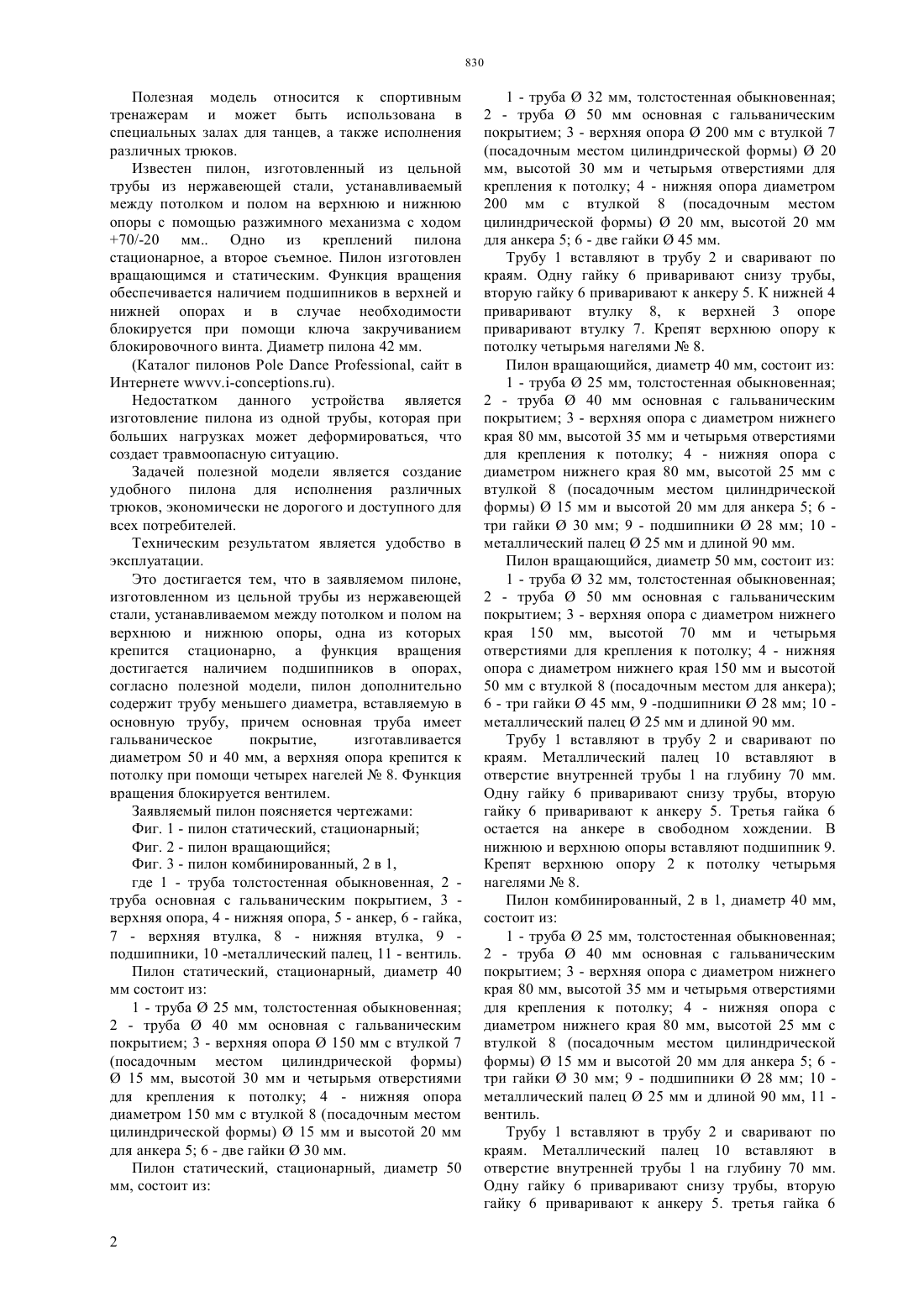

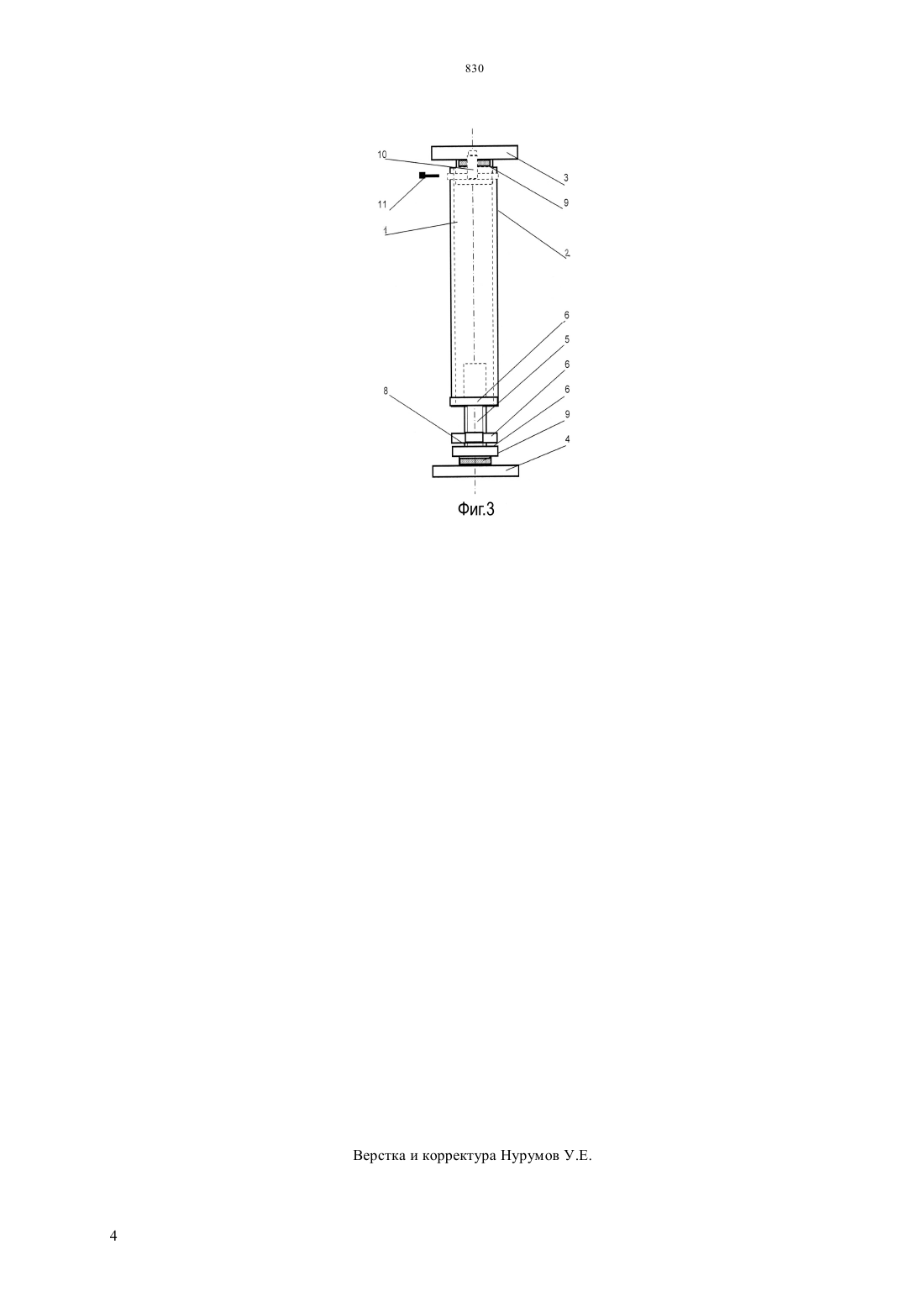

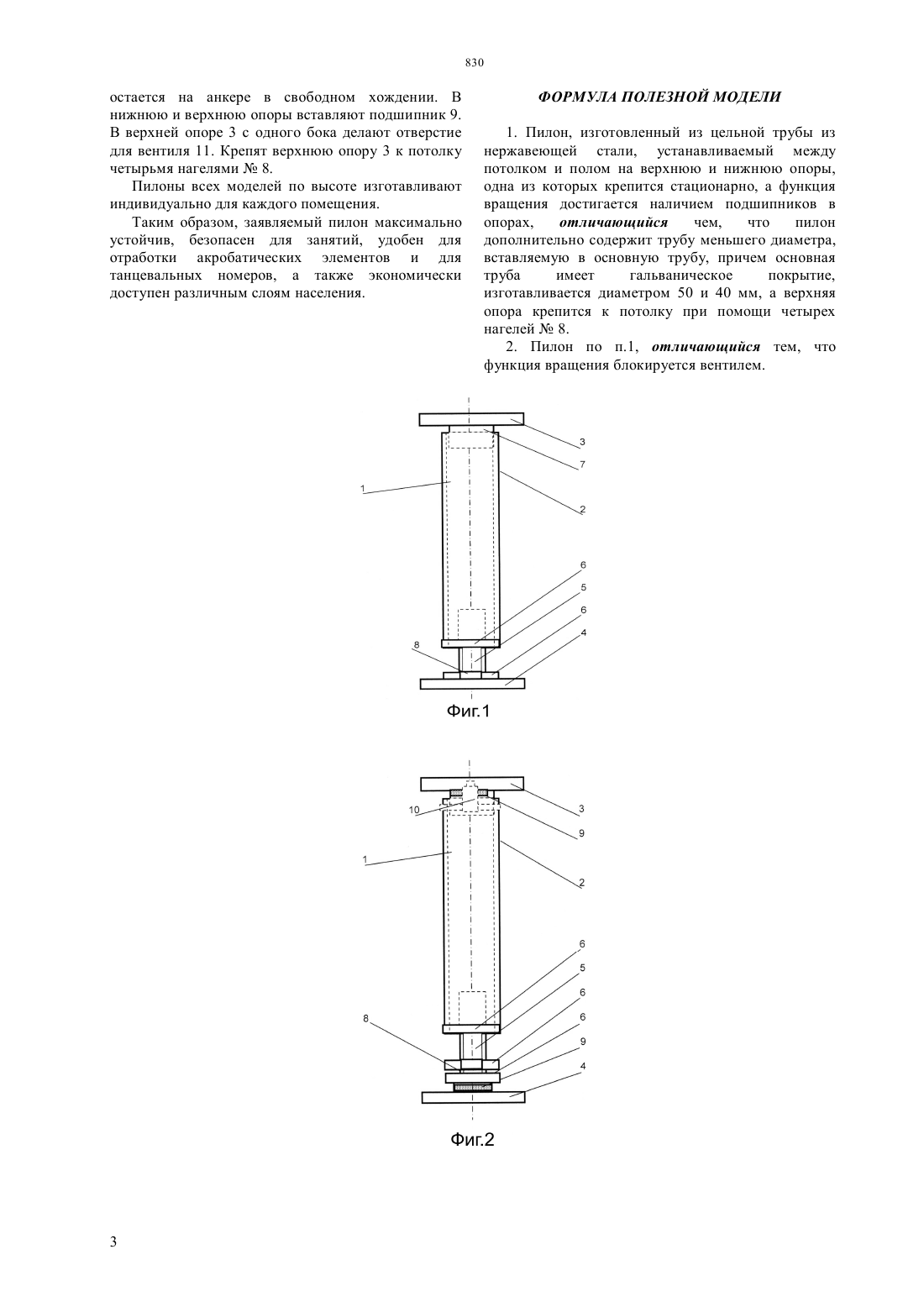

КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ Это достигается тем, что в заявляемом пилоне,изготовленном из цельной трубы из нержавеющей стали, устанавливаемом между потолком и полом на верхнюю и нижнюю опоры, одна из которых крепится стационарно, а функция вращения достигается наличием подшипников в опорах,согласно полезной модели, пилон дополнительно содержит трубу меньшего диаметра, вставляемую в основную трубу, причем основная труба имеет гальваническое покрытие,изготавливается диаметром 50 и 40 мм, а верхняя опора крепится к потолку при помощи четырех нагелей 8. Функция вращения блокируется вентилем.(57) Полезная модель относится к спортивным тренажерам и может быть использована в специальных залах для танцев, а также исполнения различных трюков. Техническим результатом является удобство в эксплуатации. Полезная модель относится к спортивным тренажерам и может быть использована в специальных залах для танцев, а также исполнения различных трюков. Известен пилон, изготовленный из цельной трубы из нержавеющей стали, устанавливаемый между потолком и полом на верхнюю и нижнюю опоры с помощью разжимного механизма с ходом 70/-20 мм Одно из креплений пилона стационарное, а второе съемное. Пилон изготовлен вращающимся и статическим. Функция вращения обеспечивается наличием подшипников в верхней и нижней опорах и в случае необходимости блокируется при помощи ключа закручиванием блокировочного винта. Диаметр пилона 42 мм.(Каталог пилонов, сайт в Интернете .-.). Недостатком данного устройства является изготовление пилона из одной трубы, которая при больших нагрузках может деформироваться, что создает травмоопасную ситуацию. Задачей полезной модели является создание удобного пилона для исполнения различных трюков, экономически не дорогого и доступного для всех потребителей. Техническим результатом является удобство в эксплуатации. Это достигается тем, что в заявляемом пилоне,изготовленном из цельной трубы из нержавеющей стали, устанавливаемом между потолком и полом на верхнюю и нижнюю опоры, одна из которых крепится стационарно, а функция вращения достигается наличием подшипников в опорах,согласно полезной модели, пилон дополнительно содержит трубу меньшего диаметра, вставляемую в основную трубу, причем основная труба имеет гальваническое покрытие,изготавливается диаметром 50 и 40 мм, а верхняя опора крепится к потолку при помощи четырех нагелей 8. Функция вращения блокируется вентилем. Заявляемый пилон поясняется чертежами Фиг. 1 - пилон статический, стационарный Фиг. 2 - пилон вращающийся Фиг. 3 - пилон комбинированный, 2 в 1,где 1 - труба толстостенная обыкновенная, 2 труба основная с гальваническим покрытием, 3 верхняя опора, 4 - нижняя опора, 5 - анкер, 6 - гайка,7 - верхняя втулка, 8 - нижняя втулка, 9 подшипники, 10 -металлический палец, 11 - вентиль. Пилон статический, стационарный, диаметр 40 мм состоит из 1 - труба 25 мм, толстостенная обыкновенная 2 - труба 40 мм основная с гальваническим покрытием 3 - верхняя опора 150 мм с втулкой 7(посадочным местом цилиндрической формы)15 мм, высотой 30 мм и четырьмя отверстиями для крепления к потолку 4 - нижняя опора диаметром 150 мм с втулкой 8 (посадочным местом цилиндрической формы)15 мм и высотой 20 мм для анкера 5 6 - две гайки 30 мм. Пилон статический, стационарный, диаметр 50 мм, состоит из(посадочным местом цилиндрической формы)20 мм, высотой 30 мм и четырьмя отверстиями для крепления к потолку 4 - нижняя опора диаметром 200 мм с втулкой 8 (посадочным местом цилиндрической формы)20 мм, высотой 20 мм для анкера 5 6 - две гайки 45 мм. Трубу 1 вставляют в трубу 2 и сваривают по краям. Одну гайку 6 приваривают снизу трубы,вторую гайку 6 приваривают к анкеру 5. К нижней 4 приваривают втулку 8, к верхней 3 опоре приваривают втулку 7. Крепят верхнюю опору к потолку четырьмя нагелями 8. Пилон вращающийся, диаметр 40 мм, состоит из 1 - труба 25 мм, толстостенная обыкновенная 2 - труба 40 мм основная с гальваническим покрытием 3 - верхняя опора с диаметром нижнего края 80 мм, высотой 35 мм и четырьмя отверстиями для крепления к потолку 4 - нижняя опора с диаметром нижнего края 80 мм, высотой 25 мм с втулкой 8 (посадочным местом цилиндрической формы)15 мм и высотой 20 мм для анкера 5 6 три гайки 30 мм 9 - подшипники 28 мм 10 металлический палец 25 мм и длиной 90 мм. Пилон вращающийся, диаметр 50 мм, состоит из 1 - труба 32 мм, толстостенная обыкновенная 2 - труба 50 мм основная с гальваническим покрытием 3 - верхняя опора с диаметром нижнего края 150 мм, высотой 70 мм и четырьмя отверстиями для крепления к потолку 4 - нижняя опора с диаметром нижнего края 150 мм и высотой 50 мм с втулкой 8 (посадочным местом для анкера) 6 - три гайки 45 мм, 9 -подшипники 28 мм 10 металлический палец 25 мм и длиной 90 мм. Трубу 1 вставляют в трубу 2 и сваривают по краям. Металлический палец 10 вставляют в отверстие внутренней трубы 1 на глубину 70 мм. Одну гайку 6 приваривают снизу трубы, вторую гайку 6 приваривают к анкеру 5. Третья гайка 6 остается на анкере в свободном хождении. В нижнюю и верхнюю опоры вставляют подшипник 9. Крепят верхнюю опору 2 к потолку четырьмя нагелями 8. Пилон комбинированный, 2 в 1, диаметр 40 мм,состоит из 1 - труба 25 мм, толстостенная обыкновенная 2 - труба 40 мм основная с гальваническим покрытием 3 - верхняя опора с диаметром нижнего края 80 мм, высотой 35 мм и четырьмя отверстиями для крепления к потолку 4 - нижняя опора с диаметром нижнего края 80 мм, высотой 25 мм с втулкой 8 (посадочным местом цилиндрической формы)15 мм и высотой 20 мм для анкера 5 6 три гайки 30 мм 9 - подшипники 28 мм 10 металлический палец 25 мм и длиной 90 мм, 11 вентиль. Трубу 1 вставляют в трубу 2 и сваривают по краям. Металлический палец 10 вставляют в отверстие внутренней трубы 1 на глубину 70 мм. Одну гайку 6 приваривают снизу трубы, вторую гайку 6 приваривают к анкеру 5. третья гайка 6 остается на анкере в свободном хождении. В нижнюю и верхнюю опоры вставляют подшипник 9. В верхней опоре 3 с одного бока делают отверстие для вентиля 11. Крепят верхнюю опору 3 к потолку четырьмя нагелями 8. Пилоны всех моделей по высоте изготавливают индивидуально для каждого помещения. Таким образом, заявляемый пилон максимально устойчив, безопасен для занятий, удобен для отработки акробатических элементов и для танцевальных номеров, а также экономически доступен различным слоям населения. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Пилон, изготовленный из цельной трубы из нержавеющей стали, устанавливаемый между потолком и полом на верхнюю и нижнюю опоры,одна из которых крепится стационарно, а функция вращения достигается наличием подшипников в опорах,отличающийся чем,что пилон дополнительно содержит трубу меньшего диаметра,вставляемую в основную трубу, причем основная труба имеет гальваническое покрытие,изготавливается диаметром 50 и 40 мм, а верхняя опора крепится к потолку при помощи четырех нагелей 8. 2. Пилон по п.1, отличающийся тем, что функция вращения блокируется вентилем.
