Вибратор

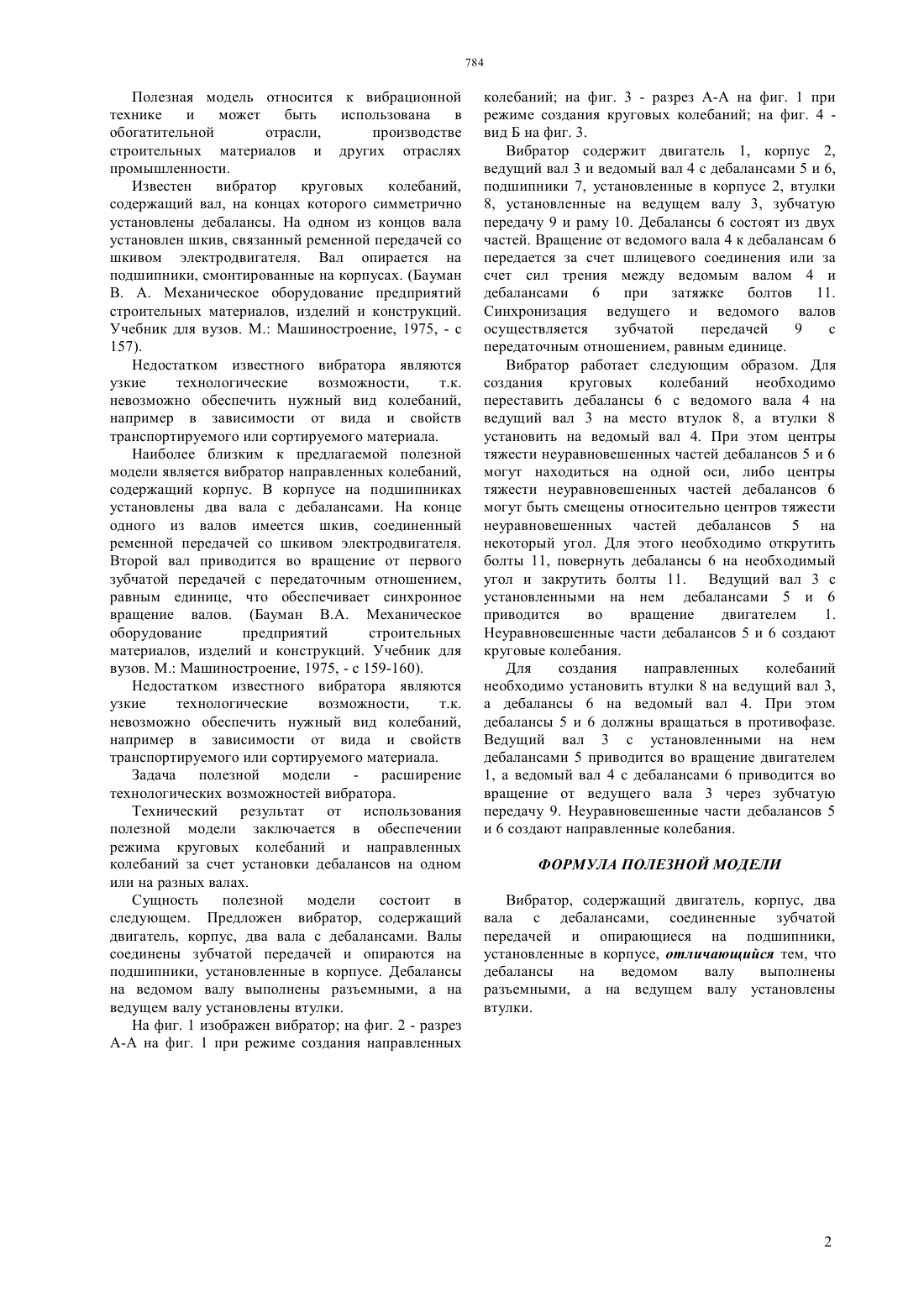

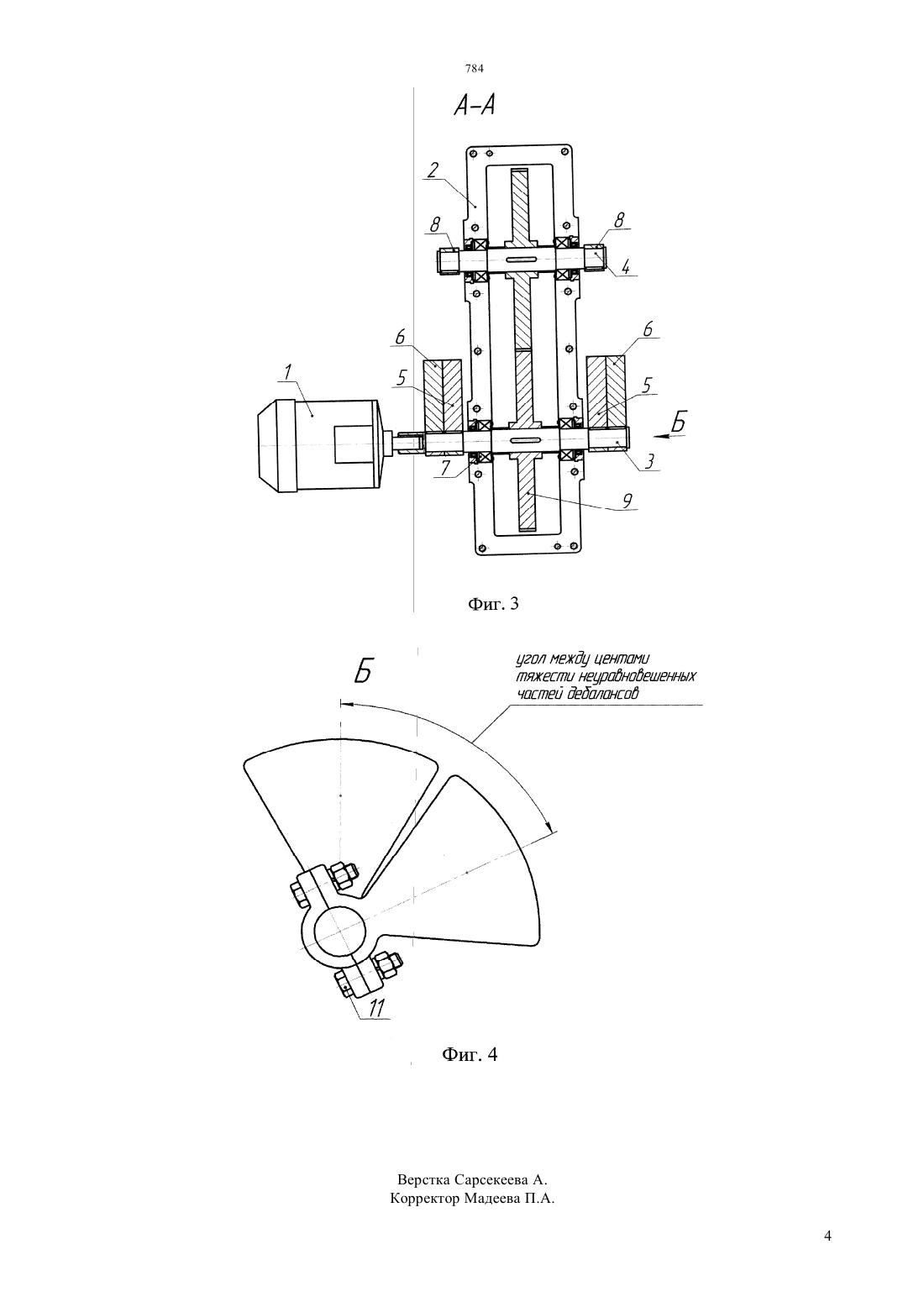

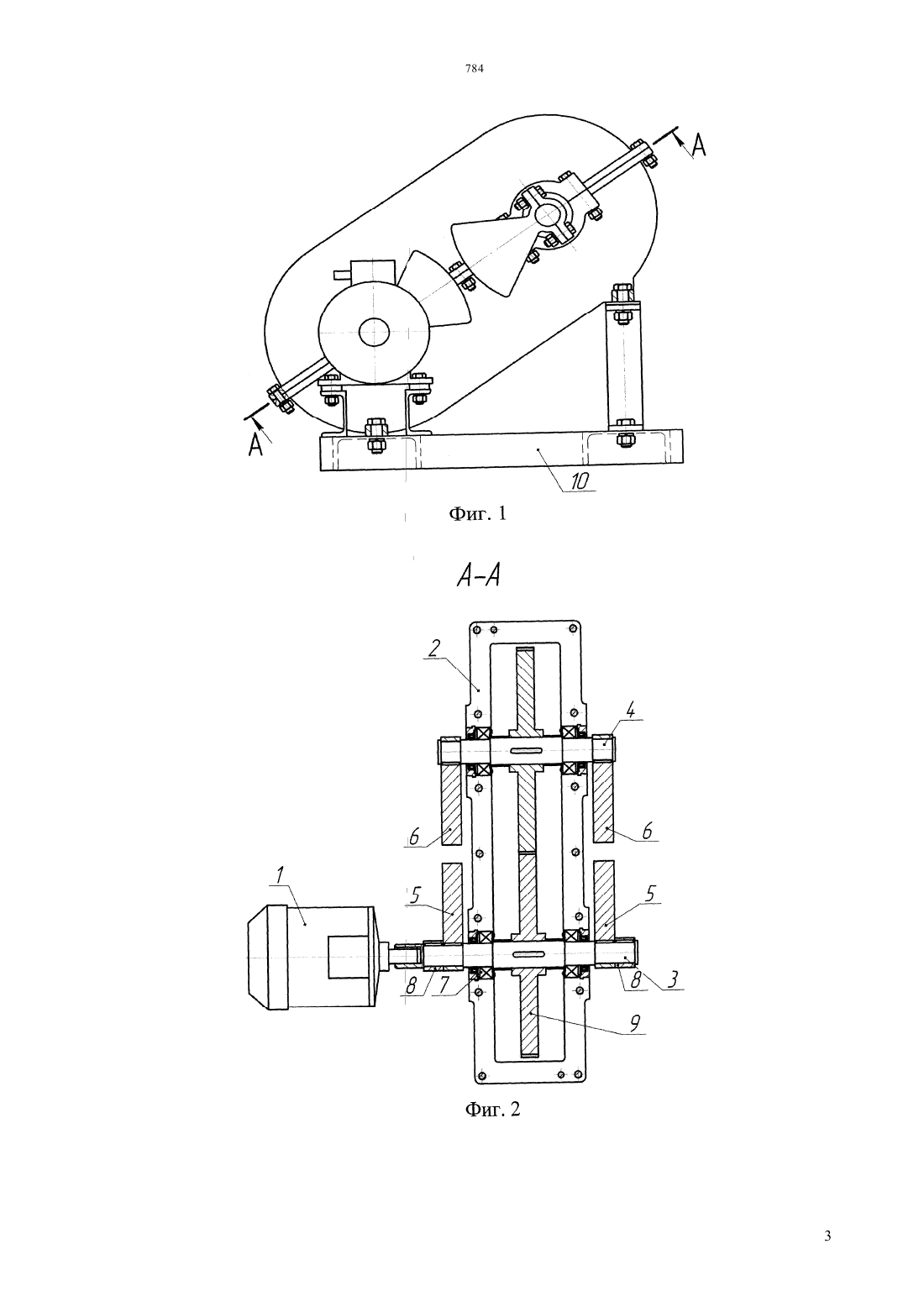

(51) 03 3/00 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ обогатительной отрасли,производстве строительных материалов и других отраслях промышленности. Задача полезной модели расширение технологических возможностей вибратора. Технический результат от использования полезной модели заключается в обеспечении режима круговых колебаний и направленных колебаний за счет установки дебалансов на одном или на разных валах. Вибратор, содержащий двигатель, корпус, два вала с дебалансами. Валы соединены зубчатой передачей и опираются на подшипники, установленные в корпусе. Дебалансы на ведомом валу выполнены разъемными, а на ведущем валу установлены втулки.(72) Смурыгин Алексей Викторович Гурьянов Георгий Александрович(73) Республиканское государственное казенное предприятие Восточно-Казахстанский государственный технический университет им. Д.Серикбаева Министерства образования и науки Республики Казахстан(56) В. А. Бауман. Механическое оборудование предприятий строительных материалов, изделий и конструкций. Учебник для вузов. М. Машиностроение, 1975, - с. 159-160(57) Полезная модель относится к вибрационной технике и может быть использована в Полезная модель относится к вибрационной технике и может быть использована в обогатительной отрасли,производстве строительных материалов и других отраслях промышленности. Известен вибратор круговых колебаний,содержащий вал, на концах которого симметрично установлены дебалансы. На одном из концов вала установлен шкив, связанный ременной передачей со шкивом электродвигателя. Вал опирается на подшипники, смонтированные на корпусах. (Бауман В. А. Механическое оборудование предприятий строительных материалов, изделий и конструкций. Учебник для вузов. М. Машиностроение, 1975, - с 157). Недостатком известного вибратора являются узкие технологические возможности,т.к. невозможно обеспечить нужный вид колебаний,например в зависимости от вида и свойств транспортируемого или сортируемого материала. Наиболее близким к предлагаемой полезной модели является вибратор направленных колебаний,содержащий корпус. В корпусе на подшипниках установлены два вала с дебалансами. На конце одного из валов имеется шкив, соединенный ременной передачей со шкивом электродвигателя. Второй вал приводится во вращение от первого зубчатой передачей с передаточным отношением,равным единице, что обеспечивает синхронное вращение валов. (Бауман В.А. Механическое оборудование предприятий строительных материалов, изделий и конструкций. Учебник для вузов. М. Машиностроение, 1975, - с 159-160). Недостатком известного вибратора являются узкие технологические возможности,т.к. невозможно обеспечить нужный вид колебаний,например в зависимости от вида и свойств транспортируемого или сортируемого материала. Задача полезной модели - расширение технологических возможностей вибратора. Технический результат от использования полезной модели заключается в обеспечении режима круговых колебаний и направленных колебаний за счет установки дебалансов на одном или на разных валах. Сущность полезной модели состоит в следующем. Предложен вибратор, содержащий двигатель, корпус, два вала с дебалансами. Валы соединены зубчатой передачей и опираются на подшипники, установленные в корпусе. Дебалансы на ведомом валу выполнены разъемными, а на ведущем валу установлены втулки. На фиг. 1 изображен вибратор на фиг. 2 - разрез А-А на фиг. 1 при режиме создания направленных колебаний на фиг. 3 - разрез А-А на фиг. 1 при режиме создания круговых колебаний на фиг. 4 вид Б на фиг. 3. Вибратор содержит двигатель 1, корпус 2,ведущий вал 3 и ведомый вал 4 с дебалансами 5 и 6,подшипники 7, установленные в корпусе 2, втулки 8, установленные на ведущем валу 3, зубчатую передачу 9 и раму 10. Дебалансы 6 состоят из двух частей. Вращение от ведомого вала 4 к дебалансам 6 передается за счет шлицевого соединения или за счет сил трения между ведомым валом 4 и дебалансами 6 при затяжке болтов 11. Синхронизация ведущего и ведомого валов осуществляется зубчатой передачей 9 с передаточным отношением, равным единице. Вибратор работает следующим образом. Для создания круговых колебаний необходимо переставить дебалансы 6 с ведомого вала 4 на ведущий вал 3 на место втулок 8, а втулки 8 установить на ведомый вал 4. При этом центры тяжести неуравновешенных частей дебалансов 5 и 6 могут находиться на одной оси, либо центры тяжести неуравновешенных частей дебалансов 6 могут быть смещены относительно центров тяжести неуравновешенных частей дебалансов 5 на некоторый угол. Для этого необходимо открутить болты 11, повернуть дебалансы 6 на необходимый угол и закрутить болты 11. Ведущий вал 3 с установленными на нем дебалансами 5 и 6 приводится во вращение двигателем 1. Неуравновешенные части дебалансов 5 и 6 создают круговые колебания. Для создания направленных колебаний необходимо установить втулки 8 на ведущий вал 3,а дебалансы 6 на ведомый вал 4. При этом дебалансы 5 и 6 должны вращаться в противофазе. Ведущий вал 3 с установленными на нем дебалансами 5 приводится во вращение двигателем 1, а ведомый вал 4 с дебалансами 6 приводится во вращение от ведущего вала 3 через зубчатую передачу 9. Неуравновешенные части дебалансов 5 и 6 создают направленные колебания. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Вибратор, содержащий двигатель, корпус, два вала с дебалансами, соединенные зубчатой передачей и опирающиеся на подшипники,установленные в корпусе, отличающийся тем, что дебалансы на ведомом валу выполнены разъемными, а на ведущем валу установлены втулки.
