Устройство для восстановления функций опорно-двигательного аппарата “Ходунки”

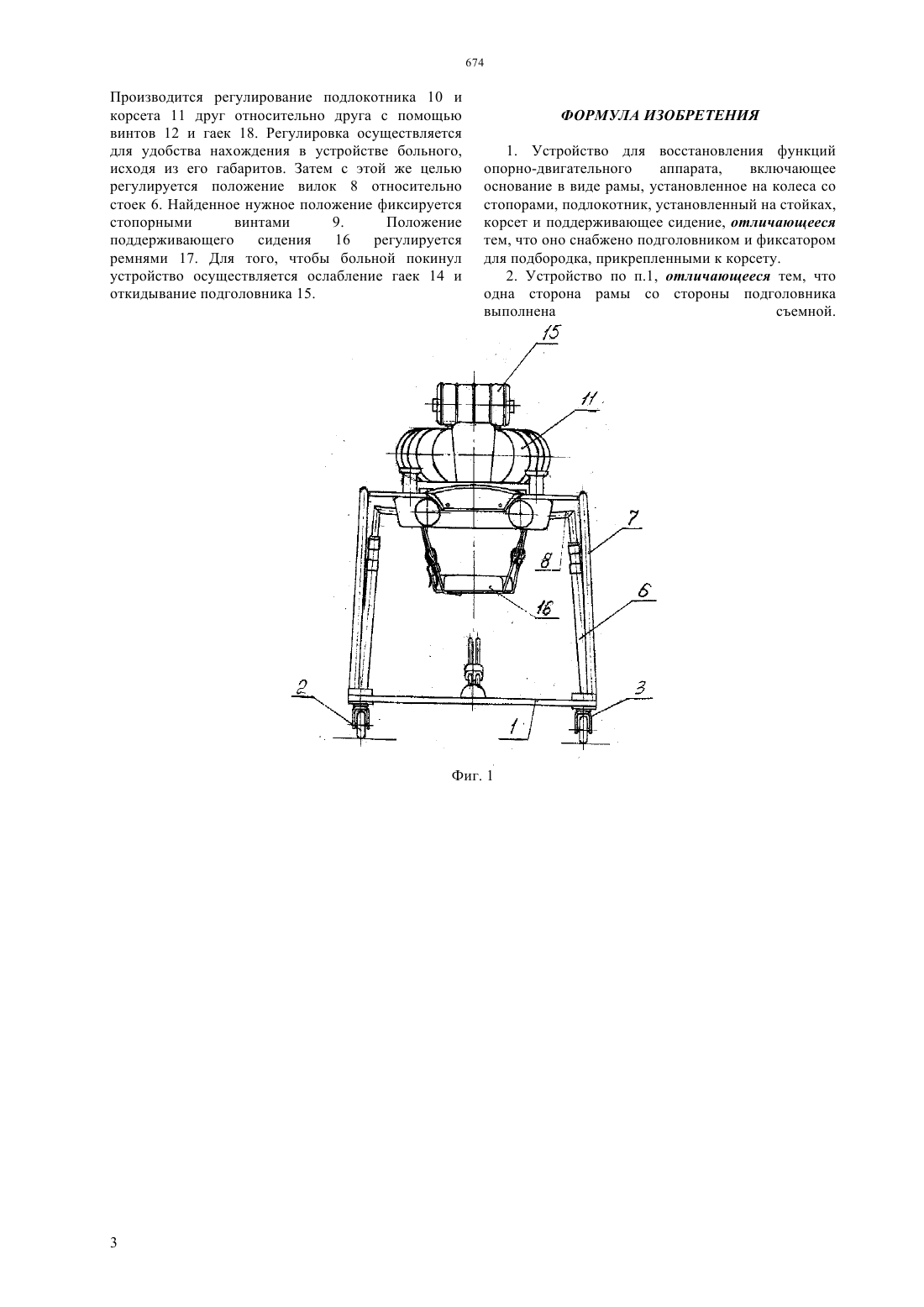

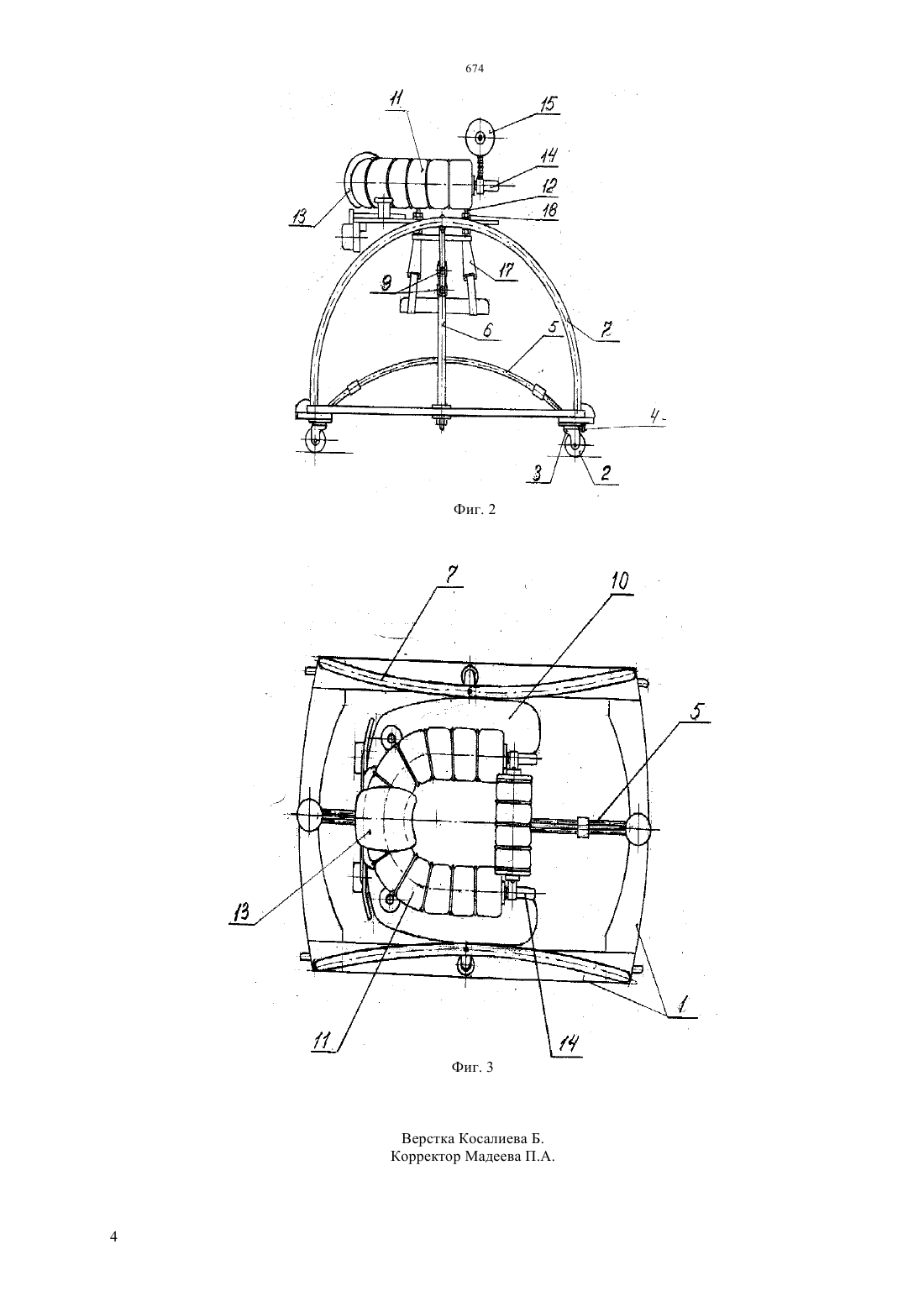

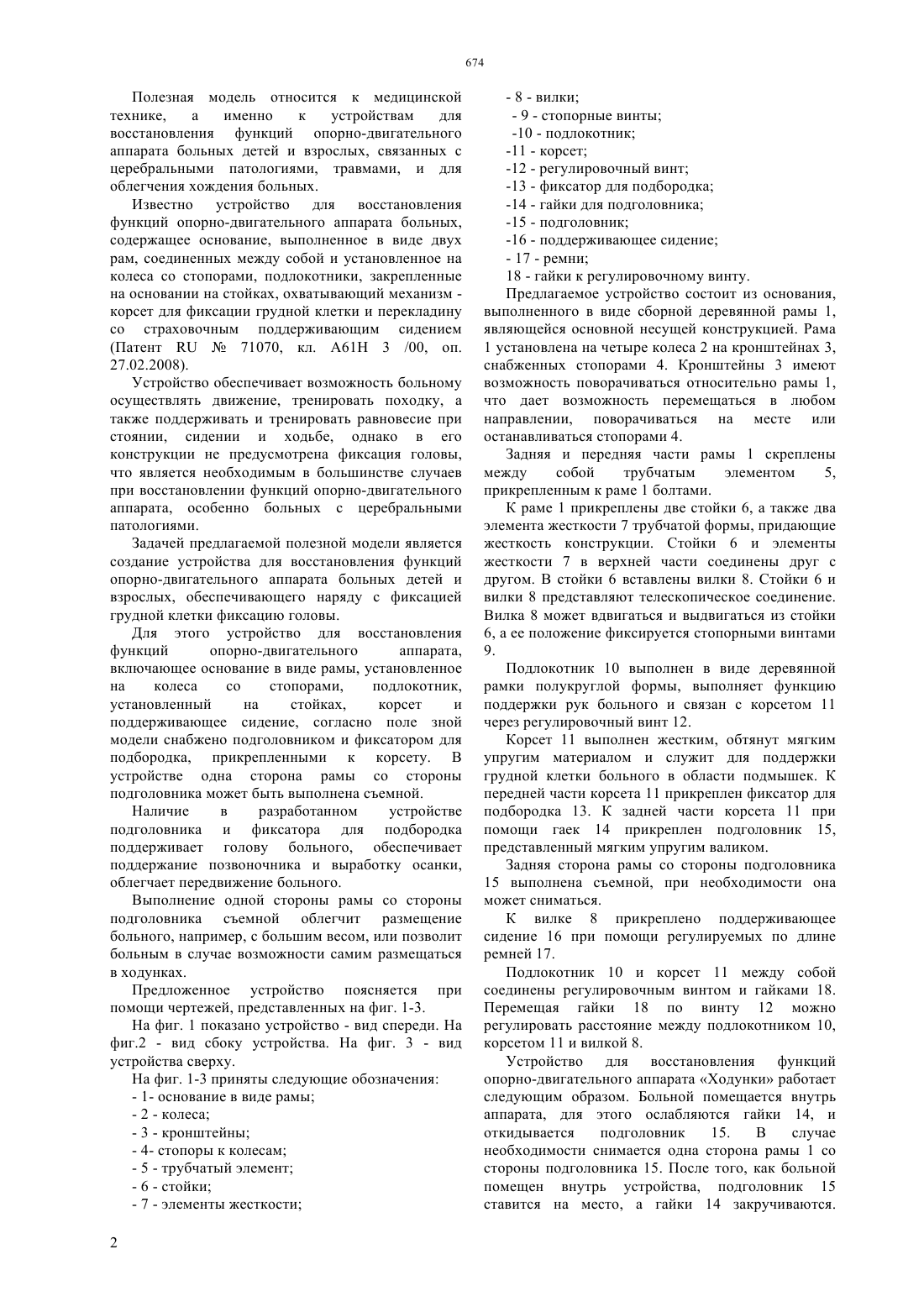

(51) 61 3/04 (2010.10) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ церебральными патологиями, травмами, и для облегчения хождения больных Устройство для восстановления функций опорно-двигательного аппарата включает основание в виде рамы, установленное на колеса со стопорами,подлокотник, установленный на стойках, корсет и поддерживающее сидение при этом оно снабжено подголовником и фиксатором для подбородка,прикрепленными к корсету. В устройстве одна сторона рамы со стороны подголовника выполнена съемной. Устройство обеспечивает возможность больному осуществлять движение, тренировать походку,наряду с фиксацией грудной клетки позволяет осуществить фиксацию головы.(72) Нурмолдаев Елтай Курманиязов Нурдаулет Сайлыбаев Есиркеб Харченко Виталий Кириллович Нурмолдаев Мурат(54) УСТРОЙСТВО ДЛЯ ВОССТАНОВЛЕНИЯ ФУНКЦИЙ ОПОРНО-ДВИГАТЕЛЬНОГО АППАРАТА ХОДУНКИ(57) Полезная модель относится к медицинской технике,а именно к устройствам для восстановления функций опорно-двигательного аппарата больных детей и взрослых, связанных с Полезная модель относится к медицинской технике,а именно к устройствам для восстановления функций опорно-двигательного аппарата больных детей и взрослых, связанных с церебральными патологиями, травмами, и для облегчения хождения больных. Известно устройство для восстановления функций опорно-двигательного аппарата больных,содержащее основание, выполненное в виде двух рам, соединенных между собой и установленное на колеса со стопорами, подлокотники, закрепленные на основании на стойках, охватывающий механизм корсет для фиксации грудной клетки и перекладину со страховочным поддерживающим сидением(Патент 71070, кл. А 61 Н 3 /00, оп. 27.02.2008). Устройство обеспечивает возможность больному осуществлять движение, тренировать походку, а также поддерживать и тренировать равновесие при стоянии, сидении и ходьбе, однако в его конструкции не предусмотрена фиксация головы,что является необходимым в большинстве случаев при восстановлении функций опорно-двигательного аппарата, особенно больных с церебральными патологиями. Задачей предлагаемой полезной модели является создание устройства для восстановления функций опорно-двигательного аппарата больных детей и взрослых, обеспечивающего наряду с фиксацией грудной клетки фиксацию головы. Для этого устройство для восстановления функций опорно-двигательного аппарата,включающее основание в виде рамы, установленное на колеса со стопорами,подлокотник,установленный на стойках,корсет и поддерживающее сидение, согласно поле зной модели снабжено подголовником и фиксатором для подбородка, прикрепленными к корсету. В устройстве одна сторона рамы со стороны подголовника может быть выполнена съемной. Наличие в разработанном устройстве подголовника и фиксатора для подбородка поддерживает голову больного, обеспечивает поддержание позвоночника и выработку осанки,облегчает передвижение больного. Выполнение одной стороны рамы со стороны подголовника съемной облегчит размещение больного, например, с большим весом, или позволит больным в случае возможности самим размещаться в ходунках. Предложенное устройство поясняется при помощи чертежей, представленных на фиг. 1-3. На фиг. 1 показано устройство - вид спереди. На фиг.2 - вид сбоку устройства. На фиг. 3 - вид устройства сверху. На фиг. 1-3 приняты следующие обозначения- 17 - ремни 18 - гайки к регулировочному винту. Предлагаемое устройство состоит из основания,выполненного в виде сборной деревянной рамы 1,являющейся основной несущей конструкцией. Рама 1 установлена на четыре колеса 2 на кронштейнах 3,снабженных стопорами 4. Кронштейны 3 имеют возможность поворачиваться относительно рамы 1,что дает возможность перемещаться в любом направлении, поворачиваться на месте или останавливаться стопорами 4. Задняя и передняя части рамы 1 скреплены между собой трубчатым элементом 5,прикрепленным к раме 1 болтами. К раме 1 прикреплены две стойки 6, а также два элемента жесткости 7 трубчатой формы, придающие жесткость конструкции. Стойки 6 и элементы жесткости 7 в верхней части соединены друг с другом. В стойки 6 вставлены вилки 8. Стойки 6 и вилки 8 представляют телескопическое соединение. Вилка 8 может вдвигаться и выдвигаться из стойки 6, а ее положение фиксируется стопорными винтами 9. Подлокотник 10 выполнен в виде деревянной рамки полукруглой формы, выполняет функцию поддержки рук больного и связан с корсетом 11 через регулировочный винт 12. Корсет 11 выполнен жестким, обтянут мягким упругим материалом и служит для поддержки грудной клетки больного в области подмышек. К передней части корсета 11 прикреплен фиксатор для подбородка 13. К задней части корсета 11 при помощи гаек 14 прикреплен подголовник 15,представленный мягким упругим валиком. Задняя сторона рамы со стороны подголовника 15 выполнена съемной, при необходимости она может сниматься. К вилке 8 прикреплено поддерживающее сидение 16 при помощи регулируемых по длине ремней 17. Подлокотник 10 и корсет 11 между собой соединены регулировочным винтом и гайками 18. Перемещая гайки 18 по винту 12 можно регулировать расстояние между подлокотником 10,корсетом 11 и вилкой 8. Устройство для восстановления функций опорно-двигательного аппарата Ходунки работает следующим образом. Больной помещается внутрь аппарата, для этого ослабляются гайки 14, и откидывается подголовник 15. В случае необходимости снимается одна сторона рамы 1 со стороны подголовника 15. После того, как больной помещен внутрь устройства, подголовник 15 ставится на место, а гайки 14 закручиваются. Производится регулирование подлокотника 10 и корсета 11 друг относительно друга с помощью винтов 12 и гаек 18. Регулировка осуществляется для удобства нахождения в устройстве больного,исходя из его габаритов. Затем с этой же целью регулируется положение вилок 8 относительно стоек 6. Найденное нужное положение фиксируется стопорными винтами 9. Положение поддерживающего сидения 16 регулируется ремнями 17. Для того, чтобы больной покинул устройство осуществляется ослабление гаек 14 и откидывание подголовника 15. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для восстановления функций опорно-двигательного аппарата,включающее основание в виде рамы, установленное на колеса со стопорами, подлокотник, установленный на стойках,корсет и поддерживающее сидение, отличающееся тем, что оно снабжено подголовником и фиксатором для подбородка, прикрепленными к корсету. 2. Устройство по п.1, отличающееся тем, что одна сторона рамы со стороны подголовника выполнена съемной.
