Тир “Ромашка” с дистанционным управлением мишенями

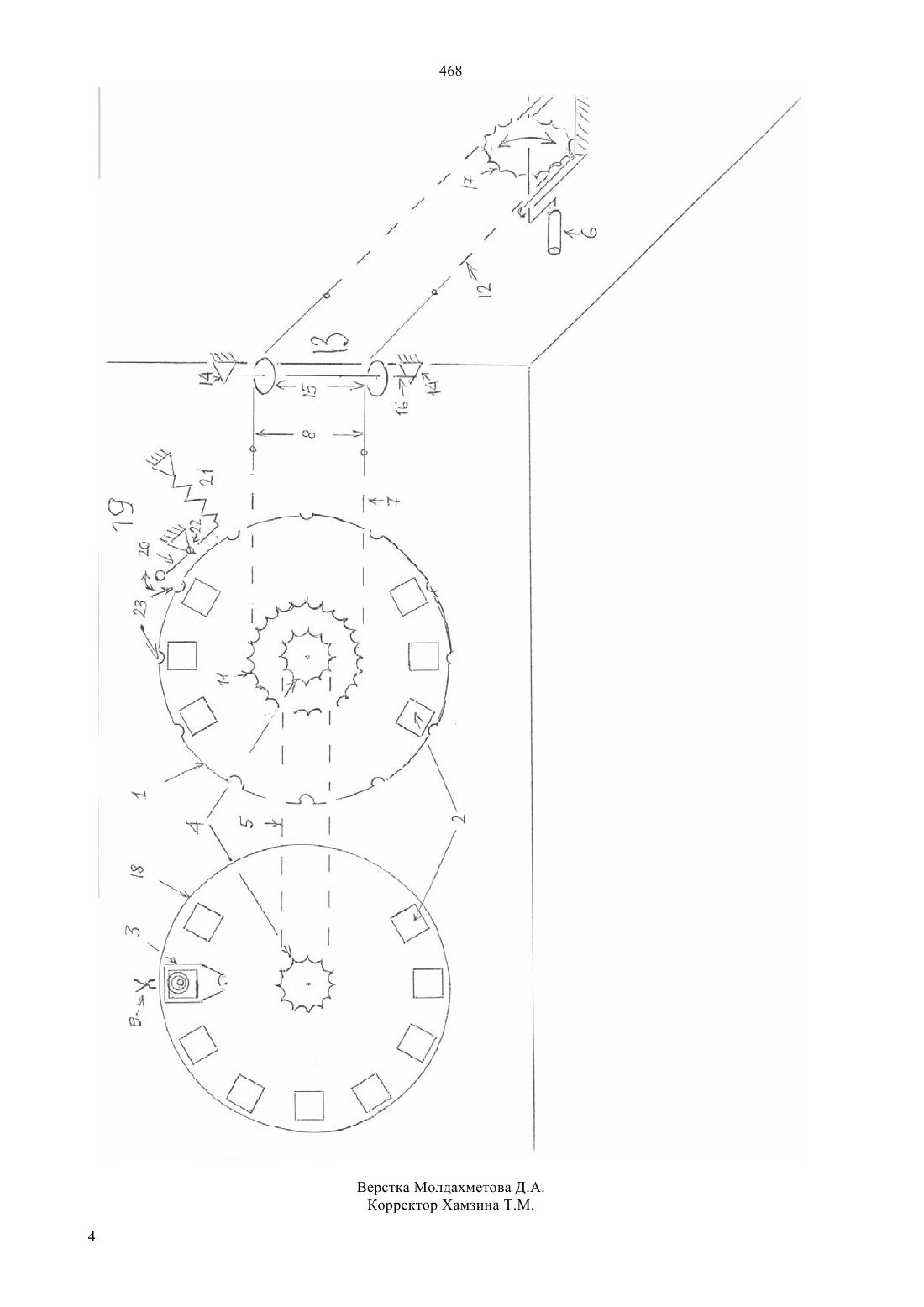

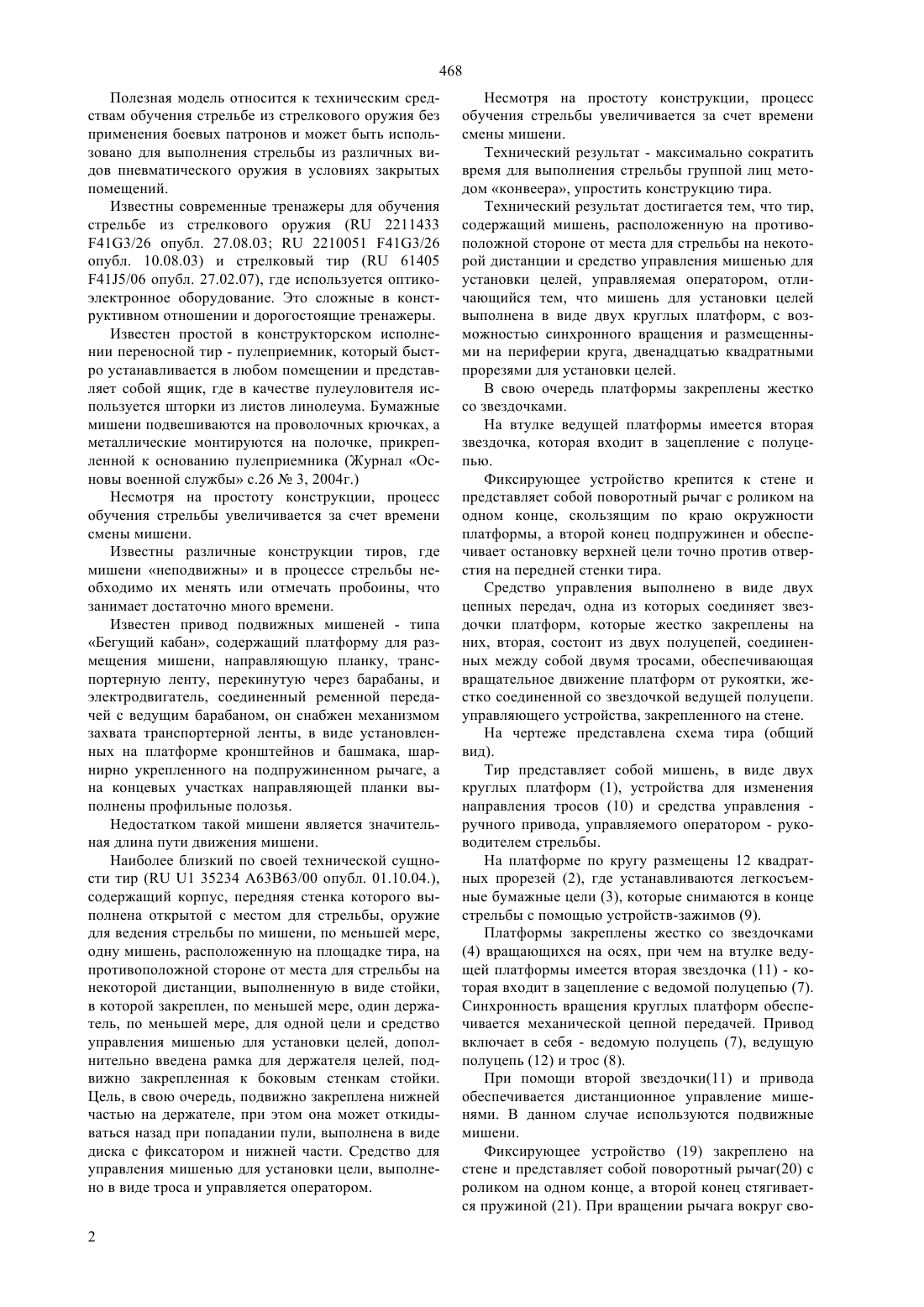

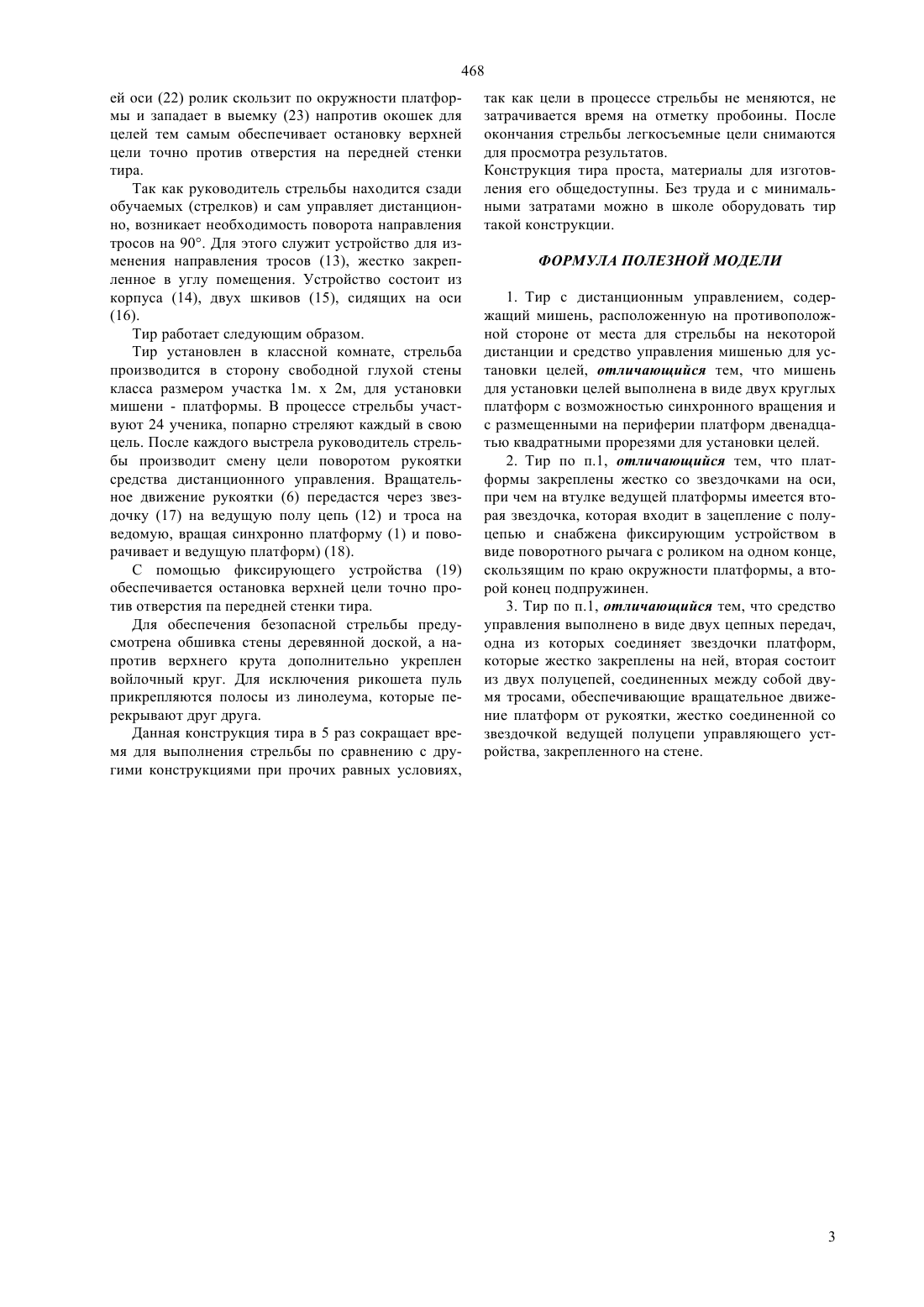

(51) 63 63/00 (2006.01) 41 3/26 (2006.01) 41 1/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ одном конце, скользящим по краю окружности платформы, а второй конец подпружинен и обеспечивает остановку верхней цели точно против отверстия на передней стенки тира. Средство управления выполнено в виде двух цепных передач, одна из которых соединяет звездочки платформ, которые жестко закреплены на них, вторая, состоит из двух полуцепей, соединенных между собой двумя тросами, обеспечивающая вращательное движение платформ от рукоятки, жестко соединенной со звездочкой ведущей полуцепи,управляющего устройства, закрепленного на стене. Для обеспечения безопасной стрельбы предусмотрена обшивка стены деревянной доской, а напротив верхнего крута дополнительно укреплен войлочный круг. Для исключения рикошета пуль прикрепляются полосы из линолеума, которые перекрывают друг друга. Данная конструкция тира в 5 раз сокращает время для выполнения стрельбы по сравнению с другими конструкциями при прочих равных условиях,так как цели в процессе стрельбы не меняются, не затрачивается время на отметку пробоины. После окончания стрельбы легкосъемные цели снимаются для просмотра результатов. Конструкция тира проста, материалы для изготовления его общедоступны. Без труда и с минимальными затратами можно в школе оборудовать тир такой конструкции.(56) Свидетельство РФ на полезную модель 35234, кл. А 63 В 63/00, 2004(57) Полезная модель относится к техническим средствам обучения стрельбе из стрелкового оружия без применения боевых патронов и может быть использовано для выполнения стрельбы из различных видов пневматического оружия в условиях закрытых помещений. Сущность полезной модели заключается в том,что тир содержит мишень, расположенную на противоположной стороне от места для стрельбы на некоторой дистанции и средство управления мишенью для установки целей, управляемая оператором. Отличается тем, что мишень для установки целей выполнена в виде двух круглых платформ, с возможностью синхронного вращения и размещенными на периферии круга, двенадцатью квадратными прорезями для установки целей. В свою очередь платформы закреплены жестко со звездочками. На втулке ведущей платформы располагается вторая звездочка, которая входит в зацепление с полуцепью. Фиксирующее устройство крепится к стене и представляет собой поворотный рычаг с роликом на 468 Полезная модель относится к техническим средствам обучения стрельбе из стрелкового оружия без применения боевых патронов и может быть использовано для выполнения стрельбы из различных видов пневматического оружия в условиях закрытых помещений. Известны современные тренажеры для обучения стрельбе из стрелкового оружия ( 2211433 413/26 опубл. 27.08.032210051 413/26 опубл. 10.08.03) и стрелковый тир ( 61405 415/06 опубл. 27.02.07), где используется оптикоэлектронное оборудование. Это сложные в конструктивном отношении и дорогостоящие тренажеры. Известен простой в конструкторском исполнении переносной тир - пулеприемник, который быстро устанавливается в любом помещении и представляет собой ящик, где в качестве пулеуловителя используется шторки из листов линолеума. Бумажные мишени подвешиваются на проволочных крючках, а металлические монтируются на полочке, прикрепленной к основанию пулеприемника (Журнал Основы военной службы с.263, 2004 г.) Несмотря на простоту конструкции, процесс обучения стрельбы увеличивается за счет времени смены мишени. Известны различные конструкции тиров, где мишени неподвижны и в процессе стрельбы необходимо их менять или отмечать пробоины, что занимает достаточно много времени. Известен привод подвижных мишеней - типа Бегущий кабан, содержащий платформу для размещения мишени, направляющую планку, транспортерную ленту, перекинутую через барабаны, и электродвигатель, соединенный ременной передачей с ведущим барабаном, он снабжен механизмом захвата транспортерной ленты, в виде установленных на платформе кронштейнов и башмака, шарнирно укрепленного на подпружиненном рычаге, а на концевых участках направляющей планки выполнены профильные полозья. Недостатком такой мишени является значительная длина пути движения мишени. Наиболее близкий по своей технической сущности тир ( 1 35234 А 63 В 63/00 опубл. 01.10.04.),содержащий корпус, передняя стенка которого выполнена открытой с местом для стрельбы, оружие для ведения стрельбы по мишени, по меньшей мере,одну мишень, расположенную на площадке тира, на противоположной стороне от места для стрельбы на некоторой дистанции, выполненную в виде стойки,в которой закреплен, по меньшей мере, один держатель, по меньшей мере, для одной цели и средство управления мишенью для установки целей, дополнительно введена рамка для держателя целей, подвижно закрепленная к боковым стенкам стойки. Цель, в свою очередь, подвижно закреплена нижней частью на держателе, при этом она может откидываться назад при попадании пули, выполнена в виде диска с фиксатором и нижней части. Средство для управления мишенью для установки цели, выполнено в виде троса и управляется оператором. 2 Несмотря на простоту конструкции, процесс обучения стрельбы увеличивается за счет времени смены мишени. Технический результат - максимально сократить время для выполнения стрельбы группой лиц методом конвеера, упростить конструкцию тира. Технический результат достигается тем, что тир,содержащий мишень, расположенную на противоположной стороне от места для стрельбы на некоторой дистанции и средство управления мишенью для установки целей, управляемая оператором, отличающийся тем, что мишень для установки целей выполнена в виде двух круглых платформ, с возможностью синхронного вращения и размещенными на периферии круга, двенадцатью квадратными прорезями для установки целей. В свою очередь платформы закреплены жестко со звездочками. На втулке ведущей платформы имеется вторая звездочка, которая входит в зацепление с полуцепью. Фиксирующее устройство крепится к стене и представляет собой поворотный рычаг с роликом на одном конце, скользящим по краю окружности платформы, а второй конец подпружинен и обеспечивает остановку верхней цели точно против отверстия на передней стенки тира. Средство управления выполнено в виде двух цепных передач, одна из которых соединяет звездочки платформ, которые жестко закреплены на них, вторая, состоит из двух полуцепей, соединенных между собой двумя тросами, обеспечивающая вращательное движение платформ от рукоятки, жестко соединенной со звездочкой ведущей полуцепи. управляющего устройства, закрепленного на стене. На чертеже представлена схема тира (общий вид). Тир представляет собой мишень, в виде двух круглых платформ (1), устройства для изменения направления тросов (10) и средства управления ручного привода, управляемого оператором - руководителем стрельбы. На платформе по кругу размещены 12 квадратных прорезей (2), где устанавливаются легкосъемные бумажные цели (3), которые снимаются в конце стрельбы с помощью устройств-зажимов (9). Платформы закреплены жестко со звездочками(4) вращающихся на осях, при чем на втулке ведущей платформы имеется вторая звездочка (11) - которая входит в зацепление с ведомой полуцепью (7). Синхронность вращения круглых платформ обеспечивается механической цепной передачей. Привод включает в себя - ведомую полуцепь (7), ведущую полуцепь (12) и трос (8). При помощи второй звездочки(11) и привода обеспечивается дистанционное управление мишенями. В данном случае используются подвижные мишени. Фиксирующее устройство (19) закреплено на стене и представляет собой поворотный рычаг(20) с роликом на одном конце, а второй конец стягивается пружиной (21). При вращении рычага вокруг сво 468 ей оси (22) ролик скользит по окружности платформы и западает в выемку (23) напротив окошек для целей тем самым обеспечивает остановку верхней цели точно против отверстия на передней стенки тира. Так как руководитель стрельбы находится сзади обучаемых (стрелков) и сам управляет дистанционно, возникает необходимость поворота направления тросов на 90. Для этого служит устройство для изменения направления тросов (13), жестко закрепленное в углу помещения. Устройство состоит из корпуса (14), двух шкивов (15), сидящих на оси(16). Тир работает следующим образом. Тир установлен в классной комнате, стрельба производится в сторону свободной глухой стены класса размером участка 1 м. х 2 м, для установки мишени - платформы. В процессе стрельбы участвуют 24 ученика, попарно стреляют каждый в свою цель. После каждого выстрела руководитель стрельбы производит смену цели поворотом рукоятки средства дистанционного управления. Вращательное движение рукоятки (6) передастся через звездочку (17) на ведущую полу цепь (12) и троса на ведомую, вращая синхронно платформу (1) и поворачивает и ведущую платформ) (18). С помощью фиксирующего устройства (19) обеспечивается остановка верхней цели точно против отверстия па передней стенки тира. Для обеспечения безопасной стрельбы предусмотрена обшивка стены деревянной доской, а напротив верхнего крута дополнительно укреплен войлочный круг. Для исключения рикошета пуль прикрепляются полосы из линолеума, которые перекрывают друг друга. Данная конструкция тира в 5 раз сокращает время для выполнения стрельбы по сравнению с другими конструкциями при прочих равных условиях, так как цели в процессе стрельбы не меняются, не затрачивается время на отметку пробоины. После окончания стрельбы легкосъемные цели снимаются для просмотра результатов. Конструкция тира проста, материалы для изготовления его общедоступны. Без труда и с минимальными затратами можно в школе оборудовать тир такой конструкции. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Тир с дистанционным управлением, содержащий мишень, расположенную на противоположной стороне от места для стрельбы на некоторой дистанции и средство управления мишенью для установки целей, отличающийся тем, что мишень для установки целей выполнена в виде двух круглых платформ с возможностью синхронного вращения и с размещенными на периферии платформ двенадцатью квадратными прорезями для установки целей. 2. Тир по п.1, отличающийся тем, что платформы закреплены жестко со звездочками на оси,при чем на втулке ведущей платформы имеется вторая звездочка, которая входит в зацепление с полуцепью и снабжена фиксирующим устройством в виде поворотного рычага с роликом на одном конце,скользящим по краю окружности платформы, а второй конец подпружинен. 3. Тир по п.1, отличающийся тем, что средство управления выполнено в виде двух цепных передач,одна из которых соединяет звездочки платформ,которые жестко закреплены на ней, вторая состоит из двух полуцепей, соединенных между собой двумя тросами, обеспечивающие вращательное движение платформ от рукоятки, жестко соединенной со звездочкой ведущей полуцепи управляющего устройства, закрепленного на стене.
