Бритва

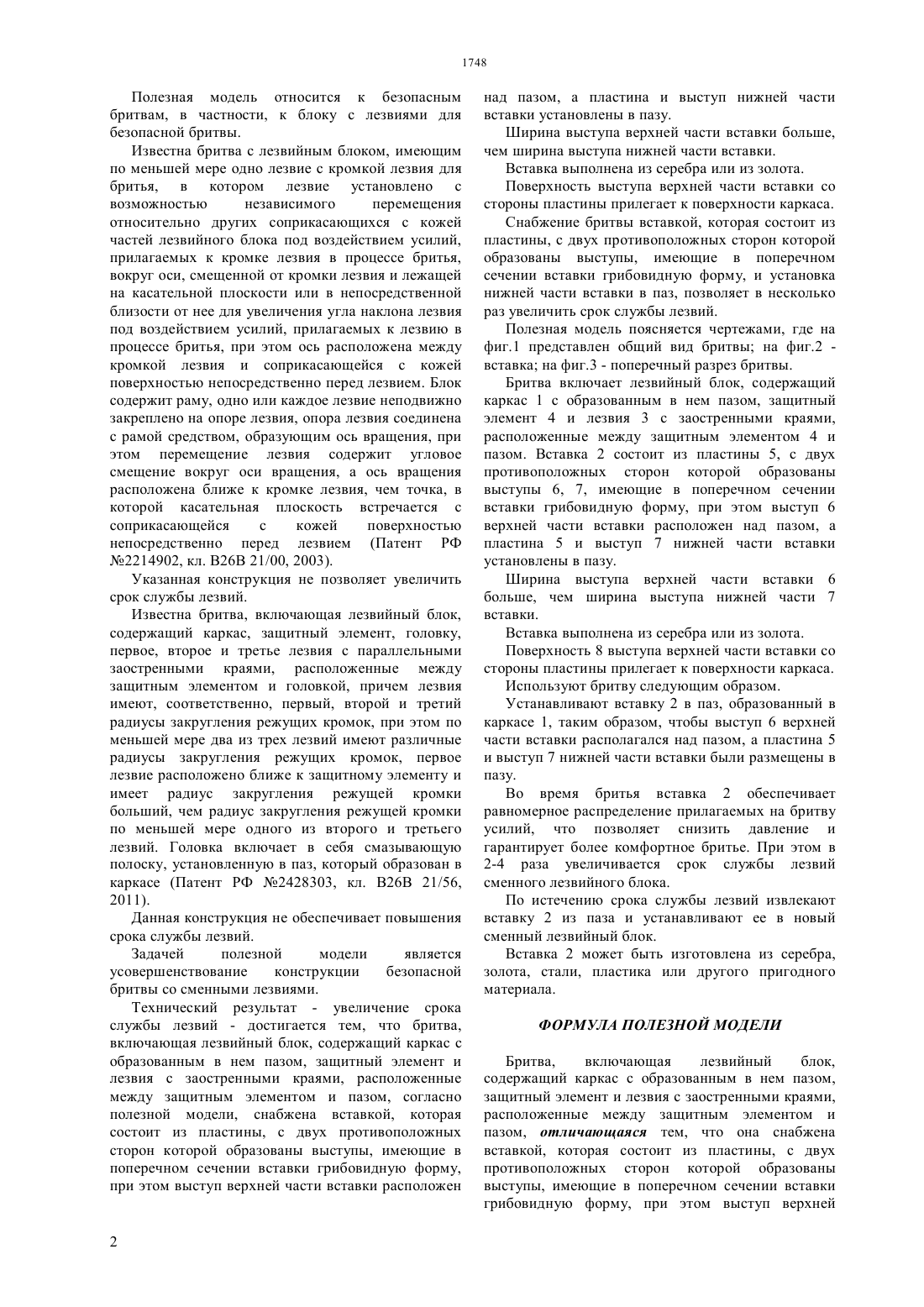

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ лезвия с заостренными краями, расположенные между защитным элементом и пазом, согласно полезной модели, снабжена вставкой, которая состоит из пластины, с двух противоположных сторон которой образованы выступы, имеющие в поперечном сечении вставки грибовидную форму,при этом выступ верхней части вставки расположен над пазом, а пластина и выступ нижней части вставки установлены в пазу. Ширина выступа верхней части вставки больше,чем ширина выступа нижней части вставки. Вставка выполнена из серебра или из золота. Поверхность выступа верхней части вставки со стороны пластины прилегает к поверхности каркаса.(74) Алчимбаева Раушан ТемирхановнаБавлакова Анна Вячеславовна(57) Полезная модель относится к безопасным бритвам, в частности, к блоку с лезвиями для безопасной бритвы. Технический результат - увеличение срока службы лезвий - достигается тем, что бритва,включающая лезвийный блок, содержащий каркас с образованным в нем пазом, защитный элемент и Полезная модель относится к безопасным бритвам, в частности, к блоку с лезвиями для безопасной бритвы. Известна бритва с лезвийным блоком, имеющим по меньшей мере одно лезвие с кромкой лезвия для бритья, в котором лезвие установлено с возможностью независимого перемещения относительно других соприкасающихся с кожей частей лезвийного блока под воздействием усилий,прилагаемых к кромке лезвия в процессе бритья,вокруг оси, смещенной от кромки лезвия и лежащей на касательной плоскости или в непосредственной близости от нее для увеличения угла наклона лезвия под воздействием усилий, прилагаемых к лезвию в процессе бритья, при этом ось расположена между кромкой лезвия и соприкасающейся с кожей поверхностью непосредственно перед лезвием. Блок содержит раму, одно или каждое лезвие неподвижно закреплено на опоре лезвия, опора лезвия соединена с рамой средством, образующим ось вращения, при этом перемещение лезвия содержит угловое смещение вокруг оси вращения, а ось вращения расположена ближе к кромке лезвия, чем точка, в которой касательная плоскость встречается с соприкасающейся с кожей поверхностью непосредственно перед лезвием (Патент РФ 2214902, кл. В 26 В 21/00, 2003). Указанная конструкция не позволяет увеличить срок службы лезвий. Известна бритва, включающая лезвийный блок,содержащий каркас, защитный элемент, головку,первое, второе и третье лезвия с параллельными заостренными краями, расположенные между защитным элементом и головкой, причем лезвия имеют, соответственно, первый, второй и третий радиусы закругления режущих кромок, при этом по меньшей мере два из трех лезвий имеют различные радиусы закругления режущих кромок, первое лезвие расположено ближе к защитному элементу и имеет радиус закругления режущей кромки больший, чем радиус закругления режущей кромки по меньшей мере одного из второго и третьего лезвий. Головка включает в себя смазывающую полоску, установленную в паз, который образован в каркасе (Патент РФ 2428303, кл. В 26 В 21/56,2011). Данная конструкция не обеспечивает повышения срока службы лезвий. Задачей полезной модели является усовершенствование конструкции безопасной бритвы со сменными лезвиями. Технический результат - увеличение срока службы лезвий - достигается тем, что бритва,включающая лезвийный блок, содержащий каркас с образованным в нем пазом, защитный элемент и лезвия с заостренными краями, расположенные между защитным элементом и пазом, согласно полезной модели, снабжена вставкой, которая состоит из пластины, с двух противоположных сторон которой образованы выступы, имеющие в поперечном сечении вставки грибовидную форму,при этом выступ верхней части вставки расположен над пазом, а пластина и выступ нижней части вставки установлены в пазу. Ширина выступа верхней части вставки больше,чем ширина выступа нижней части вставки. Вставка выполнена из серебра или из золота. Поверхность выступа верхней части вставки со стороны пластины прилегает к поверхности каркаса. Снабжение бритвы вставкой, которая состоит из пластины, с двух противоположных сторон которой образованы выступы, имеющие в поперечном сечении вставки грибовидную форму, и установка нижней части вставки в паз, позволяет в несколько раз увеличить срок службы лезвий. Полезная модель поясняется чертежами, где на фиг.1 представлен общий вид бритвы на фиг.2 вставка на фиг.3 - поперечный разрез бритвы. Бритва включает лезвийный блок, содержащий каркас 1 с образованным в нем пазом, защитный элемент 4 и лезвия 3 с заостренными краями,расположенные между защитным элементом 4 и пазом. Вставка 2 состоит из пластины 5, с двух противоположных сторон которой образованы выступы 6, 7, имеющие в поперечном сечении вставки грибовидную форму, при этом выступ 6 верхней части вставки расположен над пазом, а пластина 5 и выступ 7 нижней части вставки установлены в пазу. Ширина выступа верхней части вставки 6 больше, чем ширина выступа нижней части 7 вставки. Вставка выполнена из серебра или из золота. Поверхность 8 выступа верхней части вставки со стороны пластины прилегает к поверхности каркаса. Используют бритву следующим образом. Устанавливают вставку 2 в паз, образованный в каркасе 1, таким образом, чтобы выступ 6 верхней части вставки располагался над пазом, а пластина 5 и выступ 7 нижней части вставки были размещены в пазу. Во время бритья вставка 2 обеспечивает равномерное распределение прилагаемых на бритву усилий, что позволяет снизить давление и гарантирует более комфортное бритье. При этом в 2-4 раза увеличивается срок службы лезвий сменного лезвийного блока. По истечению срока службы лезвий извлекают вставку 2 из паза и устанавливают ее в новый сменный лезвийный блок. Вставка 2 может быть изготовлена из серебра,золота, стали, пластика или другого пригодного материала. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Бритва,включающая лезвийный блок,содержащий каркас с образованным в нем пазом,защитный элемент и лезвия с заостренными краями,расположенные между защитным элементом и пазом, отличающаяся тем, что она снабжена вставкой, которая состоит из пластины, с двух противоположных сторон которой образованы выступы, имеющие в поперечном сечении вставки грибовидную форму, при этом выступ верхней части вставки расположен над пазом, а пластина и выступ нижней части вставки установлены в пазу. 2. Бритва по п.1, отличающаяся тем, что ширина выступа верхней части вставки больше, чем ширина выступа нижней части вставки. 3. Бритва по п.п.1 или 2, отличающаяся тем, что вставка выполнена из серебра. 4. Бритва по п.п.1 или 2, отличающаяся тем, что вставка выполнена из золота. 5. Бритва по любому из п.п.1-4, отличающаяся тем, что поверхность выступа верхней части вставки со стороны пластины прилегает к поверхности каркаса.
