Рекламно-информационная установка

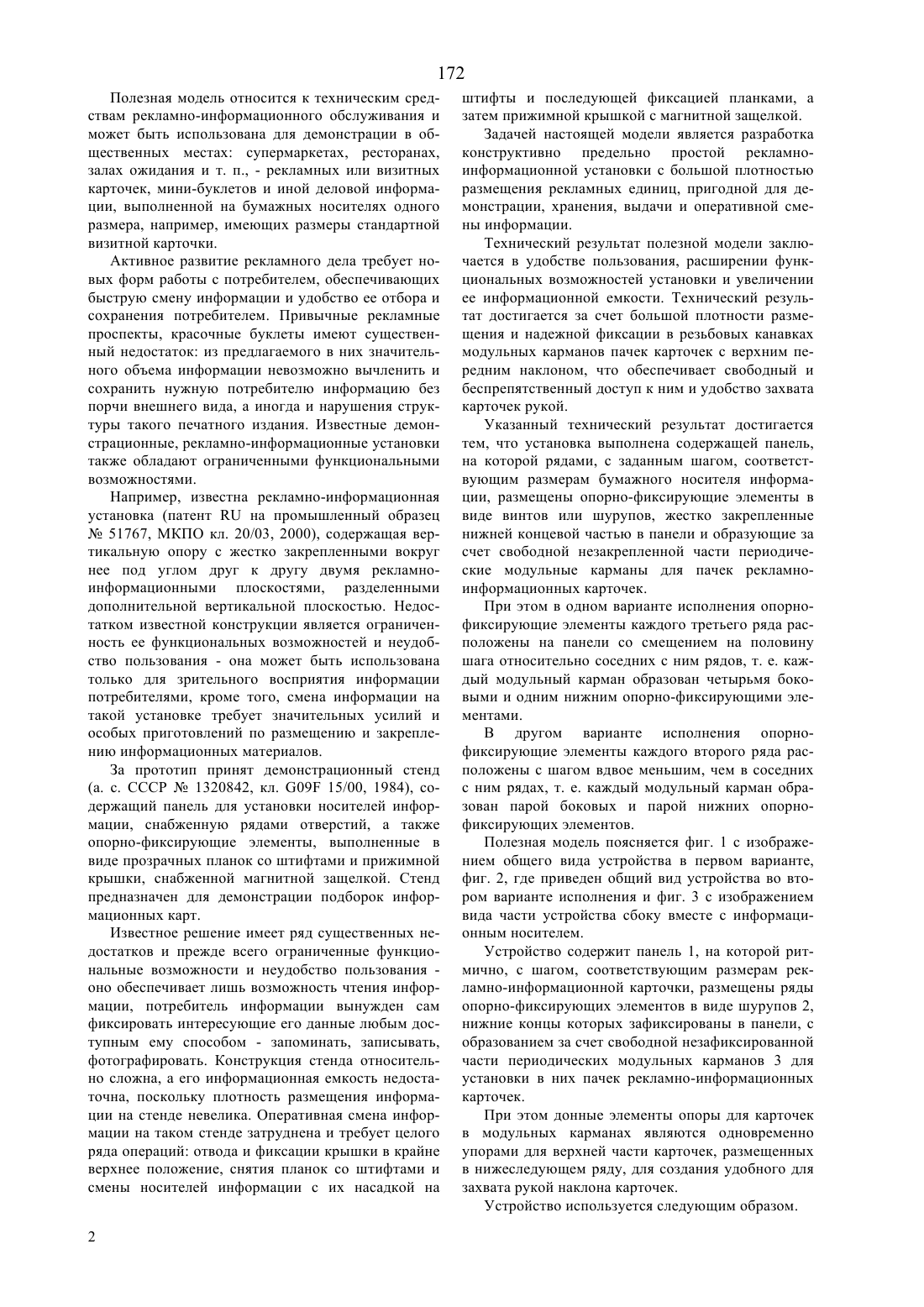

(51)7 09 15/00 ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(57) Полезная модель относится к техническим средствам рекламно-информационного обслуживания и может быть использована для демонстрации в общественных местах супермаркетах, ресторанах,залах ожидания и т. п., - рекламных или визитных карточек, мини-буклетов и иной деловой информации, выполненной на бумажных носителях одного размера, например имеющих размеры стандартной визитной карточки. Для удобства пользования, расширения функциональных возможностей установки и увеличения ее информационной емкости установка выполнена содержащей панель, на которой размещены с заданным шагом, соответствующим размерам бумажного носителя информации, ряды опорно-фиксирующих элементов в виде винтов или шурупов, жестко закрепленных нижней концевой частью в панели и образующих за счет свободной незакрепленной части периодические модульные карманы для пачек рекламно-информационных карточек. Технический результат достигается за счет большой плотности размещения и надежной фиксации в каждом модульном кармане пачек карточек с верхним передним наклоном, что обеспечивает удобный и беспрепятственный доступ к ним. 172 Полезная модель относится к техническим средствам рекламно-информационного обслуживания и может быть использована для демонстрации в общественных местах супермаркетах, ресторанах,залах ожидания и т. п., - рекламных или визитных карточек, мини-буклетов и иной деловой информации, выполненной на бумажных носителях одного размера, например, имеющих размеры стандартной визитной карточки. Активное развитие рекламного дела требует новых форм работы с потребителем, обеспечивающих быструю смену информации и удобство ее отбора и сохранения потребителем. Привычные рекламные проспекты, красочные буклеты имеют существенный недостаток из предлагаемого в них значительного объема информации невозможно вычленить и сохранить нужную потребителю информацию без порчи внешнего вида, а иногда и нарушения структуры такого печатного издания. Известные демонстрационные, рекламно-информационные установки также обладают ограниченными функциональными возможностями. Например, известна рекламно-информационная установка (патентна промышленный образец 51767, МКПО кл. 20/03, 2000), содержащая вертикальную опору с жестко закрепленными вокруг нее под углом друг к другу двумя рекламноинформационными плоскостями, разделенными дополнительной вертикальной плоскостью. Недостатком известной конструкции является ограниченность ее функциональных возможностей и неудобство пользования - она может быть использована только для зрительного восприятия информации потребителями, кроме того, смена информации на такой установке требует значительных усилий и особых приготовлений по размещению и закреплению информационных материалов. За прототип принят демонстрационный стенд(а. с. СССР 1320842, кл. 09 15/00, 1984), содержащий панель для установки носителей информации, снабженную рядами отверстий, а также опорно-фиксирующие элементы, выполненные в виде прозрачных планок со штифтами и прижимной крышки, снабженной магнитной защелкой. Стенд предназначен для демонстрации подборок информационных карт. Известное решение имеет ряд существенных недостатков и прежде всего ограниченные функциональные возможности и неудобство пользования оно обеспечивает лишь возможность чтения информации, потребитель информации вынужден сам фиксировать интересующие его данные любым доступным ему способом - запоминать, записывать,фотографировать. Конструкция стенда относительно сложна, а его информационная емкость недостаточна, поскольку плотность размещения информации на стенде невелика. Оперативная смена информации на таком стенде затруднена и требует целого ряда операций отвода и фиксации крышки в крайне верхнее положение, снятия планок со штифтами и смены носителей информации с их насадкой на 2 штифты и последующей фиксацией планками, а затем прижимной крышкой с магнитной защелкой. Задачей настоящей модели является разработка конструктивно предельно простой рекламноинформационной установки с большой плотностью размещения рекламных единиц, пригодной для демонстрации, хранения, выдачи и оперативной смены информации. Технический результат полезной модели заключается в удобстве пользования, расширении функциональных возможностей установки и увеличении ее информационной емкости. Технический результат достигается за счет большой плотности размещения и надежной фиксации в резьбовых канавках модульных карманов пачек карточек с верхним передним наклоном, что обеспечивает свободный и беспрепятственный доступ к ним и удобство захвата карточек рукой. Указанный технический результат достигается тем, что установка выполнена содержащей панель,на которой рядами, с заданным шагом, соответствующим размерам бумажного носителя информации, размещены опорно-фиксирующие элементы в виде винтов или шурупов, жестко закрепленные нижней концевой частью в панели и образующие за счет свободной незакрепленной части периодические модульные карманы для пачек рекламноинформационных карточек. При этом в одном варианте исполнения опорнофиксирующие элементы каждого третьего ряда расположены на панели со смещением на половину шага относительно соседних с ним рядов, т. е. каждый модульный карман образован четырьмя боковыми и одним нижним опорно-фиксирующими элементами. В другом варианте исполнения опорнофиксирующие элементы каждого второго ряда расположены с шагом вдвое меньшим, чем в соседних с ним рядах, т. е. каждый модульный карман образован парой боковых и парой нижних опорнофиксирующих элементов. Полезная модель поясняется фиг. 1 с изображением общего вида устройства в первом варианте,фиг. 2, где приведен общий вид устройства во втором варианте исполнения и фиг. 3 с изображением вида части устройства сбоку вместе с информационным носителем. Устройство содержит панель 1, на которой ритмично, с шагом, соответствующим размерам рекламно-информационной карточки, размещены ряды опорно-фиксирующих элементов в виде шурупов 2,нижние концы которых зафиксированы в панели, с образованием за счет свободной незафиксированной части периодических модульных карманов 3 для установки в них пачек рекламно-информационных карточек. При этом донные элементы опоры для карточек в модульных карманах являются одновременно упорами для верхней части карточек, размещенных в нижеследующем ряду, для создания удобного для захвата рукой наклона карточек. Устройство используется следующим образом. 172 В модульные карманы 3 панели 1 загружаются пачки рекламно-информационных карточек, размещаемые с передним наклоном для удобства их захвата рукой. Ребра карточек фиксируются в резьбовых бороздках опорно-фиксирующих элементов 2,предотвращая их дезориентацию. При этом головки боковых и нижних опорно-фиксирующих элементов в каждом кармане 2 служат ограничителями и предотвращают выпадение карточек, а нижние опорнофиксирующие элементы каждого кармана служат одновременно упорами для пачки карточек, размещенной в нижеследующем кармане, обеспечивая удобство захвата карточек, установленных с передним верхним наклоном. Пользователь берется за верхний свободный конец крайней в пачке карточки и, ознакомившись с ее содержанием, либо возвращает ее на место в соответствующий карман установки, либо берет с собой заинтересовавшую его информацию. При необходимости смены информационных данных пачки карточек вынимаются из модульных карманов и заменяются новыми. Наличие резьбовых бороздок в опорнофиксирующих элементах обеспечивает надежную фиксацию карточек в модульных карманах, исключая дезориентацию, а их головки препятствуют произвольному выпадению карточек. Возможность размещения пачек карточек на панели плотно друг к другу с открытым доступом к ним обеспечивает большую информационную емкость установки и удобство выдачи или смены информации. Таким образом, предлагаемая полезная модель является конструктивно простым, надежным и удобным в пользовании устройством с большой информационной емкостью, обеспечивающим эффективную демонстрацию, хранение, выдачу и оперативную смену рекламно-информационных данных. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Рекламно-информационная установка, содержащая панель для установки носителей информации и опорно-фиксирующие элементы, отличающаяся тем, что в качестве опорно-фиксирующих элементов использованы винты или шурупы, рядами размещенные на панели по горизонтали с заданным шагом, соответствующим размерам носителя информации и жестко закрепленные в ней нижней концевой частью с образованием периодических модульных карманов. 2. Рекламно-информационная установка по п. 1,отличающаяся тем, что опорно-фиксирующие элементы каждого третьего ряда расположены со смещением на половину шага относительно соседних с ним рядов. 3. Рекламно-информационная установка по п. 1,отличающаяся тем, что опорно-фиксирующие элементы каждого второго ряда расположены с шагом вдвое меньшим, чем в соседних с ним рядах.
