Устройство обработки текстовой информации

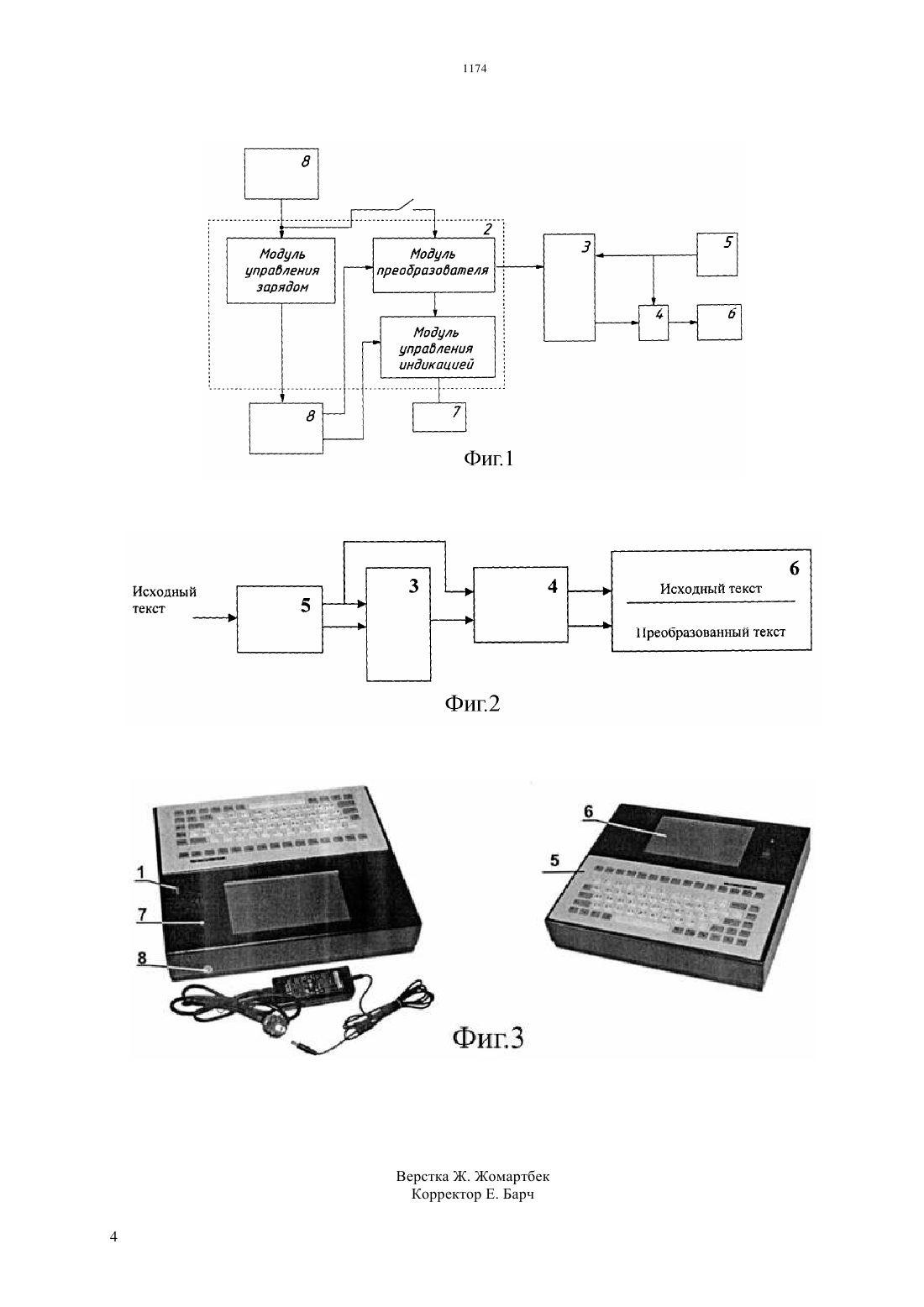

(51) 09 5/00 (2006.01) 04 9/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ Технический результат заключается в создании соизмеримого с размерами ноутбука устройства обработки текстовой информации,осуществляющего ввод текста при помощи стандартнойклавиатуры и отображения его на мониторе,заключенного в пылевлагозащищенный корпус и питающегося как от сети 220 В, так и от аккумуляторной или солнечной батарей. Предложено устройство обработки текстовой информации,включающее металлический,герметичный пылевлагозащищенный корпус, в котором расположены одноплатный компьютер,блок обработки информации и блок управления питанием. На корпусе расположены клавиатура,дисплей, индикатор и разъемы подключения питания.(72) Адамов Талгат Несипбаевич Батурина Елена Борисовна Куликов Григорий Петрович Проценко Владимир Александрович Шахмаева Наталья Станиславовна(73) Товарищество с ограниченным ответственностью Специальное конструкторскотехнологическое бюро Гранит(54) УСТРОЙСТВО ОБРАБОТКИ ТЕКСТОВОЙ ИНФОРМАЦИИ(57) Полезная модель относится к области обработки текстовой информации, и может быть использована в системах комплексной защиты информации. Полезная модель относится к области обработки текстовой информации, и может быть использована в системах комплексной защиты информации. Из уровня техники известно устройство для обработки текстовой информации В.П.Сизова(Патент 2331116, кл. 09 3/08, 2008),содержащее блок ввода, преобразователь вводимых данных в данные, удобные согласно ГОСТ 15971-90 для автоматической обработки, например, элементы стилизованных десятичных цифр преобразуются в двоичный код, кодирующий диск, вращением которого управляет привод (дисковод), и блок вывода. На одной стороне кодирующего диска расположены токопроводящие накладки,изолированные друг от друга, а на другой стороне этого кодирующего диска установлены концентрические токопроводящие полосы, каждая из которых электрически связана с соответствующей токопроводящей накладкой. Функцию блоков ввода и вывода выполняют токосъемники накладок и полос. Защита текста обеспечивается согласно ГОСТ 28147-89 ключом,кодирующие свойства которого определяются вариантами изготовления кодирующего диска и вариациями его вращения. К недостаткам известного устройства относятся низкая (временная) кодирующая стойкость,определяемая числом комбинаций конструкции кодирующего диска и особенностями его вращения. В то время как наивысшая (гарантированная) кодирующая стойкость достигается только в том случае, если объем (число состояний) ключа равен или превышает объем передаваемого сообщения и,кроме того, искажающая информация должна быть по форме аналогичной передаваемой и никогда не повторяться для синхронной и синфазной работы устройств для обработки текстовой информации Сизова В.П. на передающей и приемной сторонах требуется дорогостоящая сельсинная система передачи угла и скорости вращения кодирующего диска и интенсивная фельдъегерская доставка кодирующих дисков ограниченные функциональные возможности только кодирования сообщений избирательно для одного абонента без их документирования и без какой-либо циркулярной (группа абонентов) секретной связи. Более перспективным направлением в настоящее время признано использование устройств для автоматизированного кодирования текстовых сообщений при работах в скрытых режимах передачи и прима информации, независимо от используемого канала прима или передачи информации. 4 Наиболее близкой к заявляемой полезной модели по своей технической сущности,конструкции и достигаемому результату является устройство для перекодирования закрытых текстов(Патентна полезную модель 85253, кл. 09 5/00, 04 9/00, 2009), содержащее корпус, окно в корпусе устройства для записывания стилизованных десятичных цифр токопроводящим карандашом,2 блок ввода,преобразователь элементов стилизованных десятичных цифр в двоичный код,кодирующий диск с дисководом, токопроводящий карандаш, блоки запоминания и стирания тетрад цифр, блок вычислений, блок выделения маркера,индикатор работы устройства,дисплей и переключатель передача- прием. Предложенное устройство обеспечивает повышение кодирующей стойкости до предельно возможного по теории Шеннона уровня передаваемого по телекоммуникационным сетям сообщения и расширение функциональных возможностей перекодирующего устройства путем документирования передаваемого и принимаемого секретного сообщения, как в заданном направлении одному абоненту, так и циркулярно группе абонентов телекоммуникационной сети. К недостаткам этого устройства относится то,что оно имеет ручной переключатель передачаприем, шифровальный диск с дисководом, прием кодированного текста производится в слуховом режиме и записью ее текста в окно на перфорированную съемную перфорированную бумажную ленту токопроводящим карандашом, при этом вручную надо поворачивать поворотный цилиндр, кодирующий диск выполнен в виде оптического компакт-диска с дисководом, кроме того,устройство имеет весьма сложную конструкцию и невозможность работы устройства в любых погодных условиях (влага, сырость,температурные перепады), наличие сменных элементов. Задачей, на решение которой направлена настоящая полезная модель, является создание устройство обработки текстовой информации,которое могло бы преодолеть указанные выше недостатки существующих аналогов, и обеспечить получение компактного, независящего от погодных условий, автономного, устройства, не имеющего механических дисков и использования для преобразования текстовых сообщений. Технический результат заключается в создании соизмеримого с размерами ноутбука устройства обработки текстовой информации,осуществляющего ввод текста при помощи стандартнойклавиатуры и отображения его на мониторе,заключенного в пылевлагозащищенный корпус и питающегося как от сети 220 В, так и от аккумуляторной или солнечной батарей. Указанный технический результат в предлагаемой полезной модели достигается тем, что в устройстве, включающем корпус, средство ввода информации,блок обработки информации,индикатор работы устройства,дисплей и переключатель, в качестве блока обработки информации средства использован одноплатный компьютер, при этом преобразование текста происходит на программном уровне компьютерной программой. Кроме того, согласно заявленной полезной модели,указанный технический результат достигается тем, что средством ввода информации является обычная клавиатура, а экран дисплея разделен на окна, в которых может одновременно высвечивается набираемый открытый текст и преобразованный. Переключение направления преобразования текста производится функциональной клавишей. Указанный результат достигается также тем, что плата управления питанием предусматривает возможность работы устройства как от сети переменного тока 220 В/50 Гц через адаптер, так и в автономном режиме от аккумуляторной или солнечной батарей. Для достижения указанного технического результата, предлагаемое устройство обработки текстовой информации выполнено в металлическом,герметичном пылевлагозащищенном корпусе,который исключает возможность побочных электромагнитных излучений. Для лучшего понимания сущность настоящего изобретения далее поясняется с привлечением графических материалов. Сущность изобретения поясняется графическими материалами. На фиг.1 приведена структурная схема, а на фиг.2 представлена схема работы, а на фиг.3 показан внешний вид устройства обработки текстовой информации с адаптером питания. Устройство обработки текстовой информации содержит металлический,герметичный пылевлагозащищенный корпус 1 (фиг.3), в котором расположены блок управления питанием 2(фиг.1),одноплатный компьютер 3 и блок вывода информации 4. На корпусе размещены клавиатура 5,дисплей 6, индикатор работы устройства 7 и разъемы подключения питания 8. Предлагаемое устройство обработки текстовой информации работает следующим образом. Убедившись, что индикатор 7 (фиг.1) указывает на то, что устройство обработки текстовой информации подключено к питанию и находится в рабочем состоянии, оператор набирает исходный текст на клавиатуре 5 (фиг.2). Текст поступает в одноплатный компьютер 3 и одновременно в блок вывода информации 4, который выводит на дисплей 6 исходный текст. При необходимости оператор имеет возможность откорректировать введнный текст. Проверив правильность введнного текста,оператор нажимает соответствующую функциональную клавишу,и одноплатный компьютер 3 преобразует исходный текст по заданной программе, после чего преобразованный текст поступает в блок вывода информации 4 и далее на дисплей 6. При этом на дисплее 6 высвечиваются одновременно исходный и преобразованный тексты. Для обратного преобразования текста процедура аналогична, только с клавиатуры 5 вводится преобразованный текст, который в одноплатном компьютере 3 преобразуется в исходный. На дисплее 6 одновременно будут высвечиваться оба текста. Сравнительный анализ показал, что заявленное устройство обработки текстовой информации отличается от известных устройств тем, что, оно обладает рядом преимуществ по сравнению с известными изделиями подобного назначения. Использование устройства обработки текстовой информации предлагаемой конструкции исключает возможность проявления побочных излучений за счет применения металлического, герметичного корпуса. Оператору не нужны специальные навыки работы с устройством, кроме начальных знаний компьютера. Отсутствие, каких либо внешних интерфейсов исключает возможность считывания информации из памяти устройства. Неоспоримым преимуществом предлагаемой полезной модели является выбор и установка любого удобного для использования языка и размера шрифта текста на дисплее. Эксперименты показали, что применение в качестве корпуса ударопрочного, виброустойчивого металлического моноблока и введение в устройство обработки текстовой информации общеизвестных,не дефицитных деталей, позволяет устройству работать в различных климатических условиях при температуре от минус 10 градусов до плюс 40 градусов Цельсия и 90 влажности окружающего воздуха. Реализация предлагаемого устройства обработки текстовой информации не вызывает затруднений,так как все входящие в него отдельно взятые блоки и узлы общеизвестны, широко описаны в технической литературе и могут быть использованы при изготовлении изделия без дополнительной доработки. Изготовление опытных образцов показало хорошую повторяемость результатов и ремонтопригодность, как в условиях изготовителя,так и пользователя. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Устройство обработки текстовой информации,содержащее корпус, средство ввода информации,блок обработки информации, индикатор работы устройства,дисплей,переключатель,отличающееся тем, что в качестве блока обработки информации использован одноплатный компьютер,при этом преобразование текста происходит на программном уровне компьютерной программой,кроме того, средством ввода информации является обычная клавиатура, а экран дисплея разделен на окна, в которых одновременно высвечива ть ся набираемый исходный и преобразованный тексты,при этом режим переключения преобразования текста производится функциональной клавишей. 2. Устройство обработки текстовой информации по п.1, отличающееся тем, что оно выполнено в металлическом,герметичном пылевлагозащищенном корпусе, который исключает возможность побочных электромагнитных излучений,а блок управления питанием предусматривает возможность работы устройства как от сети переменного тока 220 В/50 Гц через адаптер, так и в автономном режиме от аккумуляторной или солнечной батарей.
