Узел учета тепловой энергии

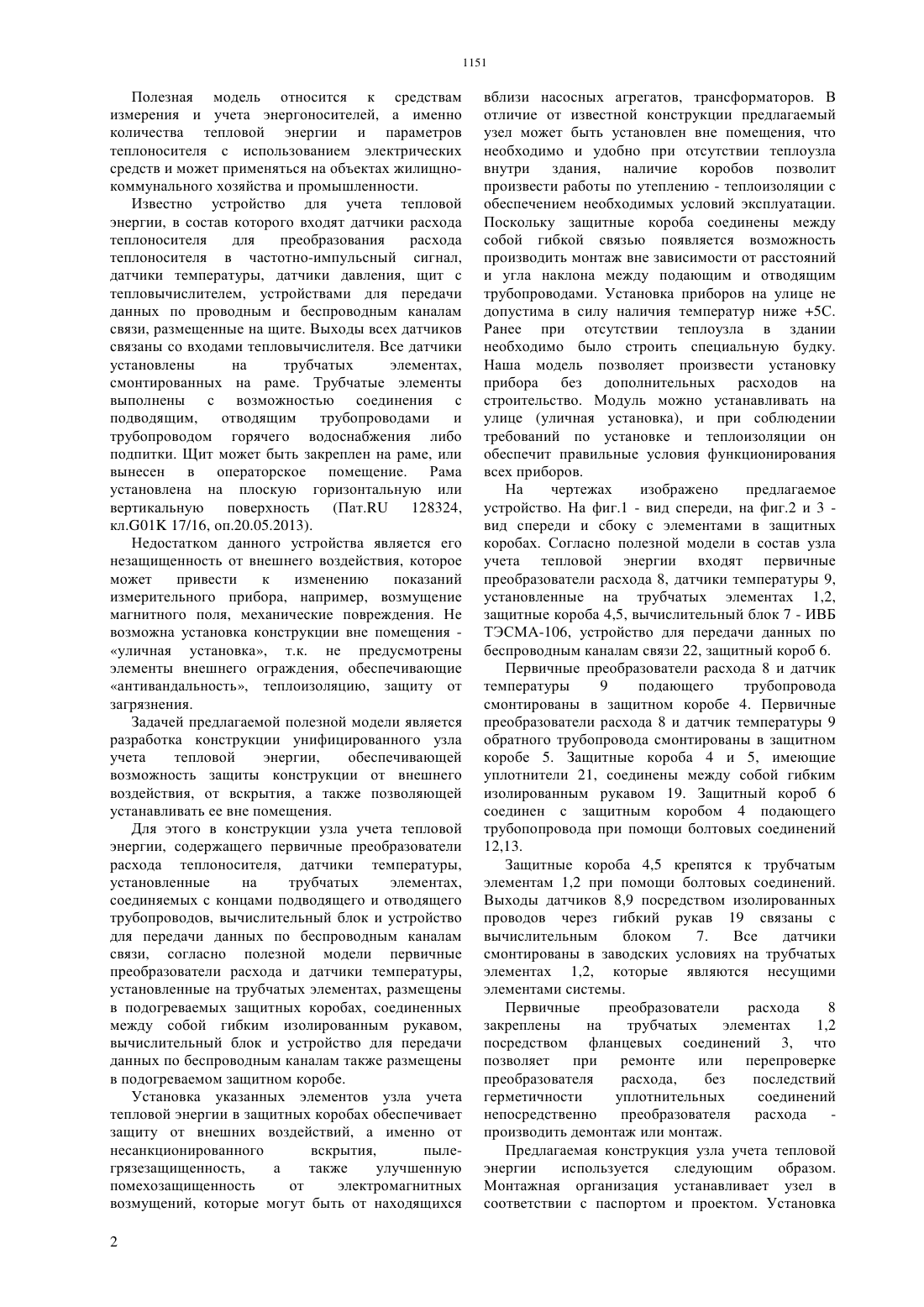

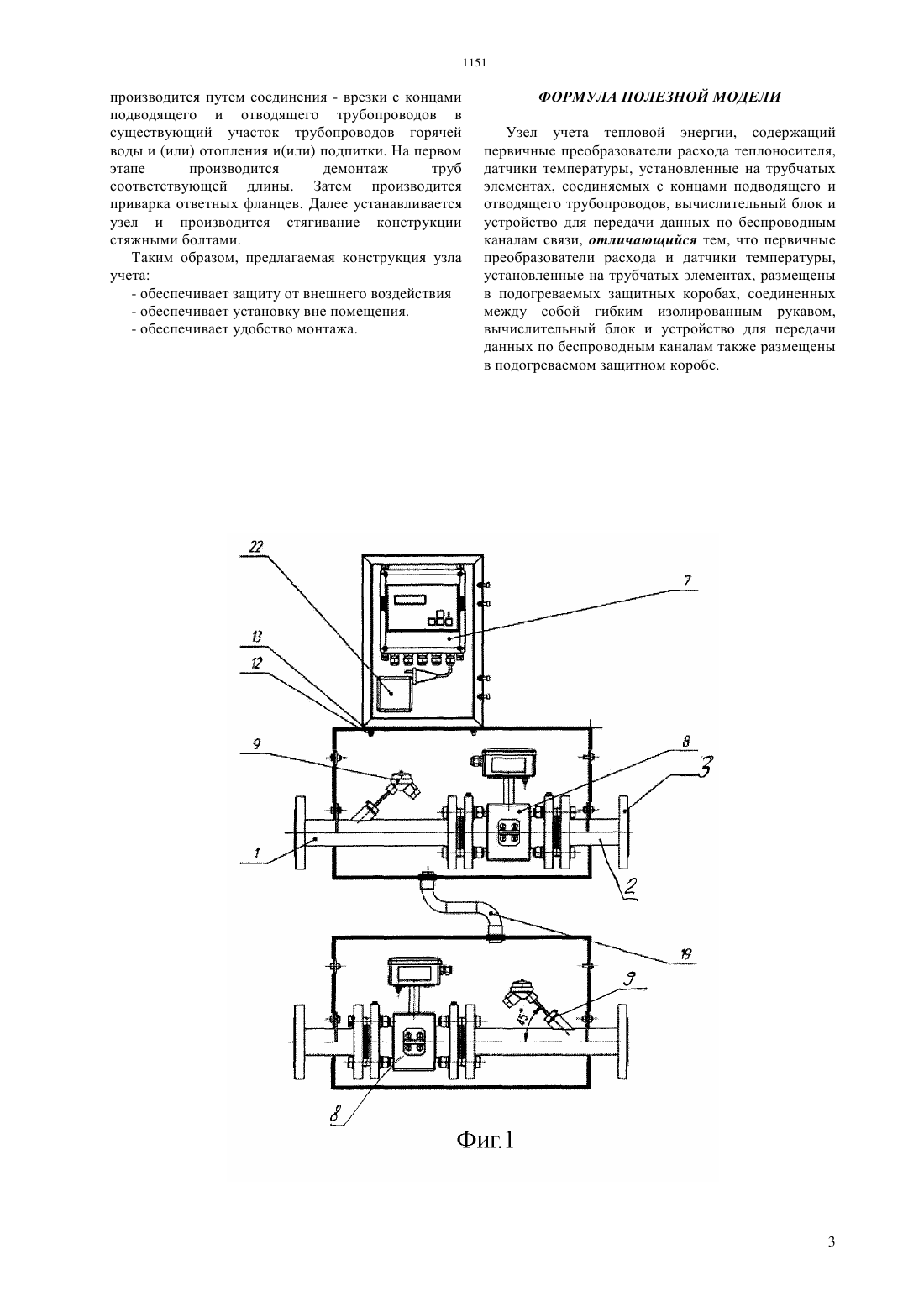

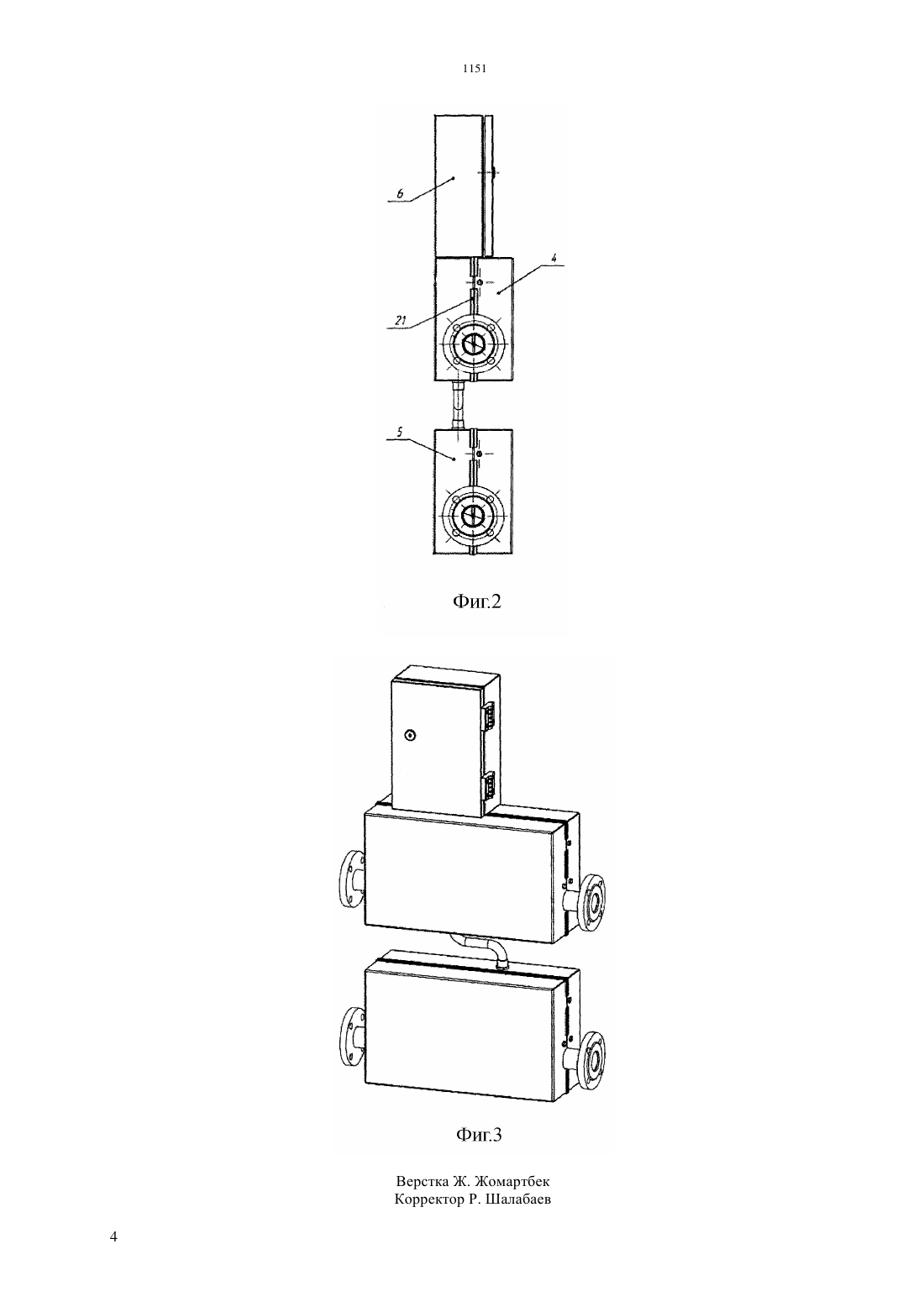

(51) 01 17/16 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ теплоносителя,датчики температуры,установленные на трубчатых элементах,соединяемых с концами подводящего и отводящего трубопроводов, вычислительный блок и устройство для передачи данных по беспроводным каналам связи, согласно полезной модели первичные преобразователи расхода и датчики температуры,установленные на трубчатых элементах, размещены в подогреваемых защитных коробах, соединенных между собой гибким изолированным рукавом,вычислительный блок и устройство для передачи данных по беспроводным каналам также размещены в подогреваемом защитном коробе. Это обеспечивает возможность защиты конструкции от внешнего воздействия, от вскрытия, а также позволяет устанавливать ее вне помещения.(54) УЗЕЛ УЧЕТА ТЕПЛОВОЙ ЭНЕРГИИ(57) Полезная модель относится к средствам измерения и учета энергоносителей, а именно количества тепловой энергии и параметров теплоносителя с использованием электрических средств и может применяться на объектах жилищнокоммунального хозяйства и промышленности. В конструкции узла учета тепловой энергии,содержащего первичные преобразователи расхода Полезная модель относится к средствам измерения и учета энергоносителей, а именно количества тепловой энергии и параметров теплоносителя с использованием электрических средств и может применяться на объектах жилищнокоммунального хозяйства и промышленности. Известно устройство для учета тепловой энергии, в состав которого входят датчики расхода теплоносителя для преобразования расхода теплоносителя в частотно-импульсный сигнал,датчики температуры, датчики давления, щит с тепловычислителем, устройствами для передачи данных по проводным и беспроводным каналам связи, размещенные на щите. Выходы всех датчиков связаны со входами тепловычислителя. Все датчики установлены на трубчатых элементах,смонтированных на раме. Трубчатые элементы выполнены с возможностью соединения с подводящим,отводящим трубопроводами и трубопроводом горячего водоснабжения либо подпитки. Щит может быть закреплен на раме, или вынесен в операторское помещение. Рама установлена на плоскую горизонтальную или вертикальную поверхность (Пат. 128324,кл.01 17/16, оп.20.05.2013). Недостатком данного устройства является его незащищенность от внешнего воздействия, которое может привести к изменению показаний измерительного прибора, например, возмущение магнитного поля, механические повреждения. Не возможна установка конструкции вне помещения уличная установка, т.к. не предусмотрены элементы внешнего ограждения, обеспечивающие антивандальность, теплоизоляцию, защиту от загрязнения. Задачей предлагаемой полезной модели является разработка конструкции унифицированного узла учета тепловой энергии,обеспечивающей возможность защиты конструкции от внешнего воздействия, от вскрытия, а также позволяющей устанавливать ее вне помещения. Для этого в конструкции узла учета тепловой энергии, содержащего первичные преобразователи расхода теплоносителя, датчики температуры,установленные на трубчатых элементах,соединяемых с концами подводящего и отводящего трубопроводов, вычислительный блок и устройство для передачи данных по беспроводным каналам связи, согласно полезной модели первичные преобразователи расхода и датчики температуры,установленные на трубчатых элементах, размещены в подогреваемых защитных коробах, соединенных между собой гибким изолированным рукавом,вычислительный блок и устройство для передачи данных по беспроводным каналам также размещены в подогреваемом защитном коробе. Установка указанных элементов узла учета тепловой энергии в защитных коробах обеспечивает защиту от внешних воздействий, а именно от несанкционированного вскрытия,пылегрязезащищенность,а также улучшенную помехозащищенность от электромагнитных возмущений, которые могут быть от находящихся 2 вблизи насосных агрегатов, трансформаторов. В отличие от известной конструкции предлагаемый узел может быть установлен вне помещения, что необходимо и удобно при отсутствии теплоузла внутри здания, наличие коробов позволит произвести работы по утеплению - теплоизоляции с обеспечением необходимых условий эксплуатации. Поскольку защитные короба соединены между собой гибкой связью появляется возможность производить монтаж вне зависимости от расстояний и угла наклона между подающим и отводящим трубопроводами. Установка приборов на улице не допустима в силу наличия температур ниже 5 С. Ранее при отсутствии теплоузла в здании необходимо было строить специальную будку. Наша модель позволяет произвести установку прибора без дополнительных расходов на строительство. Модуль можно устанавливать на улице (уличная установка), и при соблюдении требований по установке и теплоизоляции он обеспечит правильные условия функционирования всех приборов. На чертежах изображено предлагаемое устройство. На фиг.1 - вид спереди, на фиг.2 и 3 вид спереди и сбоку с элементами в защитных коробах. Согласно полезной модели в состав узла учета тепловой энергии входят первичные преобразователи расхода 8, датчики температуры 9,установленные на трубчатых элементах 1,2,защитные короба 4,5, вычислительный блок 7 - ИВБ ТЭСМА-106, устройство для передачи данных по беспроводным каналам связи 22, защитный короб 6. Первичные преобразователи расхода 8 и датчик температуры 9 подающего трубопровода смонтированы в защитном коробе 4. Первичные преобразователи расхода 8 и датчик температуры 9 обратного трубопровода смонтированы в защитном коробе 5. Защитные короба 4 и 5, имеющие уплотнители 21, соединены между собой гибким изолированным рукавом 19. Защитный короб 6 соединен с защитным коробом 4 подающего трубопопровода при помощи болтовых соединений 12,13. Защитные короба 4,5 крепятся к трубчатым элементам 1,2 при помощи болтовых соединений. Выходы датчиков 8,9 посредством изолированных проводов через гибкий рукав 19 связаны с вычислительным блоком 7. Все датчики смонтированы в заводских условиях на трубчатых элементах 1,2, которые являются несущими элементами системы. Первичные преобразователи расхода 8 закреплены на трубчатых элементах 1,2 посредством фланцевых соединений 3, что позволяет при ремонте или перепроверке преобразователя расхода,без последствий герметичности уплотнительных соединений непосредственно преобразователя расхода производить демонтаж или монтаж. Предлагаемая конструкция узла учета тепловой энергии используется следующим образом. Монтажная организация устанавливает узел в соответствии с паспортом и проектом. Установка производится путем соединения - врезки с концами подводящего и отводящего трубопроводов в существующий участок трубопроводов горячей воды и (или) отопления и(или) подпитки. На первом этапе производится демонтаж труб соответствующей длины. Затем производится приварка ответных фланцев. Далее устанавливается узел и производится стягивание конструкции стяжными болтами. Таким образом, предлагаемая конструкция узла учета- обеспечивает защиту от внешнего воздействия- обеспечивает установку вне помещения. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Узел учета тепловой энергии, содержащий первичные преобразователи расхода теплоносителя,датчики температуры, установленные на трубчатых элементах, соединяемых с концами подводящего и отводящего трубопроводов, вычислительный блок и устройство для передачи данных по беспроводным каналам связи, отличающийся тем, что первичные преобразователи расхода и датчики температуры,установленные на трубчатых элементах, размещены в подогреваемых защитных коробах, соединенных между собой гибким изолированным рукавом,вычислительный блок и устройство для передачи данных по беспроводным каналам также размещены в подогреваемом защитном коробе.
