Осветительное устройство

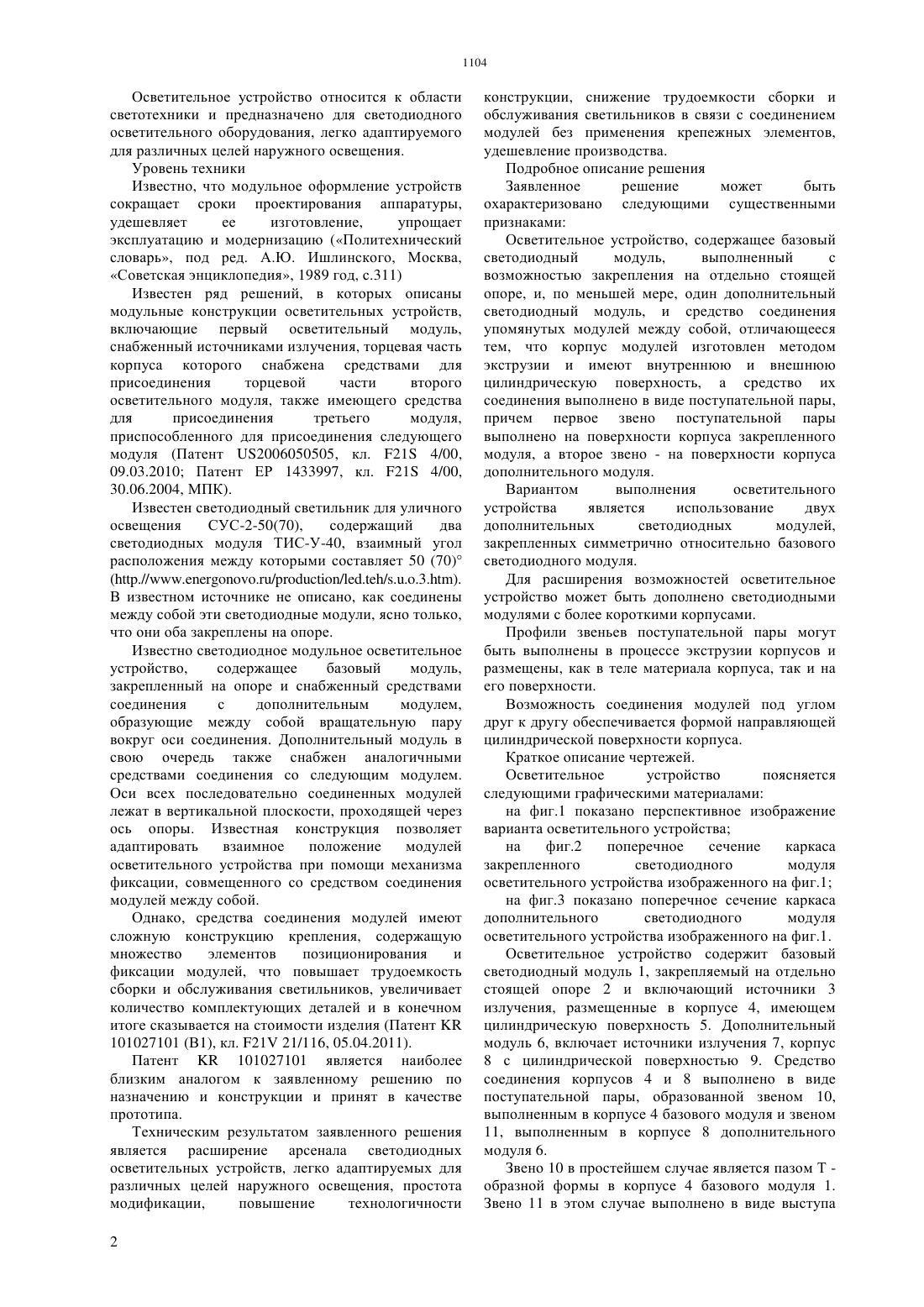

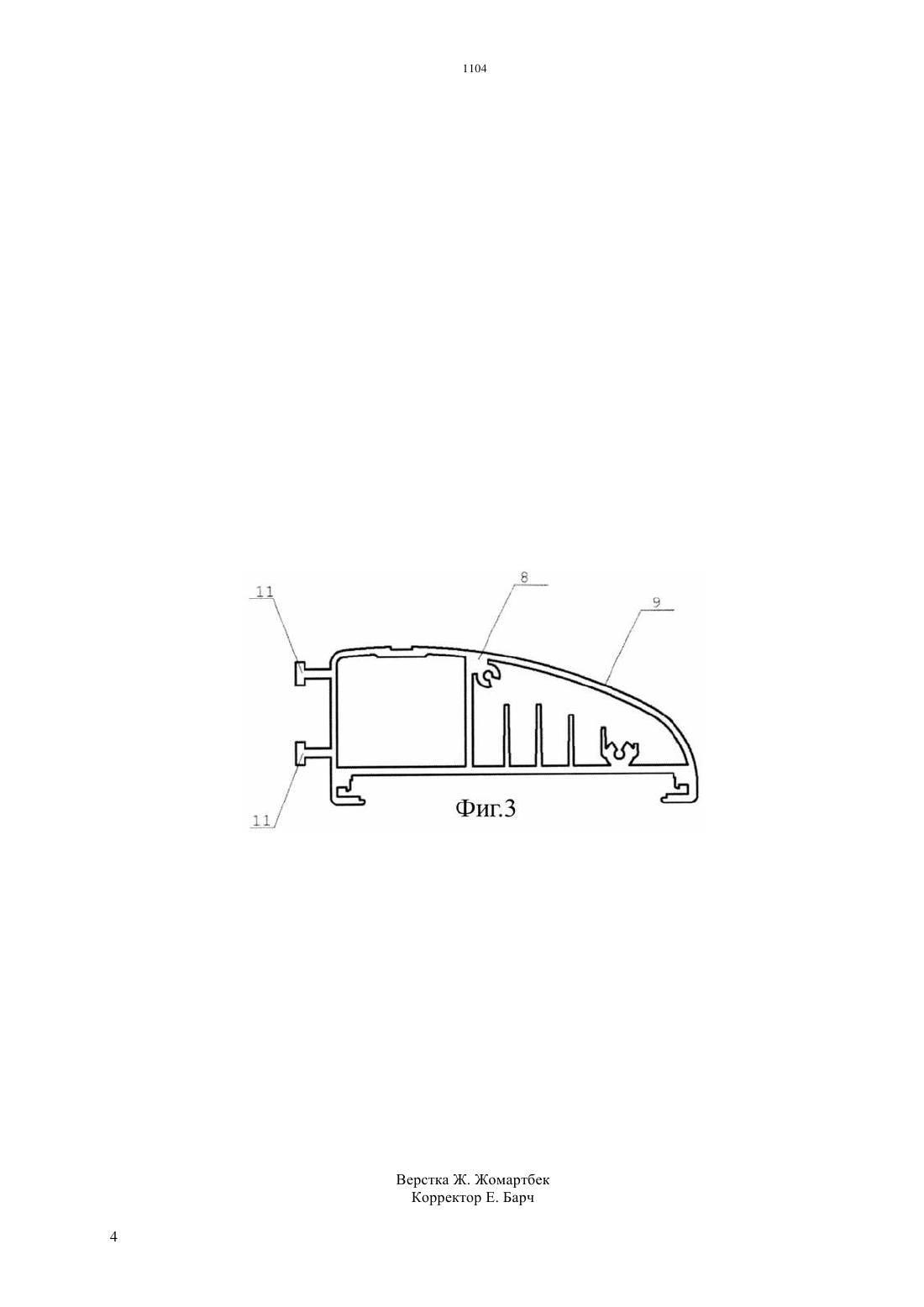

(51) 21 19/00 (2007.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ снижение трудоемкости сборки и удешевление производства. Осветительное устройство содержит базовый светодиодный модуль, по меньшей мере,один дополнительный светодиодный модуль, и средство их соединения. Корпус модулей изготовлен методом экструзии и имеют внутреннюю и внешнюю цилиндрическую поверхность, а средство соединения корпусов выполнено в виде поступательной пары, причем первое звено поступательной пары выполнено на поверхности корпуса закрепленного модуля, а второе звено - на поверхности корпуса дополнительного модуля.(73) Общество с ограниченной ответственностью ДИС ПЛЮС(57) Осветительное устройство относится к светодиодному осветительному оборудованию,легко адаптируется для различных целей наружного освещения. Техническим результатом является Осветительное устройство относится к области светотехники и предназначено для светодиодного осветительного оборудования, легко адаптируемого для различных целей наружного освещения. Уровень техники Известно, что модульное оформление устройств сокращает сроки проектирования аппаратуры,удешевляет ее изготовление,упрощает эксплуатацию и модернизацию (Политехнический словарь, под ред. А.Ю. Ишлинского, Москва,Советская энциклопедия, 1989 год, с.311) Известен ряд решений, в которых описаны модульные конструкции осветительных устройств,включающие первый осветительный модуль,снабженный источниками излучения, торцевая часть корпуса которого снабжена средствами для присоединения торцевой части второго осветительного модуля, также имеющего средства для присоединения третьего модуля,приспособленного для присоединения следующего модуля (Патент 2006050505, кл. 21 4/00,09.03.2010 Патент ЕР 1433997, кл. 21 4/00,30.06.2004, МПК). Известен светодиодный светильник для уличного освещения СУС-2-50(70),содержащий два светодиодных модуля ТИС-У-40, взаимный угол расположения между которыми составляет 50 (70)(.////./3.). В известном источнике не описано, как соединены между собой эти светодиодные модули, ясно только,что они оба закреплены на опоре. Известно светодиодное модульное осветительное устройство,содержащее базовый модуль,закрепленный на опоре и снабженный средствами соединения с дополнительным модулем,образующие между собой вращательную пару вокруг оси соединения. Дополнительный модуль в свою очередь также снабжен аналогичными средствами соединения со следующим модулем. Оси всех последовательно соединенных модулей лежат в вертикальной плоскости, проходящей через ось опоры. Известная конструкция позволяет адаптировать взаимное положение модулей осветительного устройства при помощи механизма фиксации, совмещенного со средством соединения модулей между собой. Однако, средства соединения модулей имеют сложную конструкцию крепления, содержащую множество элементов позиционирования и фиксации модулей, что повышает трудоемкость сборки и обслуживания светильников, увеличивает количество комплектующих деталей и в конечном итоге сказывается на стоимости изделия (Патент 101027101 (В 1), кл. 21 21/116, 05.04.2011). Патент 101027101 является наиболее близким аналогом к заявленному решению по назначению и конструкции и принят в качестве прототипа. Техническим результатом заявленного решения является расширение арсенала светодиодных осветительных устройств, легко адаптируемых для различных целей наружного освещения, простота модификации,повышение технологичности 2 конструкции, снижение трудоемкости сборки и обслуживания светильников в связи с соединением модулей без применения крепежных элементов,удешевление производства. Подробное описание решения Заявленное решение может быть охарактеризовано следующими существенными признаками Осветительное устройство, содержащее базовый светодиодный модуль,выполненный с возможностью закрепления на отдельно стоящей опоре, и, по меньшей мере, один дополнительный светодиодный модуль, и средство соединения упомянутых модулей между собой, отличающееся тем, что корпус модулей изготовлен методом экструзии и имеют внутреннюю и внешнюю цилиндрическую поверхность, а средство их соединения выполнено в виде поступательной пары,причем первое звено поступательной пары выполнено на поверхности корпуса закрепленного модуля, а второе звено - на поверхности корпуса дополнительного модуля. Вариантом выполнения осветительного устройства является использование двух дополнительных светодиодных модулей,закрепленных симметрично относительно базового светодиодного модуля. Для расширения возможностей осветительное устройство может быть дополнено светодиодными модулями с более короткими корпусами. Профили звеньев поступательной пары могут быть выполнены в процессе экструзии корпусов и размещены, как в теле материала корпуса, так и на его поверхности. Возможность соединения модулей под углом друг к другу обеспечивается формой направляющей цилиндрической поверхности корпуса. Краткое описание чертежей. Осветительное устройство поясняется следующими графическими материалами на фиг.1 показано перспективное изображение варианта осветительного устройства на фиг.2 поперечное сечение каркаса закрепленного светодиодного модуля осветительного устройства изображенного на фиг.1 на фиг.3 показано поперечное сечение каркаса дополнительного светодиодного модуля осветительного устройства изображенного на фиг.1. Осветительное устройство содержит базовый светодиодный модуль 1, закрепляемый на отдельно стоящей опоре 2 и включающий источники 3 излучения, размещенные в корпусе 4, имеющем цилиндрическую поверхность 5. Дополнительный модуль 6, включает источники излучения 7, корпус 8 с цилиндрической поверхностью 9. Средство соединения корпусов 4 и 8 выполнено в виде поступательной пары, образованной звеном 10,выполненным в корпусе 4 базового модуля и звеном 11, выполненным в корпусе 8 дополнительного модуля 6. Звено 10 в простейшем случае является пазом Т образной формы в корпусе 4 базового модуля 1. Звено 11 в этом случае выполнено в виде выступа соответствующей формы на корпусе 9 дополнительного модуля 8. Для соединения модулей осветительного устройства в паз на корпусе 4, с его торцевой стороны, направляют выступ на корпусе 8 и затем осуществляют перемещение всего корпуса до окончательного позиционирования корпусов модулей относительно друг друга. Процесс соединения светодиодных модулей светильника не требует дополнительных крепежных элементов и обеспечивает точность и надежность их позиционирования. Модульный светильник прост в эксплуатации и обслуживании. Различные конфигурации модульного светильника достигаются за счет формы профиля корпуса. При этом легко может быть обеспечено создание общей плоской светоизлучающей поверхности, или развернутой наружу, или направленной внутрь. Возможность промышленного применения. Приведенные в описании варианты выполнения конструктивных элементов не являются исчерпывающими. Эквивалентные по достигаемому результату конструктивные решения могут иметь различные воплощения, приспособленные для реализации заявленного решения. Детали конструкции имеют технологичные формы, которые могут быть реализованы с использованием известных средств, имеющих автоматизированное управление. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Осветительное устройство, содержащее базовый светодиодный модуль, выполненный с возможностью закрепления на отдельно стоящей опоре, и, по меньшей мере, один дополнительный светодиодный модуль, и средство соединения упомянутых корпусов между собой, отличающееся тем, что корпусы модулей изготовлены методом экструзии и имеют внутреннюю и внешнюю цилиндрические поверхности,а средство соединения корпусов выполнено в виде поступательной пары, причем первое звено поступательной пары выполнено на поверхности корпуса закрепленного модуля, а второе звено - на поверхности корпуса дополнительного модуля. 2. Осветительное устройство по пункту 1,отличающееся тем,что содержит два дополнительных светодиодных модуля,закрепленных симметрично относительно закрепленного светодиодного модуля. 3. Осветительное устройство по пунктам 1 и 2,отличающееся тем, что профиль звеньев поступательной пары выполнен в виде ломаной линии.
