Ствол пистолета для стрельбы патронами, снаряжёнными эластичными снарядами несмертельного действия

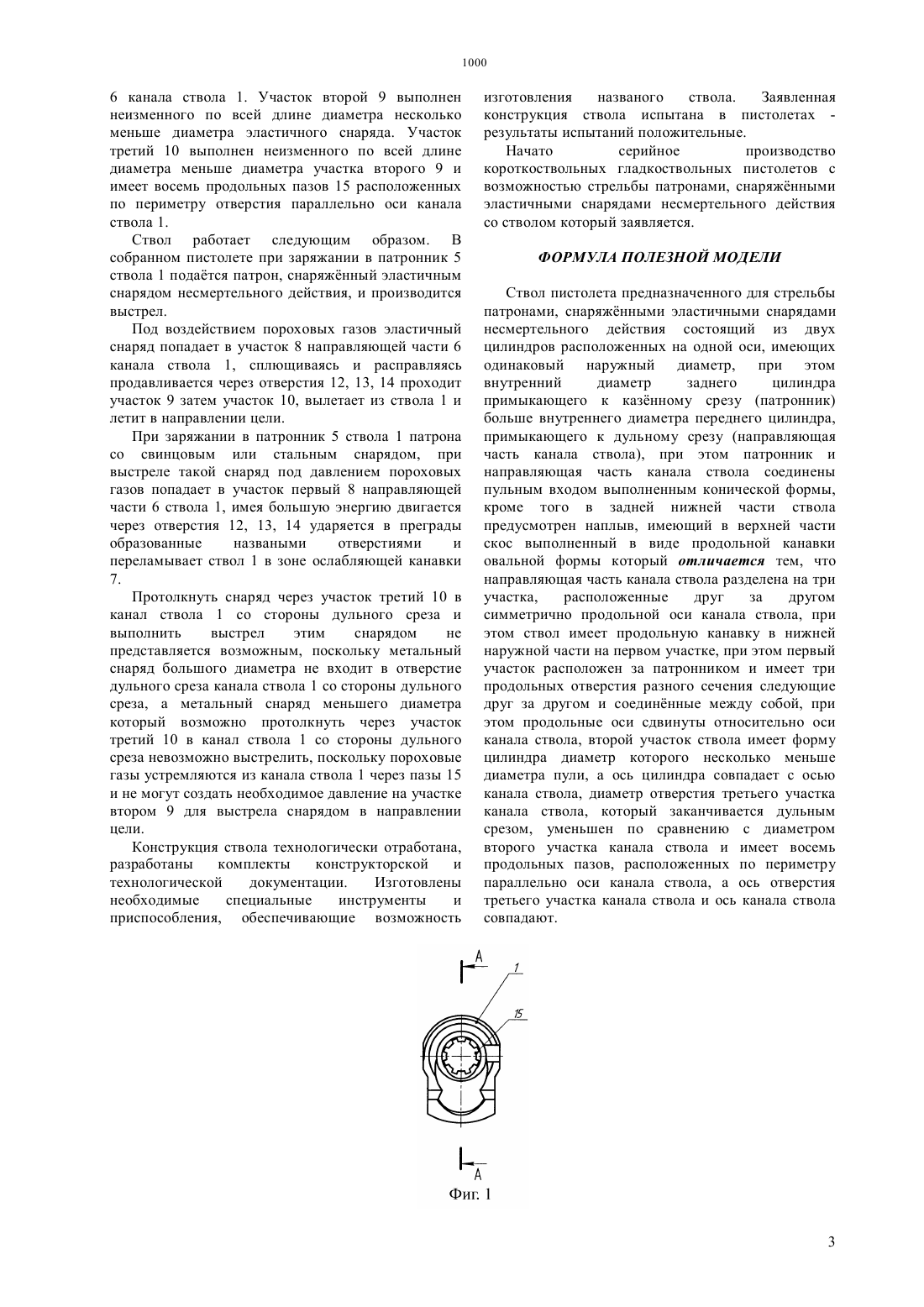

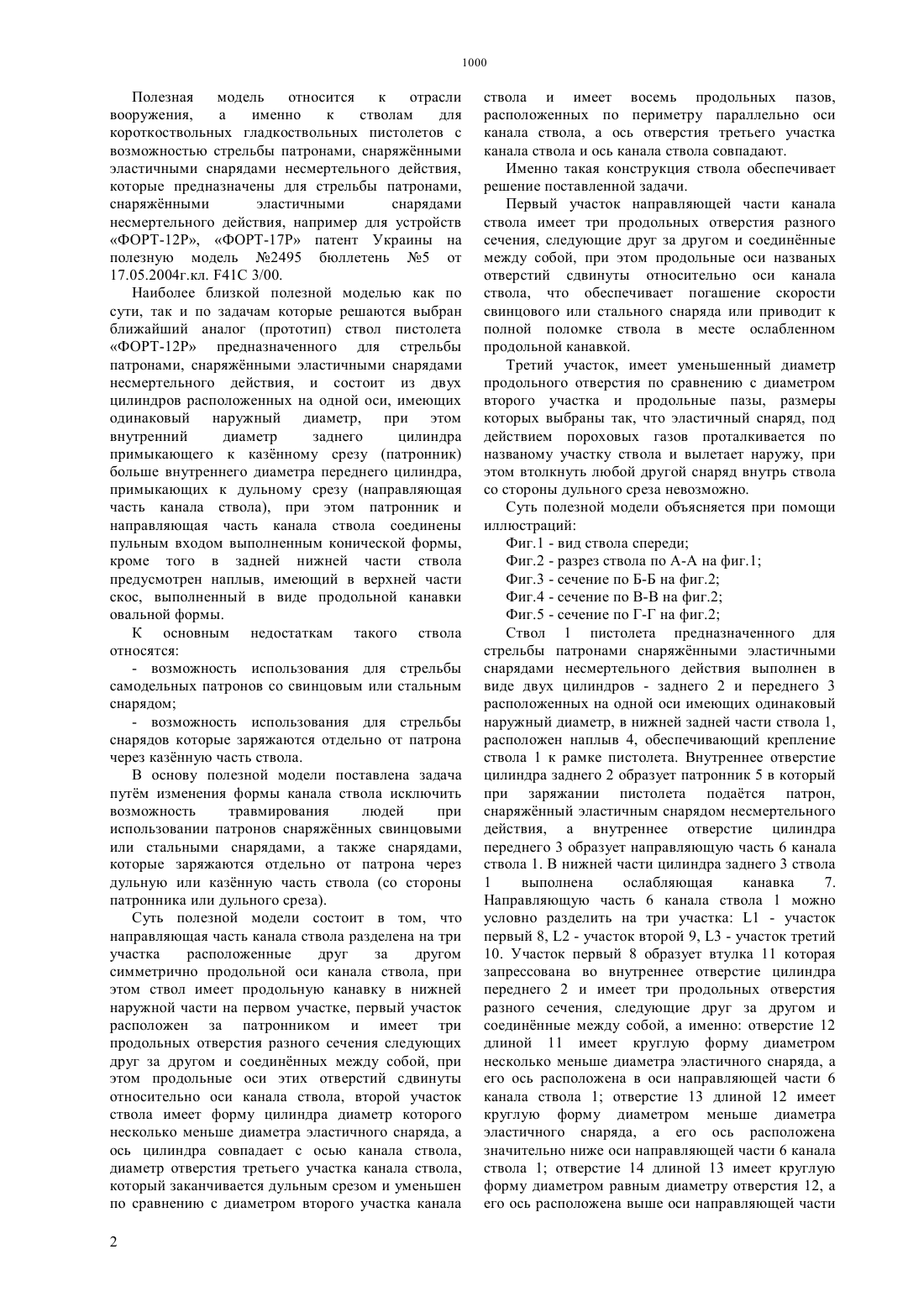

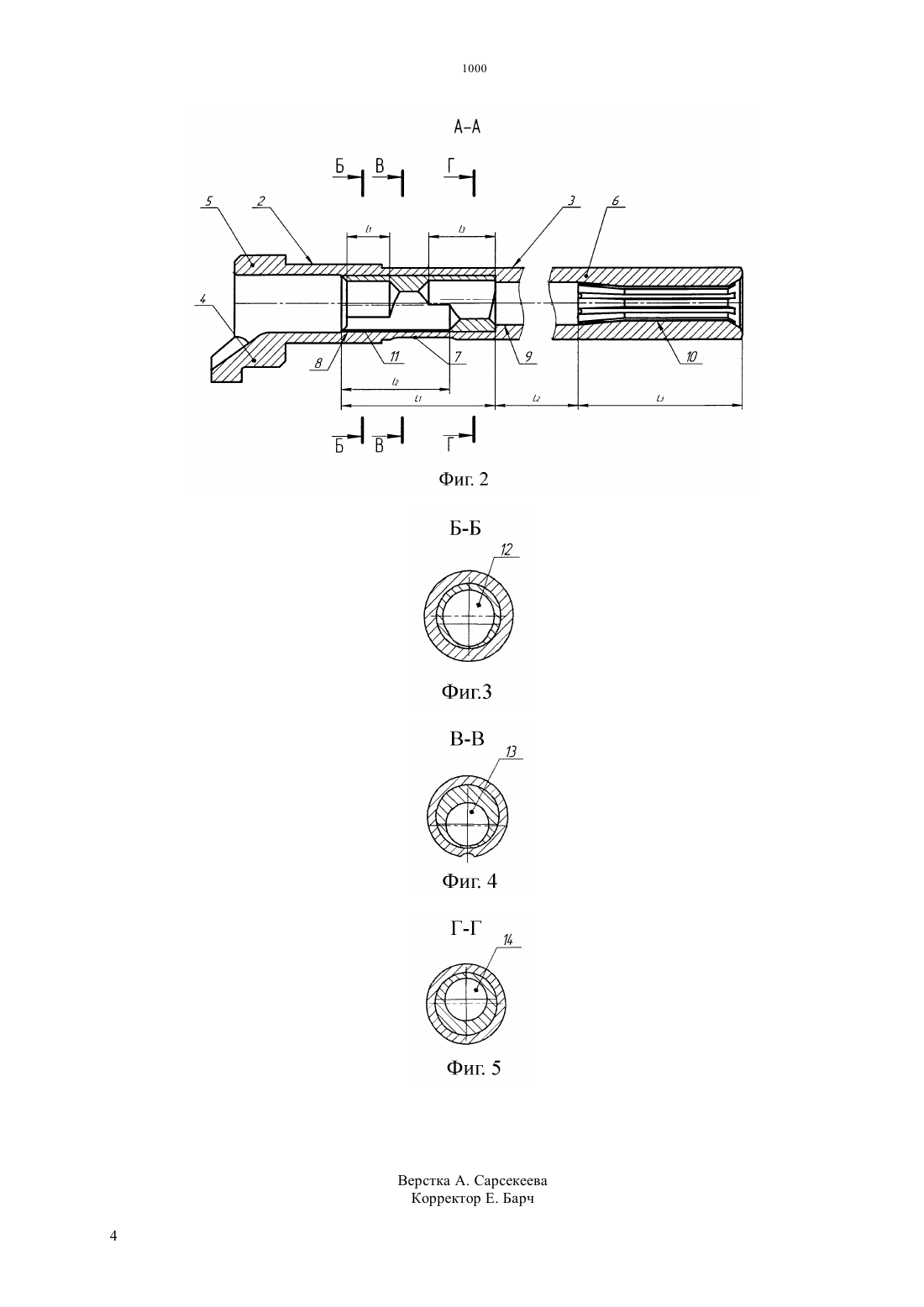

(51) 41 21/24 (2012.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ снаряжнными эластичными снарядами несмертельного действия. Направляющая часть канала ствола разделена на три участка расположенные друг за другом симметрично продольной оси канала ствола, при этом ствол имеет продольную канавку в нижней наружной части на первом участке, первый участок расположен за патронником и имеет три продольных отверстия разного сечения следующих друг за другом и соединнных между собой, при этом продольные оси этих отверстий сдвинуты относительно оси канала ствола, второй участок ствола имеет форму цилиндра диаметр которого несколько меньше диаметра эластичного снаряда, а ось цилиндра совпадает с осью канала ствола, диаметр отверстия третьего участка канала ствола,который заканчивается дульным срезом и уменьшен по сравнению с диаметром второго участка канала ствола и имеет восемь продольных пазов,расположенных по периметру параллельно оси канала ствола, а ось отверстия третьего участка канала ствола и ось канала ствола совпадают.(72) Писаренко Виктор ГригорьевичЗаец Петр АндреевичСлободянюк Иван Андреевич(73) Казенное научно-производственное объединение ФОРД Министерства внутренних дел Украины(74) Тусупова Меруерт Кырыкбаевна Дюсенов Еркебулан Рамазанович(54) СТВОЛ ПИСТОЛЕТА ДЛЯ СТРЕЛЬБЫ ПАТРОНАМИ,СНАРЯЖННЫМИ ЭЛАСТИЧНЫМИ СНАРЯДАМИ НЕСМЕРТЕЛЬНОГО ДЕЙСТВИЯ(57) Полезная модель относится к отрасли вооружения,а именно к стволам для короткоствольных гладкоствольных пистолетов с возможностью стрельбы патронами, снаряжнными эластичными снарядами несмертельного действия,которые предназначены для стрельбы патронами, 1000 Полезная модель относится к отрасли вооружения,а именно к стволам для короткоствольных гладкоствольных пистолетов с возможностью стрельбы патронами, снаряжнными эластичными снарядами несмертельного действия,которые предназначены для стрельбы патронами,снаряжнными эластичными снарядами несмертельного действия, например для устройств ФОРТ-12 Р, ФОРТ-17 Р патент Украины на полезную модель 2495 бюллетень 5 от 17.05.2004 г.кл. 41 3/00. Наиболее близкой полезной моделью как по сути, так и по задачам которые решаются выбран ближайший аналог (прототип) ствол пистолета ФОРТ-12 Р предназначенного для стрельбы патронами, снаряжнными эластичными снарядами несмертельного действия, и состоит из двух цилиндров расположенных на одной оси, имеющих одинаковый наружный диаметр, при этом внутренний диаметр заднего цилиндра примыкающего к казнному срезу (патронник) больше внутреннего диаметра переднего цилиндра,примыкающих к дульному срезу (направляющая часть канала ствола), при этом патронник и направляющая часть канала ствола соединены пульным входом выполненным конической формы,кроме того в задней нижней части ствола предусмотрен наплыв, имеющий в верхней части скос, выполненный в виде продольной канавки овальной формы. К основным недостаткам такого ствола относятся- возможность использования для стрельбы самодельных патронов со свинцовым или стальным снарядом- возможность использования для стрельбы снарядов которые заряжаются отдельно от патрона через казнную часть ствола. В основу полезной модели поставлена задача путм изменения формы канала ствола исключить возможность травмирования людей при использовании патронов снаряжнных свинцовыми или стальными снарядами, а также снарядами,которые заряжаются отдельно от патрона через дульную или казнную часть ствола (со стороны патронника или дульного среза). Суть полезной модели состоит в том, что направляющая часть канала ствола разделена на три участка расположенные друг за другом симметрично продольной оси канала ствола, при этом ствол имеет продольную канавку в нижней наружной части на первом участке, первый участок расположен за патронником и имеет три продольных отверстия разного сечения следующих друг за другом и соединнных между собой, при этом продольные оси этих отверстий сдвинуты относительно оси канала ствола, второй участок ствола имеет форму цилиндра диаметр которого несколько меньше диаметра эластичного снаряда, а ось цилиндра совпадает с осью канала ствола,диаметр отверстия третьего участка канала ствола,который заканчивается дульным срезом и уменьшен по сравнению с диаметром второго участка канала 2 ствола и имеет восемь продольных пазов,расположенных по периметру параллельно оси канала ствола, а ось отверстия третьего участка канала ствола и ось канала ствола совпадают. Именно такая конструкция ствола обеспечивает решение поставленной задачи. Первый участок направляющей части канала ствола имеет три продольных отверстия разного сечения, следующие друг за другом и соединнные между собой, при этом продольные оси названых отверстий сдвинуты относительно оси канала ствола, что обеспечивает погашение скорости свинцового или стального снаряда или приводит к полной поломке ствола в месте ослабленном продольной канавкой. Третий участок, имеет уменьшенный диаметр продольного отверстия по сравнению с диаметром второго участка и продольные пазы, размеры которых выбраны так, что эластичный снаряд, под действием пороховых газов проталкивается по названому участку ствола и вылетает наружу, при этом втолкнуть любой другой снаряд внутрь ствола со стороны дульного среза невозможно. Суть полезной модели объясняется при помощи иллюстраций Фиг.1 - вид ствола спереди Фиг.2 - разрез ствола по А-А на фиг.1 Фиг.3 - сечение по Б-Б на фиг.2 Фиг.4 - сечение по В-В на фиг.2 Фиг.5 - сечение по Г-Г на фиг.2 Ствол 1 пистолета предназначенного для стрельбы патронами снаряжнными эластичными снарядами несмертельного действия выполнен в виде двух цилиндров - заднего 2 и переднего 3 расположенных на одной оси имеющих одинаковый наружный диаметр, в нижней задней части ствола 1,расположен наплыв 4, обеспечивающий крепление ствола 1 к рамке пистолета. Внутреннее отверстие цилиндра заднего 2 образует патронник 5 в который при заряжании пистолета податся патрон,снаряжнный эластичным снарядом несмертельного действия, а внутреннее отверстие цилиндра переднего 3 образует направляющую часть 6 канала ствола 1. В нижней части цилиндра заднего 3 ствола 1 выполнена ослабляющая канавка 7. Направляющую часть 6 канала ствола 1 можно условно разделить на три участка 1 - участок первый 8, 2 - участок второй 9, 3 - участок третий 10. Участок первый 8 образует втулка 11 которая запрессована во внутреннее отверстие цилиндра переднего 2 и имеет три продольных отверстия разного сечения, следующие друг за другом и соединнные между собой, а именно отверстие 12 длиной 11 имеет круглую форму диаметром несколько меньше диаметра эластичного снаряда, а его ось расположена в оси направляющей части 6 канала ствола 1 отверстие 13 длиной 12 имеет круглую форму диаметром меньше диаметра эластичного снаряда, а его ось расположена значительно ниже оси направляющей части 6 канала ствола 1 отверстие 14 длиной 13 имеет круглую форму диаметром равным диаметру отверстия 12, а его ось расположена выше оси направляющей части 6 канала ствола 1. Участок второй 9 выполнен неизменного по всей длине диаметра несколько меньше диаметра эластичного снаряда. Участок третий 10 выполнен неизменного по всей длине диаметра меньше диаметра участка второго 9 и имеет восемь продольных пазов 15 расположенных по периметру отверстия параллельно оси канала ствола 1. Ствол работает следующим образом. В собранном пистолете при заряжании в патронник 5 ствола 1 податся патрон, снаряжнный эластичным снарядом несмертельного действия, и производится выстрел. Под воздействием пороховых газов эластичный снаряд попадает в участок 8 направляющей части 6 канала ствола 1, сплющиваясь и расправляясь продавливается через отверстия 12, 13, 14 проходит участок 9 затем участок 10, вылетает из ствола 1 и летит в направлении цели. При заряжании в патронник 5 ствола 1 патрона со свинцовым или стальным снарядом, при выстреле такой снаряд под давлением пороховых газов попадает в участок первый 8 направляющей части 6 ствола 1, имея большую энергию двигается через отверстия 12, 13, 14 ударяется в преграды образованные назваными отверстиями и переламывает ствол 1 в зоне ослабляющей канавки 7. Протолкнуть снаряд через участок третий 10 в канал ствола 1 со стороны дульного среза и выполнить выстрел этим снарядом не представляется возможным, поскольку метальный снаряд большого диаметра не входит в отверстие дульного среза канала ствола 1 со стороны дульного среза, а метальный снаряд меньшего диаметра который возможно протолкнуть через участок третий 10 в канал ствола 1 со стороны дульного среза невозможно выстрелить, поскольку пороховые газы устремляются из канала ствола 1 через пазы 15 и не могут создать необходимое давление на участке втором 9 для выстрела снарядом в направлении цели. Конструкция ствола технологически отработана,разработаны комплекты конструкторской и технологической документации. Изготовлены необходимые специальные инструменты и приспособления, обеспечивающие возможность изготовления названого ствола. Заявленная конструкция ствола испытана в пистолетах результаты испытаний положительные. Начато серийное производство короткоствольных гладкоствольных пистолетов с возможностью стрельбы патронами, снаряжнными эластичными снарядами несмертельного действия со стволом который заявляется. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Ствол пистолета предназначенного для стрельбы патронами, снаряжнными эластичными снарядами несмертельного действия состоящий из двух цилиндров расположенных на одной оси, имеющих одинаковый наружный диаметр, при этом внутренний диаметр заднего цилиндра примыкающего к казнному срезу (патронник) больше внутреннего диаметра переднего цилиндра,примыкающего к дульному срезу (направляющая часть канала ствола), при этом патронник и направляющая часть канала ствола соединены пульным входом выполненным конической формы,кроме того в задней нижней части ствола предусмотрен наплыв, имеющий в верхней части скос выполненный в виде продольной канавки овальной формы который отличается тем, что направляющая часть канала ствола разделена на три участка,расположенные друг за другом симметрично продольной оси канала ствола, при этом ствол имеет продольную канавку в нижней наружной части на первом участке, при этом первый участок расположен за патронником и имеет три продольных отверстия разного сечения следующие друг за другом и соединнные между собой, при этом продольные оси сдвинуты относительно оси канала ствола, второй участок ствола имеет форму цилиндра диаметр которого несколько меньше диаметра пули, а ось цилиндра совпадает с осью канала ствола, диаметр отверстия третьего участка канала ствола, который заканчивается дульным срезом, уменьшен по сравнению с диаметром второго участка канала ствола и имеет восемь продольных пазов, расположенных по периметру параллельно оси канала ствола, а ось отверстия третьего участка канала ствола и ось канала ствола совпадают.
