Способ визуализации эпизоотического очага с применением ГИС-технологий

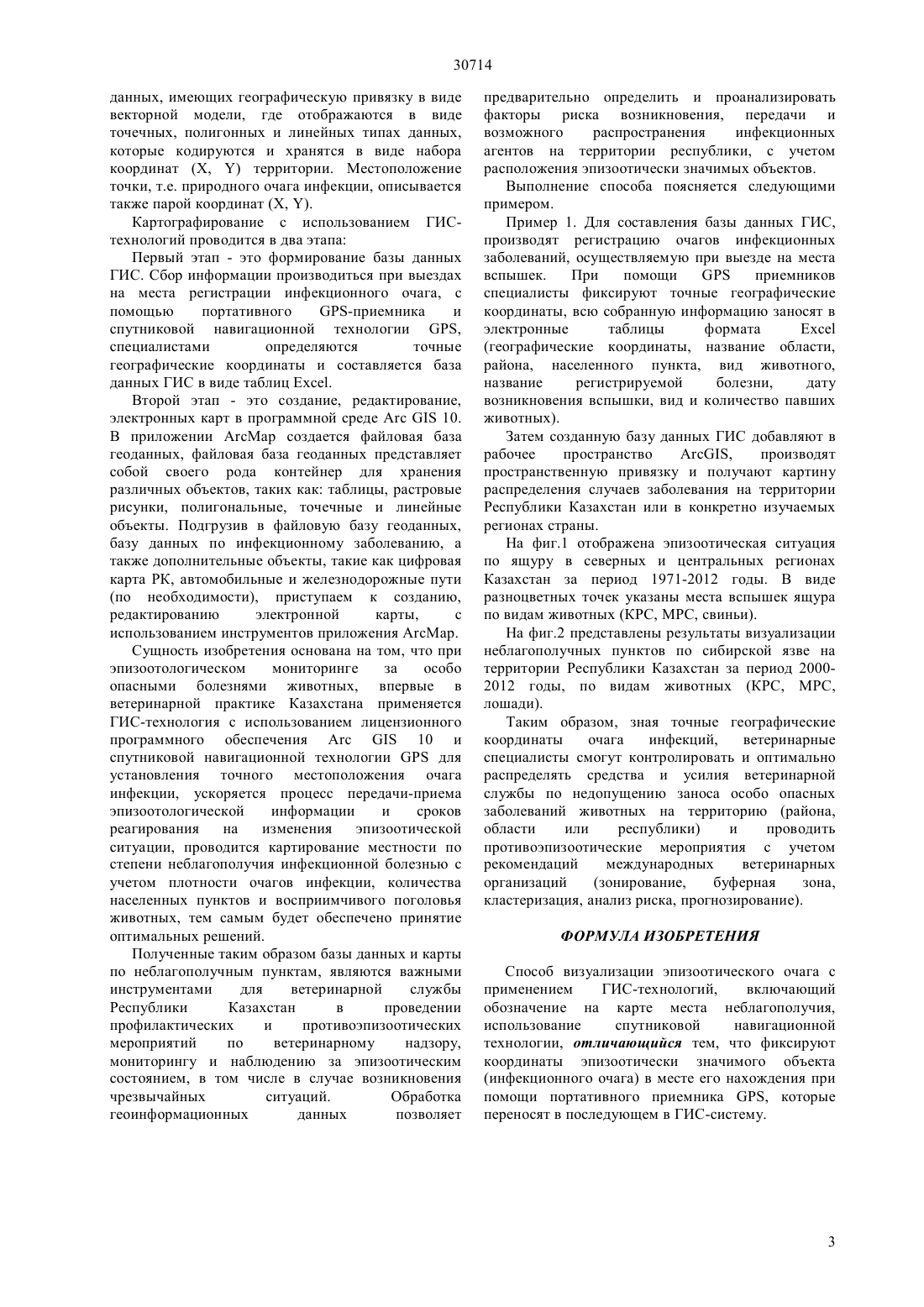

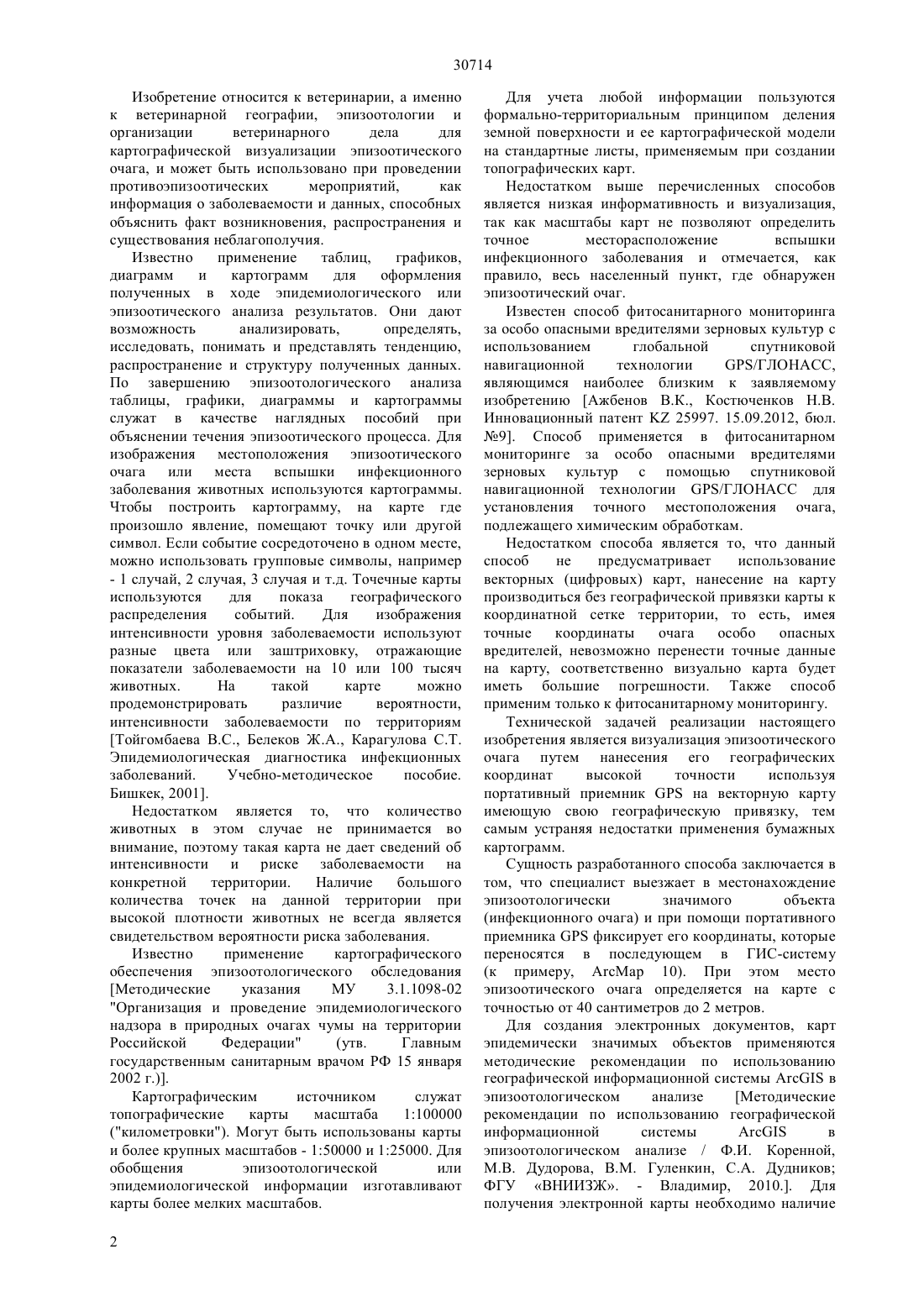

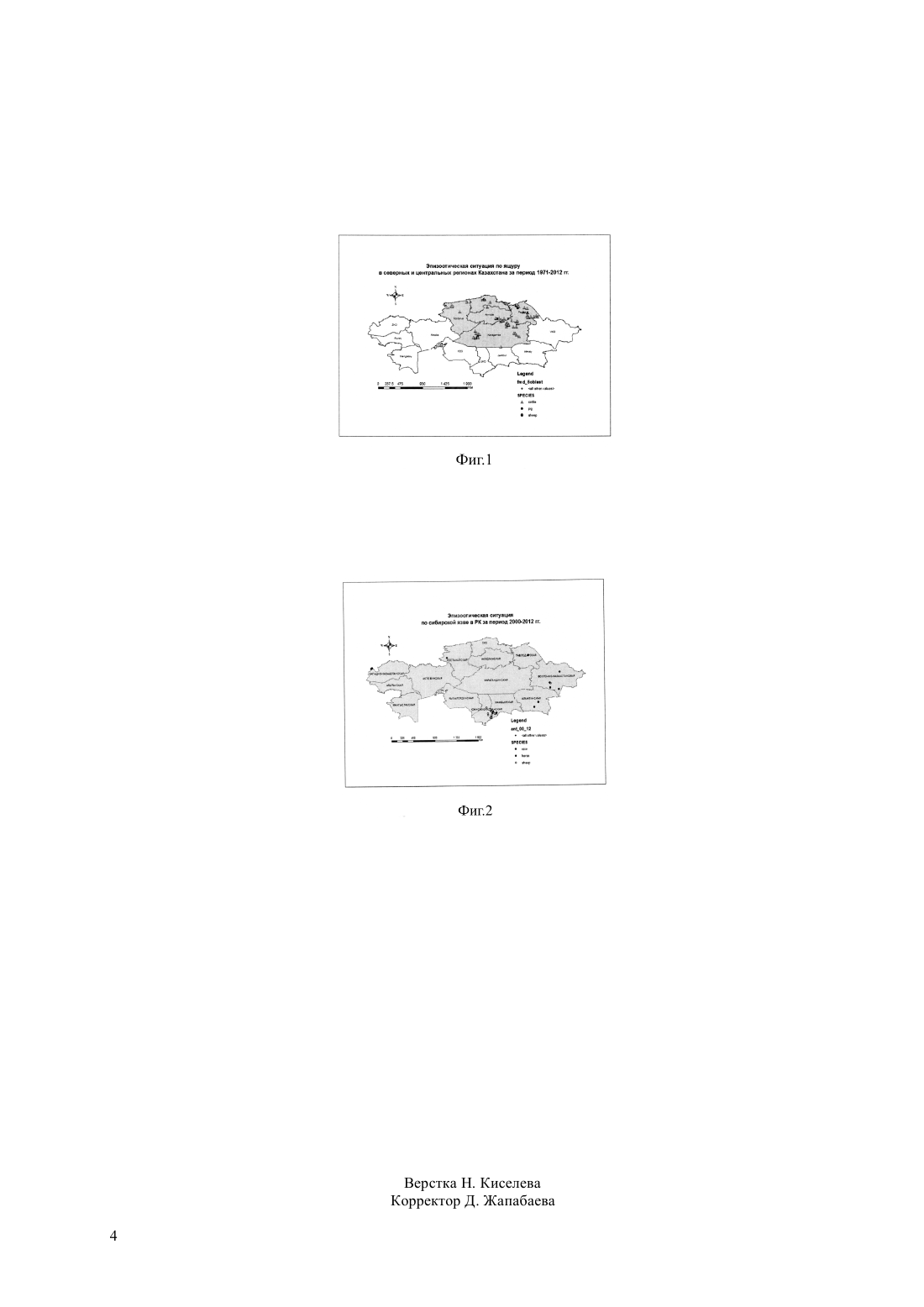

(51) 01 13/00 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ координат высокой точности используя портативный приемникна векторную карту имеющую свою географическую привязку, тем самым устраняя недостатки применения бумажных картограмм. Сущность разработанного способа заключается в том, что специалист выезжает в местонахождение эпизоотологически значимого объекта(инфекционного очага) и при помощи портативного приемникафиксирует его координаты, которые переносятся в последующем в ГИС-систему (к примеру,АсМар 10). При этом место эпизоотического очага определяется на карте с точностью от 40 сантиметров до 2 метров. Таким образом, зная точные географические координаты очага инфекций,ветеринарные специалисты смогут контролировать и оптимально распределять средства и усилия ветеринарной службы по недопущению заноса особо опасных заболеваний животных на территорию (района,области или республики) и проводить противоэпизоотические мероприятия с учетом рекомендаций международных ветеринарных организаций(72) Абдрахманов Сарсенбай Кадырович Муханбеткалиев Ерсын Аргазыевич Кушубаев Досым Берликович Балджи Юрий Александрович Кадыров Аблайхан Сарсенбаевич(73) Акционерное общество Казахский агротехнический университет им. Сакена Сейфуллина(54) СПОСОБ ВИЗУАЛИЗАЦИИ ЭПИЗООТИЧЕСКОГО ОЧАГА С ПРИМЕНЕНИЕМ ГИС-ТЕХНОЛОГИЙ(57) Изобретение относится к ветеринарии, а именно к ветеринарной географии, эпизоотологии и организации ветеринарного дела для картографической визуализации эпизоотического очага, и может быть использовано при проведении противоэпизоотических мероприятий,как информация о заболеваемости и данных, способных объяснить факт возникновения, распространения и существования неблагополучия. Технической задачей реализации настоящего изобретения является визуализация эпизоотического очага путем нанесения его географических 30714 Изобретение относится к ветеринарии, а именно к ветеринарной географии, эпизоотологии и организации ветеринарного дела для картографической визуализации эпизоотического очага, и может быть использовано при проведении противоэпизоотических мероприятий,как информация о заболеваемости и данных, способных объяснить факт возникновения, распространения и существования неблагополучия. Известно применение таблиц,графиков,диаграмм и картограмм для оформления полученных в ходе эпидемиологического или эпизоотического анализа результатов. Они дают возможность анализировать,определять,исследовать, понимать и представлять тенденцию,распространение и структуру полученных данных. По завершению эпизоотологического анализа таблицы, графики, диаграммы и картограммы служат в качестве наглядных пособий при объяснении течения эпизоотического процесса. Для изображения местоположения эпизоотического очага или места вспышки инфекционного заболевания животных используются картограммы. Чтобы построить картограмму, на карте где произошло явление, помещают точку или другой символ. Если событие сосредоточено в одном месте,можно использовать групповые символы, например- 1 случай, 2 случая, 3 случая и т.д. Точечные карты используются для показа географического распределения событий. Для изображения интенсивности уровня заболеваемости используют разные цвета или заштриховку, отражающие показатели заболеваемости на 10 или 100 тысяч животных. На такой карте можно продемонстрировать различие вероятности,интенсивности заболеваемости по территориям Тойгомбаева , Белеков Ж.А., Карагулова С.Т. Эпидемиологическая диагностика инфекционных заболеваний. Учебно-методическое пособие. Бишкек, 2001. Недостатком является то, что количество животных в этом случае не принимается во внимание, поэтому такая карта не дает сведений об интенсивности и риске заболеваемости на конкретной территории. Наличие большого количества точек на данной территории при высокой плотности животных не всегда является свидетельством вероятности риска заболевания. Известно применение картографического обеспечения эпизоотологического обследования Методические указания МУ 3.1.1098-02 Организация и проведение эпидемиологического надзора в природных очагах чумы на территории Российской Федерации(утв. Главным государственным санитарным врачом РФ 15 января 2002 г.). Картографическим источником служат топографические карты масштаба 1100000(километровки). Могут быть использованы карты и более крупных масштабов - 150000 и 125000. Для обобщения эпизоотологической или эпидемиологической информации изготавливают карты более мелких масштабов. 2 Для учета любой информации пользуются формально-территориальным принципом деления земной поверхности и ее картографической модели на стандартные листы, применяемым при создании топографических карт. Недостатком выше перечисленных способов является низкая информативность и визуализация,так как масштабы карт не позволяют определить точное месторасположение вспышки инфекционного заболевания и отмечается, как правило, весь населенный пункт, где обнаружен эпизоотический очаг. Известен способ фитосанитарного мониторинга за особо опасными вредителями зерновых культур с использованием глобальной спутниковой навигационной технологии/ГЛО,являющимся наиболее близким к заявляемому изобретению Ажбенов В.К., Костюченков Н.В. Инновационный патент 25997. 15.09.2012, бюл. 9. Способ применяется в фитосанитарном мониторинге за особо опасными вредителями зерновых культур с помощью спутниковой навигационной технологии /ГЛ для установления точного местоположения очага,подлежащего химическим обработкам. Недостатком способа является то, что данный способ не предусматривает использование векторных (цифровых) карт, нанесение на карту производиться без географической привязки карты к координатной сетке территории, то есть, имея точные координаты очага особо опасных вредителей, невозможно перенести точные данные на карту, соответственно визуально карта будет иметь большие погрешности. Также способ применим только к фитосанитарному мониторингу. Технической задачей реализации настоящего изобретения является визуализация эпизоотического очага путем нанесения его географических координат высокой точности используя портативный приемникна векторную карту имеющую свою географическую привязку, тем самым устраняя недостатки применения бумажных картограмм. Сущность разработанного способа заключается в том, что специалист выезжает в местонахождение эпизоотологически значимого объекта(инфекционного очага) и при помощи портативного приемникафиксирует его координаты, которые переносятся в последующем в ГИС-систему(к примеру, АсМар 10). При этом место эпизоотического очага определяется на карте с точностью от 40 сантиметров до 2 метров. Для создания электронных документов, карт эпидемически значимых объектов применяются методические рекомендации по использованию географической информационной системыв эпизоотологическом анализе Методические рекомендации по использованию географической информационной системы в эпизоотологическом анализе / Ф.И. Коренной,М.В. Дудорова, В.М. Гуленкин, С.А. Дудников ФГУ ВНИИЗЖ. - Владимир, 2010 Для получения электронной карты необходимо наличие 30714 данных, имеющих географическую привязку в виде векторной модели, где отображаются в виде точечных, полигонных и линейных типах данных,которые кодируются и хранятся в виде набора координат (, ) территории. Местоположение точки, т.е. природного очага инфекции, описывается также парой координат (, ). Картографирование с использованием ГИСтехнологий проводится в два этапа Первый этап - это формирование базы данных ГИС. Сбор информации производиться при выездах на места регистрации инфекционного очага, с помощью портативного-приемника и спутниковой навигационной технологии ,специалистами определяются точные географические координаты и составляется база данных ГИС в виде таблиц . Второй этап - это создание, редактирование,электронных карт в программной среде 10. В приложении АсМар создается файловая база геоданных, файловая база геоданных представляет собой своего рода контейнер для хранения различных объектов, таких как таблицы, растровые рисунки, полигональные, точечные и линейные объекты. Подгрузив в файловую базу геоданных,базу данных по инфекционному заболеванию, а также дополнительные объекты, такие как цифровая карта РК, автомобильные и железнодорожные пути(по необходимости), приступаем к созданию,редактированию электронной карты,с использованием инструментов приложения АсМар. Сущность изобретения основана на том, что при эпизоотологическом мониторинге за особо опасными болезнями животных, впервые в ветеринарной практике Казахстана применяется ГИС-технология с использованием лицензионного программного обеспечения 10 и спутниковой навигационной технологиидля установления точного местоположения очага инфекции, ускоряется процесс передачи-приема эпизоотологической информации и сроков реагирования на изменения эпизоотической ситуации, проводится картирование местности по степени неблагополучия инфекционной болезнью с учетом плотности очагов инфекции, количества населенных пунктов и восприимчивого поголовья животных, тем самым будет обеспечено принятие оптимальных решений. Полученные таким образом базы данных и карты по неблагополучным пунктам, являются важными инструментами для ветеринарной службы Республики Казахстан в проведении профилактических и противоэпизоотических мероприятий по ветеринарному надзору,мониторингу и наблюдению за эпизоотическим состоянием, в том числе в случае возникновения чрезвычайных ситуаций. Обработка геоинформационных данных позволяет предварительно определить и проанализировать факторы риска возникновения, передачи и возможного распространения инфекционных агентов на территории республики, с учетом расположения эпизоотически значимых объектов. Выполнение способа поясняется следующими примером. Пример 1. Для составления базы данных ГИС,производят регистрацию очагов инфекционных заболеваний, осуществляемую при выезде на места вспышек. При помощи приемников специалисты фиксируют точные географические координаты, всю собранную информацию заносят в электронные таблицы формата(географические координаты, название области,района, населенного пункта, вид животного,название регистрируемой болезни,дату возникновения вспышки, вид и количество павших животных). Затем созданную базу данных ГИС добавляют в рабочее пространство,производят пространственную привязку и получают картину распределения случаев заболевания на территории Республики Казахстан или в конкретно изучаемых регионах страны. На фиг.1 отображена эпизоотическая ситуация по ящуру в северных и центральных регионах Казахстан за период 1971-2012 годы. В виде разноцветных точек указаны места вспышек ящура по видам животных (КРС, МРС, свиньи). На фиг.2 представлены результаты визуализации неблагополучных пунктов по сибирской язве на территории Республики Казахстан за период 20002012 годы, по видам животных (КРС, МРС,лошади). Таким образом, зная точные географические координаты очага инфекций,ветеринарные специалисты смогут контролировать и оптимально распределять средства и усилия ветеринарной службы по недопущению заноса особо опасных заболеваний животных на территорию (района,области или республики) и проводить противоэпизоотические мероприятия с учетом рекомендаций международных ветеринарных организаций(зонирование,буферная зона,кластеризация, анализ риска, прогнозирование). ФОРМУЛА ИЗОБРЕТЕНИЯ Способ визуализации эпизоотического очага с применением ГИС-технологий,включающий обозначение на карте места неблагополучия,использование спутниковой навигационной технологии, отличающийся тем, что фиксируют координаты эпизоотически значимого объекта(инфекционного очага) в месте его нахождения при помощи портативного приемника , которые переносят в последующем в ГИС-систему.
