Фильтр для очистки воды от нефтепродуктов и способ регенерации его фильтрующей загрузки

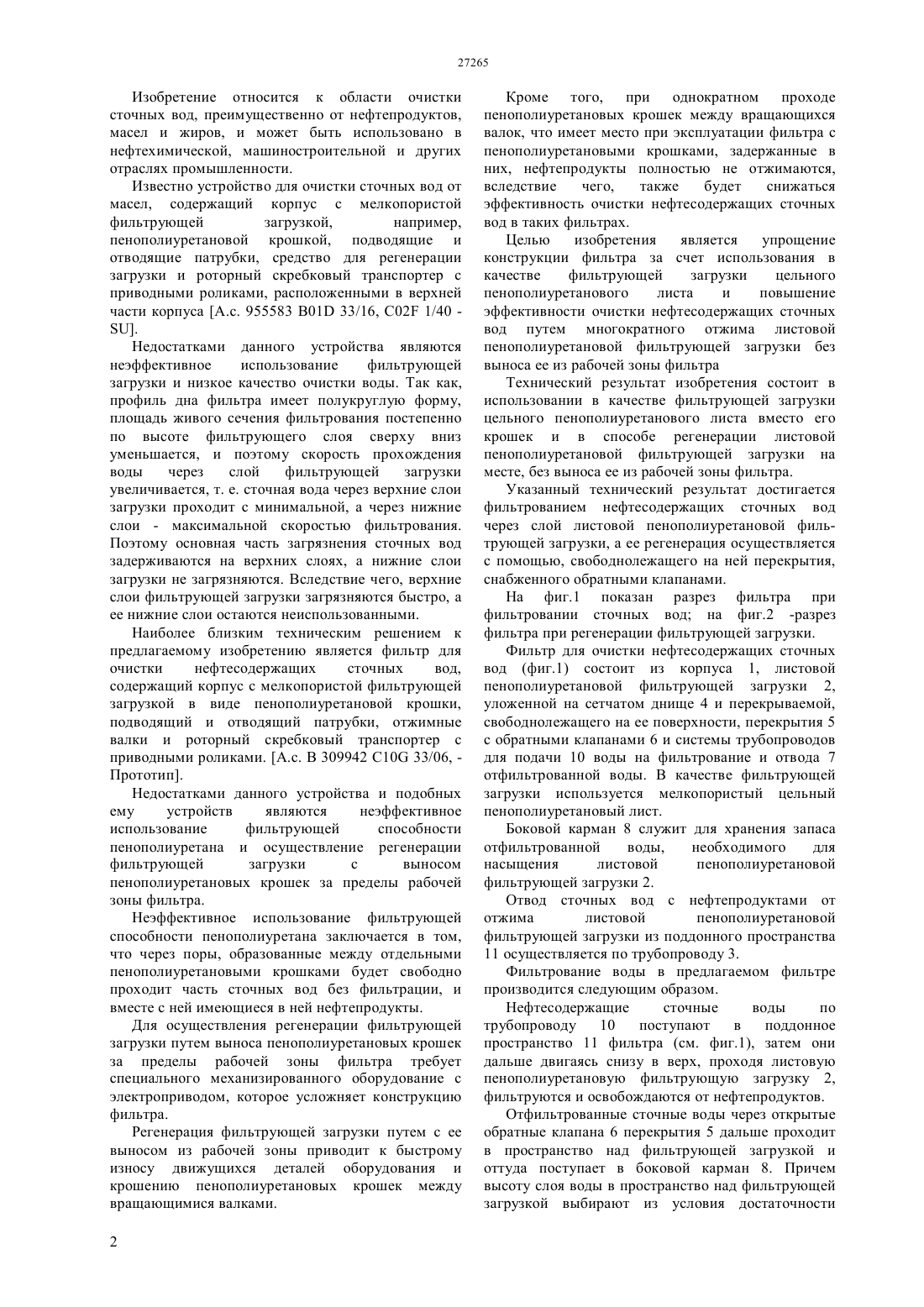

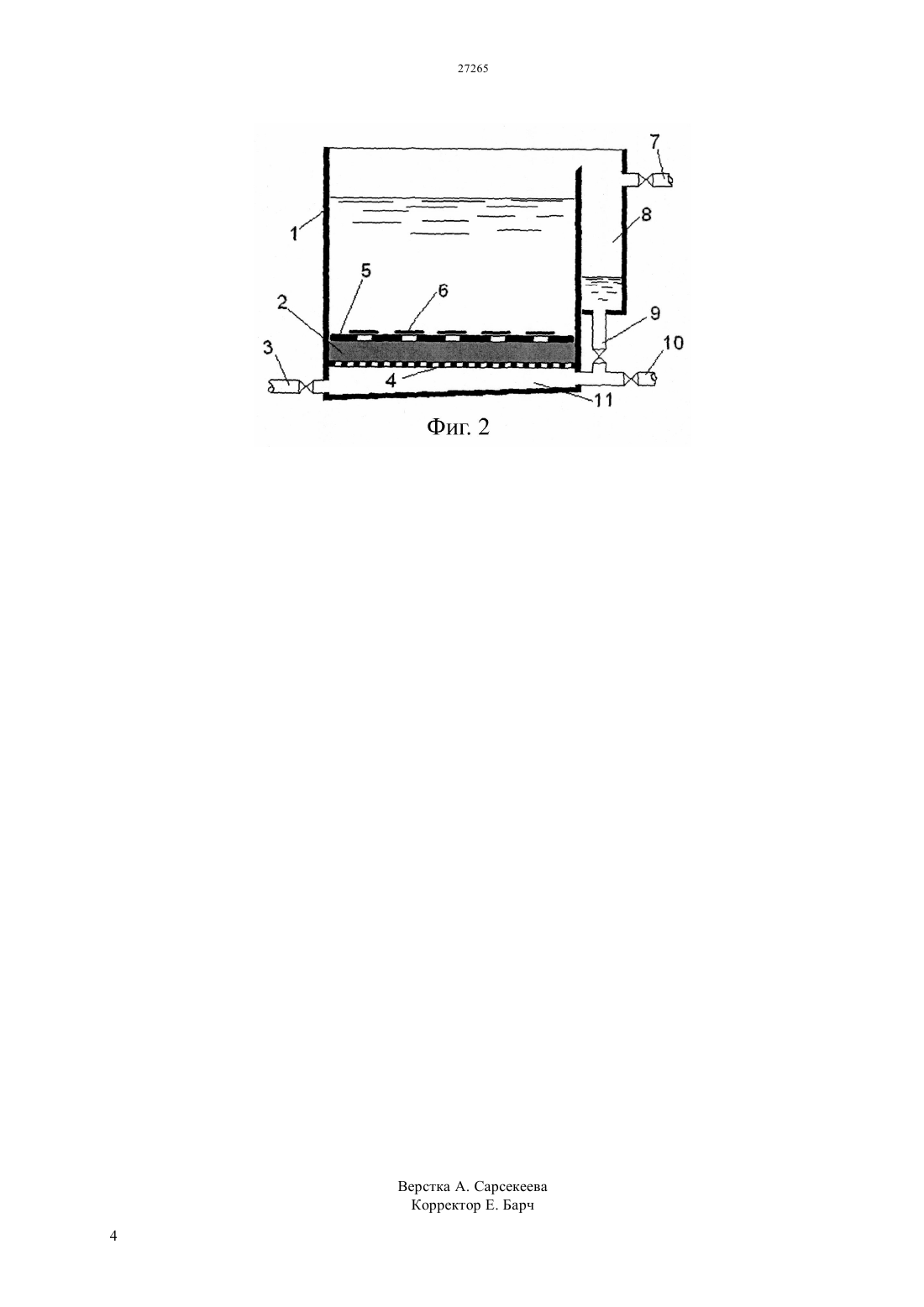

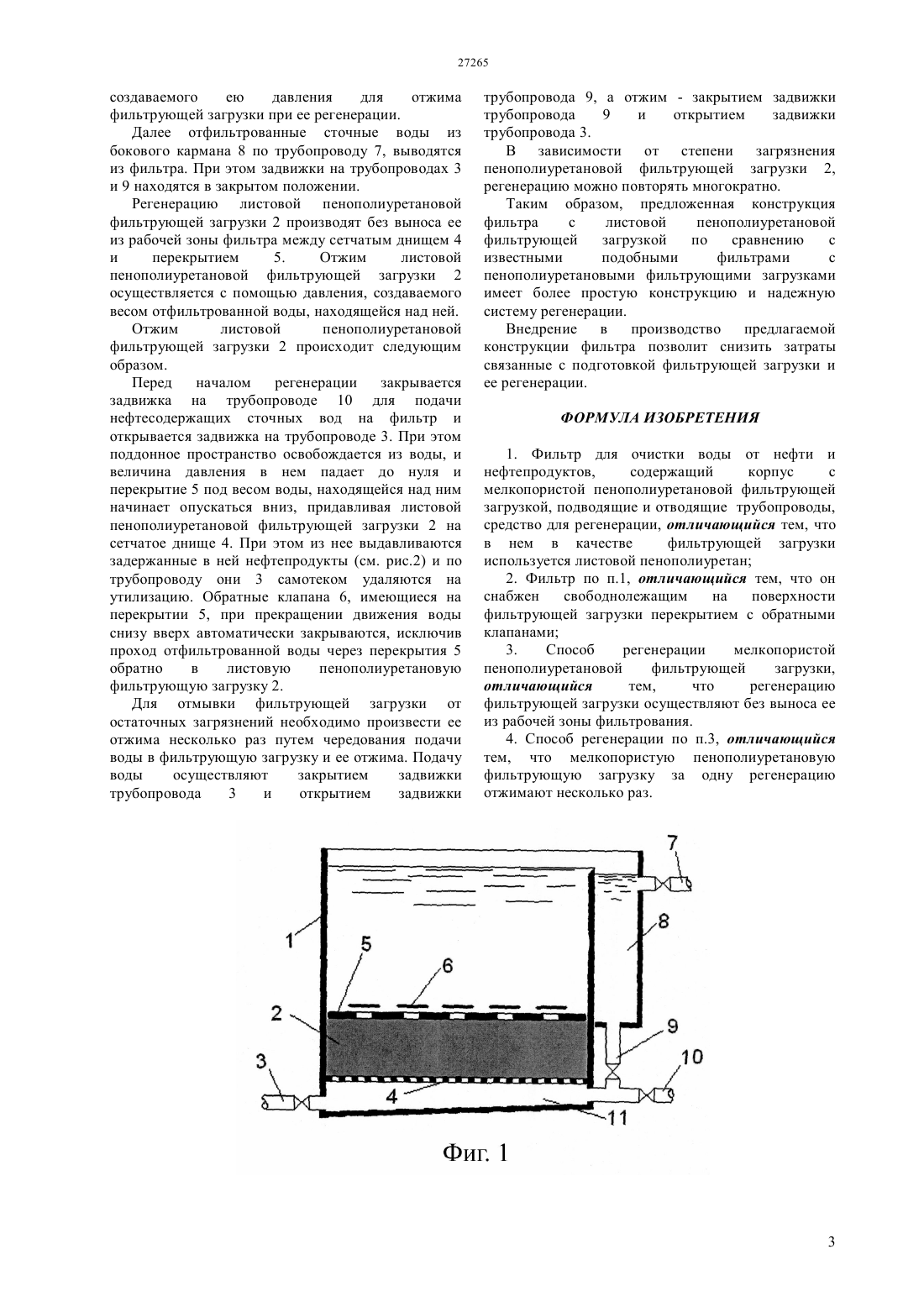

(51) 02 1/40 (2006.01) 01 3/16 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к области очистки сточных вод, преимущественно от нефтепродуктов,масел и жиров, и может быть использовано в нефтехимической, машиностроительной и других отраслях промышленности. Сущность изобретения заключается в использовании в качестве фильтрующей загрузки цельного пенополиуретанового листа и в регенерации фильтрующей загрузки на месте без выноса ее из рабочей зоны фильтрования с помощью, свободнолежащего на фильтрующей загрузке, перекрытия, снабженного обратными клапанами(72) Каскирбаев Сунгат Кабидоллаулы Каскирбаев Кабидолла Кыстаубаевич(73) Республиканское государственное казенное предприятие Павлодарский государственный университет им. С. Торайгырова Министерства образования и науки Республики Казахстан(54) ФИЛЬТР ДЛЯ ОЧИСТКИ ВОДЫ ОТ НЕФТЕПРОДУКТОВ И СПОСОБ РЕГЕНЕРАЦИИ ЕГО ФИЛЬТРУЮЩЕЙ ЗАГРУЗКИ Изобретение относится к области очистки сточных вод, преимущественно от нефтепродуктов,масел и жиров, и может быть использовано в нефтехимической, машиностроительной и других отраслях промышленности. Известно устройство для очистки сточных вод от масел, содержащий корпус с мелкопористой фильтрующей загрузкой,например,пенополиуретановой крошкой, подводящие и отводящие патрубки, средство для регенерации загрузки и роторный скребковый транспортер с приводными роликами, расположенными в верхней части корпуса А.с. 955583 В 01 33/16, С 02 1/40 . Недостатками данного устройства являются неэффективное использование фильтрующей загрузки и низкое качество очистки воды. Так как,профиль дна фильтра имеет полукруглую форму,площадь живого сечения фильтрования постепенно по высоте фильтрующего слоя сверху вниз уменьшается, и поэтому скорость прохождения воды через слой фильтрующей загрузки увеличивается, т. е. сточная вода через верхние слои загрузки проходит с минимальной, а через нижние слои - максимальной скоростью фильтрования. Поэтому основная часть загрязнения сточных вод задерживаются на верхних слоях, а нижние слои загрузки не загрязняются. Вследствие чего, верхние слои фильтрующей загрузки загрязняются быстро, а ее нижние слои остаются неиспользованными. Наиболее близким техническим решением к предлагаемому изобретению является фильтр для очистки нефтесодержащих сточных вод,содержащий корпус с мелкопористой фильтрующей загрузкой в виде пенополиуретановой крошки,подводящий и отводящий патрубки, отжимные валки и роторный скребковый транспортер с приводными роликами. А.с. В 309942 С 10 33/06, Прототип. Недостатками данного устройства и подобных ему устройств являются неэффективное использование фильтрующей способности пенополиуретана и осуществление регенерации фильтрующей загрузки с выносом пенополиуретановых крошек за пределы рабочей зоны фильтра. Неэффективное использование фильтрующей способности пенополиуретана заключается в том,что через поры, образованные между отдельными пенополиуретановыми крошками будет свободно проходит часть сточных вод без фильтрации, и вместе с ней имеющиеся в ней нефтепродукты. Для осуществления регенерации фильтрующей загрузки путем выноса пенополиуретановых крошек за пределы рабочей зоны фильтра требует специального механизированного оборудование с электроприводом, которое усложняет конструкцию фильтра. Регенерация фильтрующей загрузки путем с ее выносом из рабочей зоны приводит к быстрому износу движущихся деталей оборудования и крошению пенополиуретановых крошек между вращающимися валками. 2 Кроме того, при однократном проходе пенополиуретановых крошек между вращающихся валок, что имеет место при эксплуатации фильтра с пенополиуретановыми крошками, задержанные в них, нефтепродукты полностью не отжимаются,вследствие чего,также будет снижаться эффективность очистки нефтесодержащих сточных вод в таких фильтрах. Целью изобретения является упрощение конструкции фильтра за счет использования в качестве фильтрующей загрузки цельного пенополиуретанового листа и повышение эффективности очистки нефтесодержащих сточных вод путем многократного отжима листовой пенополиуретановой фильтрующей загрузки без выноса ее из рабочей зоны фильтра Технический результат изобретения состоит в использовании в качестве фильтрующей загрузки цельного пенополиуретанового листа вместо его крошек и в способе регенерации листовой пенополиуретановой фильтрующей загрузки на месте, без выноса ее из рабочей зоны фильтра. Указанный технический результат достигается фильтрованием нефтесодержащих сточных вод через слой листовой пенополиуретановой фильтрующей загрузки, а ее регенерация осуществляется с помощью, свободнолежащего на ней перекрытия,снабженного обратными клапанами. На фиг.1 показан разрез фильтра при фильтровании сточных вод на фиг.2 -разрез фильтра при регенерации фильтрующей загрузки. Фильтр для очистки нефтесодержащих сточных вод (фиг.1) состоит из корпуса 1, листовой пенополиуретановой фильтрующей загрузки 2,уложенной на сетчатом днище 4 и перекрываемой,свободнолежащего на ее поверхности, перекрытия 5 с обратными клапанами 6 и системы трубопроводов для подачи 10 воды на фильтрование и отвода 7 отфильтрованной воды. В качестве фильтрующей загрузки используется мелкопористый цельный пенополиуретановый лист. Боковой карман 8 служит для хранения запаса отфильтрованной воды,необходимого для насыщения листовой пенополиуретановой фильтрующей загрузки 2. Отвод сточных вод с нефтепродуктами от отжима листовой пенополиуретановой фильтрующей загрузки из поддонного пространства 11 осуществляется по трубопроводу 3. Фильтрование воды в предлагаемом фильтре производится следующим образом. Нефтесодержащие сточные воды по трубопроводу 10 поступают в поддонное пространство 11 фильтра (см. фиг.1), затем они дальше двигаясь снизу в верх, проходя листовую пенополиуретановую фильтрующую загрузку 2,фильтруются и освобождаются от нефтепродуктов. Отфильтрованные сточные воды через открытые обратные клапана 6 перекрытия 5 дальше проходит в пространство над фильтрующей загрузкой и оттуда поступает в боковой карман 8. Причем высоту слоя воды в пространство над фильтрующей загрузкой выбирают из условия достаточности создаваемого ею давления для отжима фильтрующей загрузки при ее регенерации. Далее отфильтрованные сточные воды из бокового кармана 8 по трубопроводу 7, выводятся из фильтра. При этом задвижки на трубопроводах 3 и 9 находятся в закрытом положении. Регенерацию листовой пенополиуретановой фильтрующей загрузки 2 производят без выноса ее из рабочей зоны фильтра между сетчатым днищем 4 и перекрытием 5. Отжим листовой пенополиуретановой фильтрующей загрузки 2 осуществляется с помощью давления, создаваемого весом отфильтрованной воды, находящейся над ней. Отжим листовой пенополиуретановой фильтрующей загрузки 2 происходит следующим образом. Перед началом регенерации закрывается задвижка на трубопроводе 10 для подачи нефтесодержащих сточных вод на фильтр и открывается задвижка на трубопроводе 3. При этом поддонное пространство освобождается из воды, и величина давления в нем падает до нуля и перекрытие 5 под весом воды, находящейся над ним начинает опускаться вниз, придавливая листовой пенополиуретановой фильтрующей загрузки 2 на сетчатое днище 4. При этом из нее выдавливаются задержанные в ней нефтепродукты (см. рис.2) и по трубопроводу они 3 самотеком удаляются на утилизацию. Обратные клапана 6, имеющиеся на перекрытии 5, при прекращении движения воды снизу вверх автоматически закрываются, исключив проход отфильтрованной воды через перекрытия 5 обратно в листовую пенополиуретановую фильтрующую загрузку 2. Для отмывки фильтрующей загрузки от остаточных загрязнений необходимо произвести ее отжима несколько раз путем чередования подачи воды в фильтрующую загрузку и ее отжима. Подачу воды осуществляют закрытием задвижки трубопровода 3 и открытием задвижки трубопровода 9, а отжим - закрытием задвижки трубопровода 9 и открытием задвижки трубопровода 3. В зависимости от степени загрязнения пенополиуретановой фильтрующей загрузки 2,регенерацию можно повторять многократно. Таким образом, предложенная конструкция фильтра с листовой пенополиуретановой фильтрующей загрузкой по сравнению с известными подобными фильтрами с пенополиуретановыми фильтрующими загрузками имеет более простую конструкцию и надежную систему регенерации. Внедрение в производство предлагаемой конструкции фильтра позволит снизить затраты связанные с подготовкой фильтрующей загрузки и ее регенерации. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Фильтр для очистки воды от нефти и нефтепродуктов,содержащий корпус с мелкопористой пенополиуретановой фильтрующей загрузкой, подводящие и отводящие трубопроводы,средство для регенерации, отличающийся тем, что в нем в качестве фильтрующей загрузки используется листовой пенополиуретан 2. Фильтр по п.1, отличающийся тем, что он снабжен свободнолежащим на поверхности фильтрующей загрузки перекрытием с обратными клапанами 3. Способ регенерации мелкопористой пенополиуретановой фильтрующей загрузки,отличающийся тем,что регенерацию фильтрующей загрузки осуществляют без выноса ее из рабочей зоны фильтрования. 4. Способ регенерации по п.3, отличающийся тем, что мелкопористую пенополиуретановую фильтрующую загрузку за одну регенерацию отжимают несколько раз.
