Контурное сетчатое ограждение пойменных прудов, для предотвращения ухода рыб при подъеме паводковых вод

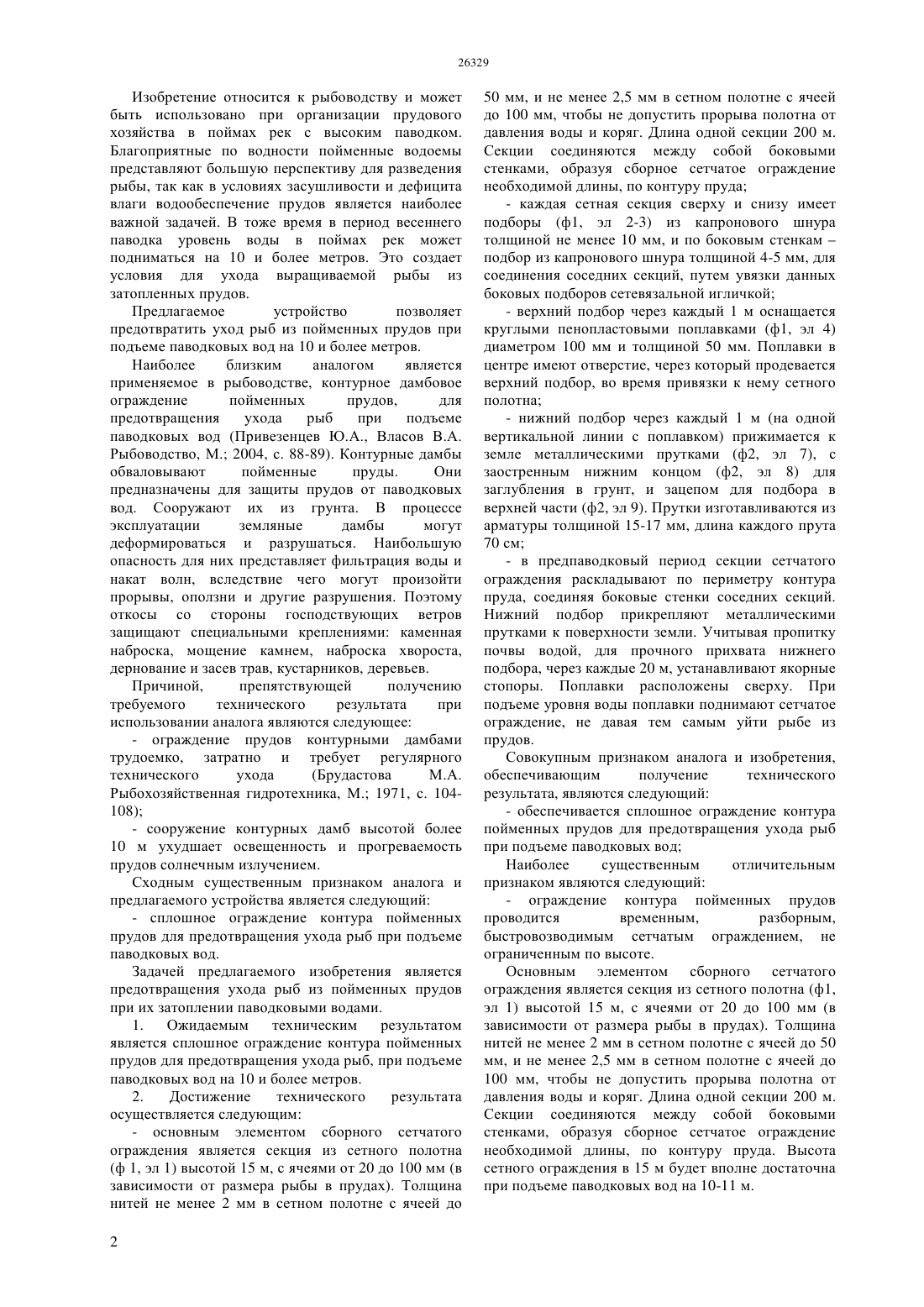

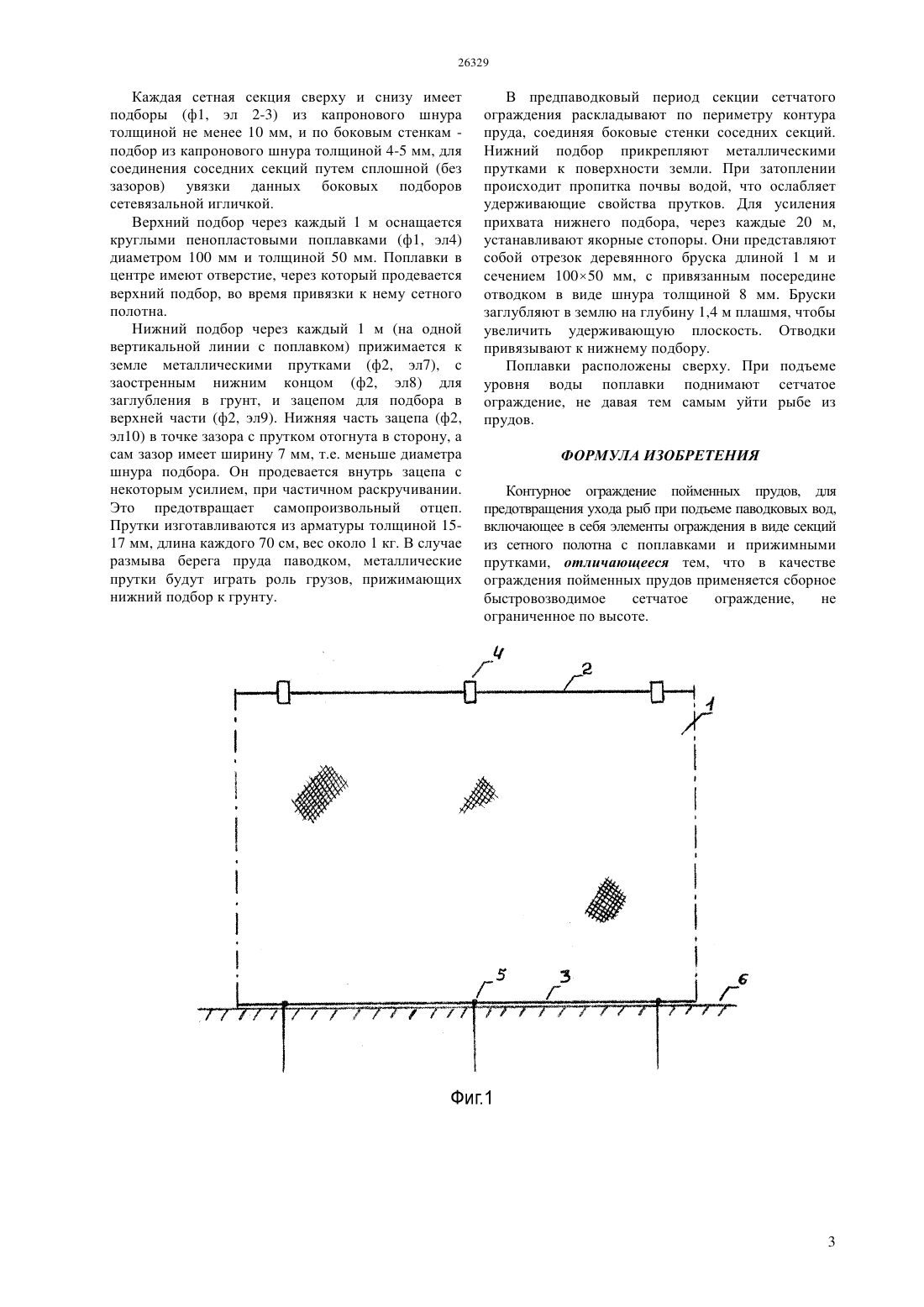

(51) 01 61/00 (2012.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ препятствующей получению требуемого технического результата при использовании аналога являются то, что ограждение прудов земляными дамбами трудоемко, затратно и требует регулярного технического ухода. Также это ухудшает освещенность и прогреваемость прудов солнечным излучением. Сходным существенным признаком аналога и предлагаемого устройства является следующий сплошное ограждение контура пойменных прудов для предотвращения ухода рыб при подъеме паводковых вод. Основным элементом является секция из сетного полотна высотой 15 м, с ячеями от 20 до 100 мм (в зависимости от размера рыбы в прудах). Длина одной секции 200 м. Секции соединяются между собой боковыми стенками, образуя сборное сетчатое ограждение необходимой длины, по контуру пруда. Каждая сетная секция сверху и снизу имеет подборы из капронового шнура толщиной не менее 10 мм, и по боковым стенкам - подбор из капронового шнура толщиной 4-5 мм, для соединения соседних секций,путем увязки. Верхний подбор через каждый 1 м оснащается круглыми пенопластовыми поплавками. Нижний подбор через каждый 1 м прижимается к земле металлическими прутками. В предпаводковый период секции сетчатого ограждения раскладывают по периметру контура пруда, соединяя боковые стенки соседних секций. Нижний подбор прикрепляют металлическими прутками к поверхности земли. Учитывая пропитку почвы водой, для прочного прихвата нижнего подбора, через каждые 20 м, устанавливают якорные стопоры. Поплавки расположены сверху. При подъеме уровня воды поплавки поднимают сетчатое ограждение, не давая тем самым уйти рыбе из прудов.(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский институт рыбного хозяйства(54) КОНТУРНОЕ СЕТЧАТОЕ ОГРАЖДЕНИЕ ПОЙМЕННЫХ ПРУДОВ, ДЛЯ ПРЕДОТВРАЩЕНИЯ УХОДА РЫБ ПРИ ПОДЪЕМЕ ПАВОДКОВЫХ ВОД(57) Благоприятные по водности пойменные водоемы представляют большую перспективу для разведения рыбы, так как в условиях засушливости и дефицита влаги водообеспечение прудов является наиболее важной задачей. В тоже время в период весеннего паводка уровень воды в поймах рек может подниматься на 10 и более метров, что создает условия для ухода выращиваемой рыбы из затопленных прудов. Предлагаемое контурное сетчатое ограждение пойменных прудов, для предотвращения ухода рыб при подъеме паводковых вод, позволяет предотвратить уход рыб из пойменных прудов при подъеме паводковых вод на 10 и более метров. Наиболее близким аналогом является применяемый в рыбоводстве, контурное дамбовое ограждение пойменных прудов,для предотвращения ухода рыб при подъеме паводковых вод (Привезенцев Ю.А., Власов В.А. Рыбоводство, М. 2004, с. 88-89). Контурные дамбы обваловывают пойменные пруды. Они предназначены для защиты прудов от паводковых вод. Сооружают их из грунта. Причиной, 26329 Изобретение относится к рыбоводству и может быть использовано при организации прудового хозяйства в поймах рек с высоким паводком. Благоприятные по водности пойменные водоемы представляют большую перспективу для разведения рыбы, так как в условиях засушливости и дефицита влаги водообеспечение прудов является наиболее важной задачей. В тоже время в период весеннего паводка уровень воды в поймах рек может подниматься на 10 и более метров. Это создает условия для ухода выращиваемой рыбы из затопленных прудов. Предлагаемое устройство позволяет предотвратить уход рыб из пойменных прудов при подъеме паводковых вод на 10 и более метров. Наиболее близким аналогом является применяемое в рыбоводстве, контурное дамбовое ограждение пойменных прудов,для предотвращения ухода рыб при подъеме паводковых вод (Привезенцев Ю.А., Власов В.А. Рыбоводство, М. 2004, с. 88-89). Контурные дамбы обваловывают пойменные пруды. Они предназначены для защиты прудов от паводковых вод. Сооружают их из грунта. В процессе эксплуатации земляные дамбы могут деформироваться и разрушаться. Наибольшую опасность для них представляет фильтрация воды и накат волн, вследствие чего могут произойти прорывы, оползни и другие разрушения. Поэтому откосы со стороны господствующих ветров защищают специальными креплениями каменная наброска, мощение камнем, наброска хвороста,дернование и засев трав, кустарников, деревьев. Причиной,препятствующей получению требуемого технического результата при использовании аналога являются следующее- ограждение прудов контурными дамбами трудоемко, затратно и требует регулярного технического ухода- сооружение контурных дамб высотой более 10 м ухудшает освещенность и прогреваемость прудов солнечным излучением. Сходным существенным признаком аналога и предлагаемого устройства является следующий- сплошное ограждение контура пойменных прудов для предотвращения ухода рыб при подъеме паводковых вод. Задачей предлагаемого изобретения является предотвращения ухода рыб из пойменных прудов при их затоплении паводковыми водами. 1. Ожидаемым техническим результатом является сплошное ограждение контура пойменных прудов для предотвращения ухода рыб, при подъеме паводковых вод на 10 и более метров. 2. Достижение технического результата осуществляется следующим- основным элементом сборного сетчатого ограждения является секция из сетного полотна(ф 1, эл 1) высотой 15 м, с ячеями от 20 до 100 мм (в зависимости от размера рыбы в прудах). Толщина нитей не менее 2 мм в сетном полотне с ячеей до 2 50 мм, и не менее 2,5 мм в сетном полотне с ячеей до 100 мм, чтобы не допустить прорыва полотна от давления воды и коряг. Длина одной секции 200 м. Секции соединяются между собой боковыми стенками, образуя сборное сетчатое ограждение необходимой длины, по контуру пруда- каждая сетная секция сверху и снизу имеет подборы (ф 1, эл 2-3) из капронового шнура толщиной не менее 10 мм, и по боковым стенкамподбор из капронового шнура толщиной 4-5 мм, для соединения соседних секций, путем увязки данных боковых подборов сетевязальной игличкой- верхний подбор через каждый 1 м оснащается круглыми пенопластовыми поплавками (ф 1, эл 4) диаметром 100 мм и толщиной 50 мм. Поплавки в центре имеют отверстие, через который продевается верхний подбор, во время привязки к нему сетного полотна- нижний подбор через каждый 1 м (на одной вертикальной линии с поплавком) прижимается к земле металлическими прутками (ф 2, эл 7), с заостренным нижним концом (ф 2, эл 8) для заглубления в грунт, и зацепом для подбора в верхней части (ф 2, эл 9). Прутки изготавливаются из арматуры толщиной 15-17 мм, длина каждого прута 70 см- в предпаводковый период секции сетчатого ограждения раскладывают по периметру контура пруда, соединяя боковые стенки соседних секций. Нижний подбор прикрепляют металлическими прутками к поверхности земли. Учитывая пропитку почвы водой, для прочного прихвата нижнего подбора, через каждые 20 м, устанавливают якорные стопоры. Поплавки расположены сверху. При подъеме уровня воды поплавки поднимают сетчатое ограждение, не давая тем самым уйти рыбе из прудов. Совокупным признаком аналога и изобретения,обеспечивающим получение технического результата, являются следующий- обеспечивается сплошное ограждение контура пойменных прудов для предотвращения ухода рыб при подъеме паводковых вод Наиболее существенным отличительным признаком являются следующий- ограждение контура пойменных прудов проводится временным,разборным,быстровозводимым сетчатым ограждением, не ограниченным по высоте. Основным элементом сборного сетчатого ограждения является секция из сетного полотна (ф 1,эл 1) высотой 15 м, с ячеями от 20 до 100 мм (в зависимости от размера рыбы в прудах). Толщина нитей не менее 2 мм в сетном полотне с ячеей до 50 мм, и не менее 2,5 мм в сетном полотне с ячеей до 100 мм, чтобы не допустить прорыва полотна от давления воды и коряг. Длина одной секции 200 м. Секции соединяются между собой боковыми стенками, образуя сборное сетчатое ограждение необходимой длины, по контуру пруда. Высота сетного ограждения в 15 м будет вполне достаточна при подъеме паводковых вод на 10-11 м. Каждая сетная секция сверху и снизу имеет подборы (ф 1, эл 2-3) из капронового шнура толщиной не менее 10 мм, и по боковым стенкам подбор из капронового шнура толщиной 4-5 мм, для соединения соседних секций путем сплошной (без зазоров) увязки данных боковых подборов сетевязальной игличкой. Верхний подбор через каждый 1 м оснащается круглыми пенопластовыми поплавками (ф 1, эл 4) диаметром 100 мм и толщиной 50 мм. Поплавки в центре имеют отверстие, через который продевается верхний подбор, во время привязки к нему сетного полотна. Нижний подбор через каждый 1 м (на одной вертикальной линии с поплавком) прижимается к земле металлическими прутками (ф 2, эл 7), с заостренным нижним концом (ф 2, эл 8) для заглубления в грунт, и зацепом для подбора в верхней части (ф 2, эл 9). Нижняя часть зацепа (ф 2,эл 10) в точке зазора с прутком отогнута в сторону, а сам зазор имеет ширину 7 мм, т.е. меньше диаметра шнура подбора. Он продевается внутрь зацепа с некоторым усилием, при частичном раскручивании. Это предотвращает самопроизвольный отцеп. Прутки изготавливаются из арматуры толщиной 1517 мм, длина каждого 70 см, вес около 1 кг. В случае размыва берега пруда паводком, металлические прутки будут играть роль грузов, прижимающих нижний подбор к грунту. В предпаводковый период секции сетчатого ограждения раскладывают по периметру контура пруда, соединяя боковые стенки соседних секций. Нижний подбор прикрепляют металлическими прутками к поверхности земли. При затоплении происходит пропитка почвы водой, что ослабляет удерживающие свойства прутков. Для усиления прихвата нижнего подбора, через каждые 20 м,устанавливают якорные стопоры. Они представляют собой отрезок деревянного бруска длиной 1 м и сечением 10050 мм, с привязанным посередине отводком в виде шнура толщиной 8 мм. Бруски заглубляют в землю на глубину 1,4 м плашмя, чтобы увеличить удерживающую плоскость. Отводки привязывают к нижнему подбору. Поплавки расположены сверху. При подъеме уровня воды поплавки поднимают сетчатое ограждение, не давая тем самым уйти рыбе из прудов. ФОРМУЛА ИЗОБРЕТЕНИЯ Контурное ограждение пойменных прудов, для предотвращения ухода рыб при подъеме паводковых вод,включающее в себя элементы ограждения в виде секций из сетного полотна с поплавками и прижимными прутками, отличающееся тем, что в качестве ограждения пойменных прудов применяется сборное быстровозводимое сетчатое ограждение,не ограниченное по высоте.
