Радиатор

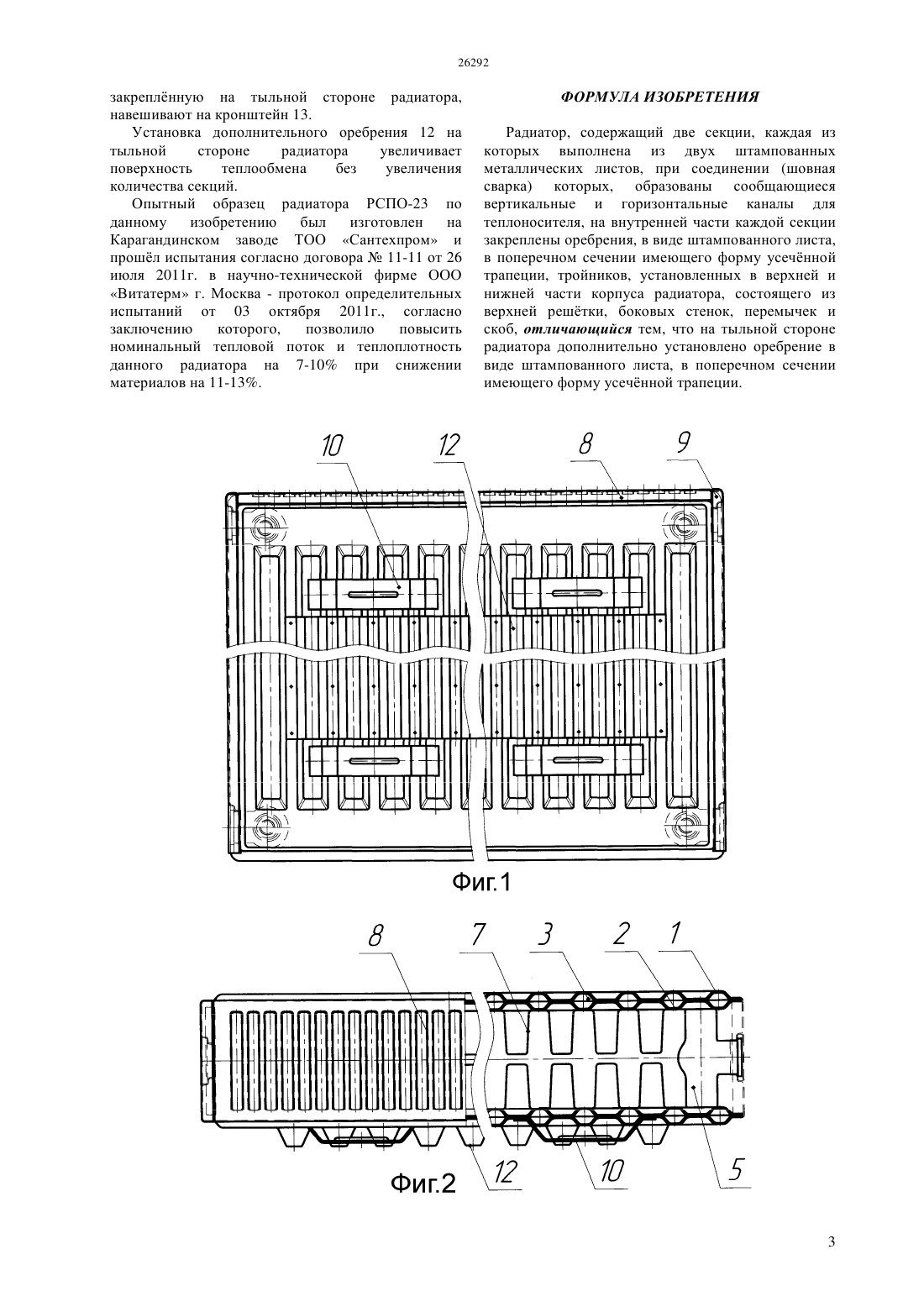

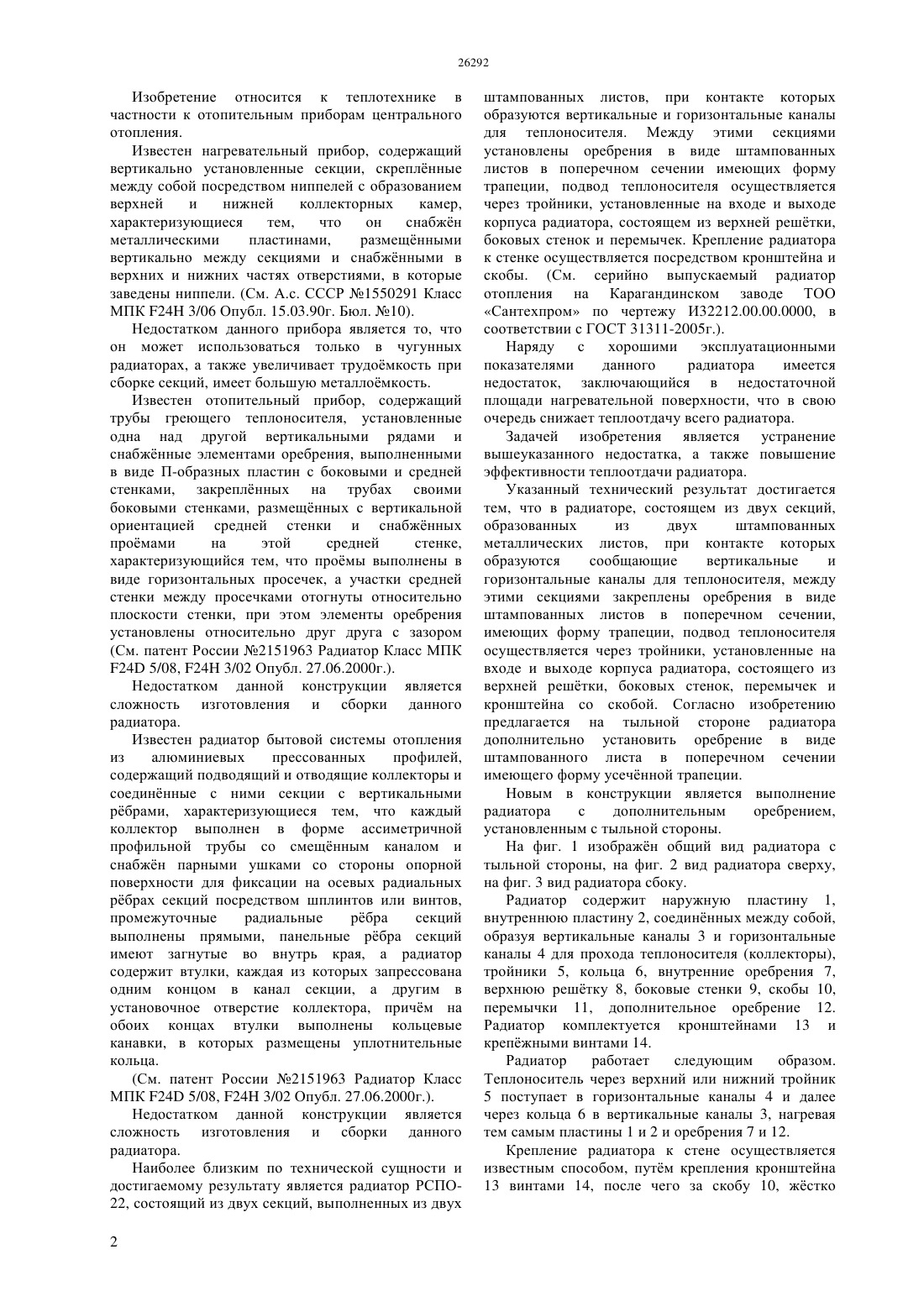

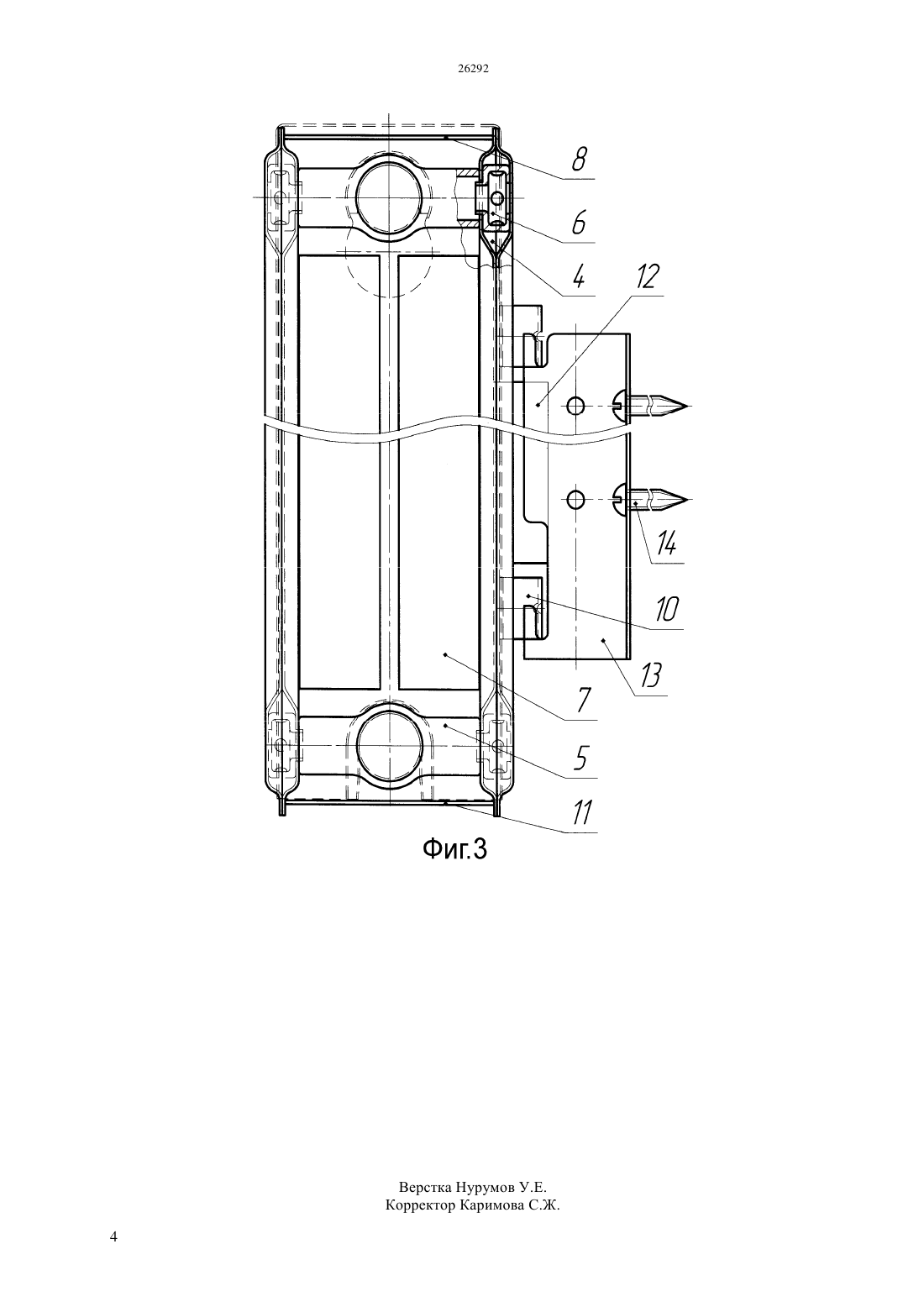

(51) 24 3/06 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ вертикальные каналы для теплоносителя, на внутренней части каждой секции закреплены оребрения в виде штампованного листа, в поперечном сечении имеющего форму усечнной трапеции, тройников, установленных в верхней и нижней части корпуса радиатора,колец,соединяющих горизонтальные и вертикальные каналы, корпуса состоящего из верхней рештки,боковых стенок, перемычек и скоб. Новым является то,что на тыльной стороне радиатора дополнительно установлено оребрение в виде штампованного листа, в поперечном сечении имеющего форму усечнной трапеции (призмы пирамиды, синусоиды). Технический результат повышение эффективности теплоотдачи радиатора.(76) Крючков Владимир Алексеевич Захаров Александр Семнович Богатырв Владимир Павлович(57) Изобретение относится к теплотехнике, в частности к отопительным приборам центрального отопления. Сущность изобретения заключается в том, что в радиаторе, содержащем две секции, каждая из которых выполнена из двух штампованных металлических листов, при соединении которых образованы сообщающиеся горизонтальные и Изобретение относится к теплотехнике в частности к отопительным приборам центрального отопления. Известен нагревательный прибор, содержащий вертикально установленные секции, скреплнные между собой посредством ниппелей с образованием верхней и нижней коллекторных камер,характеризующиеся тем,что он снабжн металлическими пластинами,размещнными вертикально между секциями и снабжнными в верхних и нижних частях отверстиями, в которые заведены ниппели. (См. А.с. СССР 1550291 Класс МПК 24 3/06 Опубл. 15.03.90 г. Бюл. 10). Недостатком данного прибора является то, что он может использоваться только в чугунных радиаторах, а также увеличивает трудомкость при сборке секций, имеет большую металломкость. Известен отопительный прибор, содержащий трубы греющего теплоносителя, установленные одна над другой вертикальными рядами и снабжнные элементами оребрения, выполненными в виде П-образных пластин с боковыми и средней стенками, закреплнных на трубах своими боковыми стенками, размещнных с вертикальной ориентацией средней стенки и снабжнных промами на этой средней стенке,характеризующийся тем, что промы выполнены в виде горизонтальных просечек, а участки средней стенки между просечками отогнуты относительно плоскости стенки, при этом элементы оребрения установлены относительно друг друга с зазором(См. патент России 2151963 Радиатор Класс МПК 24 5/08, 24 3/02 Опубл. 27.06.2000 г.). Недостатком данной конструкции является сложность изготовления и сборки данного радиатора. Известен радиатор бытовой системы отопления из алюминиевых прессованных профилей,содержащий подводящий и отводящие коллекторы и соединнные с ними секции с вертикальными рбрами, характеризующиеся тем, что каждый коллектор выполнен в форме ассиметричной профильной трубы со смещнным каналом и снабжн парными ушками со стороны опорной поверхности для фиксации на осевых радиальных рбрах секций посредством шплинтов или винтов,промежуточные радиальные рбра секций выполнены прямыми, панельные рбра секций имеют загнутые во внутрь края, а радиатор содержит втулки, каждая из которых запрессована одним концом в канал секции, а другим в установочное отверстие коллектора, причм на обоих концах втулки выполнены кольцевые канавки, в которых размещены уплотнительные кольца.(См. патент России 2151963 Радиатор Класс МПК 24 5/08, 24 3/02 Опубл. 27.06.2000 г.). Недостатком данной конструкции является сложность изготовления и сборки данного радиатора. Наиболее близким по технической сущности и достигаемому результату является радиатор РСПО 22, состоящий из двух секций, выполненных из двух 2 штампованных листов, при контакте которых образуются вертикальные и горизонтальные каналы для теплоносителя. Между этими секциями установлены оребрения в виде штампованных листов в поперечном сечении имеющих форму трапеции, подвод теплоносителя осуществляется через тройники, установленные на входе и выходе корпуса радиатора, состоящем из верхней рештки,боковых стенок и перемычек. Крепление радиатора к стенке осуществляется посредством кронштейна и скобы. (См. серийно выпускаемый радиатор отопления на Карагандинском заводе ТОО Сантехпром по чертежу И 32212.00.00.0000, в соответствии с ГОСТ 31311-2005 г.). Наряду с хорошими эксплуатационными показателями данного радиатора имеется недостаток, заключающийся в недостаточной площади нагревательной поверхности, что в свою очередь снижает теплоотдачу всего радиатора. Задачей изобретения является устранение вышеуказанного недостатка, а также повышение эффективности теплоотдачи радиатора. Указанный технический результат достигается тем, что в радиаторе, состоящем из двух секций,образованных из двух штампованных металлических листов, при контакте которых образуются сообщающие вертикальные и горизонтальные каналы для теплоносителя, между этими секциями закреплены оребрения в виде штампованных листов в поперечном сечении,имеющих форму трапеции, подвод теплоносителя осуществляется через тройники, установленные на входе и выходе корпуса радиатора, состоящего из верхней рештки, боковых стенок, перемычек и кронштейна со скобой. Согласно изобретению предлагается на тыльной стороне радиатора дополнительно установить оребрение в виде штампованного листа в поперечном сечении имеющего форму усечнной трапеции. Новым в конструкции является выполнение радиатора с дополнительным оребрением,установленным с тыльной стороны. На фиг. 1 изображн общий вид радиатора с тыльной стороны, на фиг. 2 вид радиатора сверху,на фиг. 3 вид радиатора сбоку. Радиатор содержит наружную пластину 1,внутреннюю пластину 2, соединнных между собой,образуя вертикальные каналы 3 и горизонтальные каналы 4 для прохода теплоносителя (коллекторы),тройники 5, кольца 6, внутренние оребрения 7,верхнюю рештку 8, боковые стенки 9, скобы 10,перемычки 11, дополнительное оребрение 12. Радиатор комплектуется кронштейнами 13 и крепжными винтами 14. Радиатор работает следующим образом. Теплоноситель через верхний или нижний тройник 5 поступает в горизонтальные каналы 4 и далее через кольца 6 в вертикальные каналы 3, нагревая тем самым пластины 1 и 2 и оребрения 7 и 12. Крепление радиатора к стене осуществляется известным способом, путм крепления кронштейна 13 винтами 14, после чего за скобу 10, жстко закреплнную на тыльной стороне радиатора,навешивают на кронштейн 13. Установка дополнительного оребрения 12 на тыльной стороне радиатора увеличивает поверхность теплообмена без увеличения количества секций. Опытный образец радиатора РСПО-23 по данному изобретению был изготовлен на Карагандинском заводе ТОО Сантехпром и прошл испытания согласно договора 11-11 от 26 июля 2011 г. в научно-технической фирме ООО Витатерм г. Москва - протокол определительных испытаний от 03 октября 2011 г., согласно заключению которого,позволило повысить номинальный тепловой поток и теплоплотность данного радиатора на 7-10 при снижении материалов на 11-13. ФОРМУЛА ИЗОБРЕТЕНИЯ Радиатор, содержащий две секции, каждая из которых выполнена из двух штампованных металлических листов, при соединении (шовная сварка) которых, образованы сообщающиеся вертикальные и горизонтальные каналы для теплоносителя, на внутренней части каждой секции закреплены оребрения, в виде штампованного листа,в поперечном сечении имеющего форму усечнной трапеции, тройников, установленных в верхней и нижней части корпуса радиатора, состоящего из верхней рештки, боковых стенок, перемычек и скоб, отличающийся тем, что на тыльной стороне радиатора дополнительно установлено оребрение в виде штампованного листа, в поперечном сечении имеющего форму усечнной трапеции.
