Станция очистки сточных вод

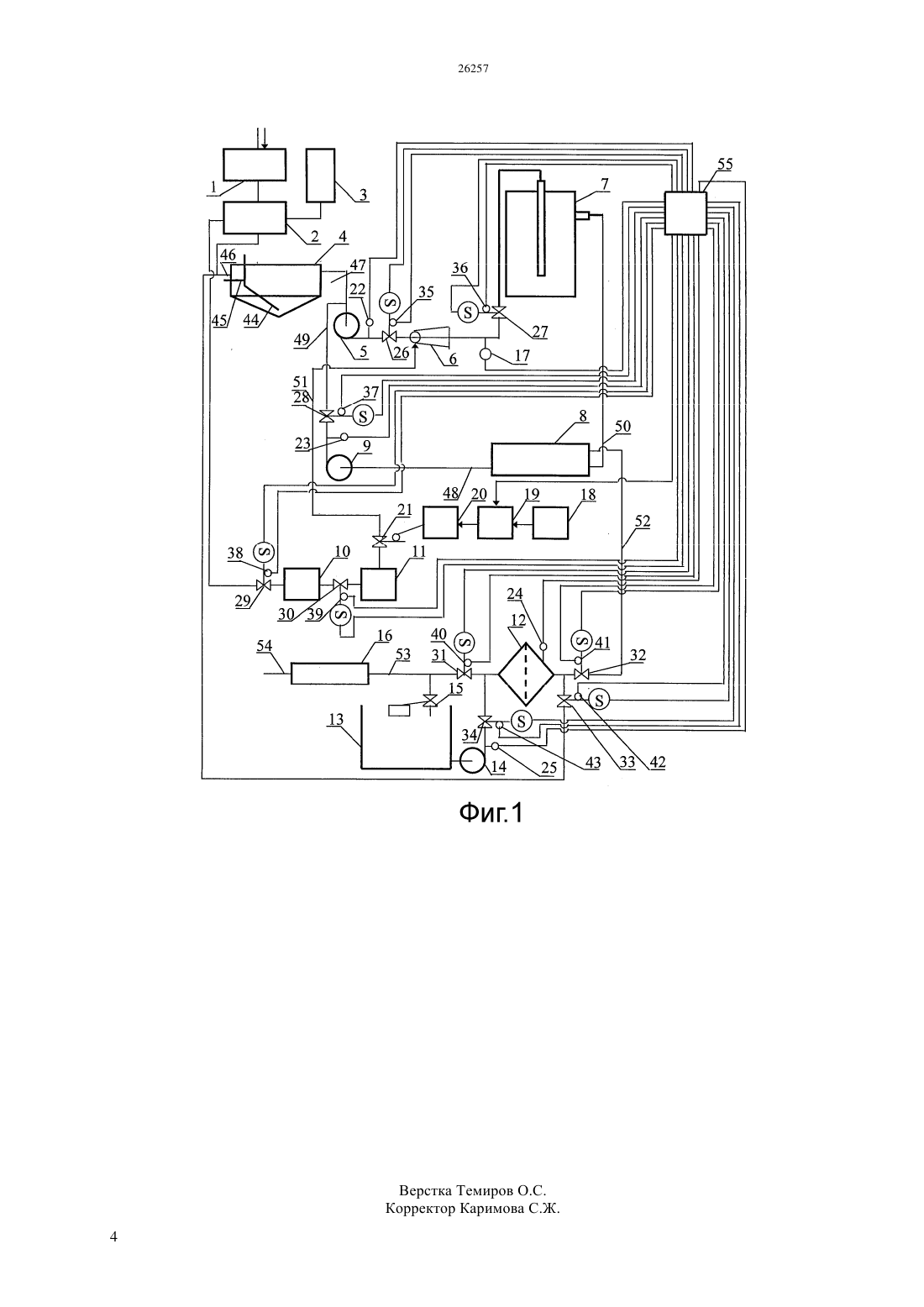

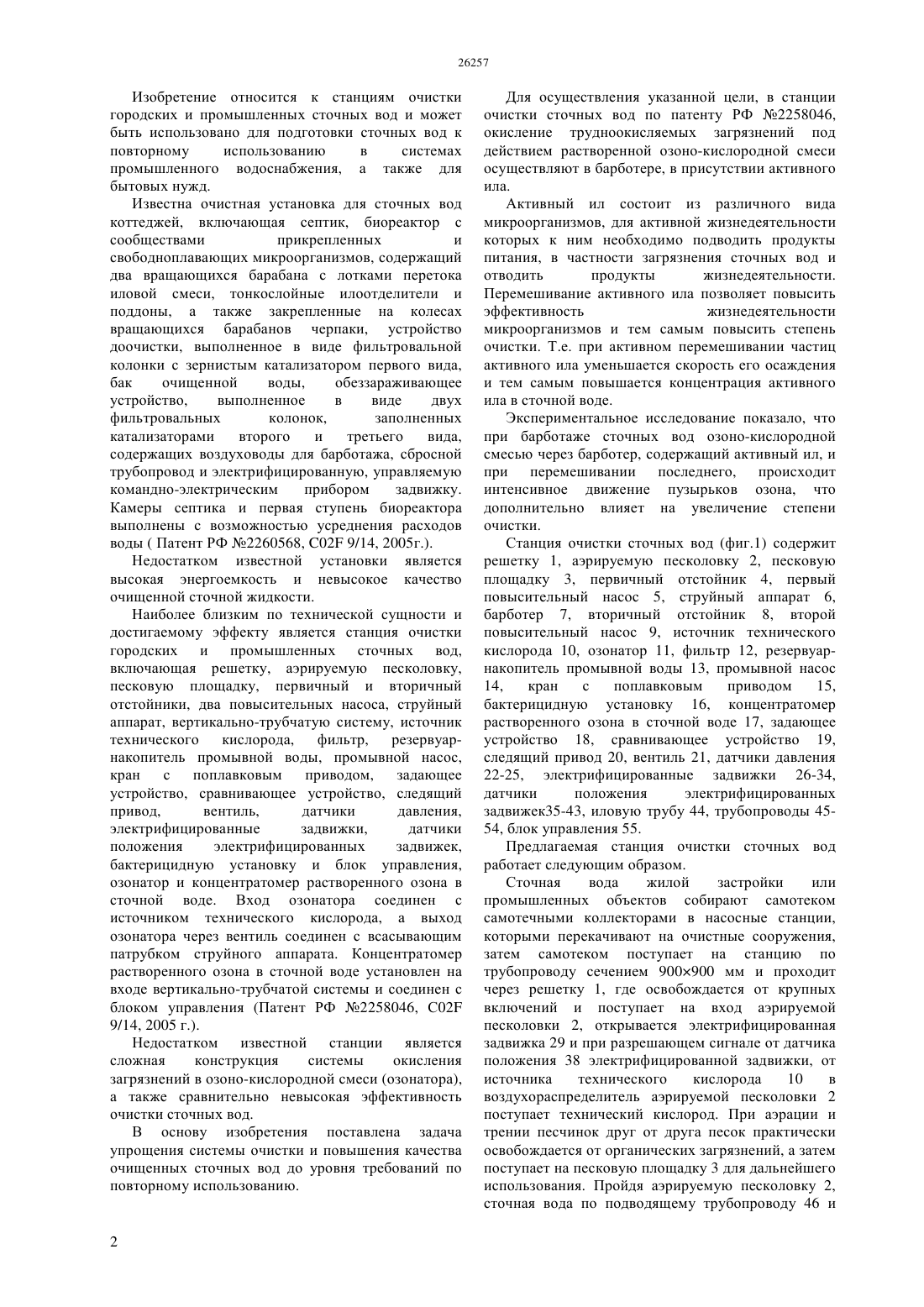

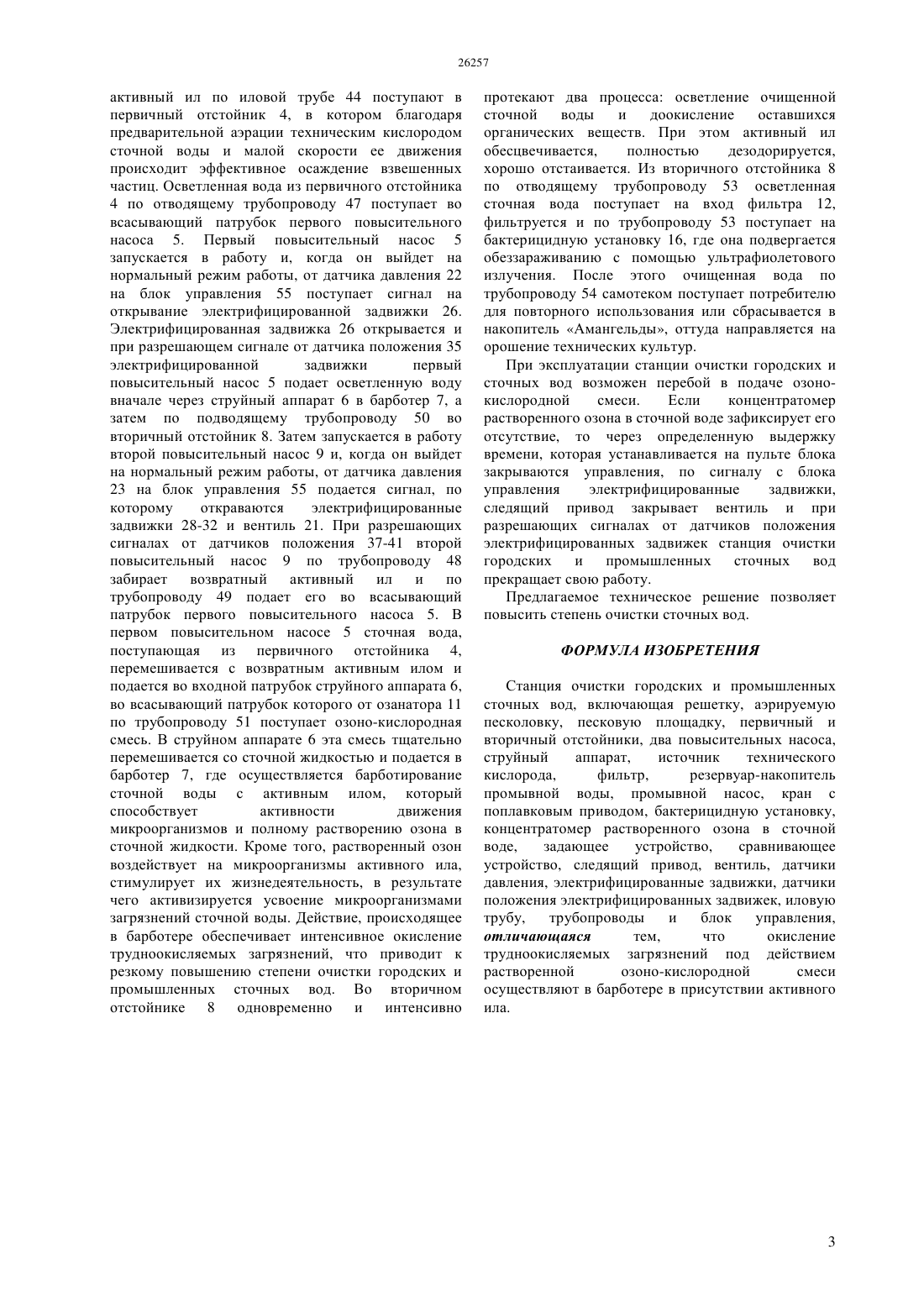

(51) 02 9/00 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ поплавковым приводом, задающее устройство,сравнивающее устройство, следящий привод,вентиль, датчики давления, электрифицированные задвижки,датчики положения электрифицированных задвижек, бактерицидную установку и блок управления, озонатор и концентратомер растворенного озона в сточной воде. Вход озонатора соединен с источником технического кислорода, а выход озонатора через вентиль соединен с всасывающим патрубком струйного аппарата, куда поступает озонокислородная смесь. В струйном аппарате эта смесь тщательно перемешивается со сточной жидкостью и подается в барботер,где осуществляется барботирование сточной воды с активным илом,который способствует активности движения микроорганизмов и полному растворению озона в сточной жидкости, что приводит к резкому повышению степени очистки сточных вод. Предлагаемое техническое решение позволяет повысить степень очистки городских и промышленных сточных вод.(72) Ташимов Лесбек Ташимович Мейрбеков Абдилда Турсунханович Раимбердиев Талжан Пердешович Мейрбек Серик Абдилдаевич Бейсеитов Даурен Жанатханлы(73) Учреждение Международный КазахскоТурецкий университет им. Ходжи Ахмеда Ясави(54) СТАНЦИЯ ОЧИСТКИ СТОЧНЫХ ВОД(57) Изобретение относится к станциям очистки городских и промышленных сточных вод и может быть использовано для подготовки сточных вод к повторному использованию в системах промышленного водоснабжения, а также для бытовых нужд. Станция очистки сточных вод включает решетку,аэрируемую песколовку,песковую площадку, первичный и вторичный отстойники, два повысительных насоса, струйный аппарат,барботер,источник технического кислорода,фильтр,резервуар-накопитель промывной воды, промывной насос, кран с Изобретение относится к станциям очистки городских и промышленных сточных вод и может быть использовано для подготовки сточных вод к повторному использованию в системах промышленного водоснабжения, а также для бытовых нужд. Известна очистная установка для сточных вод коттеджей, включающая септик, биореактор с сообществами прикрепленных и свободноплавающих микроорганизмов, содержащий два вращающихся барабана с лотками перетока иловой смеси, тонкослойные илоотделители и поддоны, а также закрепленные на колесах вращающихся барабанов черпаки, устройство доочистки, выполненное в виде фильтровальной колонки с зернистым катализатором первого вида,бак очищенной воды,обеззараживающее устройство,выполненное в виде двух фильтровальных колонок,заполненных катализаторами второго и третьего вида,содержащих воздуховоды для барботажа, сбросной трубопровод и электрифицированную, управляемую командно-электрическим прибором задвижку. Камеры септика и первая ступень биореактора выполнены с возможностью усреднения расходов воды ( Патент РФ 2260568, 02 9/14, 2005 г.). Недостатком известной установки является высокая энергоемкость и невысокое качество очищенной сточной жидкости. Наиболее близким по технической сущности и достигаемому эффекту является станция очистки городских и промышленных сточных вод,включающая решетку, аэрируемую песколовку,песковую площадку, первичный и вторичный отстойники, два повысительных насоса, струйный аппарат, вертикально-трубчатую систему, источник технического кислорода, фильтр, резервуарнакопитель промывной воды, промывной насос,кран с поплавковым приводом, задающее устройство, сравнивающее устройство, следящий привод,вентиль,датчики давления,электрифицированные задвижки,датчики положения электрифицированных задвижек,бактерицидную установку и блок управления,озонатор и концентратомер растворенного озона в сточной воде. Вход озонатора соединен с источником технического кислорода, а выход озонатора через вентиль соединен с всасывающим патрубком струйного аппарата. Концентратомер растворенного озона в сточной воде установлен на входе вертикально-трубчатой системы и соединен с блоком управления (Патент РФ 2258046, С 02 9/14, 2005 г.). Недостатком известной станции является сложная конструкция системы окисления загрязнений в озоно-кислородной смеси (озонатора),а также сравнительно невысокая эффективность очистки сточных вод. В основу изобретения поставлена задача упрощения системы очистки и повышения качества очищенных сточных вод до уровня требований по повторному использованию. Для осуществления указанной цели, в станции очистки сточных вод по патенту РФ 2258046,окисление трудноокисляемых загрязнений под действием растворенной озоно-кислородной смеси осуществляют в барботере, в присутствии активного ила. Активный ил состоит из различного вида микроорганизмов, для активной жизнедеятельности которых к ним необходимо подводить продукты питания, в частности загрязнения сточных вод и отводить продукты жизнедеятельности. Перемешивание активного ила позволяет повысить эффективность жизнедеятельности микроорганизмов и тем самым повысить степень очистки. Т.е. при активном перемешивании частиц активного ила уменьшается скорость его осаждения и тем самым повышается концентрация активного ила в сточной воде. Экспериментальное исследование показало, что при барботаже сточных вод озоно-кислородной смесью через барботер, содержащий активный ил, и при перемешивании последнего, происходит интенсивное движение пузырьков озона, что дополнительно влияет на увеличение степени очистки. Станция очистки сточных вод (фиг.1) содержит решетку 1, аэрируемую песколовку 2, песковую площадку 3, первичный отстойник 4, первый повысительный насос 5, струйный аппарат 6,барботер 7, вторичный отстойник 8, второй повысительный насос 9, источник технического кислорода 10, озонатор 11, фильтр 12, резервуарнакопитель промывной воды 13, промывной насос 14,кран с поплавковым приводом 15,бактерицидную установку 16, концентратомер растворенного озона в сточной воде 17, задающее устройство 18, сравнивающее устройство 19,следящий привод 20, вентиль 21, датчики давления 22-25, электрифицированные задвижки 26-34,датчики положения электрифицированных задвижек 35-43, иловую трубу 44, трубопроводы 4554, блок управления 55. Предлагаемая станция очистки сточных вод работает следующим образом. Сточная вода жилой застройки или промышленных объектов собирают самотеком самотечными коллекторами в насосные станции,которыми перекачивают на очистные сооружения,затем самотеком поступает на станцию по трубопроводу сечением 900900 мм и проходит через решетку 1, где освобождается от крупных включений и поступает на вход аэрируемой песколовки 2, открывается электрифицированная задвижка 29 и при разрешающем сигнале от датчика положения 38 электрифицированной задвижки, от источника технического кислорода 10 в воздухораспределитель аэрируемой песколовки 2 поступает технический кислород. При аэрации и трении песчинок друг от друга песок практически освобождается от органических загрязнений, а затем поступает на песковую площадку 3 для дальнейшего использования. Пройдя аэрируемую песколовку 2,сточная вода по подводящему трубопроводу 46 и активный ил по иловой трубе 44 поступают в первичный отстойник 4, в котором благодаря предварительной аэрации техническим кислородом сточной воды и малой скорости ее движения происходит эффективное осаждение взвешенных частиц. Осветленная вода из первичного отстойника 4 по отводящему трубопроводу 47 поступает во всасывающий патрубок первого повысительного насоса 5. Первый повысительный насос 5 запускается в работу и, когда он выйдет на нормальный режим работы, от датчика давления 22 на блок управления 55 поступает сигнал на открывание электрифицированной задвижки 26. Электрифицированная задвижка 26 открывается и при разрешающем сигнале от датчика положения 35 электрифицированной задвижки первый повысительный насос 5 подает осветленную воду вначале через струйный аппарат 6 в барботер 7, а затем по подводящему трубопроводу 50 во вторичный отстойник 8. Затем запускается в работу второй повысительный насос 9 и, когда он выйдет на нормальный режим работы, от датчика давления 23 на блок управления 55 подается сигнал, по которому откраваются электрифицированные задвижки 28-32 и вентиль 21. При разрешающих сигналах от датчиков положения 37-41 второй повысительный насос 9 по трубопроводу 48 забирает возвратный активный ил и по трубопроводу 49 подает его во всасывающий патрубок первого повысительного насоса 5. В первом повысительном насосе 5 сточная вода,поступающая из первичного отстойника 4,перемешивается с возвратным активным илом и подается во входной патрубок струйного аппарата 6,во всасывающий патрубок которого от озанатора 11 по трубопроводу 51 поступает озоно-кислородная смесь. В струйном аппарате 6 эта смесь тщательно перемешивается со сточной жидкостью и подается в барботер 7, где осуществляется барботирование сточной воды с активным илом, который способствует активности движения микроорганизмов и полному растворению озона в сточной жидкости. Кроме того, растворенный озон воздействует на микроорганизмы активного ила,стимулирует их жизнедеятельность, в результате чего активизируется усвоение микроорганизмами загрязнений сточной воды. Действие, происходящее в барботере обеспечивает интенсивное окисление трудноокисляемых загрязнений, что приводит к резкому повышению степени очистки городских и промышленных сточных вод. Во вторичном отстойнике 8 одновременно и интенсивно протекают два процесса осветление очищенной сточной воды и доокисление оставшихся органических веществ. При этом активный ил обесцвечивается,полностью дезодорируется,хорошо отстаивается. Из вторичного отстойника 8 по отводящему трубопроводу 53 осветленная сточная вода поступает на вход фильтра 12,фильтруется и по трубопроводу 53 поступает на бактерицидную установку 16, где она подвергается обеззараживанию с помощью ультрафиолетового излучения. После этого очищенная вода по трубопроводу 54 самотеком поступает потребителю для повторного использования или сбрасывается в накопитель Амангельды, оттуда направляется на орошение технических культур. При эксплуатации станции очистки городских и сточных вод возможен перебой в подаче озонокислородной смеси. Если концентратомер растворенного озона в сточной воде зафиксирует его отсутствие, то через определенную выдержку времени, которая устанавливается на пульте блока закрываются управления, по сигналу с блока управления электрифицированные задвижки,следящий привод закрывает вентиль и при разрешающих сигналах от датчиков положения электрифицированных задвижек станция очистки городских и промышленных сточных вод прекращает свою работу. Предлагаемое техническое решение позволяет повысить степень очистки сточных вод. ФОРМУЛА ИЗОБРЕТЕНИЯ Станция очистки городских и промышленных сточных вод, включающая решетку, аэрируемую песколовку, песковую площадку, первичный и вторичный отстойники, два повысительных насоса,струйный аппарат,источник технического кислорода,фильтр,резервуар-накопитель промывной воды, промывной насос, кран с поплавковым приводом, бактерицидную установку,концентратомер растворенного озона в сточной воде,задающее устройство,сравнивающее устройство, следящий привод, вентиль, датчики давления, электрифицированные задвижки, датчики положения электрифицированных задвижек, иловую трубу,трубопроводы и блок управления,отличающаяся тем,что окисление трудноокисляемых загрязнений под действием растворенной озоно-кислородной смеси осуществляют в барботере в присутствии активного ила.
