Трубогиб

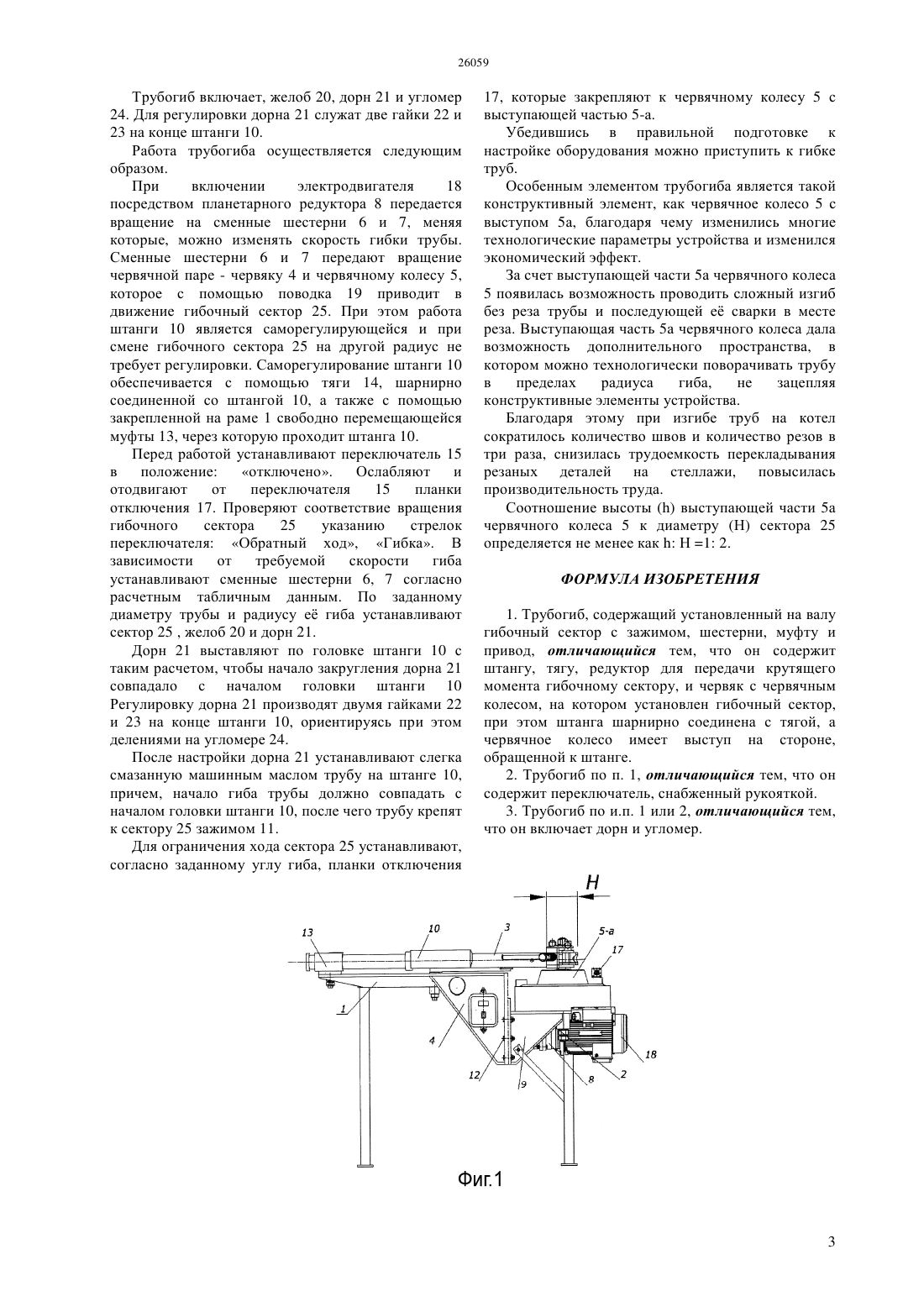

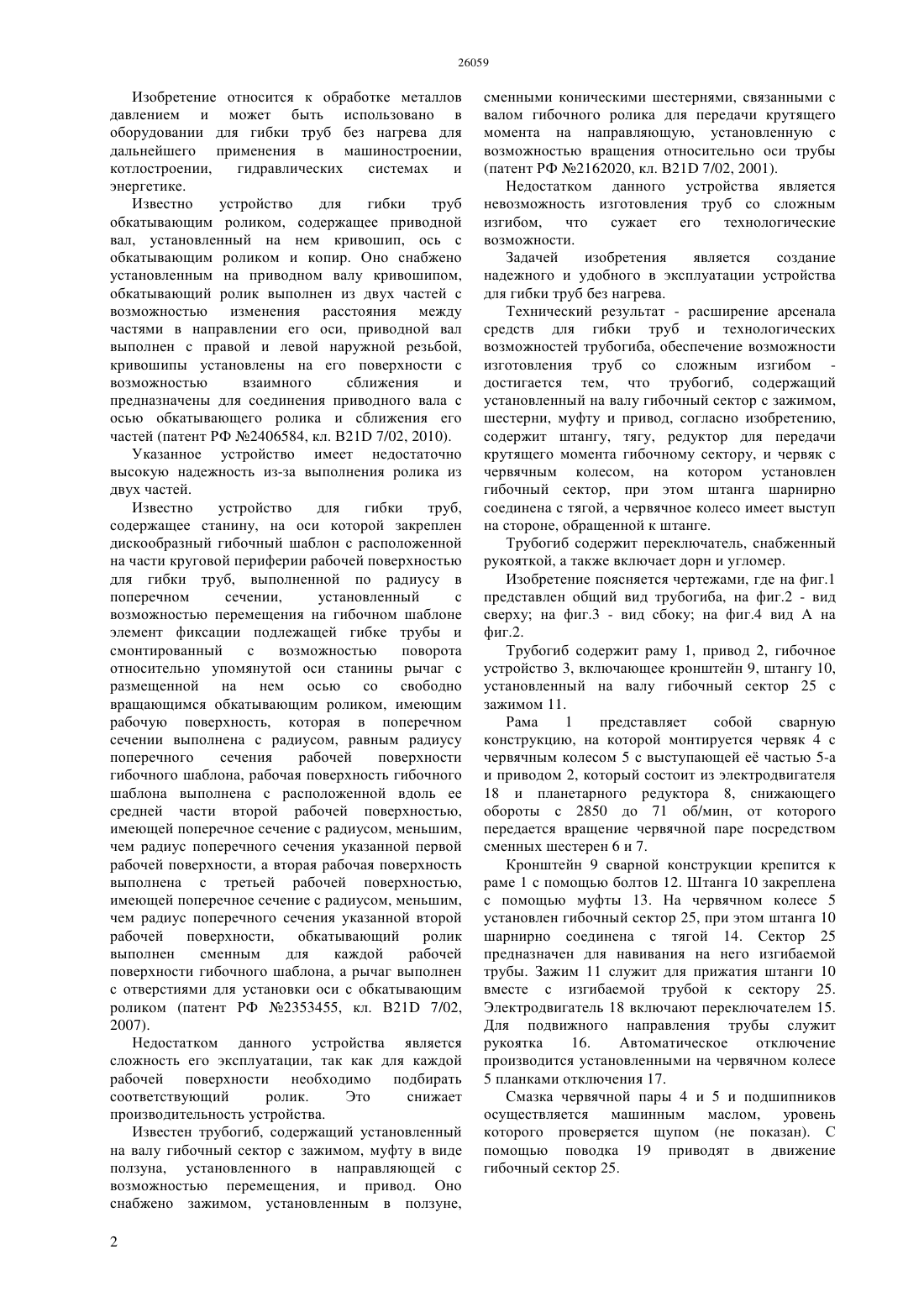

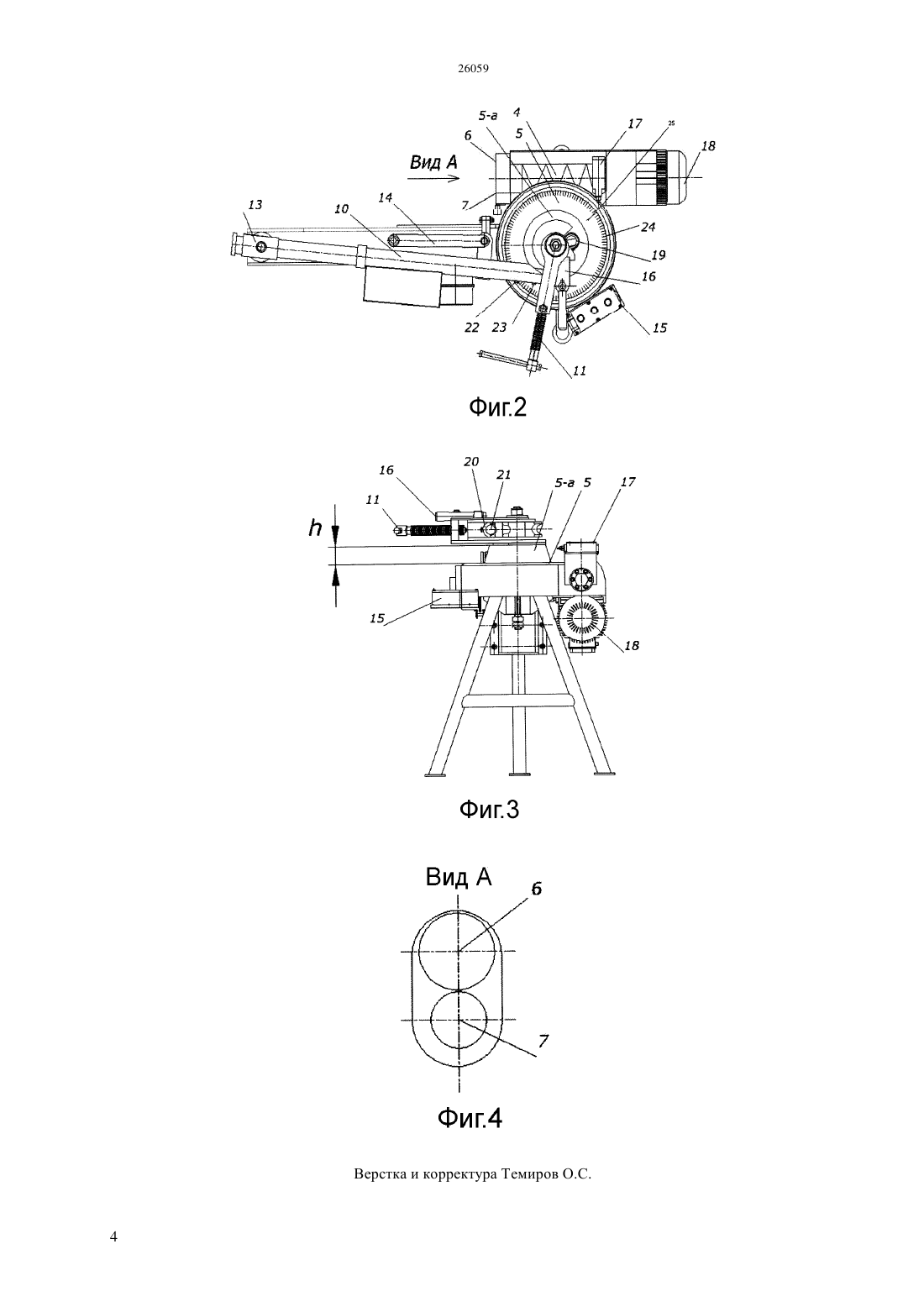

(51) 21 7/02 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к обработке металлов давлением и может быть использовано в оборудовании для гибки труб без нагрева для дальнейшего применения в машиностроении,котлостроении,гидравлических системах и энергетике. Технический результат - расширение арсенала средств для гибки труб и технологических возможностей трубогиба, обеспечение возможности изготовления труб со сложным изгибом достигается тем, что трубогиб, содержащий установленный на валу гибочный сектор с зажимом,шестерни, муфту и привод, согласно изобретению,содержит штангу, тягу, редуктор для передачи крутящего момента гибочному сектору, и червяк с червячным колесом, на котором установлен гибочный сектор, при этом штанга шарнирно соединена с тягой, а червячное колесо имеет выступ на стороне, обращенной к штанге. Трубогиб содержит переключатель, снабженный рукояткой, а также включает дорн и угломер.(72) Джолдасбеков Скандербек Умирбекович Мамраев Бейбут Баймагамбетович Шугаев Геннадий Алексеевич Иванов Константин Самсонович Уалиев Гахип Джомартов Асылбек Абдразакович Мадалиев Турсун Баймендиевич Терещенко Галина Олеговна Темирбеков Нурлыхан Муканулы Бектасова Гульсым Сафуановна Ахметжанов Бейсен Калауович Пильгуй Владимир Дмитриевич(73) Дочернее государственное предприятие на праве хозяйственного ведения Институт механики и машиноведения им. академика У.А. Джолдасбекова республиканского государственного предприятия на праве хозяйственного ведения Институт математики,информатики и механики Комитета науки Министерства образования и науки Республики Казахстан Республиканское государственное казенное предприятие Восточно-Казахстанский государственный университет им. Сарсена Аманжолова Министерства образования и науки Республики Казахстан Изобретение относится к обработке металлов давлением и может быть использовано в оборудовании для гибки труб без нагрева для дальнейшего применения в машиностроении,котлостроении,гидравлических системах и энергетике. Известно устройство для гибки труб обкатывающим роликом, содержащее приводной вал, установленный на нем кривошип, ось с обкатывающим роликом и копир. Оно снабжено установленным на приводном валу кривошипом,обкатывающий ролик выполнен из двух частей с возможностью изменения расстояния между частями в направлении его оси, приводной вал выполнен с правой и левой наружной резьбой,кривошипы установлены на его поверхности с возможностью взаимного сближения и предназначены для соединения приводного вала с осью обкатывающего ролика и сближения его частей (патент РФ 2406584, кл. В 21 7/02, 2010). Указанное устройство имеет недостаточно высокую надежность из-за выполнения ролика из двух частей. Известно устройство для гибки труб,содержащее станину, на оси которой закреплен дискообразный гибочный шаблон с расположенной на части круговой периферии рабочей поверхностью для гибки труб, выполненной по радиусу в поперечном сечении,установленный с возможностью перемещения на гибочном шаблоне элемент фиксации подлежащей гибке трубы и смонтированный с возможностью поворота относительно упомянутой оси станины рычаг с размещенной на нем осью со свободно вращающимся обкатывающим роликом, имеющим рабочую поверхность, которая в поперечном сечении выполнена с радиусом, равным радиусу поперечного сечения рабочей поверхности гибочного шаблона, рабочая поверхность гибочного шаблона выполнена с расположенной вдоль ее средней части второй рабочей поверхностью,имеющей поперечное сечение с радиусом, меньшим,чем радиус поперечного сечения указанной первой рабочей поверхности, а вторая рабочая поверхность выполнена с третьей рабочей поверхностью,имеющей поперечное сечение с радиусом, меньшим,чем радиус поперечного сечения указанной второй рабочей поверхности,обкатывающий ролик выполнен сменным для каждой рабочей поверхности гибочного шаблона, а рычаг выполнен с отверстиями для установки оси с обкатывающим роликом (патент РФ 2353455, кл. В 21 7/02,2007). Недостатком данного устройства является сложность его эксплуатации, так как для каждой рабочей поверхности необходимо подбирать соответствующий ролик. Это снижает производительность устройства. Известен трубогиб, содержащий установленный на валу гибочный сектор с зажимом, муфту в виде ползуна, установленного в направляющей с возможностью перемещения, и привод. Оно снабжено зажимом, установленным в ползуне,2 сменными коническими шестернями, связанными с валом гибочного ролика для передачи крутящего момента на направляющую, установленную с возможностью вращения относительно оси трубы(патент РФ 2162020, кл. В 21 7/02, 2001). Недостатком данного устройства является невозможность изготовления труб со сложным изгибом, что сужает его технологические возможности. Задачей изобретения является создание надежного и удобного в эксплуатации устройства для гибки труб без нагрева. Технический результат - расширение арсенала средств для гибки труб и технологических возможностей трубогиба, обеспечение возможности изготовления труб со сложным изгибом достигается тем, что трубогиб, содержащий установленный на валу гибочный сектор с зажимом,шестерни, муфту и привод, согласно изобретению,содержит штангу, тягу, редуктор для передачи крутящего момента гибочному сектору, и червяк с червячным колесом, на котором установлен гибочный сектор, при этом штанга шарнирно соединена с тягой, а червячное колесо имеет выступ на стороне, обращенной к штанге. Трубогиб содержит переключатель, снабженный рукояткой, а также включает дорн и угломер. Изобретение поясняется чертежами, где на фиг.1 представлен общий вид трубогиба, на фиг.2 - вид сверху на фиг.3 - вид сбоку на фиг.4 вид А на фиг.2. Трубогиб содержит раму 1, привод 2, гибочное устройство 3, включающее кронштейн 9, штангу 10,установленный на валу гибочный сектор 25 с зажимом 11. Рама 1 представляет собой сварную конструкцию, на которой монтируется червяк 4 с червячным колесом 5 с выступающей е частью 5-а и приводом 2, который состоит из электродвигателя 18 и планетарного редуктора 8, снижающего обороты с 2850 до 71 об/мин, от которого передается вращение червячной паре посредством сменных шестерен 6 и 7. Кронштейн 9 сварной конструкции крепится к раме 1 с помощью болтов 12. Штанга 10 закреплена с помощью муфты 13. На червячном колесе 5 установлен гибочный сектор 25, при этом штанга 10 шарнирно соединена с тягой 14. Сектор 25 предназначен для навивания на него изгибаемой трубы. Зажим 11 служит для прижатия штанги 10 вместе с изгибаемой трубой к сектору 25. Электродвигатель 18 включают переключателем 15. Для подвижного направления трубы служит рукоятка 16. Автоматическое отключение производится установленными на червячном колесе 5 планками отключения 17. Смазка червячной пары 4 и 5 и подшипников осуществляется машинным маслом, уровень которого проверяется щупом (не показан). С помощью поводка 19 приводят в движение гибочный сектор 25. Трубогиб включает, желоб 20, дорн 21 и угломер 24. Для регулировки дорна 21 служат две гайки 22 и 23 на конце штанги 10. Работа трубогиба осуществляется следующим образом. При включении электродвигателя 18 посредством планетарного редуктора 8 передается вращение на сменные шестерни 6 и 7, меняя которые, можно изменять скорость гибки трубы. Сменные шестерни 6 и 7 передают вращение червячной паре - червяку 4 и червячному колесу 5,которое с помощью поводка 19 приводит в движение гибочный сектор 25. При этом работа штанги 10 является саморегулирующейся и при смене гибочного сектора 25 на другой радиус не требует регулировки. Саморегулирование штанги 10 обеспечивается с помощью тяги 14, шарнирно соединенной со штангой 10, а также с помощью закрепленной на раме 1 свободно перемещающейся муфты 13, через которую проходит штанга 10. Перед работой устанавливают переключатель 15 в положение отключено. Ослабляют и отодвигают от переключателя 15 планки отключения 17. Проверяют соответствие вращения гибочного сектора 25 указанию стрелок переключателя Обратный ход, Гибка. В зависимости от требуемой скорости гиба устанавливают сменные шестерни 6, 7 согласно расчетным табличным данным. По заданному диаметру трубы и радиусу е гиба устанавливают сектор 25 , желоб 20 и дорн 21. Дорн 21 выставляют по головке штанги 10 с таким расчетом, чтобы начало закругления дорна 21 совпадало с началом головки штанги 10 Регулировку дорна 21 производят двумя гайками 22 и 23 на конце штанги 10, ориентируясь при этом делениями на угломере 24. После настройки дорна 21 устанавливают слегка смазанную машинным маслом трубу на штанге 10,причем, начало гиба трубы должно совпадать с началом головки штанги 10, после чего трубу крепят к сектору 25 зажимом 11. Для ограничения хода сектора 25 устанавливают,согласно заданному углу гиба, планки отключения 17, которые закрепляют к червячному колесу 5 с выступающей частью 5-а. Убедившись в правильной подготовке к настройке оборудования можно приступить к гибке труб. Особенным элементом трубогиба является такой конструктивный элемент, как червячное колесо 5 с выступом 5 а, благодаря чему изменились многие технологические параметры устройства и изменился экономический эффект. За счет выступающей части 5 а червячного колеса 5 появилась возможность проводить сложный изгиб без реза трубы и последующей е сварки в месте реза. Выступающая часть 5 а червячного колеса дала возможность дополнительного пространства, в котором можно технологически поворачивать трубу в пределах радиуса гиба,не зацепляя конструктивные элементы устройства. Благодаря этому при изгибе труб на котел сократилось количество швов и количество резов в три раза, снизилась трудоемкость перекладывания резаных деталей на стеллажи, повысилась производительность труда. Соотношение высотывыступающей части 5 а червячного колеса 5 к диаметру (Н) сектора 25 определяется не менее какН 1 2. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Трубогиб, содержащий установленный на валу гибочный сектор с зажимом, шестерни, муфту и привод, отличающийся тем, что он содержит штангу, тягу, редуктор для передачи крутящего момента гибочному сектору, и червяк с червячным колесом, на котором установлен гибочный сектор,при этом штанга шарнирно соединена с тягой, а червячное колесо имеет выступ на стороне,обращенной к штанге. 2. Трубогиб по п. 1, отличающийся тем, что он содержит переключатель, снабженный рукояткой. 3. Трубогиб по и.п. 1 или 2, отличающийся тем,что он включает дорн и угломер.
