Композиционная присадка для парафинистых нефтей

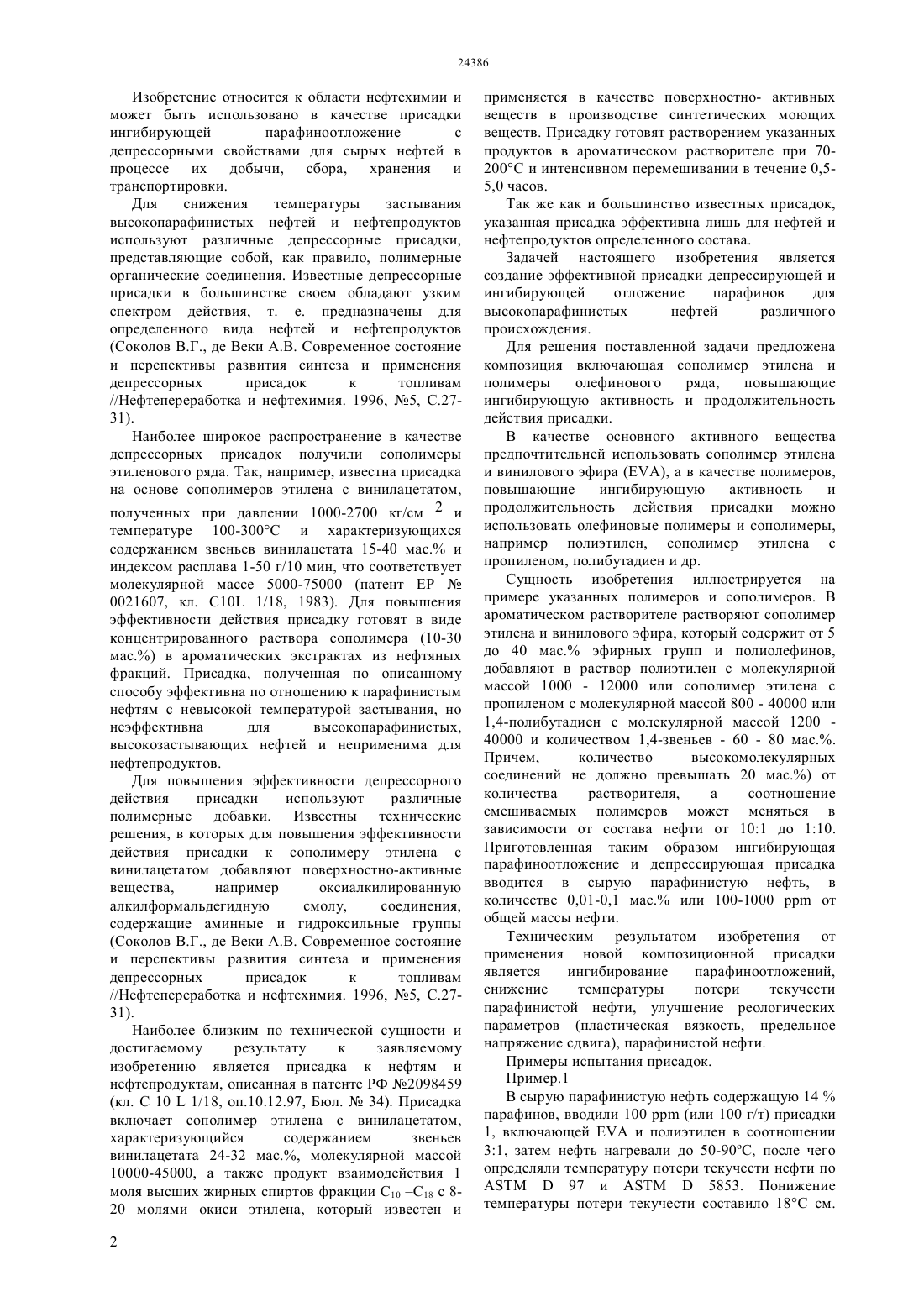

(51) 10 1/18 (2009.01) 17 1/16 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ активность и продолжительность действия присадки. На примере сополимера этилена и винилового эфира показано, что повысить ингибирующую активность и продолжительность действия присадки можно с помощью сополимеров этилена и полиолефинов,например,полиэтилена с молекулярной массой 1000-12000, сополимера этилена с пропиленом с молекулярной массой 80040000, 1,4-полибутадиен с молекулярной массой 1200 - 40000 и количеством 1,4-звеньев - 60 - 80. и др. Предложенная композиционная присадка ингибирует парафиноотложение,снижает температуру потери текучести парафинистой нефти,улучшает реологические параметры (пластическую вязкость,предельное напряжение сдвига),парафинистой нефти.(76) Кожабеков Серик Самсалыкович Казетов Сагидулла Ибатуллович Сагиев Бауыржан Нурпеисович(54) КОМПОЗИЦИОННАЯ ПРИСАДКА ДЛЯ ПАРАФИНИСТЫХ НЕФТЕЙ(57) Изобретение относится к области нефтехимии и может быть использовано в качестве присадки ингибирующей парафиноотложение с депрессорными свойствами для сырых нефтей в процессе их добычи, сбора, хранения и транспортировки. Предложена композиционная присадка,включающая сополимеры этилена и полимеры олефинового ряда, повышающие ингибирующую Изобретение относится к области нефтехимии и может быть использовано в качестве присадки ингибирующей парафиноотложение с депрессорными свойствами для сырых нефтей в процессе их добычи, сбора, хранения и транспортировки. Для снижения температуры застывания высокопарафинистых нефтей и нефтепродуктов используют различные депрессорные присадки,представляющие собой, как правило, полимерные органические соединения. Известные депрессорные присадки в большинстве своем обладают узким спектром действия, т. е. предназначены для определенного вида нефтей и нефтепродуктов(Соколов В.Г., де Веки А.В. Современное состояние и перспективы развития синтеза и применения депрессорных присадок к топливам//Нефтепереработка и нефтехимия. 1996, 5, С.2731). Наиболее широкое распространение в качестве депрессорных присадок получили сополимеры этиленового ряда. Так, например, известна присадка на основе сополимеров этилена с винилацетатом,полученных при давлении 1000-2700 кг/см 2 и температуре 100-300 С и характеризующихся содержанием звеньев винилацетата 15-40 мас. и индексом расплава 1-50 г/10 мин, что соответствует молекулярной массе 5000-75000 (патент ЕР 0021607, кл. С 10 1/18, 1983). Для повышения эффективности действия присадку готовят в виде концентрированного раствора сополимера (10-30 мас.) в ароматических экстрактах из нефтяных фракций. Присадка, полученная по описанному способу эффективна по отношению к парафинистым нефтям с невысокой температурой застывания, но неэффективна для высокопарафинистых,высокозастывающих нефтей и неприменима для нефтепродуктов. Для повышения эффективности депрессорного действия присадки используют различные полимерные добавки. Известны технические решения, в которых для повышения эффективности действия присадки к сополимеру этилена с винилацетатом добавляют поверхностно-активные вещества,например оксиалкилированную алкилформальдегидную смолу,соединения,содержащие аминные и гидроксильные группы(Соколов В.Г., де Веки А.В. Современное состояние и перспективы развития синтеза и применения депрессорных присадок к топливам//Нефтепереработка и нефтехимия. 1996, 5, С.2731). Наиболее близким по технической сущности и достигаемому результату к заявляемому изобретению является присадка к нефтям и нефтепродуктам, описанная в патенте РФ 2098459(кл. С 101/18, оп.10.12.97, Бюл.34). Присадка включает сополимер этилена с винилацетатом,характеризующийся содержанием звеньев винилацетата 24-32 мас., молекулярной массой 10000-45000, а также продукт взаимодействия 1 моля высших жирных спиртов фракции С 10 18 с 820 молями окиси этилена, который известен и 2 применяется в качестве поверхностно- активных веществ в производстве синтетических моющих веществ. Присадку готовят растворением указанных продуктов в ароматическом растворителе при 70200 С и интенсивном перемешивании в течение 0,55,0 часов. Так же как и большинство известных присадок,указанная присадка эффективна лишь для нефтей и нефтепродуктов определенного состава. Задачей настоящего изобретения является создание эффективной присадки депрессирующей и ингибирующей отложение парафинов для высокопарафинистых нефтей различного происхождения. Для решения поставленной задачи предложена композиция включающая сополимер этилена и полимеры олефинового ряда,повышающие ингибирующую активность и продолжительность действия присадки. В качестве основного активного вещества предпочтительней использовать сополимер этилена и винилового эфира , а в качестве полимеров,повышающие ингибирующую активность и продолжительность действия присадки можно использовать олефиновые полимеры и сополимеры,например полиэтилен, сополимер этилена с пропиленом, полибутадиен и др. Сущность изобретения иллюстрируется на примере указанных полимеров и сополимеров. В ароматическом растворителе растворяют сополимер этилена и винилового эфира, который содержит от 5 до 40 мас. эфирных групп и полиолефинов,добавляют в раствор полиэтилен с молекулярной массой 1000 - 12000 или сополимер этилена с пропиленом с молекулярной массой 800 - 40000 или 1,4-полибутадиен с молекулярной массой 1200 40000 и количеством 1,4-звеньев - 60 - 80 мас Причем,количество высокомолекулярных соединений не должно превышать 20 мас.) от количества растворителя,а соотношение смешиваемых полимеров может меняться в зависимости от состава нефти от 101 до 110. Приготовленная таким образом ингибирующая парафиноотложение и депрессирующая присадка вводится в сырую парафинистую нефть, в количестве 0,01-0,1 мас. или 100-1000 от общей массы нефти. Техническим результатом изобретения от применения новой композиционной присадки является ингибирование парафиноотложений,снижение температуры потери текучести парафинистой нефти, улучшение реологических параметров (пластическая вязкость, предельное напряжение сдвига), парафинистой нефти. Примеры испытания присадок. Пример.1 В сырую парафинистую нефть содержащую 14 парафинов, вводили 100(или 100 г/т) присадки 1, включающейи полиэтилен в соотношении 31, затем нефть нагревали до 50-90 С, после чего определяли температуру потери текучести нефти по 97 и 5853. Понижение температуры потери текучести составило 18 С см. табл .1 Степень ингибирования по отношению к сырой нефти без присадки составило 47-50 вес. . Предельное напряжение сдвига по сравнению с сырой термообработанной нефтью снизилось на 810 раз, пластическая вязкость 5-8 раз. Пример 2 Эксперимент проводили по примеру 1, используя присадку 2, включающуюи сополимера этилена с пропиленом с молекулярной массой 800 40000 в соотношении 13. Результаты испытаний приведены в табл. 1-4. Пример 3 Эксперимент проводили по примеру 1, используя присадку 3, включающуюи 1,4-полибутадиен с молекулярной массой 1200 - 40000 (количество 1,4-звеньев - 60 - 80) в соотношении 11. Результаты испытаний приведены в табл.1-4. Пример 4 Эксперимент проводили по примеру 1, используя присадку 1, при этом использовали нефть,содержащую 12 парафинов. Результаты испытаний приведены в табл. 1-4. Пример 5 Эксперимент проводили по примеру 4, используя присадку 2, Результаты испытаний приведены в табл. 1-4. Пример 6 Эксперимент проводили по примеру 4, используя присадку 3, Результаты испытаний приведены в табл. 1-4. Таблица 1 Температура потери текучести нефти с присадкой Образец присадки Без присадки прототип Присадка 1 Присадка 2 Присадка 3 Без присадки прототип Присадка 1 Присадка 2 Присадка 3 Депрессия температуры потери текучести 15 18 21 24 12 12 18 15 Таблица 2 Стабильность продолжительности действия присадок по температуре потери текучести нефти в течение месяца Образец присадки Температура потери текучести нефти 1 с присадкой, С Продолжительность действия 1 день 7 день 21 день 30 день 6 6 9 12 3 3 3 6 Степень ингибирования парафиноотложения (ПО) в нефти 2 в присутствии присадок Образец присадки Без присадки прототип Присадка 2 Присадка 3 Реологическое поведение нефти с присадкой Образец присадки Предельное Пластическая напряжение сдвига, вязкость, Па сек Па 2,342 2,1537 0,043 0,0684 1. Композиционная присадка для парафинистых нефтей, включающая сополимер этилена с винилацетатом, органический растворитель и компонент для повышения эффективности,отличающаяся тем, что в качестве компонента,повышающего эффективность используют,полимеры олефинового ряда,повышающие ингибирующую активность и продолжительность действия присадки, причем соотношение полимеров в присадке может варьироваться от 101 до 110. 2. Композиционная присадка по п.1,отличающаяся тем, что в качестве полимера,повышающие ингибирующую активность и 0,012 0,0419 8,064 4.2516 0,326 0,2340 0,105 0,1107 15,486 6,4874 0,832 0,5861 0,445 0,2589 продолжительность действия присадки, используют полиэтилен с молекулярной массой 1000 - 12000. 3. Композиционная присадка по п.1,отличающаяся тем, что в качестве полимера,повышающие ингибирующую активность и продолжительность действия присадки, используют сополимер этилена с пропиленом с молекулярной массой 800 - 40000. 4. Композиционная присадка по п.1,отличающаяся тем, что в качестве полимера,повышающие ингибирующую активность и продолжительность действия присадки, используют 1,4-полибутадиена молекулярной массой 1200 40000 и количеством 1,4-звеньев - 60 - 80 мас
