Способ приготовления шпаклевки

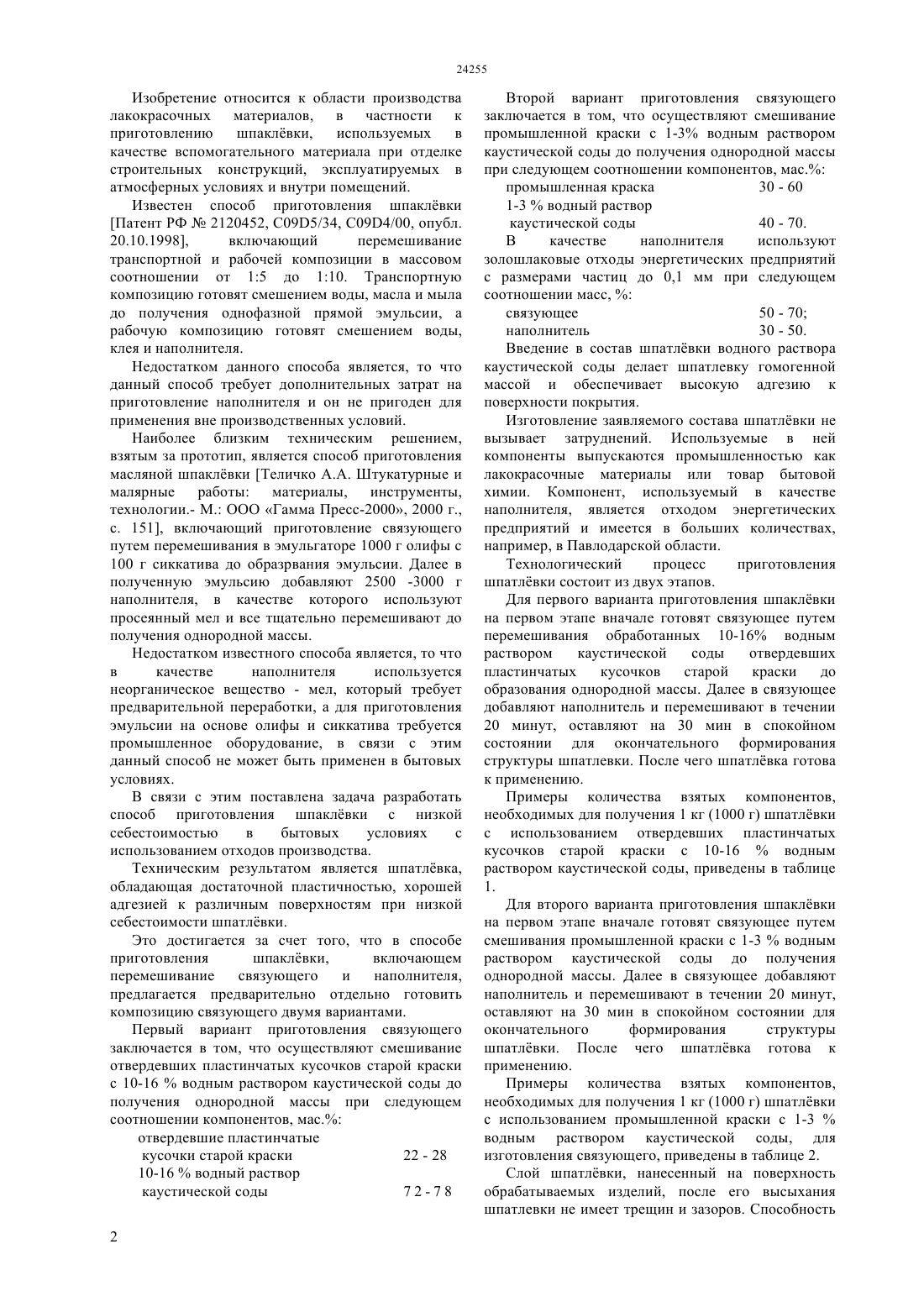

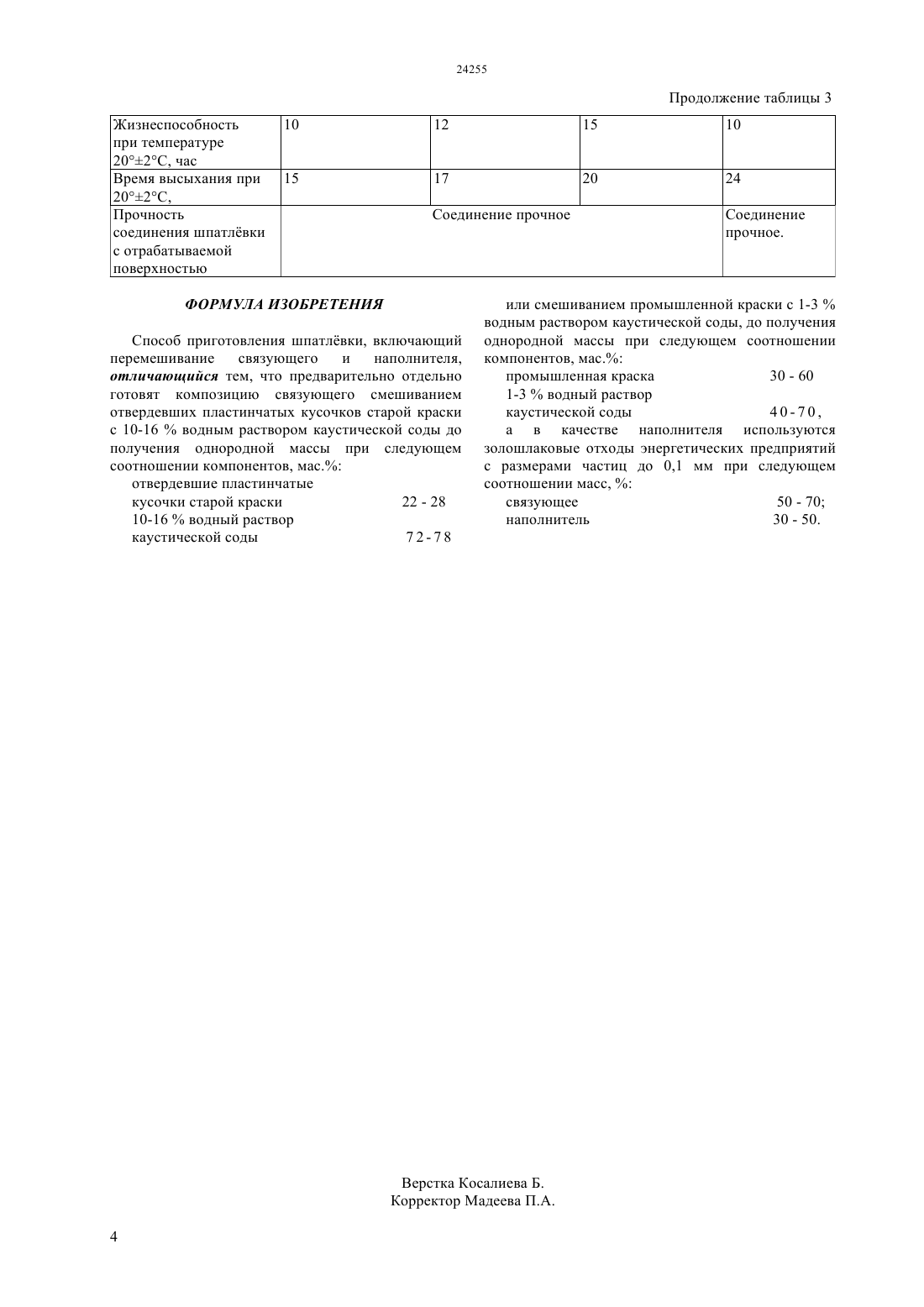

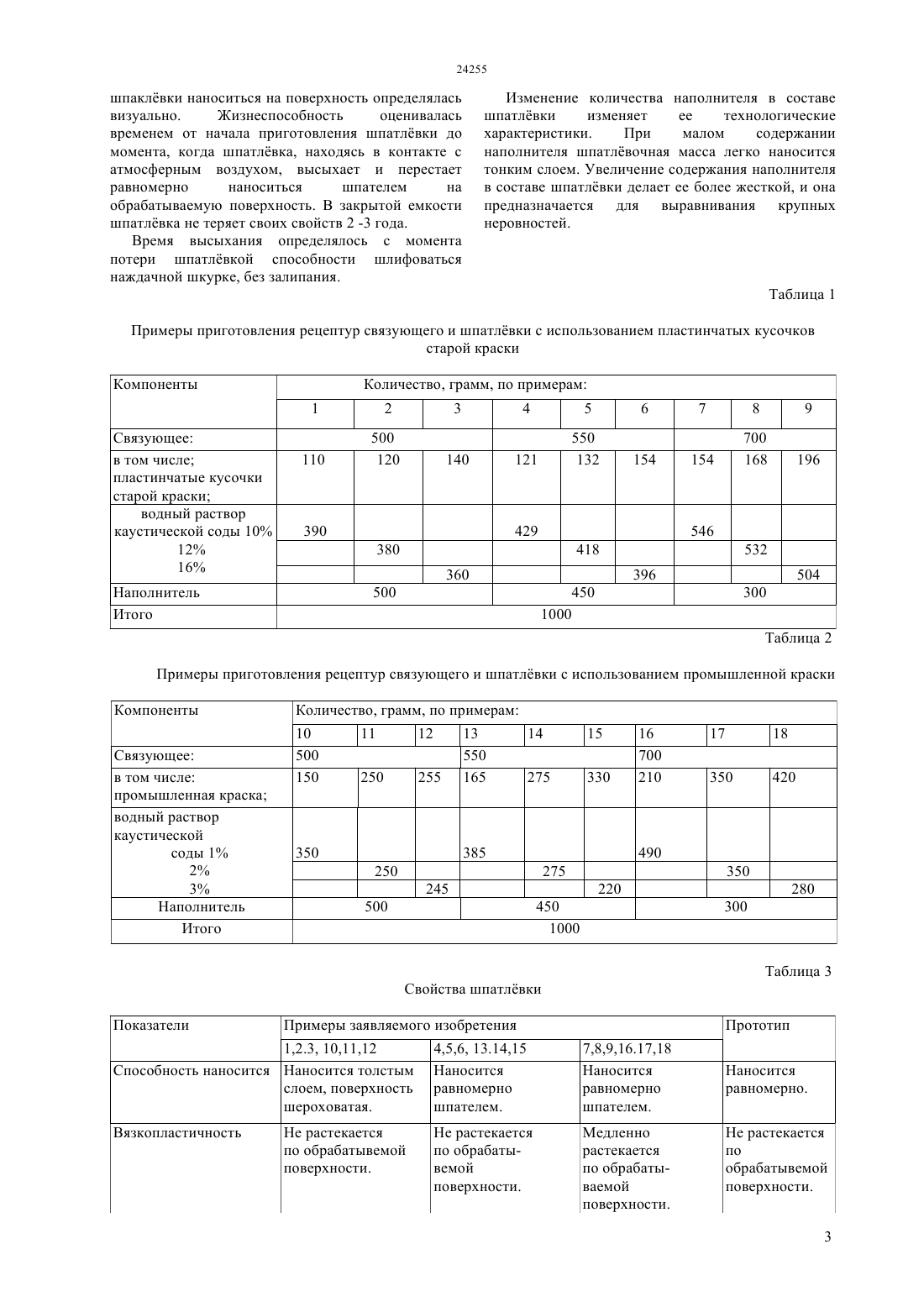

(51) 09 5/34 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ перемешивание связующего и наполнителя предлагается предварительно отдельно готовить композицию связующего двумя вариантами. Первый вариант приготовления связующего смешивание отвердевших пластинчатых кусочков старой краски с 10-16 водным раствором каустической соды до получения однородной массы при следующем соотношении компонентов, мас. отвердевшие пластинчатые кусочки старой краски 22 - 28 10-16 водный раствор каустической соды 72-78 Второй вариант приготовления связующего смешивание промышленной краски с 1-3 водным раствором каустической соды, до получения однородной массы при следующем соотношении компонентов, мас. промышленная краска 30 - 60 1-3 водный раствор каустической соды 40 - 70. В качестве наполнителя используют золошлаковые отходы энергетических предприятий с размерами частиц до 0,1 мм при следующем соотношении мас.связующее 50 - 70 наполнитель 30 - 50.(72) Дробинский Александр Васильевич Иманкулова Гульден Каирмухаметовна Макаренко Мария Леонидовна(73) Товарищество с ограниченной ответственностью Инновационный Евразийский университет(57) Изобретение относится к области производства лакокрасочных материалов, в частности к приготовлению шпа т лвок, используемых в качестве вспомогательного материала при отделке строительных конструкций, эксплуатируемых в атмосферных условиях и внутри помещений. Техническим результатом является шпатлвка,обладающая достаточной пластичностью, хорошей адгезией к различным поверхностям при низкой себестоимости шпаклвки. Это достигается за счет того, что в способе приготовления шпаклвки,включающем Изобретение относится к области производства лакокрасочных материалов, в частности к приготовлению шпаклвки,используемых в качестве вспомогательного материала при отделке строительных конструкций, эксплуатируемых в атмосферных условиях и внутри помещений. Известен способ приготовления шпаклвки Патент РФ 2120452, 095/34, 094/00, опубл. 20.10.1998,включающий перемешивание транспортной и рабочей композиции в массовом соотношении от 15 до 110. Транспортную композицию готовят смешением воды, масла и мыла до получения однофазной прямой эмульсии, а рабочую композицию готовят смешением воды,клея и наполнителя. Недостатком данного способа является, то что данный способ требует дополнительных затрат на приготовление наполнителя и он не пригоден для применения вне производственных условий. Наиболее близким техническим решением,взятым за прототип, является способ приготовления масляной шпаклвки Теличко А.А. Штукатурные и малярные работы материалы, инструменты,технологии.- М. ООО Гамма Пресс-2000, 2000 г.,с. 151, включающий приготовление связующего путем перемешивания в эмульгаторе 1000 г олифы с 100 г сиккатива до образрвания эмульсии. Далее в полученную эмульсию добавляют 2500 -3000 г наполнителя, в качестве которого используют просеянный мел и все тщательно перемешивают до получения однородной массы. Недостатком известного способа является, то что в качестве наполнителя используется неорганическое вещество - мел, который требует предварительной переработки, а для приготовления эмульсии на основе олифы и сиккатива требуется промышленное оборудование, в связи с этим данный способ не может быть применен в бытовых условиях. В связи с этим поставлена задача разработать способ приготовления шпаклвки с низкой себестоимостью в бытовых условиях с использованием отходов производства. Техническим результатом является шпатлвка,обладающая достаточной пластичностью, хорошей адгезией к различным поверхностям при низкой себестоимости шпатлвки. Это достигается за счет того, что в способе приготовления шпаклвки,включающем перемешивание связующего и наполнителя,предлагается предварительно отдельно готовить композицию связующего двумя вариантами. Первый вариант приготовления связующего заключается в том, что осуществляют смешивание отвердевших пластинчатых кусочков старой краски с 10-16 водным раствором каустической соды до получения однородной массы при следующем соотношении компонентов, мас. отвердевшие пластинчатые кусочки старой краски 22 - 28 10-16 водный раствор каустической соды 72-78 2 Второй вариант приготовления связующего заключается в том, что осуществляют смешивание промышленной краски с 1-3 водным раствором каустической соды до получения однородной массы при следующем соотношении компонентов, мас. промышленная краска 30 - 60 1-3 водный раствор каустической соды 40 - 70. В качестве наполнителя используют золошлаковые отходы энергетических предприятий с размерами частиц до 0,1 мм при следующем соотношении масс,связующее 50 - 70 наполнитель 30 - 50. Введение в состав шпатлвки водного раствора каустической соды делает шпатлевку гомогенной массой и обеспечивает высокую адгезию к поверхности покрытия. Изготовление заявляемого состава шпатлвки не вызывает затруднений. Используемые в ней компоненты выпускаются промышленностью как лакокрасочные материалы или товар бытовой химии. Компонент, используемый в качестве наполнителя, является отходом энергетических предприятий и имеется в больших количествах,например, в Павлодарской области. Технологический процесс приготовления шпатлвки состоит из двух этапов. Для первого варианта приготовления шпаклвки на первом этапе вначале готовят связующее путем перемешивания обработанных 10-16 водным раствором каустической соды отвердевших краски до пластинчатых кусочков старой образования однородной массы. Далее в связующее добавляют наполнитель и перемешивают в течении 20 минут, оставляют на 30 мин в спокойном состоянии для окончательного формирования структуры шпатлевки. После чего шпатлвка готова к применению. Примеры количества взятых компонентов,необходимых для получения 1 кг (1000 г) шпатлвки с использованием отвердевших пластинчатых кусочков старой краски с 10-16 водным раствором каустической соды, приведены в таблице 1. Для второго варианта приготовления шпаклвки на первом этапе вначале готовят связующее путем смешивания промышленной краски с 1-3 водным раствором каустической соды до получения однородной массы. Далее в связующее добавляют наполнитель и перемешивают в течении 20 минут,оставляют на 30 мин в спокойном состоянии для окончательного формирования структуры шпатлвки. После чего шпатлвка готова к применению. Примеры количества взятых компонентов,необходимых для получения 1 кг (1000 г) шпатлвки с использованием промышленной краски с 1-3 водным раствором каустической соды, для изготовления связующего, приведены в таблице 2. Слой шпатлвки, нанесенный на поверхность обрабатываемых изделий, после его высыхания шпатлевки не имеет трещин и зазоров. Способность шпаклвки наноситься на поверхность определялась визуально. Жизнеспособность оценивалась временем от начала приготовления шпатлвки до момента, когда шпатлвка, находясь в контакте с атмосферным воздухом, высыхает и перестает равномерно наноситься шпателем на обрабатываемую поверхность. В закрытой емкости шпатлвка не теряет своих свойств 2 -3 года. Время высыхания определялось с момента потери шпатлвкой способности шлифоваться наждачной шкурке, без залипания. Изменение количества наполнителя в составе шпатлвки изменяет ее технологические характеристики. При малом содержании наполнителя шпатлвочная масса легко наносится тонким слоем. Увеличение содержания наполнителя в составе шпатлвки делает ее более жесткой, и она предназначается для выравнивания крупных неровностей. Таблица 1 Примеры приготовления рецептур связующего и шпатлвки с использованием пластинчатых кусочков старой краски Компоненты Связующее в том числе пластинчатые кусочки старой краски водный раствор каустической соды 10 12 16 Примеры приготовления рецептур связующего и шпатлвки с использованием промышленной краски Компоненты Связующее в том числе промышленная краска водный раствор каустической соды 1 2 3 Наполнитель Итого 1,2.3, 10,11,12 Способность наносится Наносится толстым слоем, поверхность шероховатая. Не растекается по обрабатывемой поверхности. Медленно растекается по обрабатываемой поверхности. Не растекается по обрабатывемой поверхности. Наносится равномерно. Не растекается по обрабатывемой поверхности. 3 Продолжение таблицы 3 Жизнеспособность при температуре 202 С, час Время высыхания при 202 С,Прочность соединения шпатлвки с отрабатываемой поверхностью ФОРМУЛА ИЗОБРЕТЕНИЯ Способ приготовления шпатлвки, включающий перемешивание связующего и наполнителя,отличающийся тем, что предварительно отдельно готовят композицию связующего смешиванием отвердевших пластинчатых кусочков старой краски с 10-16 водным раствором каустической соды до получения однородной массы при следующем соотношении компонентов, мас. отвердевшие пластинчатые кусочки старой краски 22 - 28 10-16 водный раствор каустической соды 72-78 или смешиванием промышленной краски с 1-3 водным раствором каустической соды, до получения однородной массы при следующем соотношении компонентов, мас. промышленная краска 30 - 60 1-3 водный раствор каустической соды 40-70,а в качестве наполнителя используются золошлаковые отходы энергетических предприятий с размерами частиц до 0,1 мм при следующем соотношении масс,связующее 50 - 70 наполнитель 30 - 50.
