Устройство для предохранения гибких вентиляционных трубопроводов от механических повреждений при пуске вентилятора

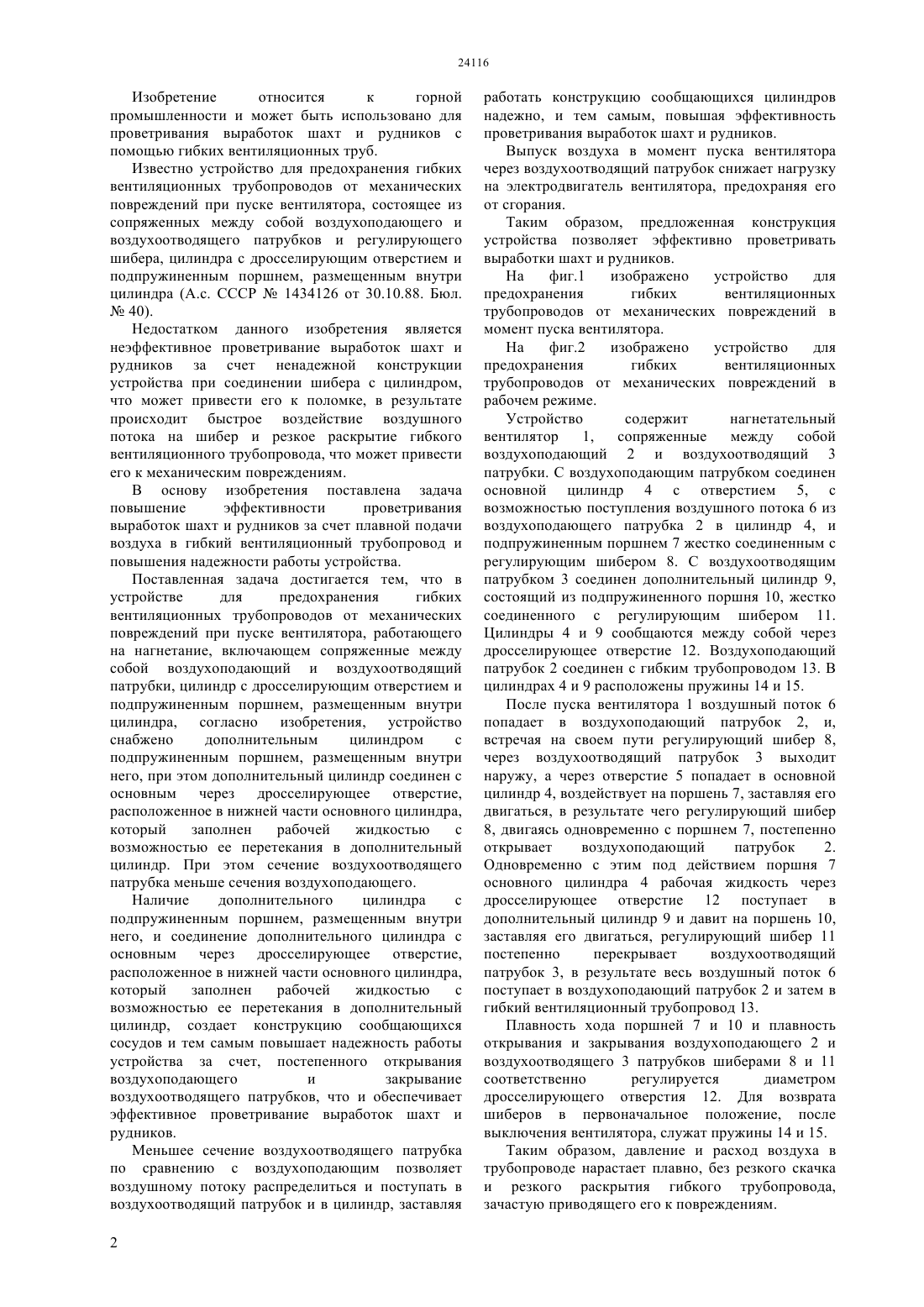

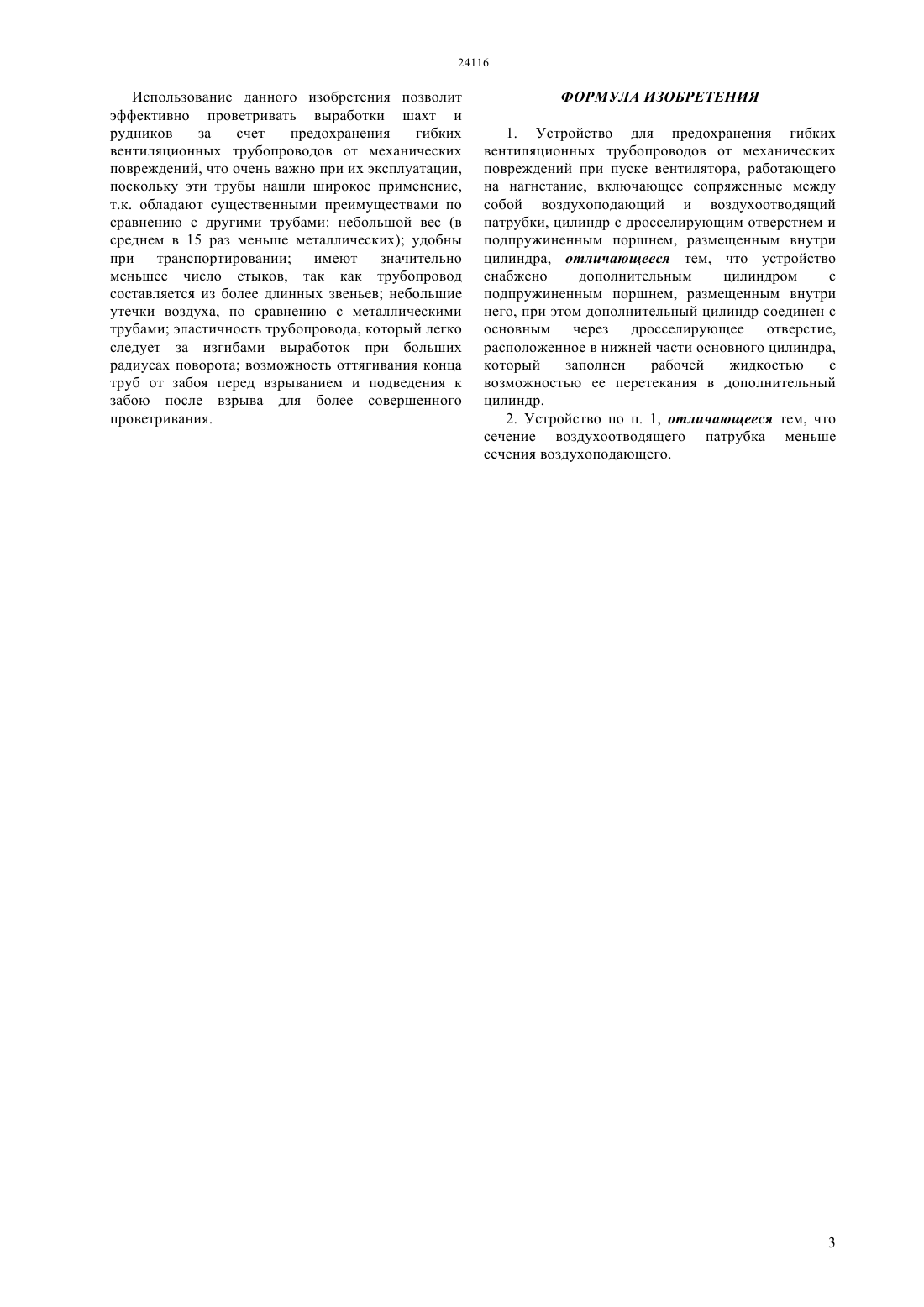

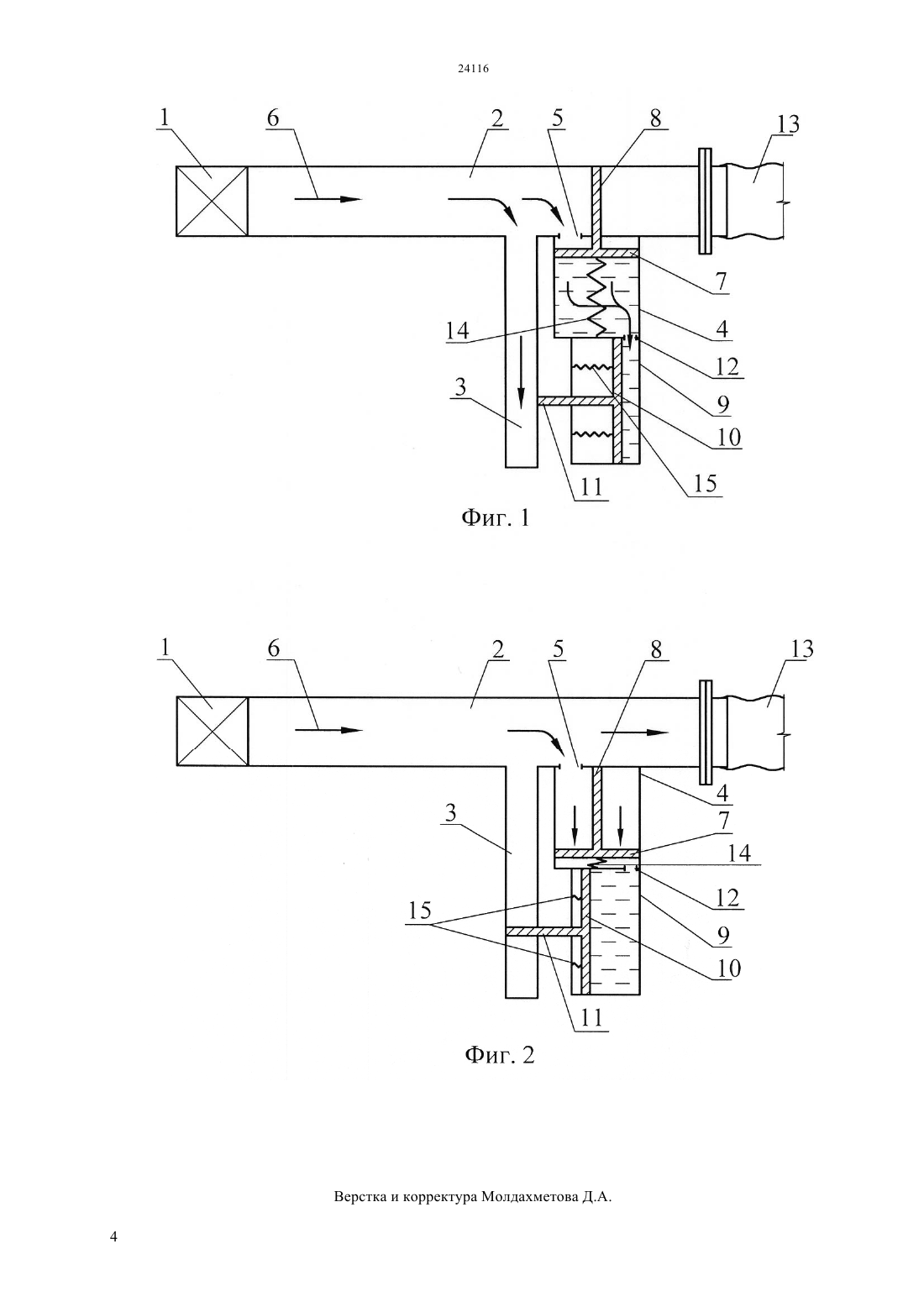

(51) 21 1/00 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ выработок шахт и рудников за счет плавной подачи воздуха в гибкий вентиляционный трубопровод и повышения надежности работы устройства. Поставленная задача достигается тем, что в устройстве для предохранения гибких вентиляционных трубопроводов от механических повреждений при пуске вентилятора, работающего на нагнетание, включающем сопряженные между собой воздухоподающий и воздухоотводящий патрубки, цилиндр с дросселирующим отверстием и подпружиненным поршнем, размещенным внутри цилиндра, при этом устройство снабжено дополнительным цилиндром с подпружиненным поршнем, размещенным внутри него, при этом дополнительный цилиндр соединен с основным через дросселирующее отверстие, расположенное в нижней части основного цилиндра, который заполнен рабочей жидкостью с возможностью ее перетекания в дополнительный цилиндр, а сечение воздухоотводящего патрубка меньше сечения воздухоподающего. Использование данного изобретения позволит эффективно проветривать выработки шахт и рудников за счет предохранения гибких вентиляционных трубопроводов от механических повреждений.(72) Кольцова Ольга Ильинична Крючкова Людмила Евгеньевна Стрельчук Николай Сергеевич Булыгина Людмила Николаевна Сарсекенова Зоя Киналдиновна(73) Дочернее государственное предприятие на праве хозяйственного ведения Восточный научноисследовательский горно-металлургический институт цветных металлов Республиканского государственного предприятия на праве хозяйственного ведения Национальный центр по комплексной переработке минерального сырья Республики Казахстан Министерства индустрии и торговли Республики Казахстан(54) УСТРОЙСТВО ДЛЯ ПРЕДОХРАНЕНИЯ ГИБКИХ ВЕНТИЛЯЦИОННЫХ ТРУБОПРОВОДОВ ОТ МЕХАНИЧЕСКИХ ПОВРЕЖДЕНИЙ ПРИ ПУСКЕ ВЕНТИЛЯТОРА(57) Изобретение относится к горной промышленности и может быть использовано для проветривания выработок шахт и рудников с помощью гибких вентиляционных труб. В основу изобретения поставлена задача повышение эффективности проветривания Изобретение относится к горной промышленности и может быть использовано для проветривания выработок шахт и рудников с помощью гибких вентиляционных труб. Известно устройство для предохранения гибких вентиляционных трубопроводов от механических повреждений при пуске вентилятора, состоящее из сопряженных между собой воздухоподающего и воздухоотводящего патрубков и регулирующего шибера, цилиндра с дросселирующим отверстием и подпружиненным поршнем, размещенным внутри цилиндра (А.с. СССР 1434126 от 30.10.88. Бюл.40). Недостатком данного изобретения является неэффективное проветривание выработок шахт и рудников за счет ненадежной конструкции устройства при соединении шибера с цилиндром,что может привести его к поломке, в результате происходит быстрое воздействие воздушного потока на шибер и резкое раскрытие гибкого вентиляционного трубопровода, что может привести его к механическим повреждениям. В основу изобретения поставлена задача повышение эффективности проветривания выработок шахт и рудников за счет плавной подачи воздуха в гибкий вентиляционный трубопровод и повышения надежности работы устройства. Поставленная задача достигается тем, что в устройстве для предохранения гибких вентиляционных трубопроводов от механических повреждений при пуске вентилятора, работающего на нагнетание, включающем сопряженные между собой воздухоподающий и воздухоотводящий патрубки, цилиндр с дросселирующим отверстием и подпружиненным поршнем, размещенным внутри цилиндра, согласно изобретения, устройство снабжено дополнительным цилиндром с подпружиненным поршнем, размещенным внутри него, при этом дополнительный цилиндр соединен с основным через дросселирующее отверстие,расположенное в нижней части основного цилиндра,который заполнен рабочей жидкостью с возможностью ее перетекания в дополнительный цилиндр. При этом сечение воздухоотводящего патрубка меньше сечения воздухоподающего. Наличие дополнительного цилиндра с подпружиненным поршнем, размещенным внутри него, и соединение дополнительного цилиндра с основным через дросселирующее отверстие,расположенное в нижней части основного цилиндра,который заполнен рабочей жидкостью с возможностью ее перетекания в дополнительный цилиндр, создает конструкцию сообщающихся сосудов и тем самым повышает надежность работы устройства за счет, постепенного открывания воздухоподающего и закрывание воздухоотводящего патрубков, что и обеспечивает эффективное проветривание выработок шахт и рудников. Меньшее сечение воздухоотводящего патрубка по сравнению с воздухоподающим позволяет воздушному потоку распределиться и поступать в воздухоотводящий патрубок и в цилиндр, заставляя 2 работать конструкцию сообщающихся цилиндров надежно, и тем самым, повышая эффективность проветривания выработок шахт и рудников. Выпуск воздуха в момент пуска вентилятора через воздухоотводящий патрубок снижает нагрузку на электродвигатель вентилятора, предохраняя его от сгорания. Таким образом, предложенная конструкция устройства позволяет эффективно проветривать выработки шахт и рудников. На фиг.1 изображено устройство для предохранения гибких вентиляционных трубопроводов от механических повреждений в момент пуска вентилятора. На фиг.2 изображено устройство для предохранения гибких вентиляционных трубопроводов от механических повреждений в рабочем режиме. Устройство содержит нагнетательный вентилятор 1,сопряженные между собой воздухоподающий 2 и воздухоотводящий 3 патрубки. С воздухоподающим патрубком соединен основной цилиндр 4 с отверстием 5, с возможностью поступления воздушного потока 6 из воздухоподающего патрубка 2 в цилиндр 4, и подпружиненным поршнем 7 жестко соединенным с регулирующим шибером 8. С воздухоотводящим патрубком 3 соединен дополнительный цилиндр 9,состоящий из подпружиненного поршня 10, жестко соединенного с регулирующим шибером 11. Цилиндры 4 и 9 сообщаются между собой через дросселирующее отверстие 12. Воздухоподающий патрубок 2 соединен с гибким трубопроводом 13. В цилиндрах 4 и 9 расположены пружины 14 и 15. После пуска вентилятора 1 воздушный поток 6 попадает в воздухоподающий патрубок 2, и,встречая на своем пути регулирующий шибер 8,через воздухоотводящий патрубок 3 выходит наружу, а через отверстие 5 попадает в основной цилиндр 4, воздействует на поршень 7, заставляя его двигаться, в результате чего регулирующий шибер 8, двигаясь одновременно с поршнем 7, постепенно открывает воздухоподающий патрубок 2. Одновременно с этим под действием поршня 7 основного цилиндра 4 рабочая жидкость через дросселирующее отверстие 12 поступает в дополнительный цилиндр 9 и давит на поршень 10,заставляя его двигаться, регулирующий шибер 11 постепенно перекрывает воздухоотводящий патрубок 3, в результате весь воздушный поток 6 поступает в воздухоподающий патрубок 2 и затем в гибкий вентиляционный трубопровод 13. Плавность хода поршней 7 и 10 и плавность открывания и закрывания воздухоподающего 2 и воздухоотводящего 3 патрубков шиберами 8 и 11 соответственно регулируется диаметром дросселирующего отверстия 12. Для возврата шиберов в первоначальное положение, после выключения вентилятора, служат пружины 14 и 15. Таким образом, давление и расход воздуха в трубопроводе нарастает плавно, без резкого скачка и резкого раскрытия гибкого трубопровода,зачастую приводящего его к повреждениям. Использование данного изобретения позволит эффективно проветривать выработки шахт и рудников за счет предохранения гибких вентиляционных трубопроводов от механических повреждений, что очень важно при их эксплуатации,поскольку эти трубы нашли широкое применение,т.к. обладают существенными преимуществами по сравнению с другими трубами небольшой вес (в среднем в 15 раз меньше металлических) удобны при транспортировании имеют значительно меньшее число стыков, так как трубопровод составляется из более длинных звеньев небольшие утечки воздуха, по сравнению с металлическими трубами эластичность трубопровода, который легко следует за изгибами выработок при больших радиусах поворота возможность оттягивания конца труб от забоя перед взрыванием и подведения к забою после взрыва для более совершенного проветривания. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для предохранения гибких вентиляционных трубопроводов от механических повреждений при пуске вентилятора, работающего на нагнетание, включающее сопряженные между собой воздухоподающий и воздухоотводящий патрубки, цилиндр с дросселирующим отверстием и подпружиненным поршнем, размещенным внутри цилиндра, отличающееся тем, что устройство снабжено дополнительным цилиндром с подпружиненным поршнем, размещенным внутри него, при этом дополнительный цилиндр соединен с основным через дросселирующее отверстие,расположенное в нижней части основного цилиндра,который заполнен рабочей жидкостью с возможностью ее перетекания в дополнительный цилиндр. 2. Устройство по п. 1, отличающееся тем, что сечение воздухоотводящего патрубка меньше сечения воздухоподающего.
