Устройство для расширения скважины в грунте

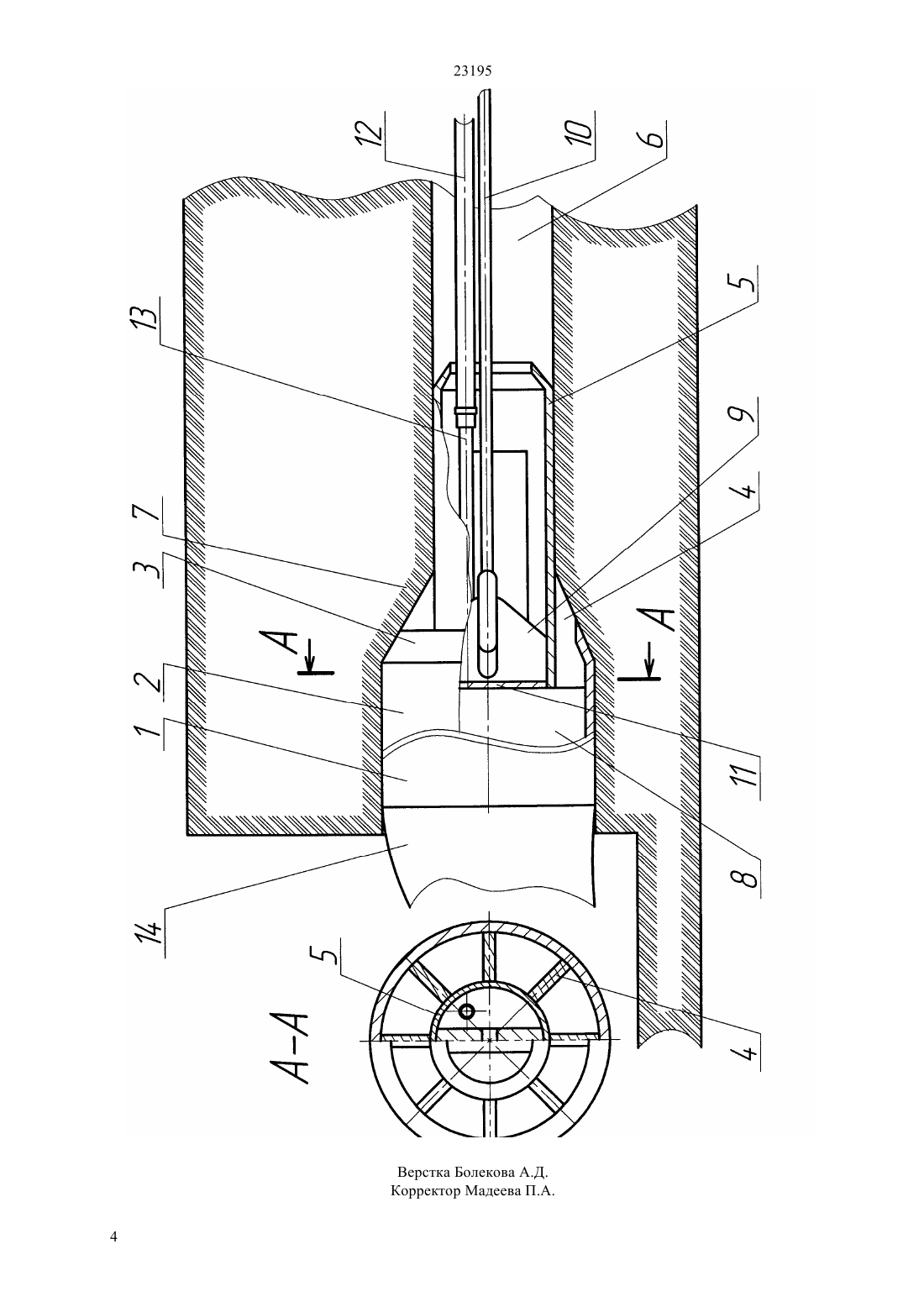

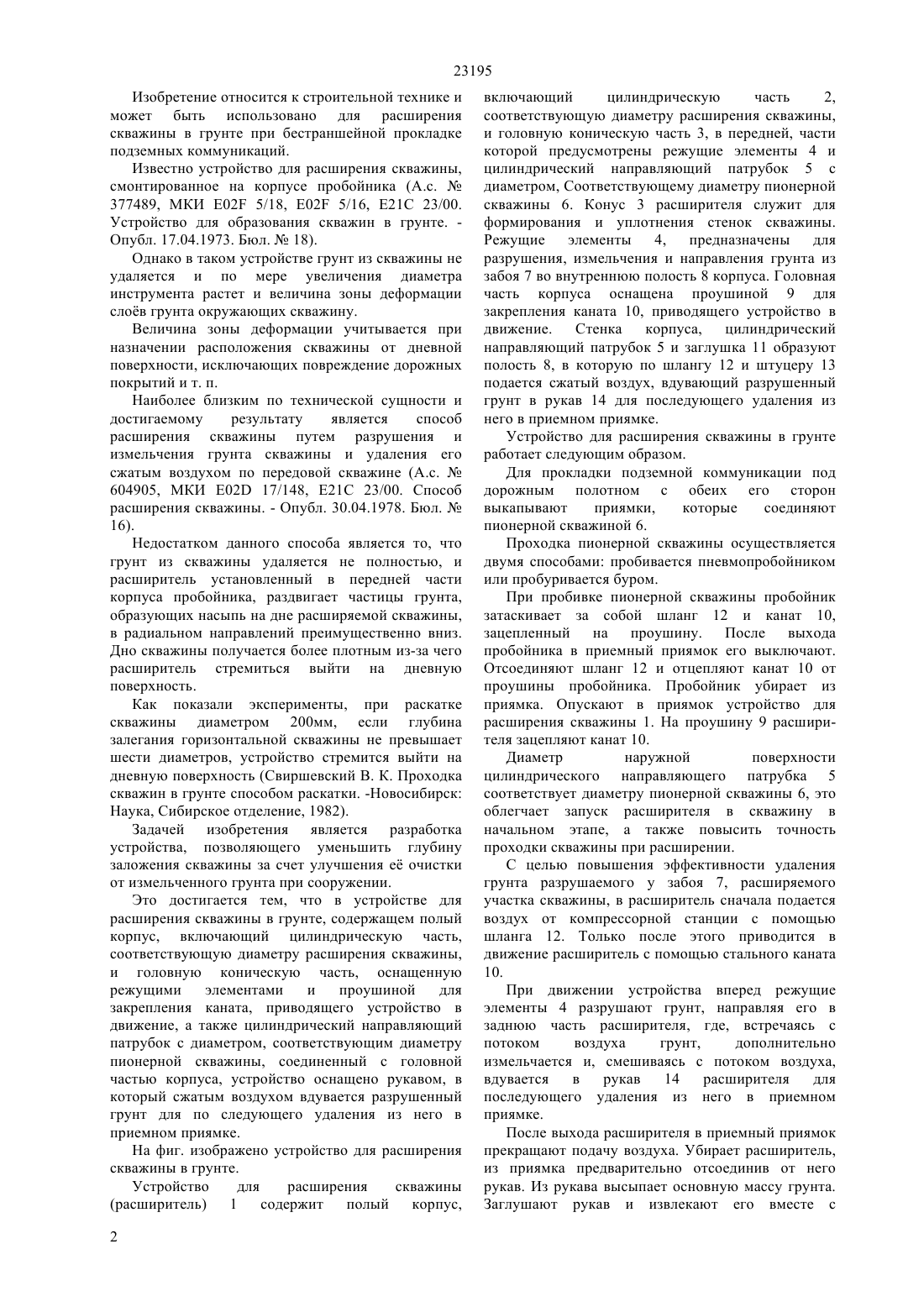

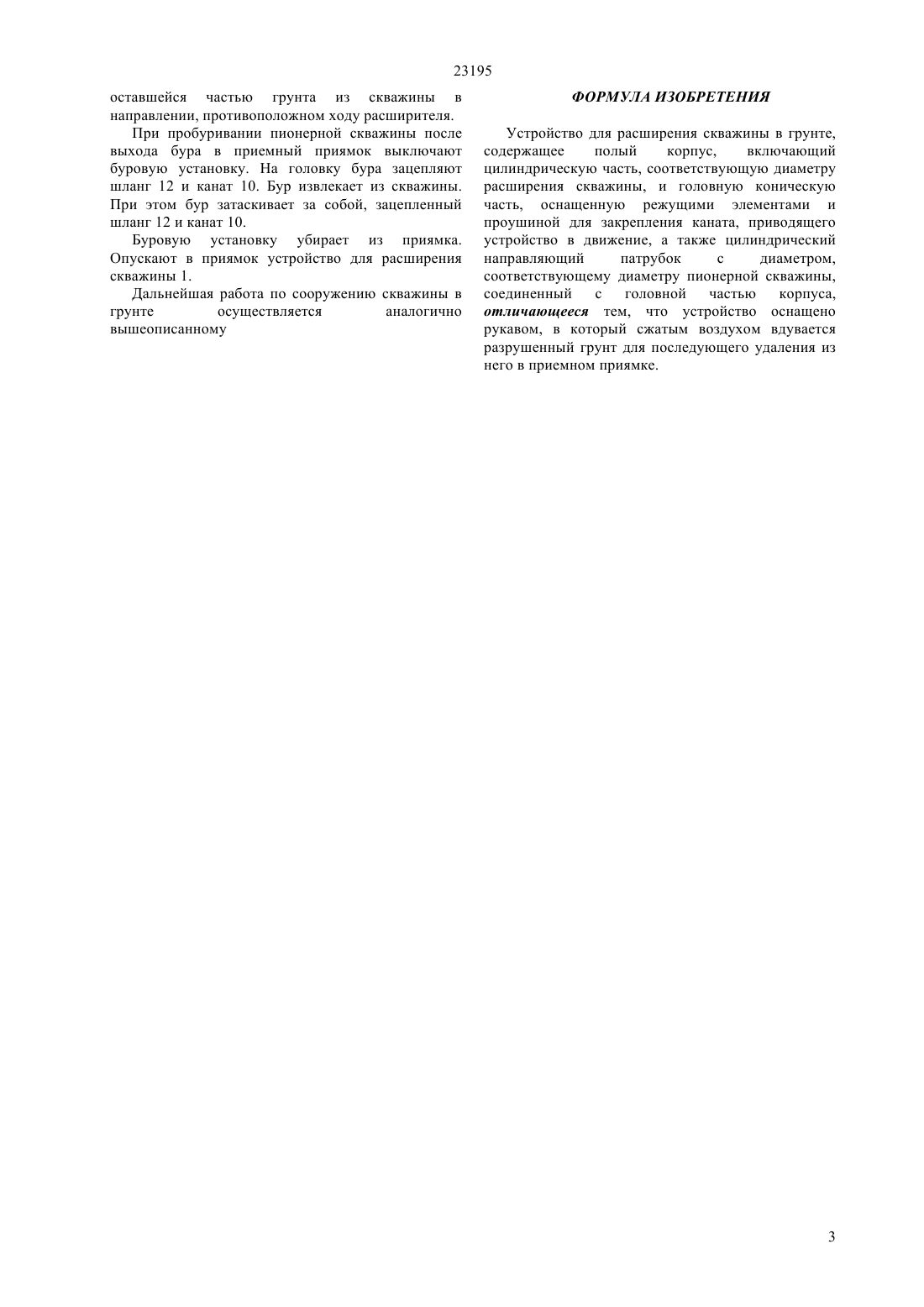

(51) 02 5/16 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ улучшения е очистки от измельченного грунта при сооружении. Это достигается тем, что в устройстве для расширения скважины в грунте, содержащем полый корпус, включающий цилиндрическую часть,соответствующую диаметру расширения скважины,и головную коническую часть, оснащенную режущими элементами и проушиной для закрепления каната, приводящего устройство в движение, а также цилиндрический направляющий патрубок с диаметром, соответствующим диаметру пионерной скважины, соединенный с головной частью корпуса, устройство оснащено рукавом, в который сжатым воздухом вдувается разрушенный грунт для последующего удаления из него в приемном приямке.(73) Республиканское государственное предприятие на праве хозяйственного ведения Карагандинский государственный индустриальный университет Министерства образования и науки Республики Казахстан(54) УСТРОЙСТВО ДЛЯ РАСШИРЕНИЯ СКВАЖИНЫ В ГРУНТЕ(57) Изобретение относится к строительной технике и может быть использовано для расширения скважины в грунте при бестраншейной прокладке подземных коммуникаций. Техническим результатом является возможность уменьшить глубину заложения скважины за счет 23195 Изобретение относится к строительной технике и может быть использовано для расширения скважины в грунте при бестраншейной прокладке подземных коммуникаций. Известно устройство для расширения скважины,смонтированное на корпусе пробойника (А.с.377489, МКИ Е 02 5/18, Е 02 5/16, Е 21 С 23/00. Устройство для образования скважин в грунте. Опубл. 17.04.1973. Бюл.18). Однако в таком устройстве грунт из скважины не удаляется и по мере увеличения диаметра инструмента растет и величина зоны деформации слов грунта окружающих скважину. Величина зоны деформации учитывается при назначении расположения скважины от дневной поверхности, исключающих повреждение дорожных покрытий и т. п. Наиболее близким по технической сущности и достигаемому результату является способ расширения скважины путем разрушения и измельчения грунта скважины и удаления его сжатым воздухом по передовой скважине (А.с.604905, МКИ Е 02 17/148, Е 21 С 23/00. Способ расширения скважины. - Опубл. 30.04.1978. Бюл.16). Недостатком данного способа является то, что грунт из скважины удаляется не полностью, и расширитель установленный в передней части корпуса пробойника, раздвигает частицы грунта,образующих насыпь на дне расширяемой скважины,в радиальном направлений преимущественно вниз. Дно скважины получается более плотным из-за чего расширитель стремиться выйти на дневную поверхность. Как показали эксперименты, при раскатке скважины диаметром 200 мм, если глубина залегания горизонтальной скважины не превышает шести диаметров, устройство стремится выйти на дневную поверхность (Свиршевский В. К. Проходка скважин в грунте способом раскатки. -Новосибирск Наука, Сибирское отделение, 1982). Задачей изобретения является разработка устройства, позволяющего уменьшить глубину заложения скважины за счет улучшения е очистки от измельченного грунта при сооружении. Это достигается тем, что в устройстве для расширения скважины в грунте, содержащем полый корпус, включающий цилиндрическую часть,соответствующую диаметру расширения скважины,и головную коническую часть, оснащенную режущими элементами и проушиной для закрепления каната, приводящего устройство в движение, а также цилиндрический направляющий патрубок с диаметром, соответствующим диаметру пионерной скважины, соединенный с головной частью корпуса, устройство оснащено рукавом, в который сжатым воздухом вдувается разрушенный грунт для по следующего удаления из него в приемном приямке. На фиг. изображено устройство для расширения скважины в грунте. Устройство для расширения скважины включающий цилиндрическую часть 2,соответствующую диаметру расширения скважины,и головную коническую часть 3, в передней, части которой предусмотрены режущие элементы 4 и цилиндрический направляющий патрубок 5 с диаметром, Соответствующему диаметру пионерной скважины 6. Конус 3 расширителя служит для формирования и уплотнения стенок скважины. Режущие элементы 4, предназначены для разрушения, измельчения и направления грунта из забоя 7 во внутреннюю полость 8 корпуса. Головная часть корпуса оснащена проушиной 9 для закрепления каната 10, приводящего устройство в движение. Стенка корпуса, цилиндрический направляющий патрубок 5 и заглушка 11 образуют полость 8, в которую по шлангу 12 и штуцеру 13 подается сжатый воздух, вдувающий разрушенный грунт в рукав 14 для последующего удаления из него в приемном приямке. Устройство для расширения скважины в грунте работает следующим образом. Для прокладки подземной коммуникации под дорожным полотном с обеих его сторон выкапывают приямки,которые соединяют пионерной скважиной 6. Проходка пионерной скважины осуществляется двумя способами пробивается пневмопробойником или пробуривается буром. При пробивке пионерной скважины пробойник затаскивает за собой шланг 12 и канат 10,зацепленный на проушину. После выхода пробойника в приемный приямок его выключают. Отсоединяют шланг 12 и отцепляют канат 10 от проушины пробойника. Пробойник убирает из приямка. Опускают в приямок устройство для расширения скважины 1. На проушину 9 расширителя зацепляют канат 10. Диаметр наружной поверхности цилиндрического направляющего патрубка 5 соответствует диаметру пионерной скважины 6, это облегчает запуск расширителя в скважину в начальном этапе, а также повысить точность проходки скважины при расширении. С целью повышения эффективности удаления грунта разрушаемого у забоя 7, расширяемого участка скважины, в расширитель сначала подается воздух от компрессорной станции с помощью шланга 12. Только после этого приводится в движение расширитель с помощью стального каната 10. При движении устройства вперед режущие элементы 4 разрушают грунт, направляя его в заднюю часть расширителя, где, встречаясь с потоком воздуха грунт,дополнительно измельчается и, смешиваясь с потоком воздуха,вдувается в рукав 14 расширителя для последующего удаления из него в приемном приямке. После выхода расширителя в приемный приямок прекращают подачу воздуха. Убирает расширитель,из приямка предварительно отсоединив от него рукав. Из рукава высыпает основную массу грунта. Заглушают рукав и извлекают его вместе с 23195 оставшейся частью грунта из скважины в направлении, противоположном ходу расширителя. При пробуривании пионерной скважины после выхода бура в приемный приямок выключают буровую установку. На головку бура зацепляют шланг 12 и канат 10. Бур извлекает из скважины. При этом бур затаскивает за собой, зацепленный шланг 12 и канат 10. Буровую установку убирает из приямка. Опускают в приямок устройство для расширения скважины 1. Дальнейшая работа по сооружению скважины в грунте осуществляется аналогично вышеописанному ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для расширения скважины в грунте,содержащее полый корпус,включающий цилиндрическую часть, соответствующую диаметру расширения скважины, и головную коническую часть, оснащенную режущими элементами и проушиной для закрепления каната, приводящего устройство в движение, а также цилиндрический направляющий патрубок с диаметром,соответствующему диаметру пионерной скважины,соединенный с головной частью корпуса,отличающееся тем, что устройство оснащено рукавом, в который сжатым воздухом вдувается разрушенный грунт для последующего удаления из него в приемном приямке.
