Устройство для активного вентилирования сыпучих продуктов в емкости и складского помещения

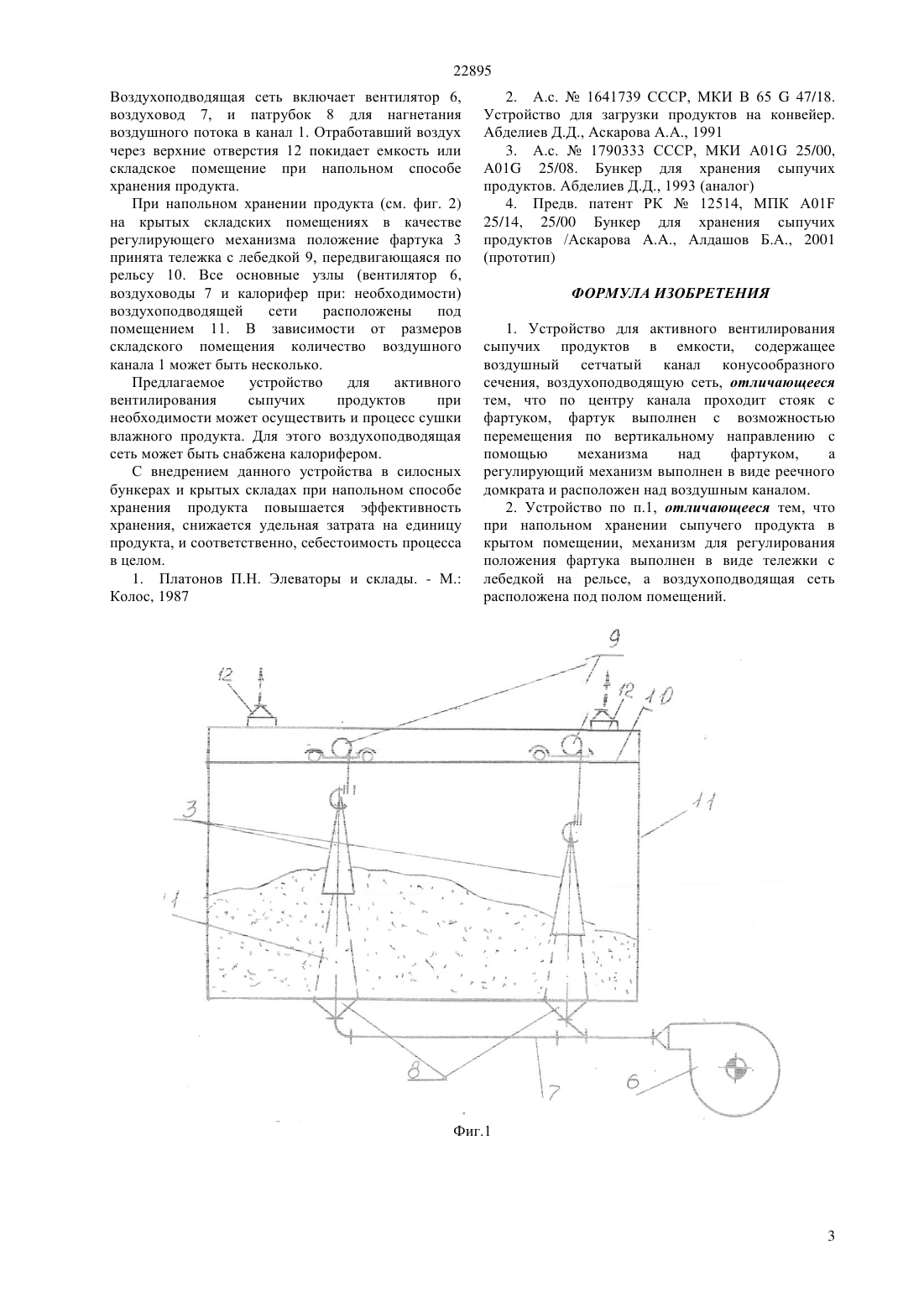

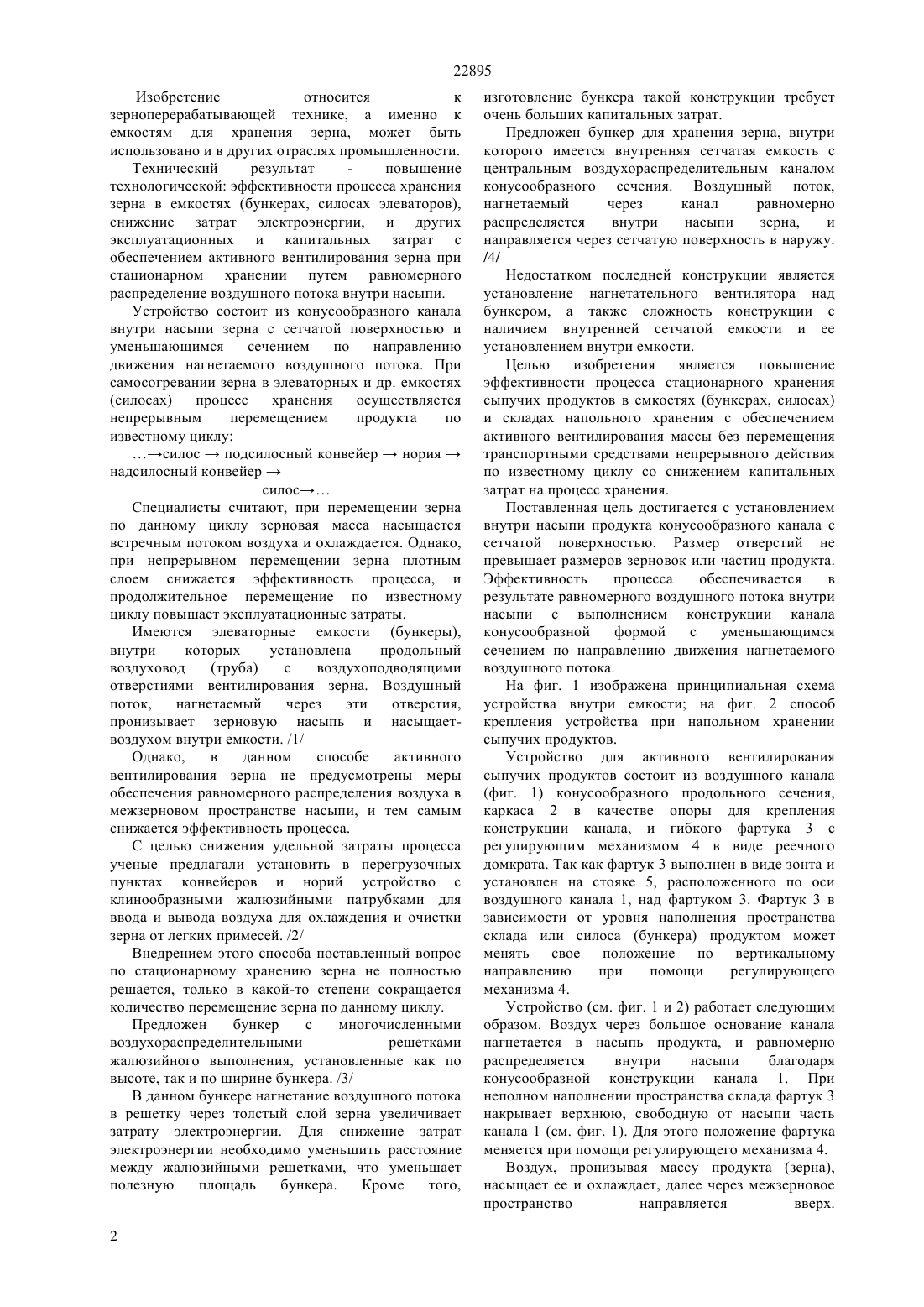

(2010.01), 01 25/22 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ элементов для крепления конструкции канала и гибкого фартука с регулирующим механизмом. Фартук выполнен в виде зонта и установлен на стояке, расположенного по вертикальной оси канала. Фартук в зависимости от уровня наполнения пространства склада или силоса (бункера) зерном может менять свое положение по вертикальному направлению при помощи регулирующего механизма. При хранении продукта в емкостях положение фартука меняется при помощи реечного домкрата. Для складского помещения вместо реечного механизма принята лебедка на тележке,передвигающаяся по рельсу. С внедрением данного устройства в элеваторных силосах, бункерах зернохранилищ и складах напольного хранения зерна для активного вентилирования, при необходимости сушки влажной насыпи повышается эффективность хранения зерна, снижается удельная затрата на осуществление процесса,и соответственно, себестоимость процесса в целом.(72) Аскарова Анипа Айдаровна Апбозов Олжас Жанызахович Аскаров Ардак Дахарбекович Бегалиев Рустем Алишевич(56) Предварительный патент РК 12514 А, кл. 01 25/00, 01 25/14, 2003(54) УСТРОЙСТВО ДЛЯ АКТИВНОГО ВЕНТИЛИРОВАНИЯ СЫПУЧИХ ПРОДУКТОВ В ЕМКОСТИ И СКЛАДСКОГО ПОМЕЩЕНИЯ(57) Изобретение относится к зерноперерабатывающей технике, а именно к хранению зерна в силосных бункерах и складских помещениях, может быть использовано и в других отраслях промышленности. Устройство для активного вентилирования сыпучих продуктов состоит из воздушного канала конусообразного продольного сечения, сборного каркаса разъемной конструкции для опорных 22895 Изобретение относится к зерноперерабатывающей технике, а именно к емкостям для хранения зерна, может быть использовано и в других отраслях промышленности. Технический результат повышение технологической эффективности процесса хранения зерна в емкостях (бункерах, силосах элеваторов),снижение затрат электроэнергии, и других эксплуатационных и капитальных затрат с обеспечением активного вентилирования зерна при стационарном хранении путем равномерного распределение воздушного потока внутри насыпи. Устройство состоит из конусообразного канала внутри насыпи зерна с сетчатой поверхностью и уменьшающимся сечением по направлению движения нагнетаемого воздушного потока. При самосогревании зерна в элеваторных и др. емкостях(силосах) процесс хранения осуществляется непрерывным перемещением продукта по известному циклу силосподсилосный конвейернориянадсилосный конвейерсилос Специалисты считают, при перемещении зерна по данному циклу зерновая масса насыщается встречным потоком воздуха и охлаждается. Однако,при непрерывном перемещении зерна плотным слоем снижается эффективность процесса, и продолжительное перемещение по известном циклу повышает эксплуатационные затраты. Имеются элеваторные емкости (бункеры),внутри которых установлена продольный воздуховод(труба) с воздухоподводящими отверстиями вентилирования зерна. Воздушный поток,нагнетаемый через эти отверстия,пронизывает зерновую насыпь и насыщаетвоздухом внутри емкости. /1/ Однако,в данном способе активного вентилирования зерна не предусмотрены меры обеспечения равномерного распределения воздуха в межзерновом пространстве насыпи, и тем самым снижается эффективность процесса. С целью снижения удельной затраты процесса ученые предлагали установить в перегрузочных пунктах конвейеров и норий устройство с клинообразными жалюзийными патрубками для ввода и вывода воздуха для охлаждения и очистки зерна от легких примесей. /2/ Внедрением этого способа поставленный вопрос по стационарному хранению зерна не полностью решается, только в какой-то степени сокращается количество перемещение зерна по данному циклу. Предложен бункер с многочисленными воздухораспределительными решетками жалюзийного выполнения, установленные как по высоте, так и по ширине бункера. /3/ В данном бункере нагнетание воздушного потока в решетку через толстый слой зерна увеличивает затрату электроэнергии. Для снижение затрат электроэнергии необходимо уменьшить расстояние между жалюзийными решетками, что уменьшает полезную площадь бункера. Кроме того,2 изготовление бункера такой конструкции требует очень больших капитальных затрат. Предложен бункер для хранения зерна, внутри которого имеется внутренняя сетчатая емкость с центральным воздухораспределительным каналом конусообразного сечения. Воздушный поток,нагнетаемый через канал равномерно распределяется внутри насыпи зерна,и направляется через сетчатую поверхность в наружу./4/ Недостатком последней конструкции является установление нагнетательного вентилятора над бункером, а также сложность конструкции с наличием внутренней сетчатой емкости и ее установлением внутри емкости. Целью изобретения является повышение эффективности процесса стационарного хранения сыпучих продуктов в емкостях (бункерах, силосах) и складах напольного хранения с обеспечением активного вентилирования массы без перемещения транспортными средствами непрерывного действия по известному циклу со снижением капитальных затрат на процесс хранения. Поставленная цель достигается с установлением внутри насыпи продукта конусообразного канала с сетчатой поверхностью. Размер отверстий не превышает размеров зерновок или частиц продукта. Эффективность процесса обеспечивается в результате равномерного воздушного потока внутри насыпи с выполнением конструкции канала конусообразной формой с уменьшающимся сечением по направлению движения нагнетаемого воздушного потока. На фиг. 1 изображена принципиальная схема устройства внутри емкости на фиг. 2 способ крепления устройства при напольном хранении сыпучих продуктов. Устройство для активного вентилирования сыпучих продуктов состоит из воздушного канала(фиг. 1) конусообразного продольного сечения,каркаса 2 в качестве опоры для крепления конструкции канала, и гибкого фартука 3 с регулирующим механизмом 4 в виде реечного домкрата. Так как фартук 3 выполнен в виде зонта и установлен на стояке 5, расположенного по оси воздушного канала 1, над фартуком 3. Фартук 3 в зависимости от уровня наполнения пространства склада или силоса (бункера) продуктом может менять свое положение по вертикальному направлению при помощи регулирующего механизма 4. Устройство (см. фиг. 1 и 2) работает следующим образом. Воздух через большое основание канала нагнетается в насыпь продукта, и равномерно распределяется внутри насыпи благодаря конусообразной конструкции канала 1. При неполном наполнении пространства склада фартук 3 накрывает верхнюю, свободную от насыпи часть канала 1 (см. фиг. 1). Для этого положение фартука меняется при помощи регулирующего механизма 4. Воздух, пронизывая массу продукта (зерна),насыщает ее и охлаждает, далее через межзерновое пространство направляется вверх. 22895 Воздухоподводящая сеть включает вентилятор 6,воздуховод 7, и патрубок 8 для нагнетания воздушного потока в канал 1. Отработавший воздух через верхние отверстия 12 покидает емкость или складское помещение при напольном способе хранения продукта. При напольном хранении продукта (см. фиг. 2) на крытых складских помещениях в качестве регулирующего механизма положение фартука 3 принята тележка с лебедкой 9, передвигающаяся по рельсу 10. Все основные узлы (вентилятор 6,воздуховоды 7 и калорифер при необходимости) воздухоподводящей сети расположены под помещением 11. В зависимости от размеров складского помещения количество воздушного канала 1 может быть несколько. Предлагаемое устройство для активного вентилирования сыпучих продуктов при необходимости может осуществить и процесс сушки влажного продукта. Для этого воздухоподводящая сеть может быть снабжена калорифером. С внедрением данного устройства в силосных бункерах и крытых складах при напольном способе хранения продукта повышается эффективность хранения, снижается удельная затрата на единицу продукта, и соответственно, себестоимость процесса в целом. 1. Платонов П.Н. Элеваторы и склады. - М. Колос, 1987 2. А.с.1641739 СССР, МКИ В 6547/18. Устройство для загрузки продуктов на конвейер. Абделиев Д.Д., Аскарова А.А., 1991 3. А.с.1790333 СССР, МКИ А 01 25/00,А 01 25/08. Бункер для хранения сыпучих продуктов. Абделиев Д.Д., 1993 (аналог) 4. Предв. патент РК 12514, МПК А 01 25/14, 25/00 Бункер для хранения сыпучих продуктов /Аскарова , Алдашов Б.А., 2001(прототип) ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для активного вентилирования сыпучих продуктов в емкости, содержащее воздушный сетчатый канал конусообразного сечения, воздухоподводящую сеть, отличающееся тем, что по центру канала проходит стояк с фартуком, фартук выполнен с возможностью перемещения по вертикальному направлению с помощью механизма над фартуком,а регулирующий механизм выполнен в виде реечного домкрата и расположен над воздушным каналом. 2. Устройство по п.1, отличающееся тем, что при напольном хранении сыпучего продукта в крытом помещении, механизм для регулирования положения фартука выполнен в виде тележки с лебедкой на рельсе, а воздухоподводящая сеть расположена под полом помещений.
