Гидравлическое устройство для вибрационной разглинизации продуктивных пластов с фильтрами малого диаметра.

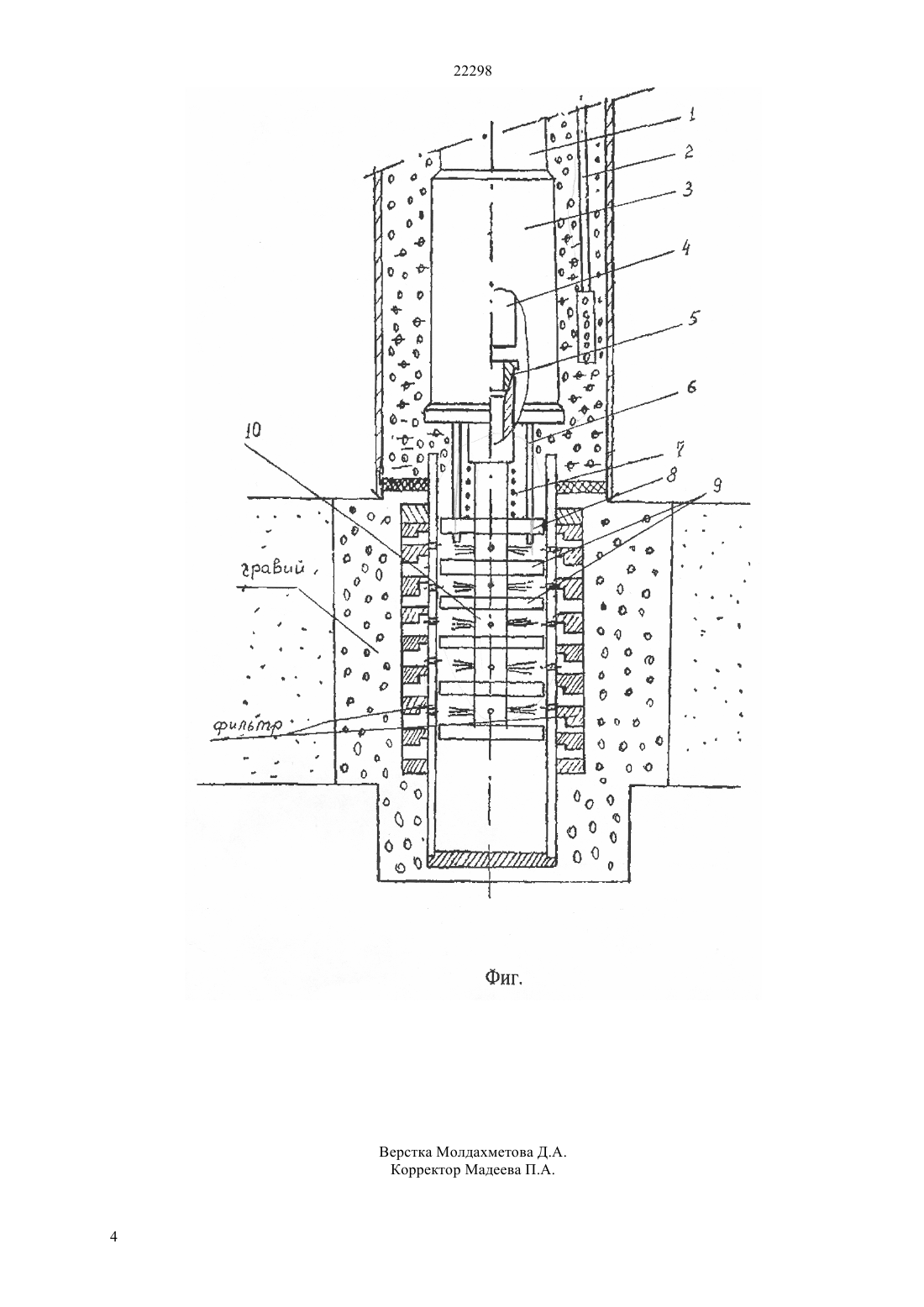

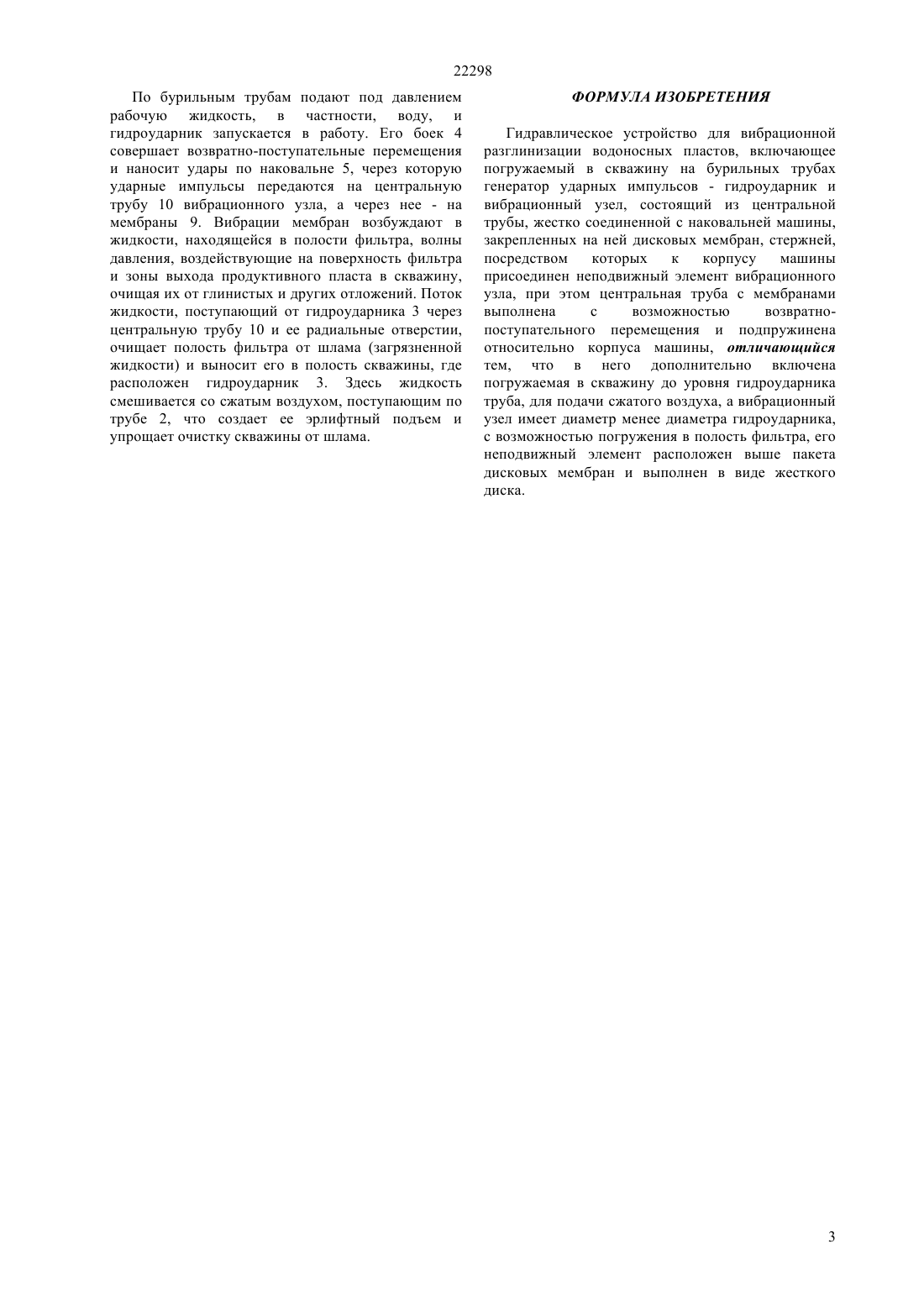

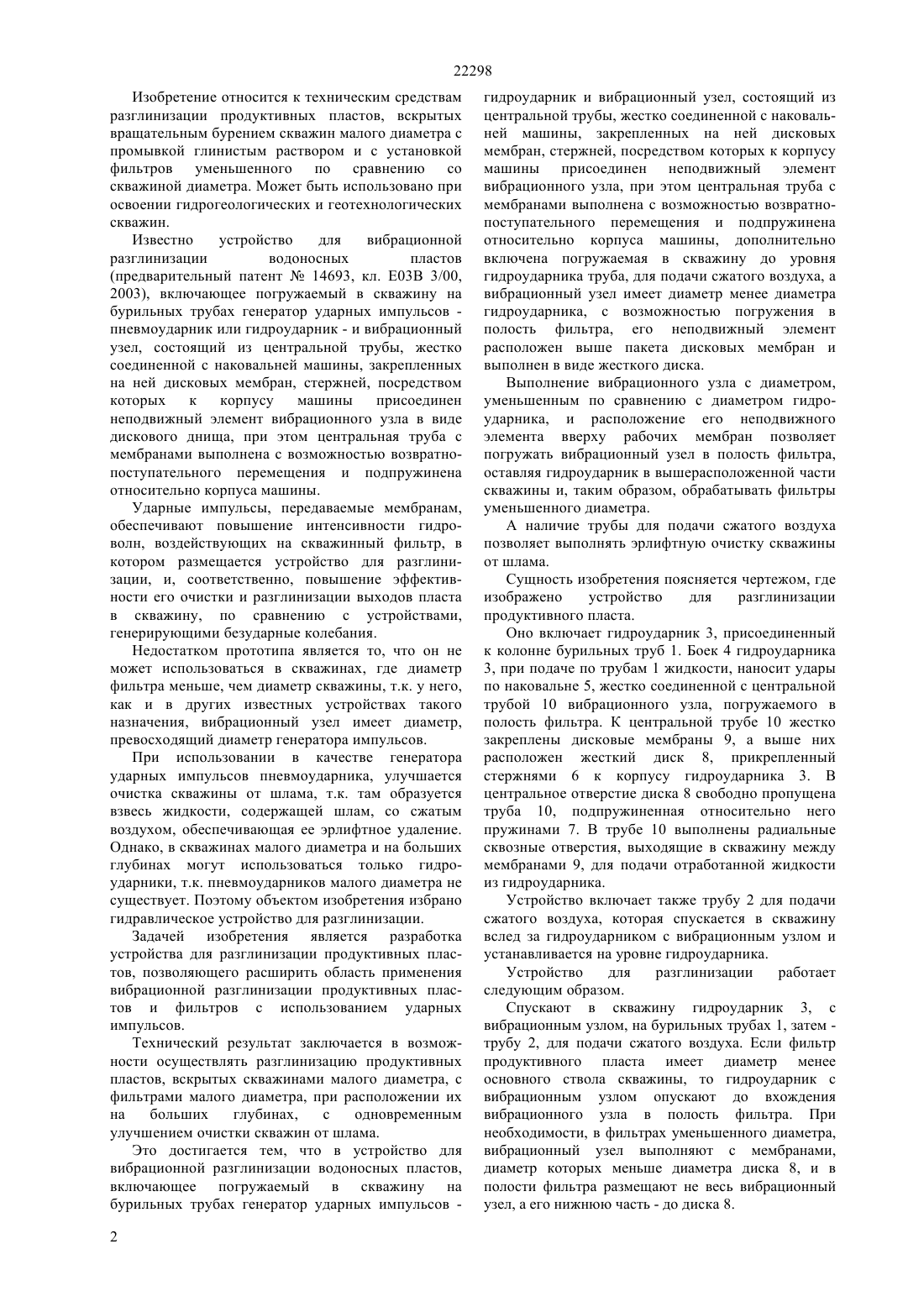

(51) 03 3/00 (2006.01) 21 1/12 (2006.01) 21 4/02 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ продуктивных пластов, вскрытых скважинами малого диаметра, с фильтрами малого диаметра, при расположении их на больших глубинах, с одновременным улучшением очистки скважин от шлама. Это достигается тем, что в устройство для вибрационной разглинизации водоносных пластов,включающее погружаемый в скважину на бурильных трубах генератор ударных импульсов пневмоударник или гидроударник - и вибрационный узел, состоящий из центральной трубы, жестко соединенной с наковальней машины, закрепленных на ней дисковых мембран, стержней, посредством которых к корпусу машины присоединен неподвижный элемент вибрационного узла, при этом центральная труба с мембранами выполнена с возможностью возвратно-поступательного перемещения и подпружинена относительно корпуса машины,дополнительно включена погружаемая в скважину до уровня гидроударника труба, для подачи сжатого воздуха, а вибрационный узел имеет диаметр менее диаметра гидроударника,с возможностью погружения в полость фильтра, его неподвижный элемент расположен выше пакета дисковых мембран и выполнен в виде жесткого диска.(72) Ратов Боранбай Товбасарович Исраилов Керим Тавасаров Куаныш Дадебаевич Ахнуров Марат Абдыхалыкович(73) Республиканское государственное предприятие на праве хозяйственного ведения Казахский национальный технический университет им. К.И. Сатпаева Министерства образования и науки Республики Казахстан(56) Предварительный патент РК 14693, кл. Е 03 В 3/00, 16.08.2004(54) ГИДРАВЛИЧЕСКОЕ УСТРОЙСТВО ДЛЯ ВИБРАЦИОННОЙ РАЗГЛИНИЗАЦИИ ПРОДУКТИВНЫХ ПЛАСТОВ С ФИЛЬТРАМИ МАЛОГО ДИАМЕТРА(57) Изобретение относится к техническим средствам разглинизации продуктивных пластов,вскрытых вращательным бурением скважин малого диаметра с промывкой глинистым раствором и с установкой фильтров уменьшенного по сравнению со скважиной диаметра. Может быть использовано при освоении гидрогеологических и геотехнологических скважин. Технический результат заключается в возможности осуществлять разглинизацию 22298 Изобретение относится к техническим средствам разглинизации продуктивных пластов, вскрытых вращательным бурением скважин малого диаметра с промывкой глинистым раствором и с установкой фильтров уменьшенного по сравнению со скважиной диаметра. Может быть использовано при освоении гидрогеологических и геотехнологических скважин. Известно устройство для вибрационной разглинизации водоносных пластов(предварительный патент 14693, кл. Е 03 В 3/00,2003), включающее погружаемый в скважину на бурильных трубах генератор ударных импульсов пневмоударник или гидроударник - и вибрационный узел, состоящий из центральной трубы, жестко соединенной с наковальней машины, закрепленных на ней дисковых мембран, стержней, посредством которых к корпусу машины присоединен неподвижный элемент вибрационного узла в виде дискового днища, при этом центральная труба с мембранами выполнена с возможностью возвратнопоступательного перемещения и подпружинена относительно корпуса машины. Ударные импульсы, передаваемые мембранам,обеспечивают повышение интенсивности гидроволн, воздействующих на скважинный фильтр, в котором размещается устройство для разглинизации, и, соответственно, повышение эффективности его очистки и разглинизации выходов пласта в скважину, по сравнению с устройствами,генерирующими безударные колебания. Недостатком прототипа является то, что он не может использоваться в скважинах, где диаметр фильтра меньше, чем диаметр скважины, т.к. у него,как и в других известных устройствах такого назначения, вибрационный узел имеет диаметр,превосходящий диаметр генератора импульсов. При использовании в качестве генератора ударных импульсов пневмоударника, улучшается очистка скважины от шлама, т.к. там образуется взвесь жидкости, содержащей шлам, со сжатым воздухом, обеспечивающая ее эрлифтное удаление. Однако, в скважинах малого диаметра и на больших глубинах могут использоваться только гидроударники, т.к. пневмоударников малого диаметра не существует. Поэтому объектом изобретения избрано гидравлическое устройство для разглинизации. Задачей изобретения является разработка устройства для разглинизации продуктивных пластов, позволяющего расширить область применения вибрационной разглинизации продуктивных пластов и фильтров с использованием ударных импульсов. Технический результат заключается в возможности осуществлять разглинизацию продуктивных пластов, вскрытых скважинами малого диаметра, с фильтрами малого диаметра, при расположении их на больших глубинах,с одновременным улучшением очистки скважин от шлама. Это достигается тем, что в устройство для вибрационной разглинизации водоносных пластов,включающее погружаемый в скважину на бурильных трубах генератор ударных импульсов 2 гидроударник и вибрационный узел, состоящий из центральной трубы, жестко соединенной с наковальней машины, закрепленных на ней дисковых мембран, стержней, посредством которых к корпусу машины присоединен неподвижный элемент вибрационного узла, при этом центральная труба с мембранами выполнена с возможностью возвратнопоступательного перемещения и подпружинена относительно корпуса машины, дополнительно включена погружаемая в скважину до уровня гидроударника труба, для подачи сжатого воздуха, а вибрационный узел имеет диаметр менее диаметра гидроударника, с возможностью погружения в полость фильтра, его неподвижный элемент расположен выше пакета дисковых мембран и выполнен в виде жесткого диска. Выполнение вибрационного узла с диаметром,уменьшенным по сравнению с диаметром гидроударника, и расположение его неподвижного элемента вверху рабочих мембран позволяет погружать вибрационный узел в полость фильтра,оставляя гидроударник в вышерасположенной части скважины и, таким образом, обрабатывать фильтры уменьшенного диаметра. А наличие трубы для подачи сжатого воздуха позволяет выполнять эрлифтную очистку скважины от шлама. Сущность изобретения поясняется чертежом, где изображено устройство для разглинизации продуктивного пласта. Оно включает гидроударник 3, присоединенный к колонне бурильных труб 1. Боек 4 гидроударника 3, при подаче по трубам 1 жидкости, наносит удары по наковальне 5, жестко соединенной с центральной трубой 10 вибрационного узла, погружаемого в полость фильтра. К центральной трубе 10 жестко закреплены дисковые мембраны 9, а выше них расположен жесткий диск 8, прикрепленный стержнями 6 к корпусу гидроударника 3. В центральное отверстие диска 8 свободно пропущена труба 10, подпружиненная относительно него пружинами 7. В трубе 10 выполнены радиальные сквозные отверстия, выходящие в скважину между мембранами 9, для подачи отработанной жидкости из гидроударника. Устройство включает также трубу 2 для подачи сжатого воздуха, которая спускается в скважину вслед за гидроударником с вибрационным узлом и устанавливается на уровне гидроударника. Устройство для разглинизации работает следующим образом. Спускают в скважину гидроударник 3, с вибрационным узлом, на бурильных трубах 1, затем трубу 2, для подачи сжатого воздуха. Если фильтр продуктивного пласта имеет диаметр менее основного ствола скважины, то гидроударник с вибрационным узлом опускают до вхождения вибрационного узла в полость фильтра. При необходимости, в фильтрах уменьшенного диаметра,вибрационный узел выполняют с мембранами,диаметр которых меньше диаметра диска 8, и в полости фильтра размещают не весь вибрационный узел, а его нижнюю часть - до диска 8. 22298 По бурильным трубам подают под давлением рабочую жидкость, в частности, воду, и гидроударник запускается в работу. Его боек 4 совершает возвратно-поступательные перемещения и наносит удары по наковальне 5, через которую ударные импульсы передаются на центральную трубу 10 вибрационного узла, а через нее - на мембраны 9. Вибрации мембран возбуждают в жидкости, находящейся в полости фильтра, волны давления, воздействующие на поверхность фильтра и зоны выхода продуктивного пласта в скважину,очищая их от глинистых и других отложений. Поток жидкости, поступающий от гидроударника 3 через центральную трубу 10 и ее радиальные отверстии,очищает полость фильтра от шлама (загрязненной жидкости) и выносит его в полость скважины, где расположен гидроударник 3. Здесь жидкость смешивается со сжатым воздухом, поступающим по трубе 2, что создает ее эрлифтный подъем и упрощает очистку скважины от шлама. ФОРМУЛА ИЗОБРЕТЕНИЯ Гидравлическое устройство для вибрационной разглинизации водоносных пластов, включающее погружаемый в скважину на бурильных трубах генератор ударных импульсов - гидроударник и вибрационный узел, состоящий из центральной трубы, жестко соединенной с наковальней машины,закрепленных на ней дисковых мембран, стержней,посредством которых к корпусу машины присоединен неподвижный элемент вибрационного узла, при этом центральная труба с мембранами выполнена с возможностью возвратнопоступательного перемещения и подпружинена относительно корпуса машины, отличающийся тем, что в него дополнительно включена погружаемая в скважину до уровня гидроударника труба, для подачи сжатого воздуха, а вибрационный узел имеет диаметр менее диаметра гидроударника,с возможностью погружения в полость фильтра, его неподвижный элемент расположен выше пакета дисковых мембран и выполнен в виде жесткого диска.
