Способ выемки целиков

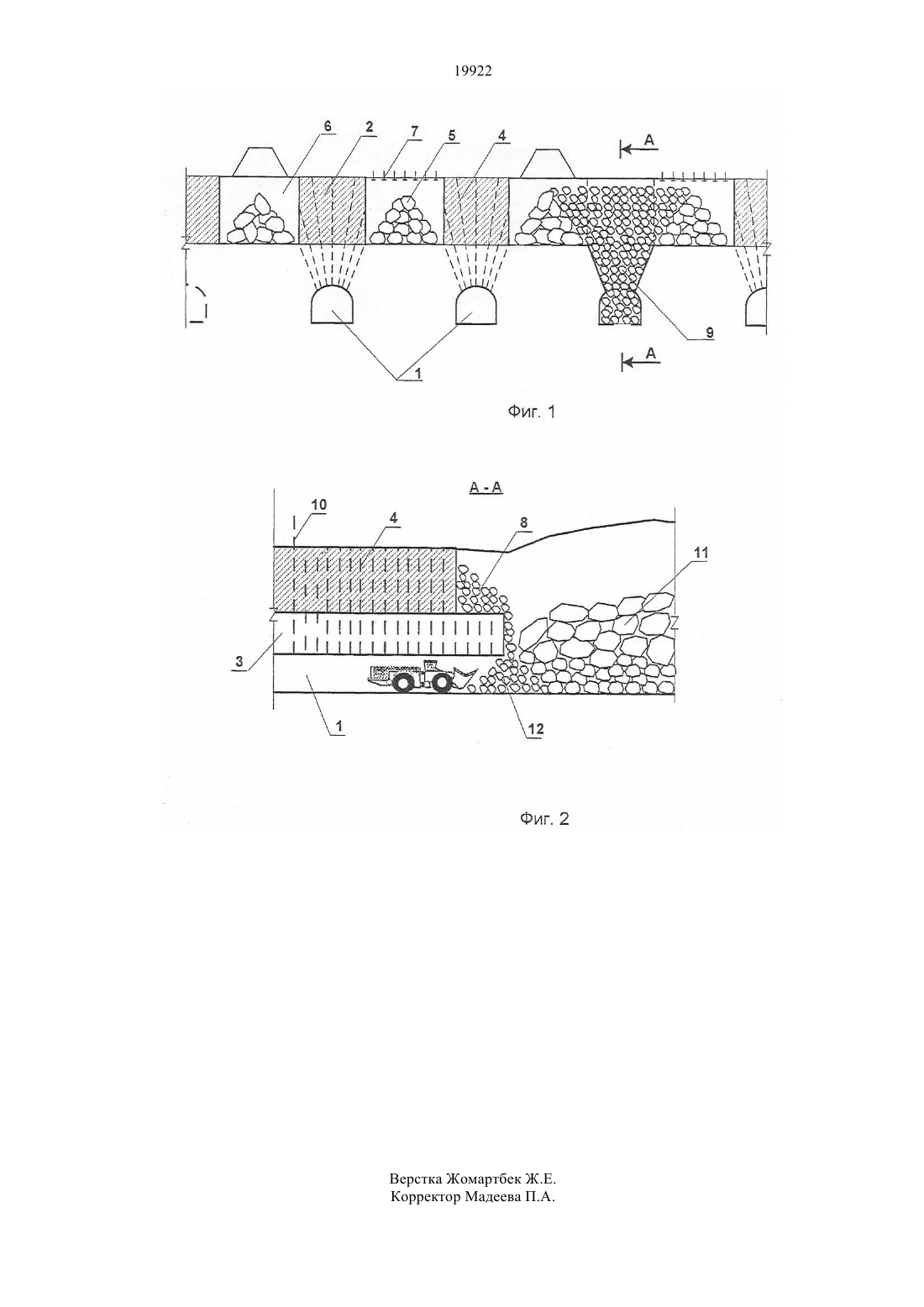

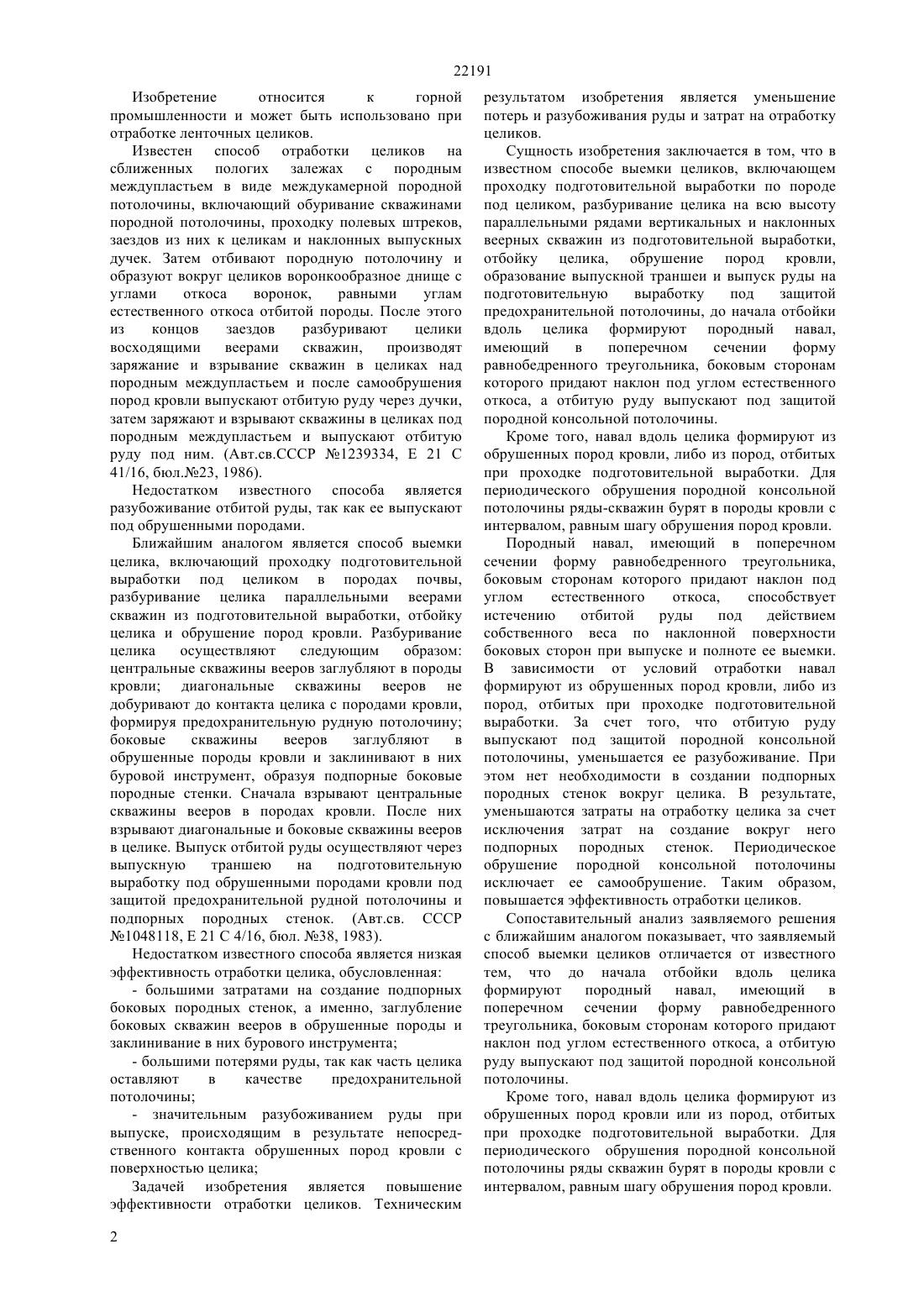

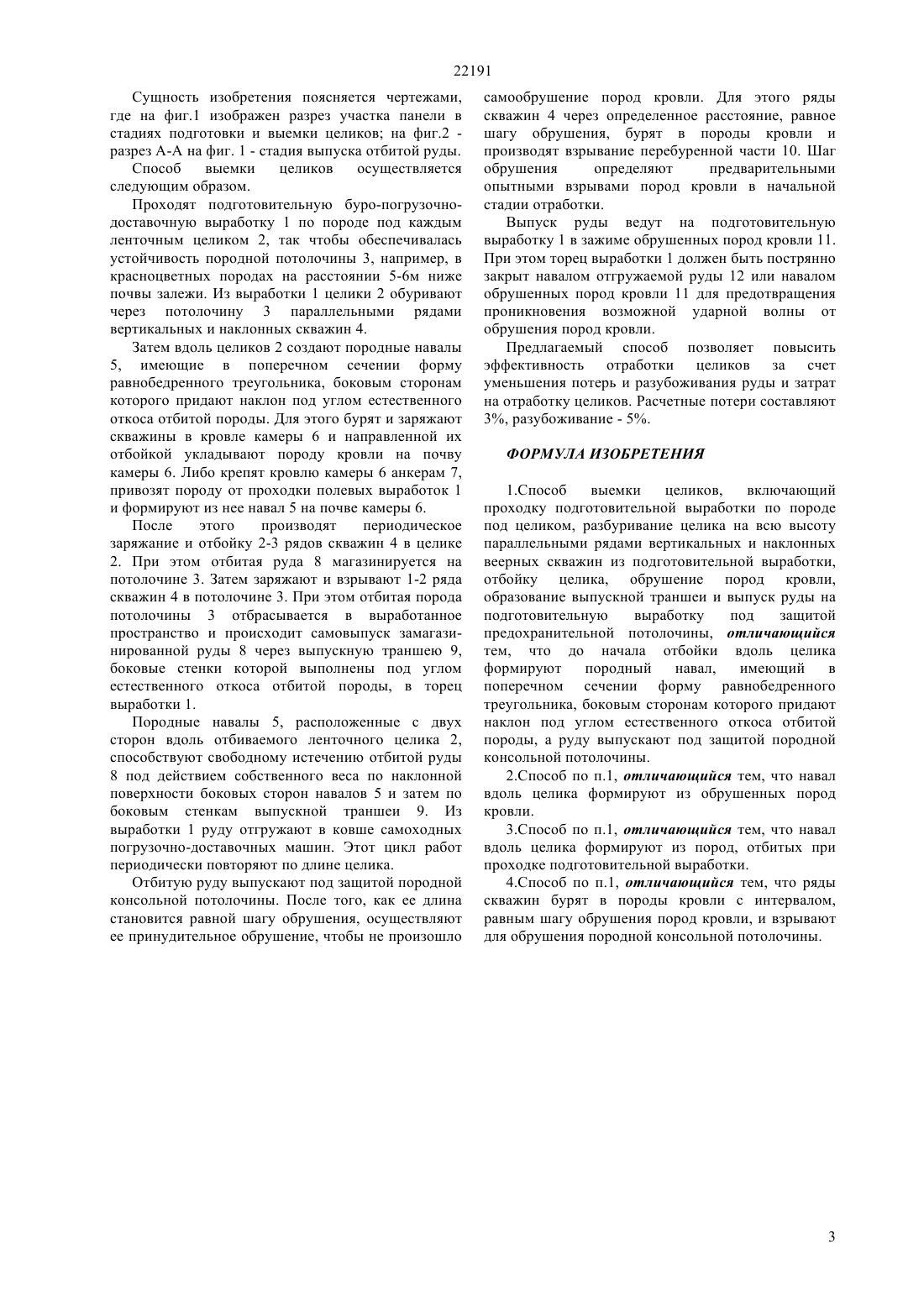

(51) 21 41/16 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ вертикальных и наклонных веерных скважин из подготовительной выработки, отбойку целика,обрушение пород кровли, образование выпускной траншеи и выпуск руды на подготовительную выработку под защитой предохранительной потолочины. До начала отбойки вдоль целика формируют породный навал, имеющий в поперечном сечении форму равнобедренного треугольника, боковым сторонам которого придают наклон под углом естественного откоса отбитой породы, а руду выпускают под защитой породной консольной потолочины. Навал вдоль целика формируют из обрушенных пород кровли или из пород, отбитых при проходке подготовительной выработки. Ряды скважин бурят в породы кровли с интервалом,равным шагу обрушения пород кровли, и взрывают для обрушения породной консольной потолочины.(72) Юн Александр Борисович Аханов Талгат Музарафович Имангалиев Асер Имангалиевич(73) Товарищество с ограниченной ответственностью Корпорация Казахмыс(56) Авторское свидетельство СССР 1048118,кл.Е 21 С 41/16, 1983(57) Изобретение относится к горной промышленности и может быть использовано при отработке ленточных целиков. Задача изобретения - повышение эффективности отработки целиков. Технический результат уменьшение потерь и разубоживания руды и затрат на отработку целиков. Способ включает проходку подготовительной выработки по породе под целиком, разбуривание целика на всю высоту параллельными рядами 22191 Изобретение относится к горной промышленности и может быть использовано при отработке ленточных целиков. Известен способ отработки целиков на сближенных пологих залежах с породным междупластьем в виде междукамерной породной потолочины, включающий обуривание скважинами породной потолочины, проходку полевых штреков,заездов из них к целикам и наклонных выпускных дучек. Затем отбивают породную потолочину и образуют вокруг целиков воронкообразное днище с углами откоса воронок,равными углам естественного откоса отбитой породы. После этого из концов заездов разбуривают целики восходящими веерами скважин,производят заряжание и взрывание скважин в целиках над породным междупластьем и после самообрушения пород кровли выпускают отбитую руду через дучки,затем заряжают и взрывают скважины в целиках под породным междупластьем и выпускают отбитую руду под ним. (Авт.св.СССР 1239334, Е 21 С 41/16, бюл.23, 1986). Недостатком известного способа является разубоживание отбитой руды, так как ее выпускают под обрушенными породами. Ближайшим аналогом является способ выемки целика, включающий проходку подготовительной выработки под целиком в породах почвы,разбуривание целика параллельными веерами скважин из подготовительной выработки, отбойку целика и обрушение пород кровли. Разбуривание целика осуществляют следующим образом центральные скважины вееров заглубляют в породы кровли диагональные скважины вееров не добуривают до контакта целика с породами кровли,формируя предохранительную рудную потолочину боковые скважины вееров заглубляют в обрушенные породы кровли и заклинивают в них буровой инструмент, образуя подпорные боковые породные стенки. Сначала взрывают центральные скважины вееров в породах кровли. После них взрывают диагональные и боковые скважины вееров в целике. Выпуск отбитой руды осуществляют через выпускную траншею на подготовительную выработку под обрушенными породами кровли под защитой предохранительной рудной потолочины и подпорных породных стенок. (Авт.св. СССР 1048118, Е 21 С 4/16, бюл. 38, 1983). Недостатком известного способа является низкая эффективность отработки целика, обусловленная- большими затратами на создание подпорных боковых породных стенок, а именно, заглубление боковых скважин вееров в обрушенные породы и заклинивание в них бурового инструмента- большими потерями руды, так как часть целика оставляют в качестве предохранительной потолочины- значительным разубоживанием руды при выпуске, происходящим в результате непосредственного контакта обрушенных пород кровли с поверхностью целика Задачей изобретения является повышение эффективности отработки целиков. Техническим 2 результатом изобретения является уменьшение потерь и разубоживания руды и затрат на отработку целиков. Сущность изобретения заключается в том, что в известном способе выемки целиков, включающем проходку подготовительной выработки по породе под целиком, разбуривание целика на всю высоту параллельными рядами вертикальных и наклонных веерных скважин из подготовительной выработки,отбойку целика, обрушение пород кровли,образование выпускной траншеи и выпуск руды на подготовительную выработку под защитой предохранительной потолочины, до начала отбойки вдоль целика формируют породный навал,имеющий в поперечном сечении форму равнобедренного треугольника, боковым сторонам которого придают наклон под углом естественного откоса, а отбитую руду выпускают под защитой породной консольной потолочины. Кроме того, навал вдоль целика формируют из обрушенных пород кровли, либо из пород, отбитых при проходке подготовительной выработки. Для периодического обрушения породной консольной потолочины ряды-скважин бурят в породы кровли с интервалом, равным шагу обрушения пород кровли. Породный навал, имеющий в поперечном сечении форму равнобедренного треугольника,боковым сторонам которого придают наклон под углом естественного откоса,способствует истечению отбитой руды под действием собственного веса по наклонной поверхности боковых сторон при выпуске и полноте ее выемки. В зависимости от условий отработки навал формируют из обрушенных пород кровли, либо из пород, отбитых при проходке подготовительной выработки. За счет того, что отбитую руду выпускают под защитой породной консольной потолочины, уменьшается ее разубоживание. При этом нет необходимости в создании подпорных породных стенок вокруг целика. В результате,уменьшаются затраты на отработку целика за счет исключения затрат на создание вокруг него подпорных породных стенок. Периодическое обрушение породной консольной потолочины исключает ее самообрушение. Таким образом,повышается эффективность отработки целиков. Сопоставительный анализ заявляемого решения с ближайшим аналогом показывает, что заявляемый способ выемки целиков отличается от известного тем, что до начала отбойки вдоль целика формируют породный навал,имеющий в поперечном сечении форму равнобедренного треугольника, боковым сторонам которого придают наклон под углом естественного откоса, а отбитую руду выпускают под защитой породной консольной потолочины. Кроме того, навал вдоль целика формируют из обрушенных пород кровли или из пород, отбитых при проходке подготовительной выработки. Для периодического обрушения породной консольной потолочины ряды скважин бурят в породы кровли с интервалом, равным шагу обрушения пород кровли. 22191 Сущность изобретения поясняется чертежами,где на фиг.1 изображен разрез участка панели в стадиях подготовки и выемки целиков на фиг.2 разрез А-А на фиг. 1 - стадия выпуска отбитой руды. Способ выемки целиков осуществляется следующим образом. Проходят подготовительную буро-погрузочнодоставочную выработку 1 по породе под каждым ленточным целиком 2, так чтобы обеспечивалась устойчивость породной потолочины 3, например, в красноцветных породах на расстоянии 5-6 м ниже почвы залежи. Из выработки 1 целики 2 обуривают через потолочину 3 параллельными рядами вертикальных и наклонных скважин 4. Затем вдоль целиков 2 создают породные навалы 5, имеющие в поперечном сечении форму равнобедренного треугольника, боковым сторонам которого придают наклон под углом естественного откоса отбитой породы. Для этого бурят и заряжают скважины в кровле камеры 6 и направленной их отбойкой укладывают породу кровли на почву камеры 6. Либо крепят кровлю камеры 6 анкерам 7,привозят породу от проходки полевых выработок 1 и формируют из нее навал 5 на почве камеры 6. После этого производят периодическое заряжание и отбойку 2-3 рядов скважин 4 в целике 2. При этом отбитая руда 8 магазинируется на потолочине 3. Затем заряжают и взрывают 1-2 ряда скважин 4 в потолочине 3. При этом отбитая порода потолочины 3 отбрасывается в выработанное пространство и происходит самовыпуск замагазинированной руды 8 через выпускную траншею 9,боковые стенки которой выполнены под углом естественного откоса отбитой породы, в торец выработки 1. Породные навалы 5, расположенные с двух сторон вдоль отбиваемого ленточного целика 2,способствуют свободному истечению отбитой руды 8 под действием собственного веса по наклонной поверхности боковых сторон навалов 5 и затем по боковым стенкам выпускной траншеи 9. Из выработки 1 руду отгружают в ковше самоходных погрузочно-доставочных машин. Этот цикл работ периодически повторяют по длине целика. Отбитую руду выпускают под защитой породной консольной потолочины. После того, как ее длина становится равной шагу обрушения, осуществляют ее принудительное обрушение, чтобы не произошло самообрушение пород кровли. Для этого ряды скважин 4 через определенное расстояние, равное шагу обрушения, бурят в породы кровли и производят взрывание перебуренной части 10. Шаг обрушения определяют предварительными опытными взрывами пород кровли в начальной стадии отработки. Выпуск руды ведут на подготовительную выработку 1 в зажиме обрушенных пород кровли 11. При этом торец выработки 1 должен быть пострянно закрыт навалом отгружаемой руды 12 или навалом обрушенных пород кровли 11 для предотвращения проникновения возможной ударной волны от обрушения пород кровли. Предлагаемый способ позволяет повысить эффективность отработки целиков за счет уменьшения потерь и разубоживания руды и затрат на отработку целиков. Расчетные потери составляют 3, разубоживание - 5. ФОРМУЛА ИЗОБРЕТЕНИЯ 1.Способ выемки целиков,включающий проходку подготовительной выработки по породе под целиком, разбуривание целика на всю высоту параллельными рядами вертикальных и наклонных веерных скважин из подготовительной выработки,отбойку целика, обрушение пород кровли,образование выпускной траншеи и выпуск руды на подготовительную выработку под защитой предохранительной потолочины, отличающийся тем, что до начала отбойки вдоль целика формируют породный навал,имеющий в поперечном сечении форму равнобедренного треугольника, боковым сторонам которого придают наклон под углом естественного откоса отбитой породы, а руду выпускают под защитой породной консольной потолочины. 2.Способ по п.1, отличающийся тем, что навал вдоль целика формируют из обрушенных пород кровли. 3.Способ по п.1, отличающийся тем, что навал вдоль целика формируют из пород, отбитых при проходке подготовительной выработки. 4.Способ по п.1, отличающийся тем, что ряды скважин бурят в породы кровли с интервалом,равным шагу обрушения пород кровли, и взрывают для обрушения породной консольной потолочины.
