N – (пропионитрил) – N – (1 – метил – 2 – карбэтоксиэтен) бутиламина гидрохлорид ингибитор сероводородной коррозии

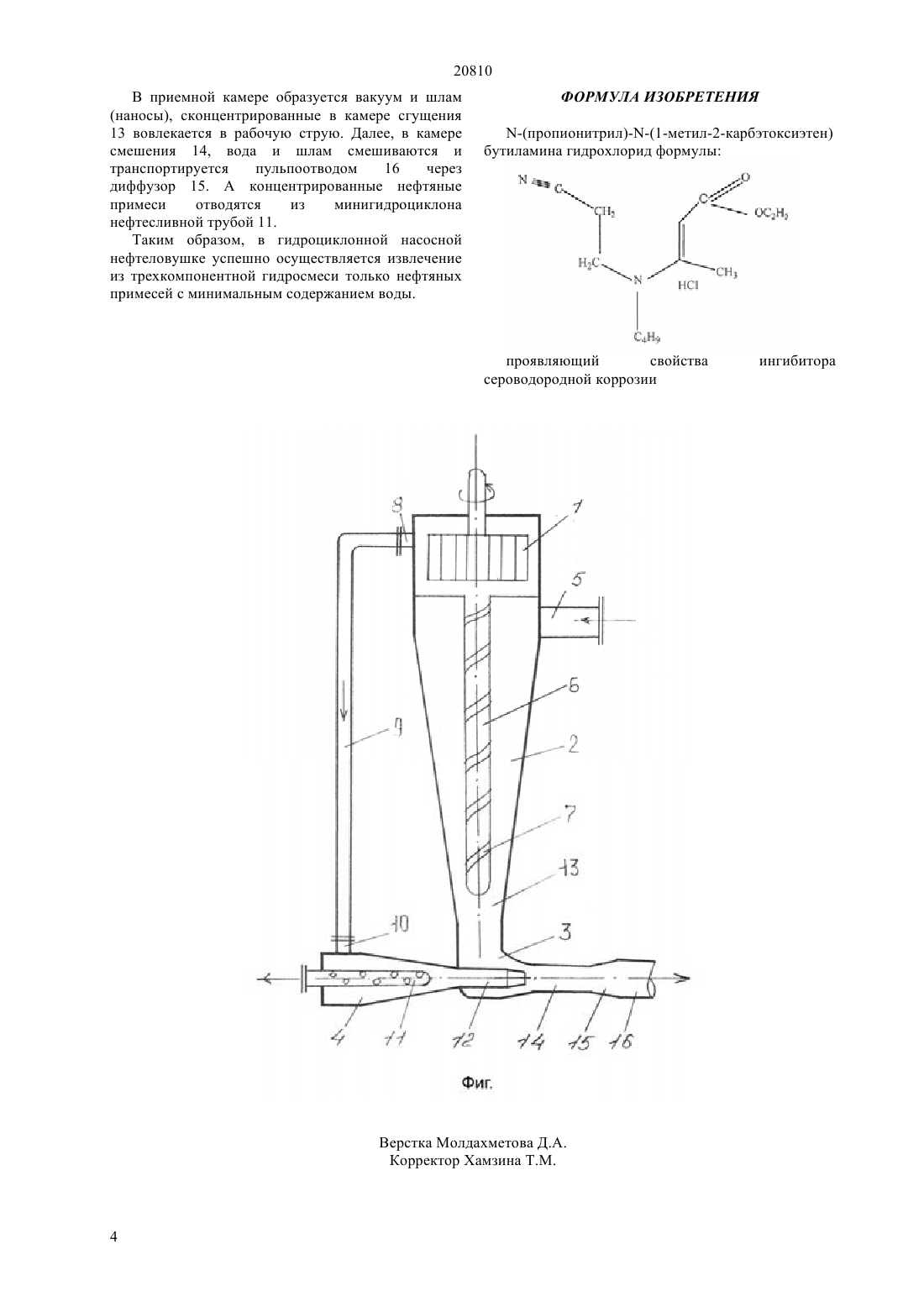

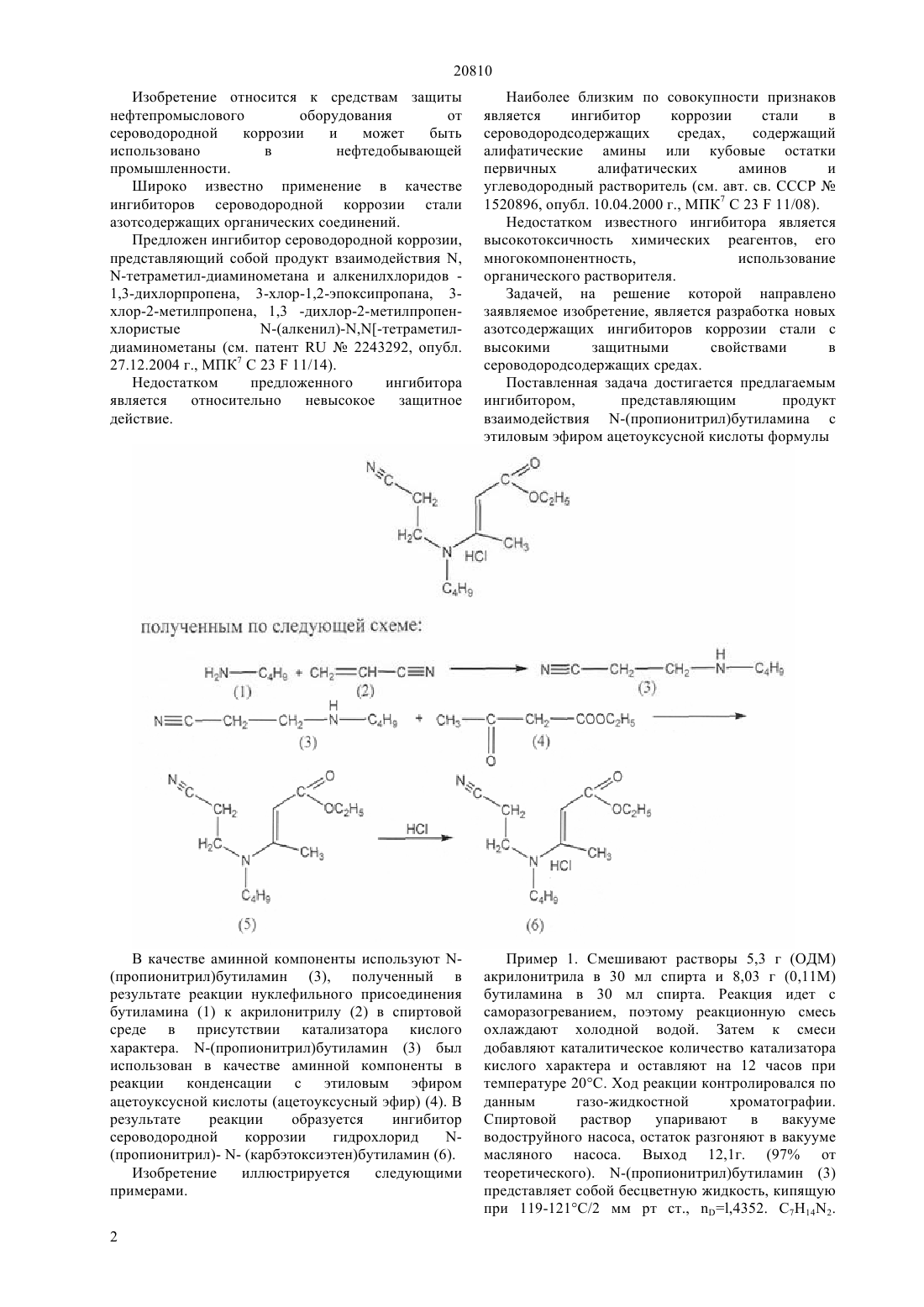

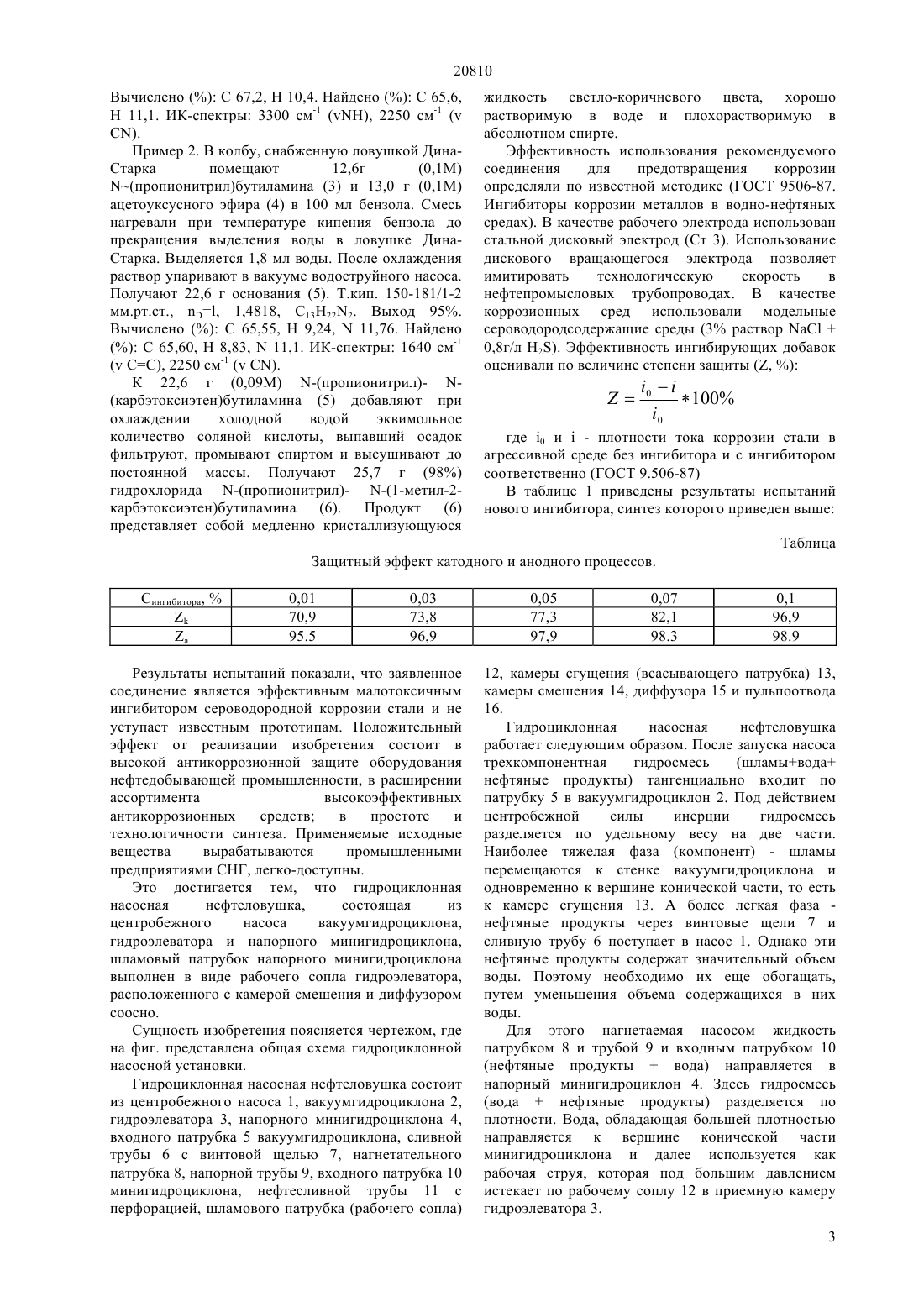

(51) 23 11/08 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ может быть использовано в коммунальной,химической и других отраслях народного хозяйства. Гидроциклонная насосная нефтеловушка,включающая в себе центробежный насос,вакуумгидроциклон, гидроэлеватор и напорный минигидроциклон, отличается тем, что шламовый патрубок напорного минигидроциклона выполнен в виде рабочего сопла гидроэлеватора,расположенного.с камерой смешения и диффузором соосно. Данное изобретение позволяет повысить эффективность извлечения нефтяных примесей из трехкомпонентной среды с минимальным содержанием воды. Гидроциклонная насосная нефтеловушка найдет широкое применение в различных отраслях народного хозяйства.(72) Буркитбаева Бибисара Джальмухамедовна Турмуханова Миргуль Журагатовна Краснопрова Марина Владимировна Черных Василий Владимирович(73) Республиканское государственное предприятие на праве хозяйственного ведения Казахский национальный университет им. Аль-Фараби(54)- (ПРОПИОНИТРИЛ) -- (1 - МЕТИЛ - 2 КАРБЭТОКСИЭТЕН) БУТИЛАМИНА ГИДРОХЛОРИД ИНГИБИТОР СЕРОВОДОРОДНОЙ КОРРОЗИИ 20810 Изобретение относится к средствам защиты нефтепромыслового оборудования от сероводородной коррозии и может быть использовано в нефтедобывающей промышленности. Широко известно применение в качестве ингибиторов сероводородной коррозии стали азотсодержащих органических соединений. Предложен ингибитор сероводородной коррозии,представляющий собой продукт взаимодействия ,-тетраметил-диаминометана и алкенилхлоридов 1,3-дихлорпропена, 3-хлор-1,2-эпоксипропана, 3 хлор-2-метилпропена, 1,3 -дихлор-2-метилпропенхлористые-(алкенил)-,-тетраметилдиаминометаны (см. патент 2243292, опубл. 27.12.2004 г., МПК 7 С 2311/14). Недостатком предложенного ингибитора является относительно невысокое защитное действие. Наиболее близким по совокупности признаков является ингибитор коррозии стали в сероводородсодержащих средах,содержащий алифатические амины или кубовые остатки первичных алифатических аминов и углеводородный растворитель (см. авт. св. СССР 1520896, опубл. 10.04.2000 г., МПК 7 С 2311/08). Недостатком известного ингибитора является высокотоксичность химических реагентов, его многокомпонентность,использование органического растворителя. Задачей, на решение которой направлено заявляемое изобретение, является разработка новых азотсодержащих ингибиторов коррозии стали с высокими защитными свойствами в сероводородсодержащих средах. Поставленная задача достигается предлагаемым ингибитором,представляющим продукт взаимодействия -(пропионитрил)бутиламина с этиловым эфиром ацетоуксусной кислоты формулы В качестве аминной компоненты используют (пропионитрил)бутиламин (3), полученный в результате реакции нуклефильного присоединения бутиламина (1) к акрилонитрилу (2) в спиртовой среде в присутствии катализатора кислого характера. -(пропионитрил)бутиламин (3) был использован в качестве аминной компоненты в реакции конденсации с этиловым эфиром ацетоуксусной кислоты (ацетоуксусный эфир) (4). В результате реакции образуется ингибитор сероводородной коррозии гидрохлорид(пропионитрил)- - (карбэтоксиэтен)бутиламин (6). Изобретение иллюстрируется следующими примерами. Пример 1. Смешивают растворы 5,3 г (ОДМ) акрилонитрила в 30 мл спирта и 8,03 г (0,11 М) бутиламина в 30 мл спирта. Реакция идет с саморазогреванием, поэтому реакционную смесь охлаждают холодной водой. Затем к смеси добавляют каталитическое количество катализатора кислого характера и оставляют на 12 часов при температуре 20 С. Ход реакции контролировался по данным газо-жидкостной хроматографии. Спиртовой раствор упаривают в вакууме водоструйного насоса, остаток разгоняют в вакууме масляного насоса. Выход 12,1 г. (97 от теоретического). -(пропионитрил)бутиламин (3) представляет собой бесцветную жидкость, кипящую при 119-121 С/2 мм рт ст., ,4352. 7142.). Пример 2. В колбу, снабженную ловушкой ДинаСтарка помещают 12,6 г(пропионитрил)бутиламина (3) и 13,0 г (0,1 М) ацетоуксусного эфира (4) в 100 мл бензола. Смесь нагревали при температуре кипения бензола до прекращения выделения воды в ловушке ДинаСтарка. Выделяется 1,8 мл воды. После охлаждения раствор упаривают в вакууме водоструйного насоса. Получают 22,6 г основания (5). Т.кип. 150-181/1-2 мм.рт.ст., , 1,4818, 13222. Выход 95. ВычисленоС 65,55, Н 9,24,11,76. Найдено( ), 2250 см-1 ( ). К 22,6 г (0,09 М) -(пропионитрил)- (карбэтоксиэтен)бутиламина (5) добавляют при охлаждении холодной водой эквимольное количество соляной кислоты, выпавший осадок фильтруют, промывают спиртом и высушивают до постоянной массы. Получают 25,7 г (98) гидрохлорида -(пропионитрил)- -(1-метил-2 карбэтоксиэтен)бутиламина (6). Продукт (6) представляет собой медленно кристаллизующуюся жидкость светло-коричневого цвета, хорошо растворимую в воде и плохорастворимую в абсолютном спирте. Эффективность использования рекомендуемого соединения для предотвращения коррозии определяли по известной методике (ГОСТ 9506-87. Ингибиторы коррозии металлов в водно-нефтяных средах). В качестве рабочего электрода использован стальной дисковый электрод (Ст 3). Использование дискового вращающегося электрода позволяет имитировать технологическую скорость в нефтепромысловых трубопроводах. В качестве коррозионных сред использовали модельные сероводородсодержащие среды (3 раствор 0,8 г/л 2). Эффективность ингибирующих добавок оценивали по величине степени защиты (, ) где 0 и- плотности тока коррозии стали в агрессивной среде без ингибитора и с ингибитором соответственно (ГОСТ 9.506-87) В таблице 1 приведены результаты испытаний нового ингибитора, синтез которого приведен выше Таблица Защитный эффект катодного и анодного процессов. Сингибитора,Результаты испытаний показали, что заявленное соединение является эффективным малотоксичным ингибитором сероводородной коррозии стали и не уступает известным прототипам. Положительный эффект от реализации изобретения состоит в высокой антикоррозионной защите оборудования нефтедобывающей промышленности, в расширении ассортимента высокоэффективных антикоррозионных средств в простоте и технологичности синтеза. Применяемые исходные вещества вырабатываются промышленными предприятиями СНГ, легко-доступны. Это достигается тем, что гидроциклонная насосная нефтеловушка,состоящая из центробежного насоса вакуумгидроциклона,гидроэлеватора и напорного минигидроциклона,шламовый патрубок напорного минигидроциклона выполнен в виде рабочего сопла гидроэлеватора,расположенного с камерой смешения и диффузором соосно. Сущность изобретения поясняется чертежом, где на фиг. представлена общая схема гидроциклонной насосной установки. Гидроциклонная насосная нефтеловушка состоит из центробежного насоса 1, вакуумгидроциклона 2,гидроэлеватора 3, напорного минигидроциклона 4,входного патрубка 5 вакуумгидроциклона, сливной трубы 6 с винтовой щелью 7, нагнетательного патрубка 8, напорной трубы 9, входного патрубка 10 минигидроциклона, нефтесливной трубы 11 с перфорацией, шламового патрубка (рабочего сопла) 12, камеры сгущения (всасывающего патрубка) 13,камеры смешения 14, диффузора 15 и пульпоотвода 16. Гидроциклонная насосная нефтеловушка работает следующим образом. После запуска насоса трехкомпонентная гидросмесь(шламывода нефтяные продукты) тангенциально входит по патрубку 5 в вакуумгидроциклон 2. Под действием центробежной силы инерции гидросмесь разделяется по удельному весу на две части. Наиболее тяжелая фаза (компонент) - шламы перемещаются к стенке вакуумгидроциклона и одновременно к вершине конической части, то есть к камере сгущения 13. А более легкая фаза нефтяные продукты через винтовые щели 7 и сливную трубу 6 поступает в насос 1. Однако эти нефтяные продукты содержат значительный объем воды. Поэтому необходимо их еще обогащать,путем уменьшения объема содержащихся в них воды. Для этого нагнетаемая насосом жидкость патрубком 8 и трубой 9 и входным патрубком 10(воданефтяные продукты) разделяется по плотности. Вода, обладающая большей плотностью направляется к вершине конической части минигидроциклона и далее используется как рабочая струя, которая под большим давлением истекает по рабочему соплу 12 в приемную камеру гидроэлеватора 3. 3 20810 В приемной камере образуется вакуум и шлам(наносы), сконцентрированные в камере сгущения 13 вовлекается в рабочую струю. Далее, в камере смешения 14, вода и шлам смешиваются и транспортируется пульпоотводом 16 через диффузор 15. А концентрированные нефтяные примеси отводятся из минигидроциклона нефтесливной трубой 11. Таким образом, в гидроциклонной насосной нефтеловушке успешно осуществляется извлечение из трехкомпонентной гидросмеси только нефтяных примесей с минимальным содержанием воды. проявляющий свойства сероводородной коррозии
