Помещение для животных

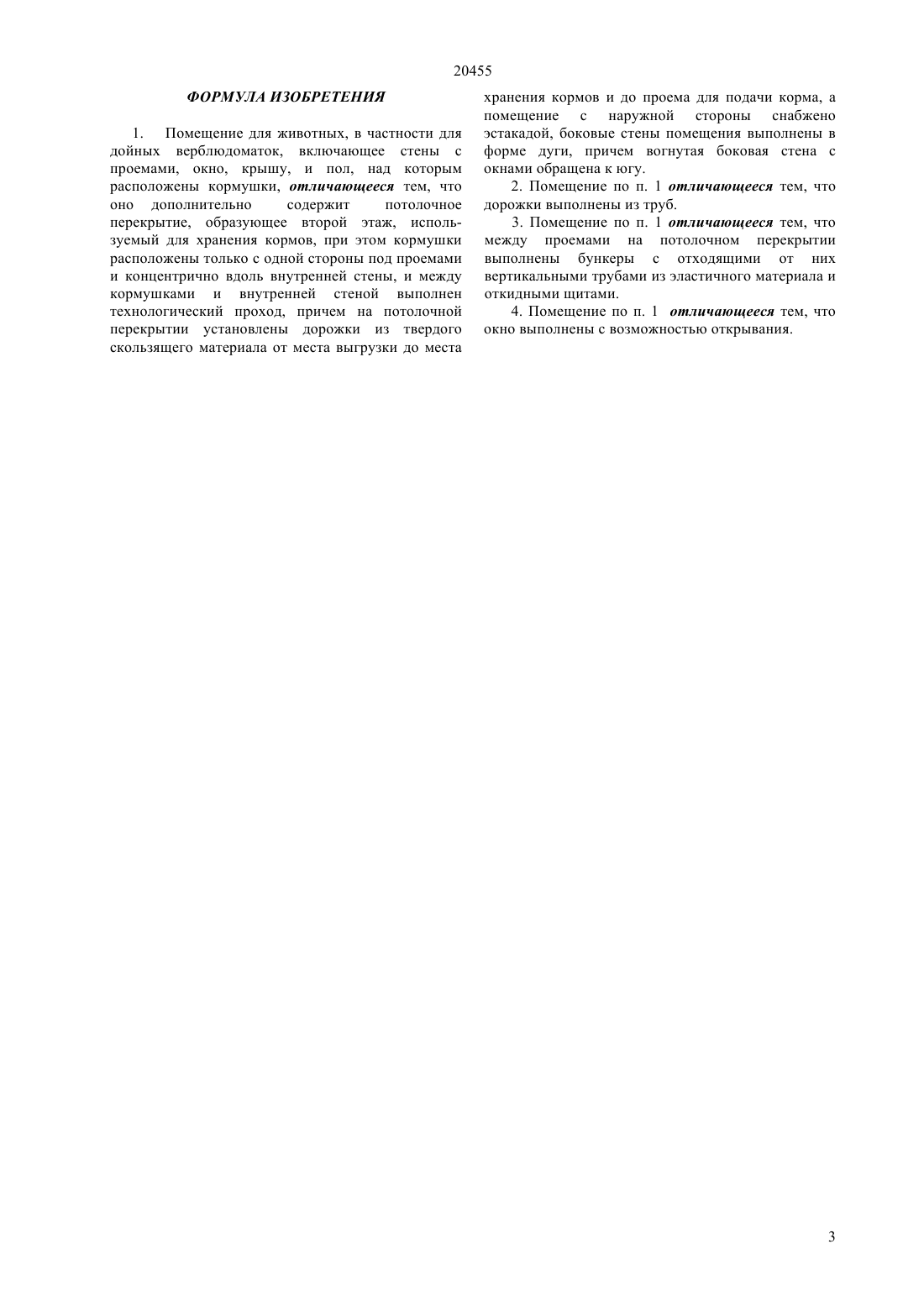

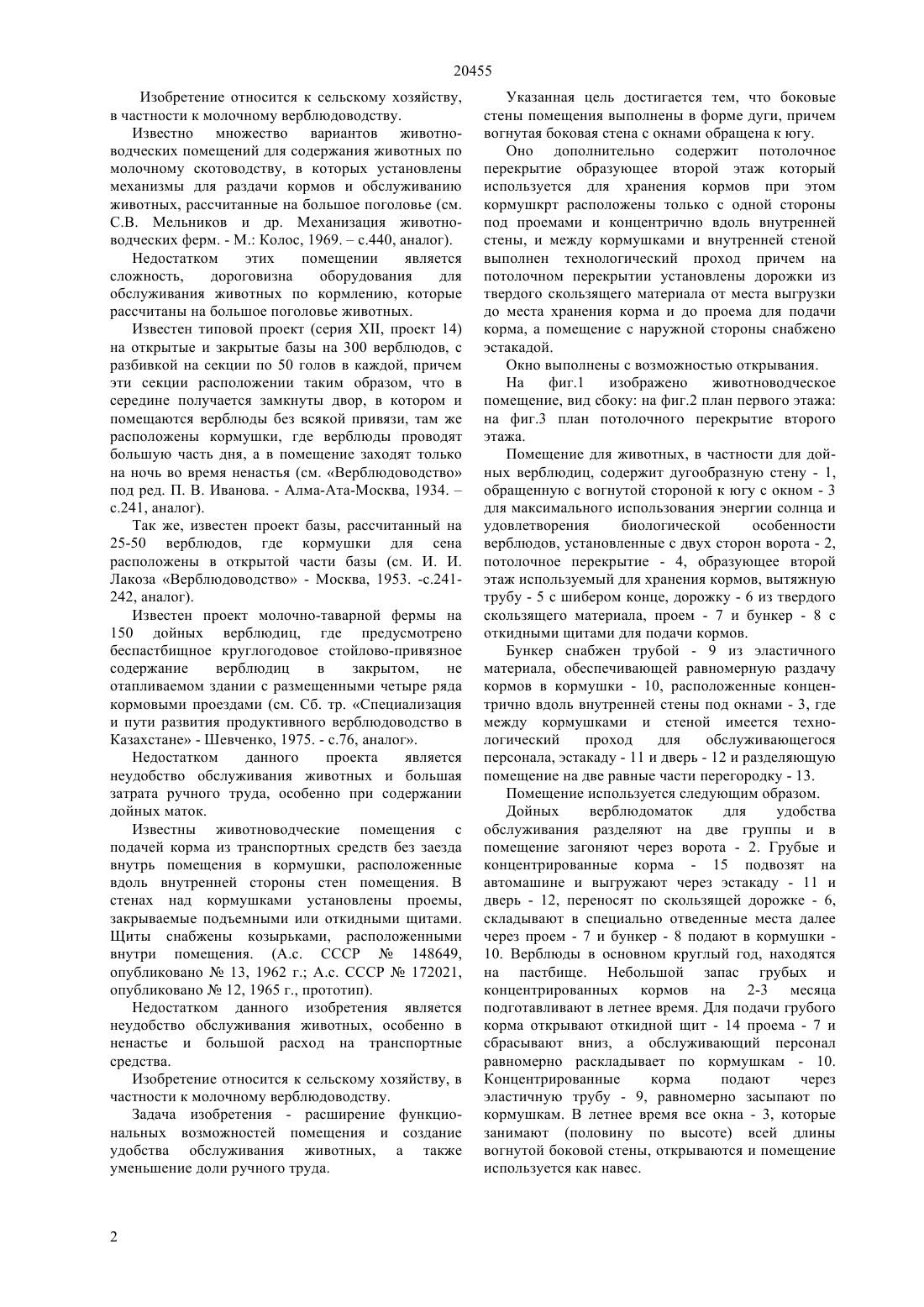

(51) 01 1/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ дуги, причем вогнутая боковая стена с окнами обращена к югу, и дополнительно содержит потолочное перекрытие, образующее второй этаж,используемый для хранения кормов, при этом кормушки расположены только с одной стороны под проемами и концентрично вдоль внутренней стены, и между кормушками и внутренней стеной выполнен технологический проход, причем на потолочном перекрытий установлены дорожки из твердого скользящего материала от места выгрузки до места хранения корма и до проема для подачи корма, а помещение с наружной стороны снабжено эстакадой. Окно выполнены с возможностью открывания.(72) Тасов Аймурза Алибекулы Калабаев Нурмахан(73) Тасов Аймурза Алибекулы , Калабаев Нурмахан , Акционерное общество КазАгроИнновация(57) Помещение для животных относится к сельскому хозяйству, в частности к молочному верблюдоводству. Сущность изобретения заключается в том, что боковые стены помещения выполнены в форме 20455 Изобретение относится к сельскому хозяйству,в частности к молочному верблюдоводству. Известно множество вариантов животноводческих помещений для содержания животных по молочному скотоводству, в которых установлены механизмы для раздачи кормов и обслуживанию животных, рассчитанные на большое поголовье (см. С.В. Мельников и др. Механизация животноводческих ферм. - М. Колос, 1969.с.440, аналог). Недостатком этих помещении является сложность,дороговизна оборудования для обслуживания животных по кормлению, которые рассчитаны на большое поголовье животных. Известен типовой проект (серия , проект 14) на открытые и закрытые базы на 300 верблюдов, с разбивкой на секции по 50 голов в каждой, причем эти секции расположении таким образом, что в середине получается замкнуты двор, в котором и помещаются верблюды без всякой привязи, там же расположены кормушки, где верблюды проводят большую часть дня, а в помещение заходят только на ночь во время ненастья (см. Верблюдоводство под ред. П. В. Иванова. - Алма-Ата-Москва, 1934.с.241, аналог). Так же, известен проект базы, рассчитанный на 25-50 верблюдов, где кормушки для сена расположены в открытой части базы (см. И. И. Лакоза Верблюдоводство - Москва, 1953. -с.241242, аналог). Известен проект молочно-таварной фермы на 150 дойных верблюдиц, где предусмотрено беспастбищное круглогодовое стойлово-привязное содержание верблюдиц в закрытом,не отапливаемом здании с размещенными четыре ряда кормовыми проездами (см. Сб. тр. Специализация и пути развития продуктивного верблюдоводство в Казахстане - Шевченко, 1975. - с.76, аналог. Недостатком данного проекта является неудобство обслуживания животных и большая затрата ручного труда, особенно при содержании дойных маток. Известны животноводческие помещения с подачей корма из транспортных средств без заезда внутрь помещения в кормушки, расположенные вдоль внутренней стороны стен помещения. В стенах над кормушками установлены проемы,закрываемые подъемными или откидными щитами. Щиты снабжены козырьками, расположенными внутри помещения. (А.с. СССР 148649,опубликовано 13, 1962 г. А.с. СССР 172021,опубликовано 12, 1965 г., прототип). Недостатком данного изобретения является неудобство обслуживания животных, особенно в ненастье и большой расход на транспортные средства. Изобретение относится к сельскому хозяйству, в частности к молочному верблюдоводству. Задача изобретения - расширение функциональных возможностей помещения и создание удобства обслуживания животных, а также уменьшение доли ручного труда. Указанная цель достигается тем, что боковые стены помещения выполнены в форме дуги, причем вогнутая боковая стена с окнами обращена к югу. Оно дополнительно содержит потолочное перекрытие образующее второй этаж который используется для хранения кормов при этом кормушкрт расположены только с одной стороны под проемами и концентрично вдоль внутренней стены, и между кормушками и внутренней стеной выполнен технологический проход причем на потолочном перекрытии установлены дорожки из твердого скользящего материала от места выгрузки до места хранения корма и до проема для подачи корма, а помещение с наружной стороны снабжено эстакадой. Окно выполнены с возможностью открывания. На фиг.1 изображено животноводческое помещение, вид сбоку на фиг.2 план первого этажа на фиг.3 план потолочного перекрытие второго этажа. Помещение для животных, в частности для дойных верблюдиц, содержит дугообразную стену - 1,обращенную с вогнутой стороной к югу с окном - 3 для максимального использования энергии солнца и удовлетворения биологической особенности верблюдов, установленные с двух сторон ворота - 2,потолочное перекрытие - 4, образующее второй этаж используемый для хранения кормов, вытяжную трубу - 5 с шибером конце, дорожку - 6 из твердого скользящего материала, проем - 7 и бункер - 8 с откидными щитами для подачи кормов. Бункер снабжен трубой - 9 из эластичного материала, обеспечивающей равномерную раздачу кормов в кормушки - 10, расположенные концентрично вдоль внутренней стены под окнами - 3, где между кормушками и стеной имеется технологический проход для обслуживающегося персонала, эстакаду - 11 и дверь - 12 и разделяющую помещение на две равные части перегородку - 13. Помещение используется следующим образом. Дойных верблюдоматок для удобства обслуживания разделяют на две группы и в помещение загоняют через ворота - 2. Грубые и концентрированные корма - 15 подвозят на автомашине и выгружают через эстакаду - 11 и дверь - 12, переносят по скользящей дорожке - 6,складывают в специально отведенные места далее через проем - 7 и бункер - 8 подают в кормушки 10. Верблюды в основном круглый год, находятся на пастбище. Небольшой запас грубых и концентрированных кормов на 2-3 месяца подготавливают в летнее время. Для подачи грубого корма открывают откидной щит - 14 проема - 7 и сбрасывают вниз, а обслуживающий персонал равномерно раскладывает по кормушкам - 10. Концентрированные корма подают через эластичную трубу - 9, равномерно засыпают по кормушкам. В летнее время все окна - 3, которые занимают (половину по высоте) всей длины вогнутой боковой стены, открываются и помещение используется как навес. 20455 ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Помещение для животных, в частности для дойных верблюдоматок, включающее стены с проемами, окно, крышу, и пол, над которым расположены кормушки, отличающееся тем, что оно дополнительно содержит потолочное перекрытие, образующее второй этаж, используемый для хранения кормов, при этом кормушки расположены только с одной стороны под проемами и концентрично вдоль внутренней стены, и между кормушками и внутренней стеной выполнен технологический проход, причем на потолочной перекрытии установлены дорожки из твердого скользящего материала от места выгрузки до места хранения кормов и до проема для подачи корма, а помещение с наружной стороны снабжено эстакадой, боковые стены помещения выполнены в форме дуги, причем вогнутая боковая стена с окнами обращена к югу. 2. Помещение по п. 1 отличающееся тем, что дорожки выполнены из труб. 3. Помещение по п. 1 отличающееся тем, что между проемами на потолочном перекрытии выполнены бункеры с отходящими от них вертикальными трубами из эластичного материала и откидными щитами. 4. Помещение по п. 1 отличающееся тем, что окно выполнены с возможностью открывания.
