Прокладка электродиализатора

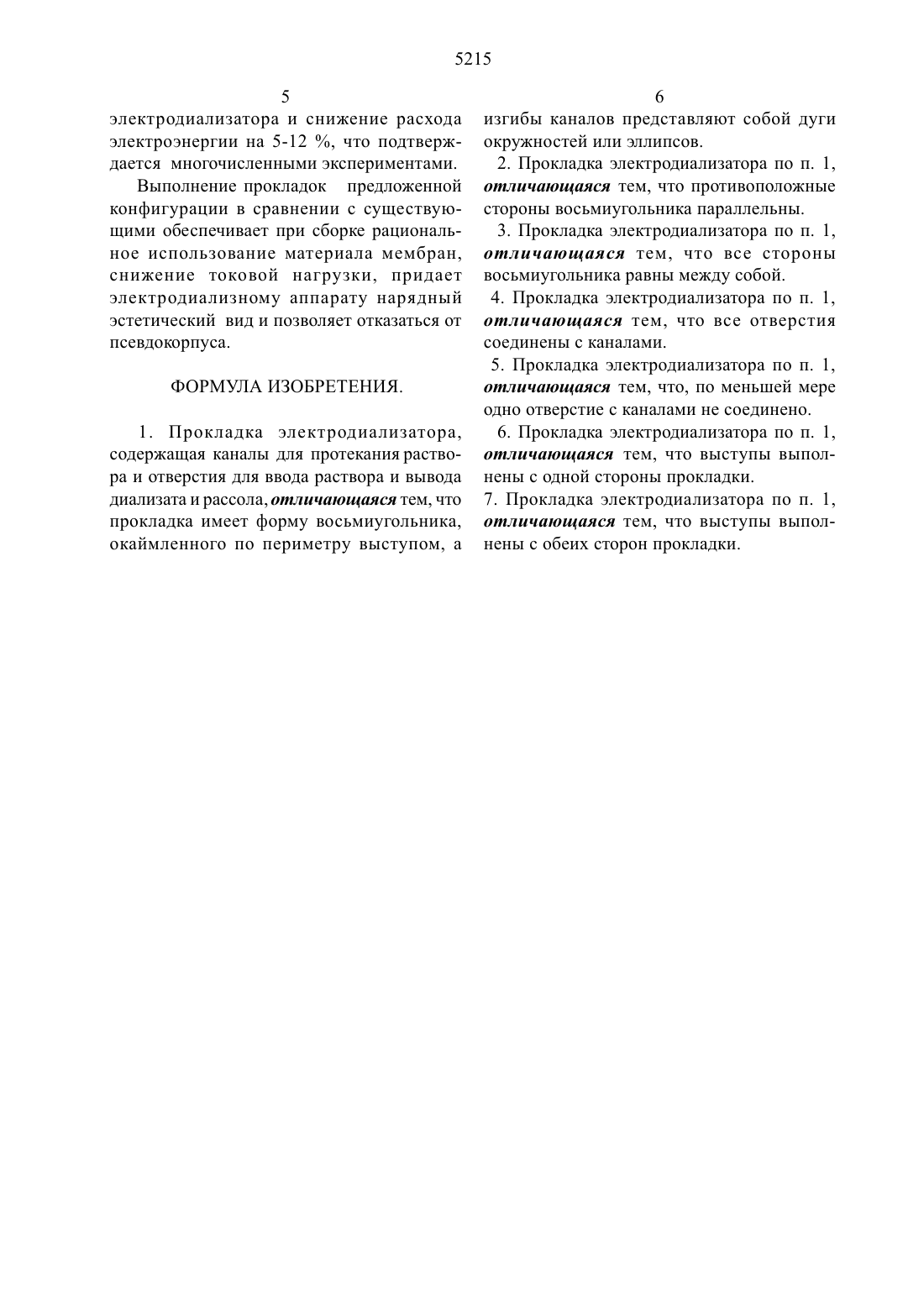

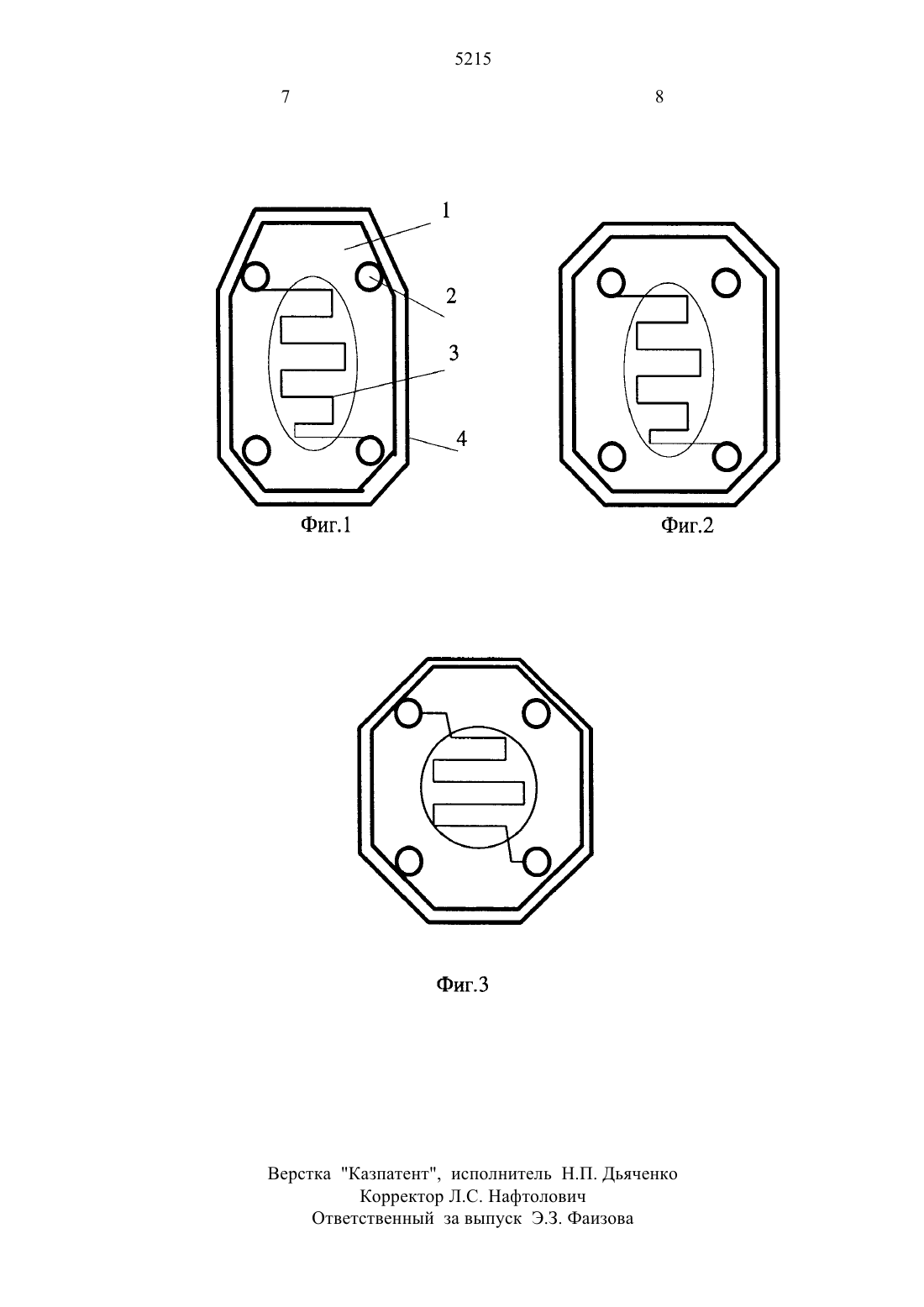

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(73) Товарищество с ограниченной ответственностью фирма Эйкос (К 2)(57) Изобретение относится к оборудованию для переработки растворов методов электродиализа, в частности к прокладкам рабочих ячеек в электродиализаторе И может быть использовано для концентрирования и обессоливания технологических растворов, солоноватой и морской воды И тд.2 Достигаемый технический результат снижение материалоемкости прокладки,повышение надежности, улучшение эстетического вида.Прокладка электродиализатора, содержаЩая каналы для протекания раствора и отверстия для ввода раствора и вывода диализатора и рассола имеет форму восьмиугольника, окаймленного по периметру выступом, а изгибы каналов представляют собой дуги окружностей или эллипсов, при этом противоположные стороны восьмиугольника могут быть параллельны или равны между собой. А также все отверстия соединены с каналами или по меньшей мере одно отверстие не соединено, выступы выполнены с одной стороны прокладки или с обеих ее сторон.Изобретение относится к оборудованию для переработки растворов методом электродиализа, в частности , к прокладкам рабочих ячеек в электродиализаторе и может быть использовано для концентрирования и обессоливания технологических растворов,солоноватой и морской воды И т.д.Известна прокладка электродиализатора, содержащая каналы для протекания раствора и отверстия для ввода раствора и вывода диализата и рассола. Рабочие каналы прокладки вписаны в окружность (Патент СССР, 1 Г 91793949, В 01 13 61/44,1993).Недостатком известной прокладки является то, что отверстия выполнены на периферии и в Центре, при этом значительная рабочая часть прокладки используется неэффективно, так как по ней не протекает рабочий раствор.Наиболее близкой по технической сущности и достигаемому результату является сборная прямоугольная прокладка электродиализатора, содержащая каналы для протекания раствора, отверстия для ввода раствора и вывода диализата и рассола, и точечные выступы (Авторское свидетельство СССР Мг 827107, В 011 Э 13/02,1981)Недостатком известной прокладки является ее высокая материалоемкость,ненадежность в работе, неэстетичный вид.Техническим результатом изобретения является снижение материалоемкости прокладки, повышение надежности в работе и придание ей и , соответственно электродиализному аппарату эстетического вида.Это достигается тем, что прокладка электродиализатора, содержащая каналы для протекания раствора и отверстия для ввода раствора и вывода диализата и рассола имеет форму восьмиугольника, окаймленного по периметру выступом, а изгибы каналов представляют собой дуги окружностей или эллипсов, при этом противоположные стороны восьмиугольника параллельны,равны между собой.А также все отверстия соеденены с каналами или, по меньшей мере, одно отверстие не соединено, выступы выполнены с одной стороны прокладки или с обеих ееПрокладка может быть выполнена в нескольких вариантах. В первом варианте прокладка может быть любой конфигурации,когда, например, только несколько сторон прокладки равны между собой (фиг 1).Выступ по периметру прокладки может быть выполнен с одной стороны прокладки или с обеих ее сторон.Наиболее Целесообразно, когда противоположные стороны восьмиугольника параллельны. В этом случае изгибы каналов,например, щелевидной формы, представляют собой дуги эллипсов (фиг.2).В другом варианте все стороны многоугольника равны между собой. В этом случае изгибы каналов прокладки представляют собой дуги круга (фиг 3)Каналы прокладки могут быть соединены с двумя, тремя, или четырьмя каналами в зависимости от назначения прокладки. Выполнение прокладок различной конфигурации позволяет, во-первых, использовать различные мембраны по типоразмерам и толщине, во-вторых, создать электродиализный аппарат различного Целевого назначения, способного работать как в режиме обессоливания, так и в режиме концентрирования.Прокладка может быть выполнена из полиэтилена, полипропилена, поливинилхлорида и т.д.Прокладка электродиализатора 1 выполнена с отверстиями 2 и каналами 3 для подачи и отвода растворов. По наружному периметру прокладки 1 выполнены выступы 4 таким образом, чтобы мембрана целиком помещалась в пространство, окаймленное периметром 4. Выступы могут быть вь 1 полнены как с одной стороны, так и с обеих сторон прокладки.При сборке выступ 4 одной прокладки соприкасается со следующей прокладкой. В другом варианте выступы 4 смежных прокладок соприкасаются между собой.Другим достоинством предлагаемой прокладки является плотное сжатие мембран по всей их площади, что предопределяет улучшение условий5 электродиализатора И снижение расхода электроэнергии на 5-12 , что подтверждается Многочисленными экспериментами.Выполнение прокладок предложенной конфигурации в сравнении с существуюЩИМИ обеспечивает при сборке рациональное использование материала мембран,снижение токовой нагрузки, придает электродиализному аппарату нарядный эстетический вид и позволяет отказаться от псевдокорпуса.1. Прокладка ЭЛСКТрОДИЗЛИЗЗТОрЗ,содержащая каналы ДЛЯ ПрОТСКЗНИЯ раствора И ОТВСРСТИЯ ДЛЯ ВВОДЗ раствора И вывода диализата И рассола, отличающаяся ТСМ, ЧТО ПРОКЛЗДКЗ ИМССТВОСЬМИУГОЛЬНИКЗ,ОКЗЙМЛСННОГО ПО ПСрИМСТру ВЫСТУПОМ, а6 изгибы каналов представляют собой дуги окружностей или эллипсов.2. Прокладка электродиализатора по п. 1,отличающаяся тем, что противоположные стороны восьмиугольника параллельны.3. Прокладка электродиализатора по п. 1,отличающаяся тем, что все стороны восьмиугольника равны между собой.4. Прокладка электродиализатора по п. 1,отличающаяся тем, что все отверстия соединены с каналами.5. Прокладка электродиализатора по п. 1,отличающаяся тем, что, по меньшей мере одно отверстие с каналами не соединено.6. Прокладка электродиализатора по п. 1,отличающаяся тем, что выступы вь 1 полнены с одной стороны прокладки.7. Прокладка электродиализатора по п. 1,отличающаяся тем, что выступы выполнены с обеих сторон прокладки.Верстка Казпатент, Исполнитель Н.П. Дьяченко Корректор Л.С. Нафтолович Ответственный за выпуск 3.3, Фаизова
