Способ формирования породных отвалов

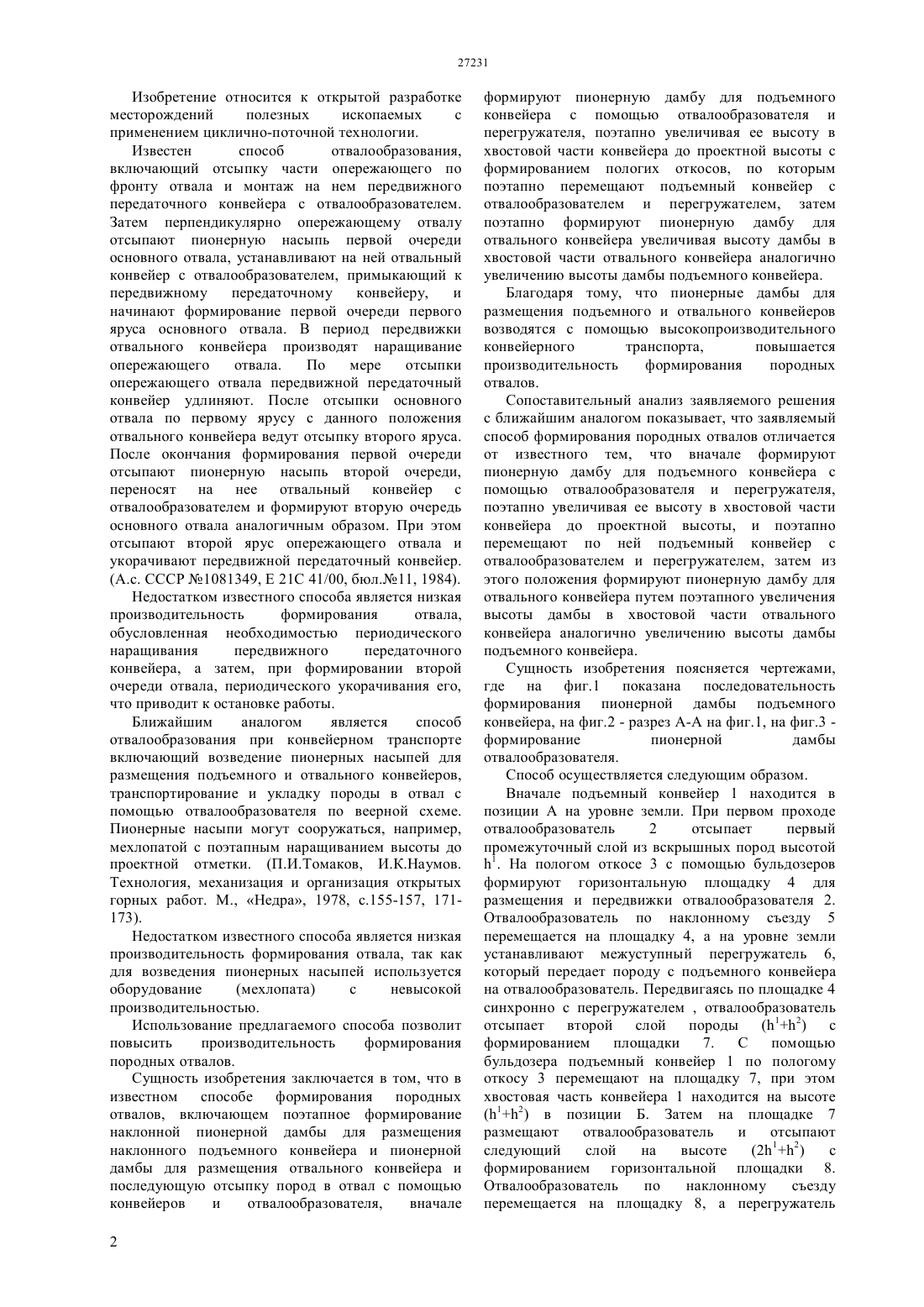

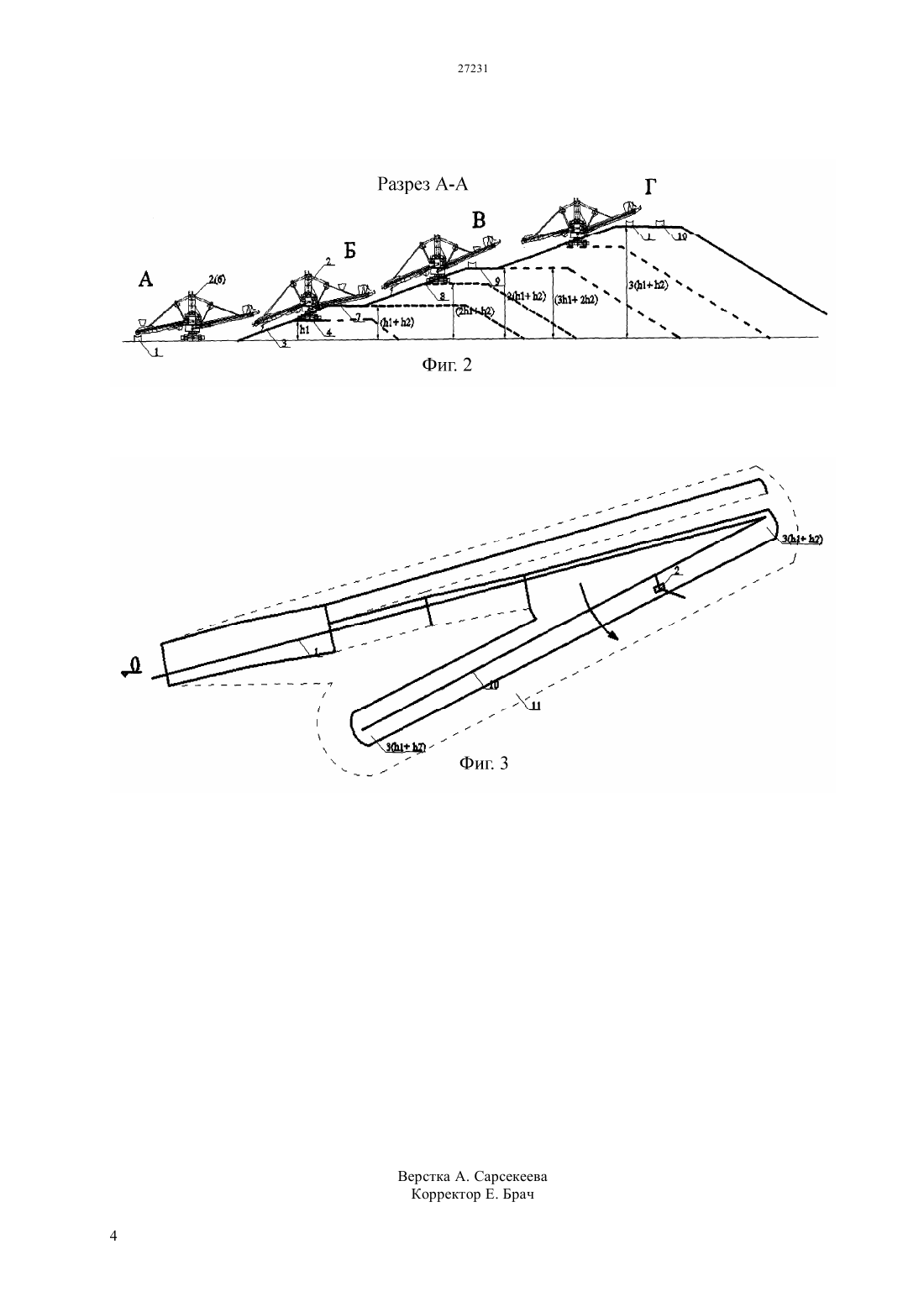

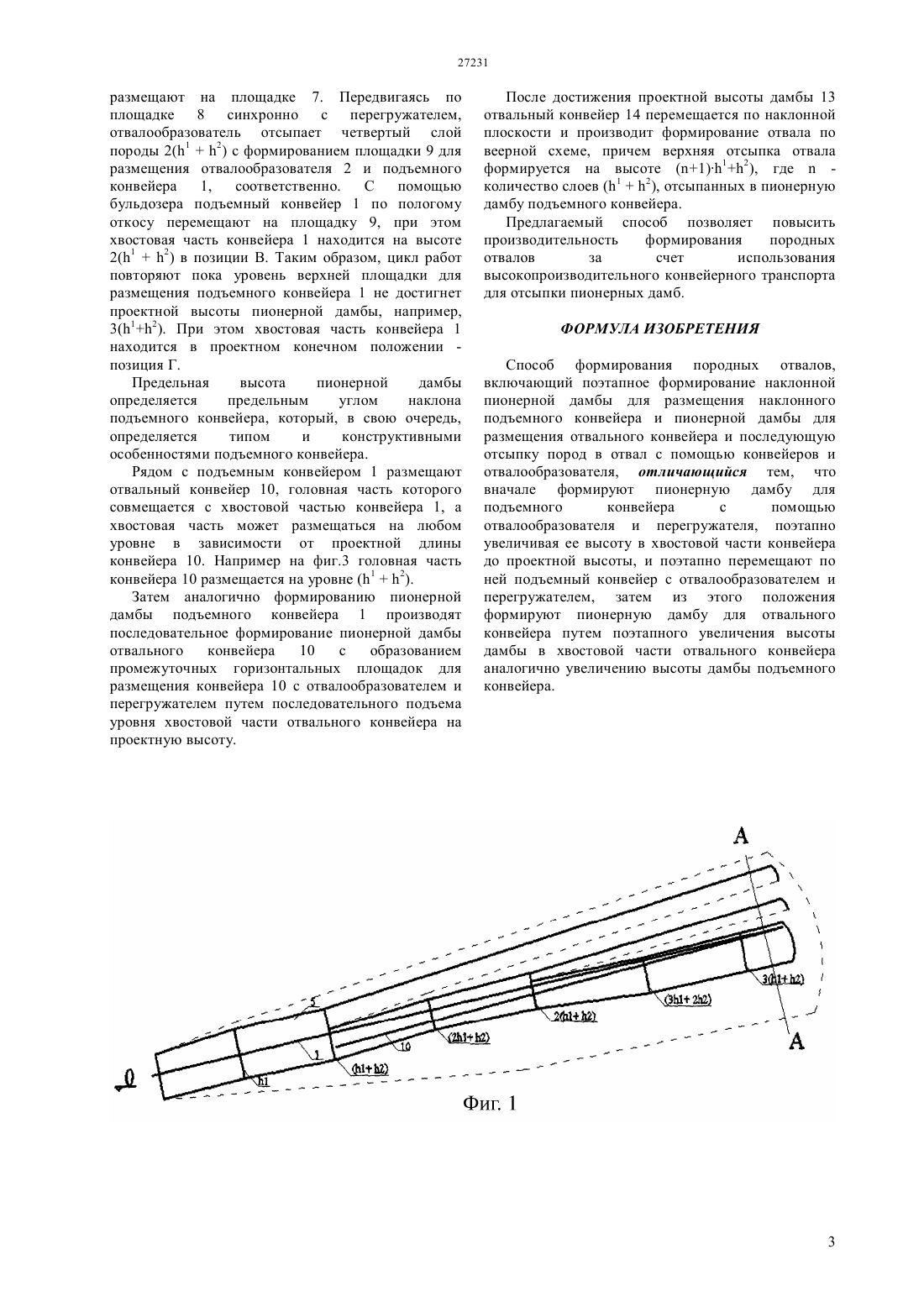

(51) 21 41/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ Способ включает поэтапное формирование наклонной пионерной дамбы для размещения наклонного подъемного конвейера и пионерной дамбы для размещения отвального конвейера и последующую отсыпку пород в отвал с помощью конвейеров и отвалообразователя. Вначале формируют пионерную дамбу для подъемного конвейера с помощью отвалообразователя и перегружателя, поэтапно высоту в хвостовой части конвейера до проектной высоты, и поэтапно перемещают по ней подъемный конвейер с отвалообразователем и перегружателем. Затем из этого положения формируют пионерную дамбу для отвального конвейера аналогично увеличению подъемного конвейера.(76) Сапаков Ермек Акбарович Букейханов Диас Габдулхакимович(56) Томаков П.И., Наумов И.К. Технология,механизация и организация открытых горных работ. М. Недра, 1978. с. 155-1731081349 А, 23.03.19841033739 А, 07.08.19831751329 А 1, 30.07.19921041691 А, 15.09.1983(54) СПОСОБ ФОРМИРОВАНИЯ ПОРОДНЫХ ОТВАЛОВ(57) Использование предлагаемого способа позволит повысить производительность формирования породных отвалов. Изобретение относится к открытой разработке месторождений полезных ископаемых с применением циклично-поточной технологии. Известен способ отвалообразования,включающий отсыпку части опережающего по фронту отвала и монтаж на нем передвижного передаточного конвейера с отвалообразователем. Затем перпендикулярно опережающему отвалу отсыпают пионерную насыпь первой очереди основного отвала, устанавливают на ней отвальный конвейер с отвалообразователем, примыкающий к передвижному передаточному конвейеру,и начинают формирование первой очереди первого яруса основного отвала. В период передвижки отвального конвейера производят наращивание опережающего отвала. По мере отсыпки опережающего отвала передвижной передаточный конвейер удлиняют. После отсыпки основного отвала по первому ярусу с данного положения отвального конвейера ведут отсыпку второго яруса. После окончания формирования первой очереди отсыпают пионерную насыпь второй очереди,переносят на нее отвальный конвейер с отвалообразователем и формируют вторую очередь основного отвала аналогичным образом. При этом отсыпают второй ярус опережающего отвала и укорачивают передвижной передаточный конвейер.(А.с. СССР 1081349, Е 21 41/00, бюл.11, 1984). Недостатком известного способа является низкая производительность формирования отвала,обусловленная необходимостью периодического наращивания передвижного передаточного конвейера, а затем, при формировании второй очереди отвала, периодического укорачивания его,что приводит к остановке работы. Ближайшим аналогом является способ отвалообразования при конвейерном транспорте включающий возведение пионерных насыпей для размещения подъемного и отвального конвейеров,транспортирование и укладку породы в отвал с помощью отвалообразователя по веерной схеме. Пионерные насыпи могут сооружаться, например,мехлопатой с поэтапным наращиванием высоты до проектной отметки. (П.И.Томаков, И.К.Наумов. Технология, механизация и организация открытых горных работ. М., Недра, 1978, с.155-157, 171173). Недостатком известного способа является низкая производительность формирования отвала, так как для возведения пионерных насыпей используется оборудование(мехлопата) с невысокой производительностью. Использование предлагаемого способа позволит повысить производительность формирования породных отвалов. Сущность изобретения заключается в том, что в известном способе формирования породных отвалов, включающем поэтапное формирование наклонной пионерной дамбы для размещения наклонного подъемного конвейера и пионерной дамбы для размещения отвального конвейера и последующую отсыпку пород в отвал с помощью конвейеров и отвалообразователя,вначале 2 формируют пионерную дамбу для подъемного конвейера с помощью отвалообразователя и перегружателя, поэтапно увеличивая ее высоту в хвостовой части конвейера до проектной высоты с формированием пологих откосов, по которым поэтапно перемещают подъемный конвейер с отвалообразователем и перегружателем, затем поэтапно формируют пионерную дамбу для отвального конвейера увеличивая высоту дамбы в хвостовой части отвального конвейера аналогично увеличению высоты дамбы подъемного конвейера. Благодаря тому, что пионерные дамбы для размещения подъемного и отвального конвейеров возводятся с помощью высокопроизводительного конвейерного транспорта,повышается производительность формирования породных отвалов. Сопоставительный анализ заявляемого решения с ближайшим аналогом показывает, что заявляемый способ формирования породных отвалов отличается от известного тем, что вначале формируют пионерную дамбу для подъемного конвейера с помощью отвалообразователя и перегружателя,поэтапно увеличивая ее высоту в хвостовой части конвейера до проектной высоты, и поэтапно перемещают по ней подъемный конвейер с отвалообразователем и перегружателем, затем из этого положения формируют пионерную дамбу для отвального конвейера путем поэтапного увеличения высоты дамбы в хвостовой части отвального конвейера аналогично увеличению высоты дамбы подъемного конвейера. Сущность изобретения поясняется чертежами,где на фиг.1 показана последовательность формирования пионерной дамбы подъемного конвейера, на фиг.2 - разрез А-А на фиг.1, на фиг.3 формирование пионерной дамбы отвалообразователя. Способ осуществляется следующим образом. Вначале подъемный конвейер 1 находится в позиции А на уровне земли. При первом проходе отвалообразователь 2 отсыпает первый промежуточный слой из вскрышных пород высотой 1. На пологом откосе 3 с помощью бульдозеров формируют горизонтальную площадку 4 для размещения и передвижки отвалообразователя 2. Отвалообразователь по наклонному съезду 5 перемещается на площадку 4, а на уровне земли устанавливают межуступный перегружатель 6,который передает породу с подъемного конвейера на отвалообразователь. Передвигаясь по площадке 4 синхронно с перегружателем , отвалообразователь отсыпает второй слой породы (12) с формированием площадки 7. С помощью бульдозера подъемный конвейер 1 по пологому откосу 3 перемещают на площадку 7, при этом хвостовая часть конвейера 1 находится на высоте(12) в позиции Б. Затем на площадке 7 размещают отвалообразователь и отсыпают следующий слой на высоте(212) с формированием горизонтальной площадки 8. Отвалообразователь по наклонному съезду перемещается на площадку 8, а перегружатель размещают на площадке 7. Передвигаясь по площадке 8 синхронно с перегружателем,отвалообразователь отсыпает четвертый слой породы 2(12) с формированием площадки 9 для размещения отвалообразователя 2 и подъемного конвейера 1, соответственно. С помощью бульдозера подъемный конвейер 1 по пологому откосу перемещают на площадку 9, при этом хвостовая часть конвейера 1 находится на высоте 2(12) в позиции В. Таким образом, цикл работ повторяют пока уровень верхней площадки для размещения подъемного конвейера 1 не достигнет проектной высоты пионерной дамбы, например,3(12). При этом хвостовая часть конвейера 1 находится в проектном конечном положении позиция Г. Предельная высота пионерной дамбы определяется предельным углом наклона подъемного конвейера, который, в свою очередь,определяется типом и конструктивными особенностями подъемного конвейера. Рядом с подъемным конвейером 1 размещают отвальный конвейер 10, головная часть которого совмещается с хвостовой частью конвейера 1, а хвостовая часть может размещаться на любом уровне в зависимости от проектной длины конвейера 10. Например на фиг.3 головная часть конвейера 10 размещается на уровне (12). Затем аналогично формированию пионерной дамбы подъемного конвейера 1 производят последовательное формирование пионерной дамбы отвального конвейера 10 с образованием промежуточных горизонтальных площадок для размещения конвейера 10 с отвалообразователем и перегружателем путем последовательного подъема уровня хвостовой части отвального конвейера на проектную высоту. После достижения проектной высоты дамбы 13 отвальный конвейер 14 перемещается по наклонной плоскости и производит формирование отвала по веерной схеме, причем верхняя отсыпка отвала формируется на высоте (1)12), гдеколичество слоев (12), отсыпанных в пионерную дамбу подъемного конвейера. Предлагаемый способ позволяет повысить производительность формирования породных отвалов за счет использования высокопроизводительного конвейерного транспорта для отсыпки пионерных дамб. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ формирования породных отвалов,включающий поэтапное формирование наклонной пионерной дамбы для размещения наклонного подъемного конвейера и пионерной дамбы для размещения отвального конвейера и последующую отсыпку пород в отвал с помощью конвейеров и отвалообразователя, отличающийся тем, что вначале формируют пионерную дамбу для подъемного конвейера с помощью отвалообразователя и перегружателя, поэтапно увеличивая ее высоту в хвостовой части конвейера до проектной высоты, и поэтапно перемещают по ней подъемный конвейер с отвалообразователем и перегружателем, затем из этого положения формируют пионерную дамбу для отвального конвейера путем поэтапного увеличения высоты дамбы в хвостовой части отвального конвейера аналогично увеличению высоты дамбы подъемного конвейера.
