Приспособление для крепления цилиндрической теплоизоляционной секции и способ его изготовления

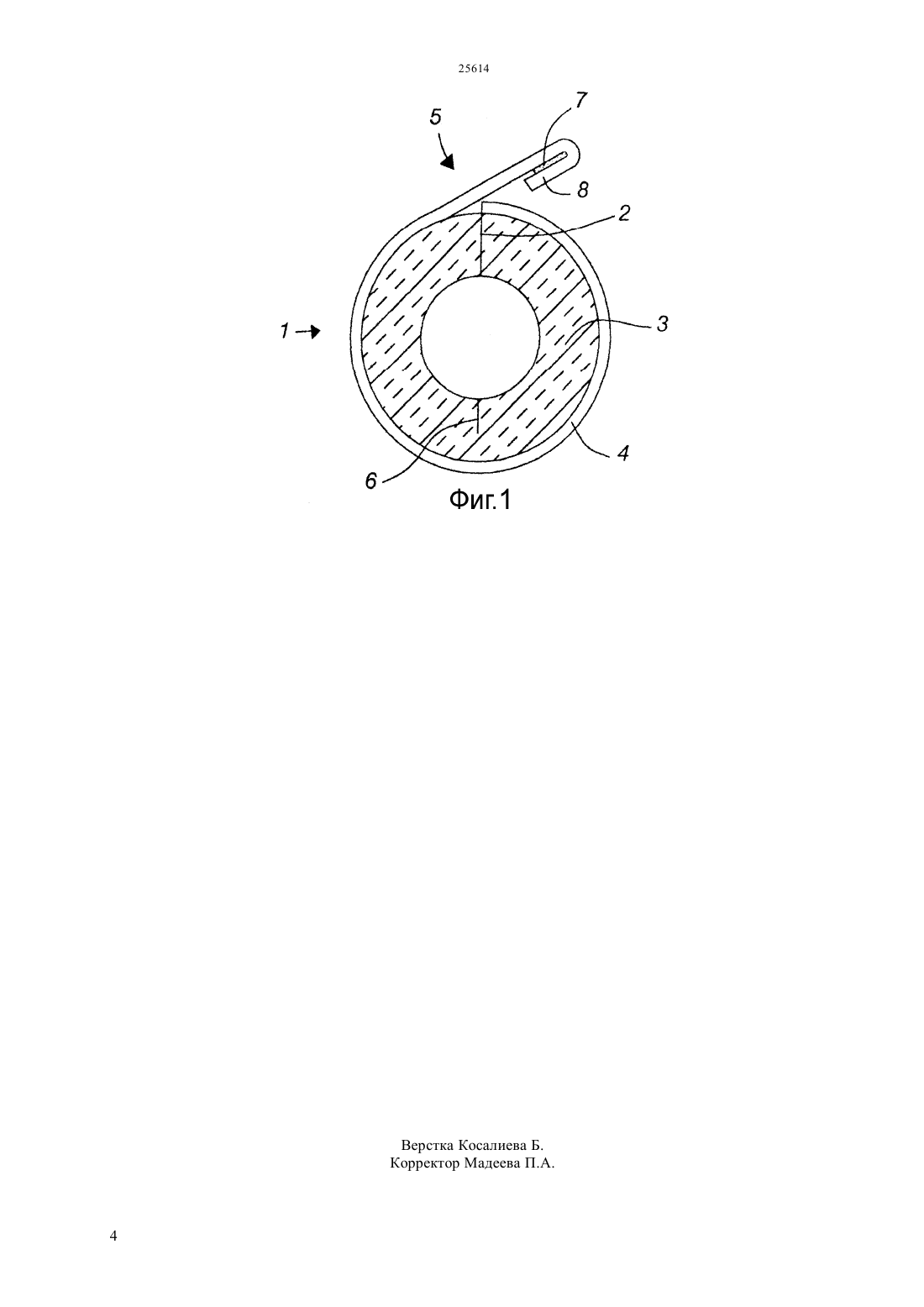

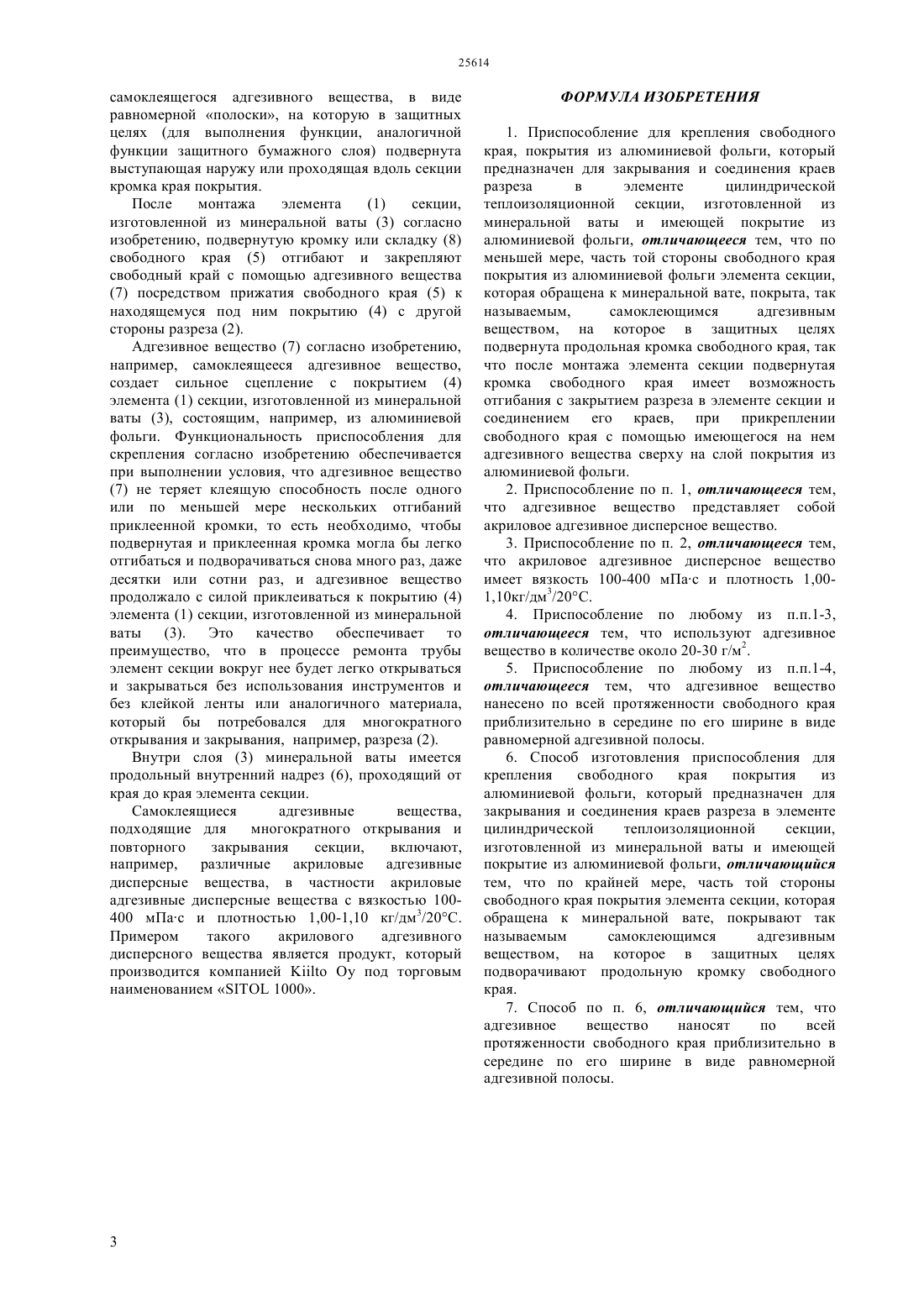

(51) 16 59/02 (2010.01) 16 59/10 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ХЬЕЛЬТ ТуомоПАРОК ОЙ АБТусупова Меруерт Кырыкбаевна 2334908 2, 27.09.20082004/0088939 1, 13.05.20043616114 , 26.10.197129706323 1, 28.05.1997(54) ПРИСПОСОБЛЕНИЕ ДЛЯ КРЕПЛЕНИЯ ЦИЛИНДРИЧЕСКОЙ ТЕПЛОИЗОЛЯЦИОННОЙ СЕКЦИИ И СПОСОБ ЕГО ИЗГОТОВЛЕНИЯ(57) Изобретение относится к приспособлению для крепления свободного края (5) покрытия, который предназначен для закрывания и соединения краев разреза (2) в элементе (1) цилиндрической теплоизоляционной секции, изготовленной из минеральной ваты и имеющей покрытие (4),характеризующемуся тем, что по меньшей мере часть той стороны свободного края (5) покрытия (4) элемента (1) секции, которая обращена к минеральной вате (3), покрыта адгезивным веществом (7), на которое в защитных целях подвернута продольная кромка (8) свободного края(5), так что после монтажа элемента (1) секции подвернутая кромка (8) свободного края (5) имеет возможность отгибания с закрытием разреза (2) в элементе секции и соединением его краев, при прикреплении свободного края (5) с помощью имеющегося на нем адгезивного вещества сверху на слой покрытия (4). Изобретение также относится к способу изготовления приспособления для крепления свободного края (5) покрытия (4),который предназначен для закрывания и соединения краев разреза (2) в элементе цилиндрической теплоизоляционной секции (1), изготовленной из минеральной ваты (3) и имеющей покрытие (4). Способ характеризуется тем, что по крайней мере часть той стороны свободного края покрытия элемента секции, которая обращена к минеральной вате, покрывают адгезивным веществом (7), на которое в защитных целях подворачивают продольную кромку (8) свободного края (5). Изобретение относится к приспособлениям для крепления свободного края покрытия, который предназначен для закрывания и соединения краев разреза в элементе цилиндрической теплоизоляционной секции (называемом также элемент секции), изготовленной из минеральной ваты и имеющей покрытие. Изобретение относится также к способу изготовления указанного приспособления для крепления. Известно приспособление для крепления свободного края, покрытия из алюминиевой фольги,который предназначен для закрывания и соединения краев разреза в элементе цилиндрической теплоизоляционной секции, изготовленной из минеральной ваты и имеющей покрытие из алюминиевой фольги ( 2334908 С 2, 27.09.2008). Известен также способ изготовления приспособления для крепления свободного края покрытия из алюминиевой фольги, который предназначен для закрывания и соединения краев разреза в элементе цилиндрической теплоизоляционной секции, изготовленной из минеральной ваты и имеющей покрытие из алюминиевой фольги. Элемент секции из минеральной ваты имеет продольный разрез,предназначенный для монтажа. После монтажа такого элемента этот разрез закрывают свободным краем покрытия, проходящим по всей длине элемента секции из минеральной ваты. Свободный край покрытия элемента секции из минеральной ваты обычно закрепляется с помощью клейкой ленты. Приспособление для закрепления создается за счет подбора и вырезания двухсторонней ленты по размеру, соответствующему размеру свободного края. Защитный бумажный слой с одной стороны ленты удаляют, и ленту наклеивают на свободный край покрытия. Другая сторона ленты при этом остается под защитным бумажным слоем. При монтаже, после установки элемента секции из минеральной ваты в нужное положение, удаляют второй защитный бумажный слой на ленте, после чего свободный край наклеивают сверху на место соединения покрытия ( 2334908 С 2, 27.09.2008). Недостатками указанных аналогов являются клейкие ленты, используемые для элементов секции,которые обычно имеют акриловую, каучуковую или термоактивную клеевую основу. Количество клейкой ленты, затрачиваемой на соединение краев,составляет приблизительно 100 г/м 2. Клейкая лента на каучуковой основе легко возгорается, так что сама лента, а до монтажа также и бумага защитного слоя, увеличивают пожарную нагрузку. Клейкие ленты на акриловой основе не так легко возгораются, однако из-за довольно большого расхода материала они также несколько увеличивают пожарную нагрузку. Кроме того,возрастает стоимость материала за счет того, что для ленты требуется больше защитного бумажного слоя. Задача изобретения состоит в том, чтобы решить описанную выше проблему и предложить приспособление для крепления свободного края 2 покрытия элемента секции,обладающее преимуществами с точки зрения снижения себестоимости и пожарной нагрузки. Приспособление для крепления свободного края,покрытия из алюминиевой фольги, который предназначен для закрывания и соединения краев разреза в элементе цилиндрической теплоизоляционной секции, изготовленной из минеральной ваты и имеющей покрытие из алюминиевой фольги, согласно изобретению, по меньшей мере часть той стороны свободного края покрытия из алюминиевой фольги элемента секции,которая обращена к минеральной вате, покрыта, так называемым самоклеющимся адгезивным веществом, на которое в защитных целях подвернута продольная кромка свободного края, так что после монтажа элемента секции подвернутая кромка свободного края имеет возможность отгибания с закрытием разреза в элементе секции и соединением его краев, при прикреплении свободного края с помощью имеющегося на нем адгезивного вещества сверху на слой покрытия из алюминиевой фольги. Предпочтительные реализации приспособления для скрепления согласно настоящему изобретению представлены в зависимых пунктах 2-5 формулы изобретения. С другой стороны, способ изготовления приспособления для крепления свободного края покрытия из алюминиевой фольги, который предназначен для закрывания и соединения краев разреза в элементе цилиндрической теплоизоляционной секции, изготовленной из минеральной ваты и имеющей покрытие из алюминиевой фольги, согласно изобретению, по крайней мере часть той стороны свободного края покрытия элемента секции, которая обращена к минеральной вате, покрывают так называемым самоклеющимся адгезивным веществом, на которое в защитных целях подворачивают продольную кромку свободного края. Изобретение позволяет уменьшить пожарную нагрузку за счет использования только адгезивного вещества вместо клейкой ленты. Количество адгезивного вещества,затрачиваемого на соединение краев, значительно меньше, чем количество клейкой ленты, и даже составляет менее 1/3 количества клейкой ленты. При этом также отсутствует необходимость в защитном бумажном слое, что заметно сокращает стоимость материала и пожарную нагрузку. Далее изобретение описывается на примере с обращением к чертежу, где на фиг. 1 в разрезе показан элемент секции, свободный край покрытия которого закреплен с помощью самоклеящегося адгезивного вещества. В элементе (1) секции, изготовленной из минеральной ваты (3) согласно изобретению, как показано на фиг. 1, покрытие (4) элемента секции имеет свободный край (5),на который приблизительно в середине его выступающей длины нанесено приблизительно 20-30 г/м 2 адгезивного вещества (7), предпочтительно так называемого самоклеящегося адгезивного вещества, в виде равномерной полоски, на которую в защитных целях (для выполнения функции, аналогичной функции защитного бумажного слоя) подвернута выступающая наружу или проходящая вдоль секции кромка края покрытия. После монтажа элемента(1) секции,изготовленной из минеральной ваты (3) согласно изобретению, подвернутую кромку или складку (8) свободного края (5) отгибают и закрепляют свободный край с помощью адгезивного вещества(7) посредством прижатия свободного края (5) к находящемуся под ним покрытию (4) с другой стороны разреза (2). Адгезивное вещество (7) согласно изобретению,например, самоклеящееся адгезивное вещество,создает сильное сцепление с покрытием (4) элемента (1) секции, изготовленной из минеральной ваты (3), состоящим, например, из алюминиевой фольги. Функциональность приспособления для скрепления согласно изобретению обеспечивается при выполнении условия, что адгезивное вещество(7) не теряет клеящую способность после одного или по меньшей мере нескольких отгибаний приклеенной кромки, то есть необходимо, чтобы подвернутая и приклеенная кромка могла бы легко отгибаться и подворачиваться снова много раз, даже десятки или сотни раз, и адгезивное вещество продолжало с силой приклеиваться к покрытию (4) элемента (1) секции, изготовленной из минеральной ваты (3). Это качество обеспечивает то преимущество, что в процессе ремонта трубы элемент секции вокруг нее будет легко открываться и закрываться без использования инструментов и без клейкой ленты или аналогичного материала,который бы потребовался для многократного открывания и закрывания, например, разреза (2). Внутри слоя (3) минеральной ваты имеется продольный внутренний надрез (6), проходящий от края до края элемента секции. Самоклеящиеся адгезивные вещества,подходящие для многократного открывания и повторного закрывания секции,включают,например, различные акриловые адгезивные дисперсные вещества, в частности акриловые адгезивные дисперсные вещества с вязкостью 100400 мПас и плотностью 1,00-1,10 кг/дм 3/20. Примером такого акрилового адгезивного дисперсного вещества является продукт, который производится компаниейпод торговым наименованием 1000. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Приспособление для крепления свободного края, покрытия из алюминиевой фольги, который предназначен для закрывания и соединения краев разреза в элементе цилиндрической теплоизоляционной секции, изготовленной из минеральной ваты и имеющей покрытие из алюминиевой фольги, отличающееся тем, что по меньшей мере, часть той стороны свободного края покрытия из алюминиевой фольги элемента секции,которая обращена к минеральной вате, покрыта, так называемым,самоклеющимся адгезивным веществом, на которое в защитных целях подвернута продольная кромка свободного края, так что после монтажа элемента секции подвернутая кромка свободного края имеет возможность отгибания с закрытием разреза в элементе секции и соединением его краев, при прикреплении свободного края с помощью имеющегося на нем адгезивного вещества сверху на слой покрытия из алюминиевой фольги. 2. Приспособление по п. 1, отличающееся тем,что адгезивное вещество представляет собой акриловое адгезивное дисперсное вещество. 3. Приспособление по п. 2, отличающееся тем,что акриловое адгезивное дисперсное вещество имеет вязкость 100-400 мПас и плотность 1,001,10 кг/дм 3/20. 4. Приспособление по любому из п.п.1-3,отличающееся тем, что используют адгезивное вещество в количестве около 20-30 г/м 2. 5. Приспособление по любому из п.п.1-4,отличающееся тем, что адгезивное вещество нанесено по всей протяженности свободного края приблизительно в середине по его ширине в виде равномерной адгезивной полосы. 6. Способ изготовления приспособления для крепления свободного края покрытия из алюминиевой фольги, который предназначен для закрывания и соединения краев разреза в элементе цилиндрической теплоизоляционной секции,изготовленной из минеральной ваты и имеющей покрытие из алюминиевой фольги, отличающийся тем, что по крайней мере, часть той стороны свободного края покрытия элемента секции, которая обращена к минеральной вате, покрывают так называемым самоклеющимся адгезивным веществом, на которое в защитных целях подворачивают продольную кромку свободного края. 7. Способ по п. 6, отличающийся тем, что адгезивное вещество наносят по всей протяженности свободного края приблизительно в середине по его ширине в виде равномерной адгезивной полосы.
