Способ увеличения степени извлечения нефти или других испаряемых жидкостей из нефтяных пластов в земле или на море

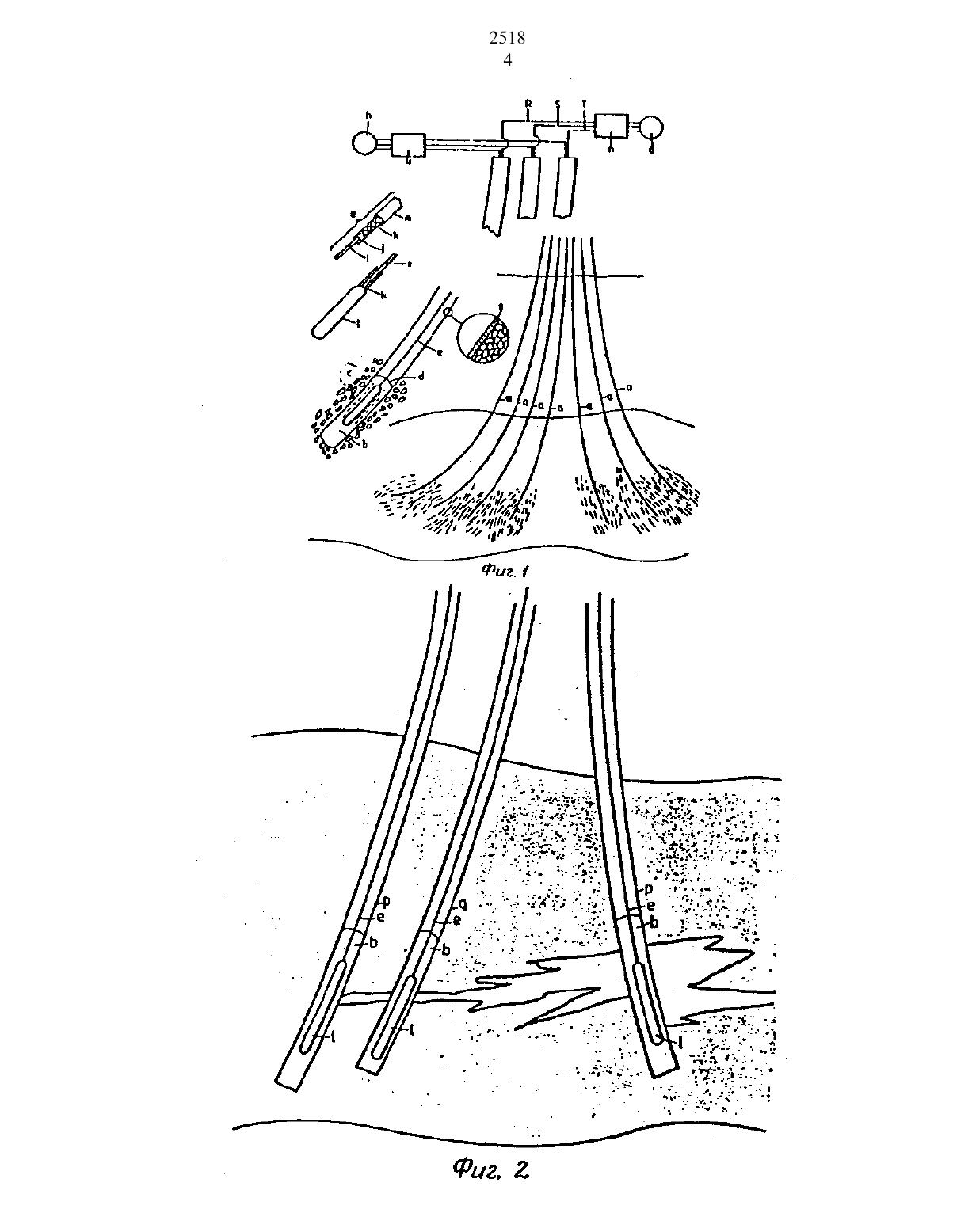

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(54) СПОСОБ УВЕЛИЧЕНИЯ СТЕПЕНИ ИЗВЛЕЧЕНИЯ НЕФТИ ИЛИ ДРУГИХ ИСПАРЯЕМЫХ ЖИДКОСТЕЙ ИЗ НЕФТЯНЫХ ПЛАСТОВ 8 ЗЕМЛЕ ИЛИ НА МОРЕИзобретение относится к процессу увеличения степени извлечения нефти или других испаряет-тык жидкостей из нефтяных источников на земле или в море с помощью вибрации и тела. создаваемого электрическими импульсами высокой частоты.Цель изобретения увеличение выхода извлечения углеводорода.На фиг. 1 изображен вид в разрезе источника нефти. в котором пробурено несколько скважин. В нижнюю часть скважины. откуда извлекается нефть. заливается ртуть в или другая тяжелая электропроводящая жидкость.Цель указанной жидкости состоит как во введении вибрации к окружающим образованиям с. так и а проведении электрического тока от одной скважины к другой. а также для испарения нефти/воды и возможно бурового раствора. полученного ни же уровня жидкости о. Высокочастотный вибратор соединен с кабелеме. предусмотренным в жидкости Ь.(57) Изобретение относится к процессу увеличенил степени извлечения нефти или другик испаряемык жидкостей из нефтяных источников в земле или море. Для этого создают а нефтяном пласте вибрацию с частотой, наиболее близкой к естественной частоты пласта. для ослабления сил связи между пластом и нефтью. Предварительно скважину заполняют металлической жидкостью. Размещают электроды в двух соседних скважинах. Вибрирование пласта проводят в его одновременным электрическим стимулированием посредством приложенил ПЭРВМЕННОГО ЗЛВКТрИЧВСКОГО напряжения. 3 з.п. ф-лы. 5 ил.и передает энергию от поверхности с. помощью высокочастотного преобразователя. который. в свою очередь. получает энергию от генератора п. Эта энергия подается к указанному вибратору с помощью проводников. находящихся в центре кабеля е. Указанные проводники окружены изолятором. на который намотан проводник к. который электрически соединен с поверхностью указанного вибратора.Проводник к получает энергию от высокочастотного преобразователя л. который в свою очередь. получает энергию от генератора с. Указанные генератор и п реобразовагель частоты подают как однофазный. так и многофазный токи. В случае однофазного тока одна фаза поступает к скважине. а в случае трехфазного тока три скважины подсоединяются кфазам П. 5. Т.Электрический ток может также подводиться к скважине через трубы 8. изготовленные из стали или другого электропроводящего материала. обычно ис зтэгш) (э) 21 (61)польэуемого для футеровки скважин. В этом случае требуются только проводники для подачи энергии к самому вибратору с помощью проводнике . Жидкость с также мо ткет быть и незлектропроводящей а этом случае.На фиг. 2 изображен увеличенный вид нижней части двух скважин р с дополнительной скважиной ц. в также прррыеы воды Г.Когда указанный вибратор получает энергию. онначинает вибрировать ртуть) с частотой. приближающейся к естественной частоте месторождения. при этом создаются резонансные вибрации в указанном месторождении. которые будут распространяться наружу и в дальнейшем будут выталкивать нефть из месторождения. Энергия вибраций будет также создавать тепло в месторождении в виде тепла трения между отдельными частицами мест торождения и между месторождением и нефтью. находящейся в нем. и это будет создавать увеличенное давление за счет испарения некоторой части нефти и воды.Когда энергия подается к поверхности вибраторов. она будет распространяться наружу к окружающему месторождению через ртуть и будет распространяться дальше по месторождению к следующей паре электродов в следующей скважины. Го же самое случится. если ток будет подаваться на за бой скважины через трубы. Проводимость будет увеличиваться. если будет прорыв воды. и это фактически позволит увеличить распространение тепла в месторождении. Если месторождение таково, что невозможно достичь электрического контакта между двумя скважинами выработки Р то должны быть пробурены дополнительные скважины. в которые размещаются вибраторы и электропроводники.На фит. 3 изображен вид а размере трех скважин. где показано. как вибрация т. в также электрическое попе и распространяются между скважинами.На фиг. 4 изображен вид в разрезе двух скважин с прорывами. которые возникают при введении воды в скважину.На фит. 5 изображено сечение скважины с устройством. включающим два вибратора. также показаны волны распространения вибрации и линии распростран ЕНИП ПОЛЯ ОТ ЗПВКТПИЧОСКОГО напряжения, поданного на ртуть.1. Способ увеличения степени извлечения нефти или других испаряемых жидко стей из нефтяных пластов в земле или на море. включающий создание и нефтяном пласте ибрации с помощью вибратора с частотой. наиболее близкая к резонансной частоте пласта. о т л и ч а то щ и я с я тем. ЧТО ПВВДВЗВИТВЛЬНО СКВЗЖИНу ЗЭПОЛНЛЮТ металлической жидкостью до уровня. соот ветствующего уровню залегания нефтяного пласта. размещают электроды по крайней мере в двух соседних скважинах. производят вибрирование металлической жидкости с помощью вставленного в нее вибратора и одновременно осуществляют злектриче скую стимуляцию посредством приложения переменного электрического напряжения к электродам. расположенным в соседних СКВЭЖИНЗХ.2.Способпоп. ъотличающийся тем. что в качестве металлической жидкости используют ртуть.3. Способпопп.1 и 2.отличающий с я тем. что в скважину помещают несколько вибраторов.4. Способ по пп.1-3.отл и ча ю щ и яс я тем. что электрическое напряжение подают к металлической жидкости. действуют щей в качестве алектрода.Верстка Казпатент, Исполнитель Е.О.Костомарова Ответственный за выпуск Э.З.ФаИ 3 ова
