Устройство для отливки свинцовых пломб

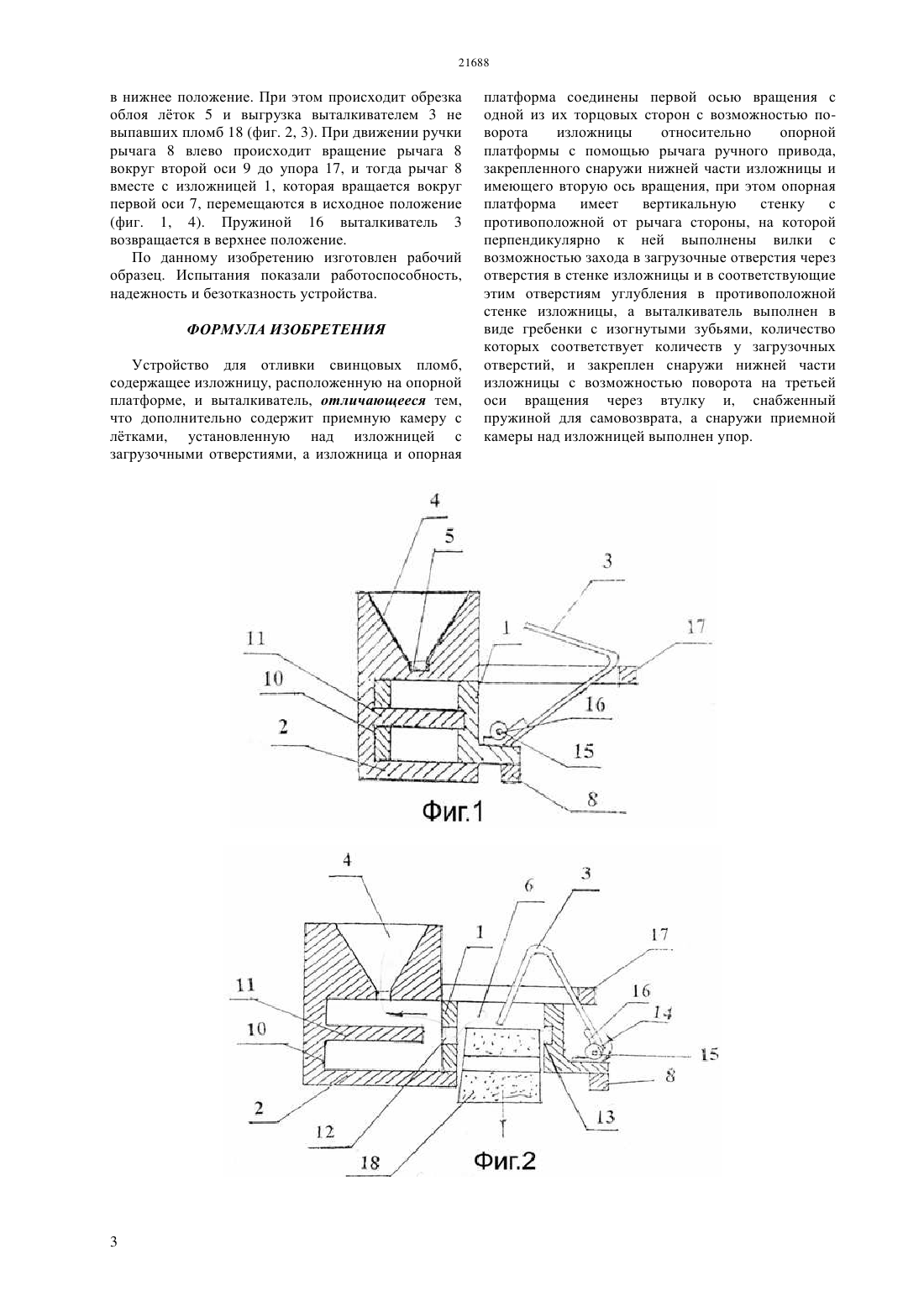

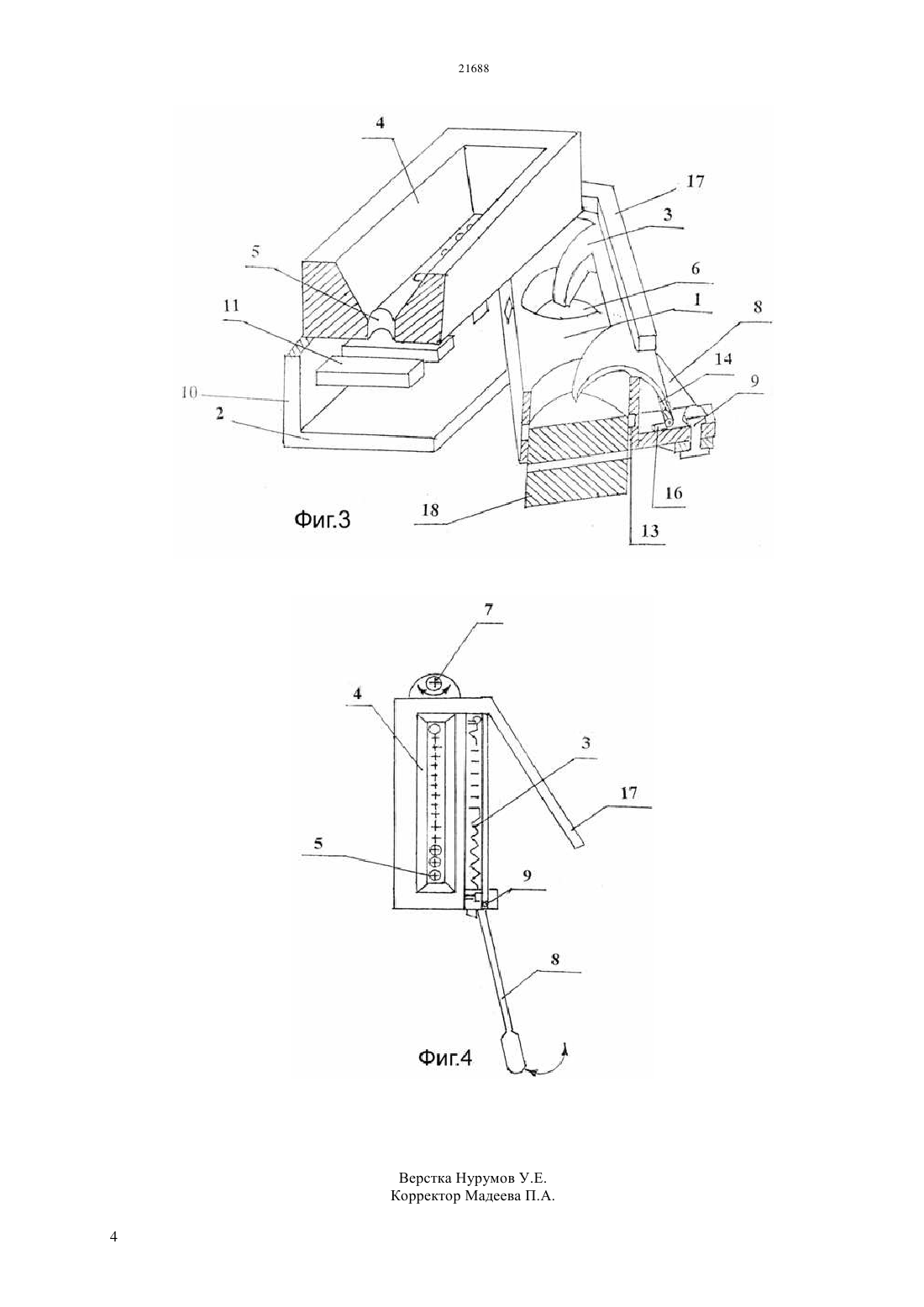

(51) 22 9/00 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ изложницу, расположенную на опорной платформе,и выталкиватель,согласно изобретению,дополнительно содержит приемную камеру с лтками, установленную над изложницей с загрузочными отверстиями, а изложница и опорная платформа соединены первой осью вращения с одной из их торцовых сторон с возможностью поворота изложницы относительно опорной платформы с помощью рычага ручного привода,закрепленного снаружи нижней части изложницы и имеющего вторую ось вращения, при этом опорная платформа имеет вертикальную стенку с противоположной от рычага стороны, на которой перпендикулярно к ней выполнены вилки с возможностью захода в загрузочные отверстия через отверстия в стенке изложницы и в соответствующие этим отверстиям углубления в противоположной стенке изложницы, а выталкиватель выполнен в виде гребенки с изогнутыми зубьями, количество которых соответствует количеству загрузочных отверстий, и закреплен снаружи нижней части изложницы с возможностью поворота на третьей оси вращения через втулку и, снабженный пружиной для самовозврата, а снаружи приемной камеры над изложницей выполнен упор.(72) Кириченко Анатолий Николаевич Киселв Михаил Васильевич(73) Товарищество с ограниченной ответственностью Степногорский горнохимический комбинат(54) УСТРОЙСТВО ДЛЯ ОТЛИВКИ СВИНЦОВЫХ ПЛОМБ(57) Изобретение относится к металлургии, а именно к устройствам для отливки слитков, и может быть использовано для производства свинцовых пломб. Техническим результатом изобретения является снижение ручных операций и энергоемкости. Это достигается тем, что известное устройство для отливки свинцовых пломб, содержащее Изобретение относится к металлургии, а именно к устройствам для отливки слитков, и может быть использовано для производства свинцовых пломб. Известно устройство для отливки слитков,содержащее поддон, установленные на нем отъемные боковые (широкие) и торцовые (узкие) стенки изложницы, согласно изобретению, оно снабжено размещенной в полости изложницы разделительной многосекционной вставкой,выполненной в виде основной вертикальной перегородки, расположенной по центру полости изложницы параллельно боковым стенкам, и жестко связанных с ней вторичных перегородок.(А.с.1574351, кл. 22 7/08, 1990 г.) Недостатком изобретения является трудность извлечения слитков. Известно также устройство для отливки и выталкивания слитка из уширенной кверху изложницы, содержащее изложницу, подвижную опорную платформу с жестко закрепленным в ее нижней части центральным штырем, согласно изобретению,оно снабжено основанием,зафиксированным на нижнем торце центрального штыря, а также подвижной шайбой с приводом перемещения в вертикальном направлении,размещенной между нижним торцом изложницы и основанием, причем подвижная шайба связана с изложницей замком и с радиальным зазором,охватывает нижнюю часть опорной платформы.(А.с.1519828, кл. 22 7/12, 1989 г.) Недостатком данного устройства является сложность конструкции и энергоемкость. Задачей изобретения является создание удобного в эксплуатации неэнергоемкого устройства для отливки свинцовых пломб. Техническим результатом изобретения является снижение ручных операций и энергоемкости. Это достигается тем, что известное устройство для отливки свинцовых пломб, содержащее изложницу, расположенную на опорной платформе,и выталкиватель,согласно изобретению,дополнительно содержит приемную камеру с лтками, установленную над изложницей с загрузочными отверстиями, а изложница и опорная платформа соединены первой осью вращения с одной из их торцовых сторон с возможностью поворота изложницы относительно опорной платформы с помощью рычага ручного привода,закрепленного снаружи нижней части изложницы и имеющего вторую ось вращения, при этом опорная платформа имеет вертикальную стенку с противоположной от рычага стороны, на которой перпендикулярно к ней выполнены вилки с возможностью захода в загрузочные отверстия через отверстия в стенке изложницы и в соответствующие этим отверстиям углубления в противоположной стенке изложницы, а выталкиватель выполнен в виде гребенки с изогнутыми зубьями, количество которых соответствует количеству загрузочных отверстий, и закреплен снаружи нижней части изложницы с возможностью поворота на третьей оси вращения через втулку и, снабженный пружиной для самовозврата, а снаружи приемной камеры над изложницей выполнен упор. Технический результат достигается за счет того,что в устройстве для отливки свинцовых пломб операция освобождения пломб от вилок и выгрузка пломб объединены в одну, которая происходит посредством перемещения рычага в крайне правое положение, при этом выталкиватель за счт упора занимает нижнее положение и выгружает пломбы из изложницы. Кроме того, устройство не нуждается в подключении к источнику электрического,пневматического питания. На фиг. 1 представлено поперечное сечение устройства для отливки свинцовых пломб на фиг. 2- выгрузка пломбы из устройства на фиг. 3 показан изометрический чертеж устройства в крайне правом положении -выгрузка на фиг. 4 - представлено устройство в плане - исходное положение. Устройство для отливки свинцовых пломб содержит изложницу 1, расположенную на опорной платформе 2 (фиг. 1-3). В изложнице 1 имеются загрузочные отверстия 6. Над изложницей 1 установлена приемная камера 4 с лтками 5,расположенными над загрузочными отверстиями 6. Опорная платформа 2 с продольной стороны имеет вертикальную стенку 10. Изложница 1 и опорная платформа 2 соединены с одной из их торцовых сторон первой осью 7 (фиг.4), жестко закрепленной в опорной платформе 2, с возможностью поворота изложницы 1 относительно опорной платформы 2 с помощью рычага 8 ручного привода, закрепленного снаружи в нижней части изложницы 1 и имеющего вторую ось вращения 9. Перпендикулярно вертикальной стенке 10 выполнены вилки 11. В стенке изложницы 1 со стороны вилок 11 имеются отверстия 12, а в противоположной стенке изложницы 1 выполнены углубления 13 так, что вилки 11 могут заходить в загрузочные отверстия 6 и в углубления 13 через отверстия 12. В устройстве имеется выталкиватель 3, выполненный в виде гребенки с изогнутыми зубьями и закрепленный на третьей оси вращения 14 через втулку 15, с пружиной 16 с возможностью поворота на 90 градусов. Снаружи над изложницей 1 выполнен упор 17 (фиг. 1-4). Устройство для отливки свинцовых пломб работает следующим образом. Расплавленный свинец подают в приемную камеру 4 (фиг. 1, 4), через лтки 5 он заливается в загрузочные отверстия 6 в изложнице 1 и застывает. Через 5-6 секунд ручкой рычага 8 изложница 1 перемещается в крайне правое положение (фиг.2, 3). Рычаг 8 поворачивается вокруг второй оси 9 и отталкивает своим плечом изложницу 1 от опорной платформы 2. Вилки 11 на вертикальной стенке 10 опорной платформы 2 выходят из углубления 13, из пломбы 18, образовавшейся в загрузочном отверстии 6, и из отверстия 12 в стенке изложницы 1. Упор 17 воздействует на выталкиватель 3. Выталкиватель 3, находящийся в верхнем положении, поворачивается на третьей оси вращения 14, которая проходит через жестко закрепленную на изложнице втулку 15, и переходит в нижнее положение. При этом происходит обрезка облоя лток 5 и выгрузка выталкивателем 3 не выпавших пломб 18 (фиг. 2, 3). При движении ручки рычага 8 влево происходит вращение рычага 8 вокруг второй оси 9 до упора 17, и тогда рычаг 8 вместе с изложницей 1, которая вращается вокруг первой оси 7, перемещаются в исходное положение(фиг. 1, 4). Пружиной 16 выталкиватель 3 возвращается в верхнее положение. По данному изобретению изготовлен рабочий образец. Испытания показали работоспособность,надежность и безотказность устройства. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для отливки свинцовых пломб,содержащее изложницу, расположенную на опорной платформе, и выталкиватель, отличающееся тем,что дополнительно содержит приемную камеру с лтками, установленную над изложницей с загрузочными отверстиями, а изложница и опорная платформа соединены первой осью вращения с одной из их торцовых сторон с возможностью поворота изложницы относительно опорной платформы с помощью рычага ручного привода,закрепленного снаружи нижней части изложницы и имеющего вторую ось вращения, при этом опорная платформа имеет вертикальную стенку с противоположной от рычага стороны, на которой перпендикулярно к ней выполнены вилки с возможностью захода в загрузочные отверстия через отверстия в стенке изложницы и в соответствующие этим отверстиям углубления в противоположной стенке изложницы, а выталкиватель выполнен в виде гребенки с изогнутыми зубьями, количество которых соответствует количеств у загрузочных отверстий, и закреплен снаружи нижней части изложницы с возможностью поворота на третьей оси вращения через втулку и, снабженный пружиной для самовозврата, а снаружи приемной камеры над изложницей выполнен упор.
