Зажим инженера Курилова В.В. для гибкого элемента.

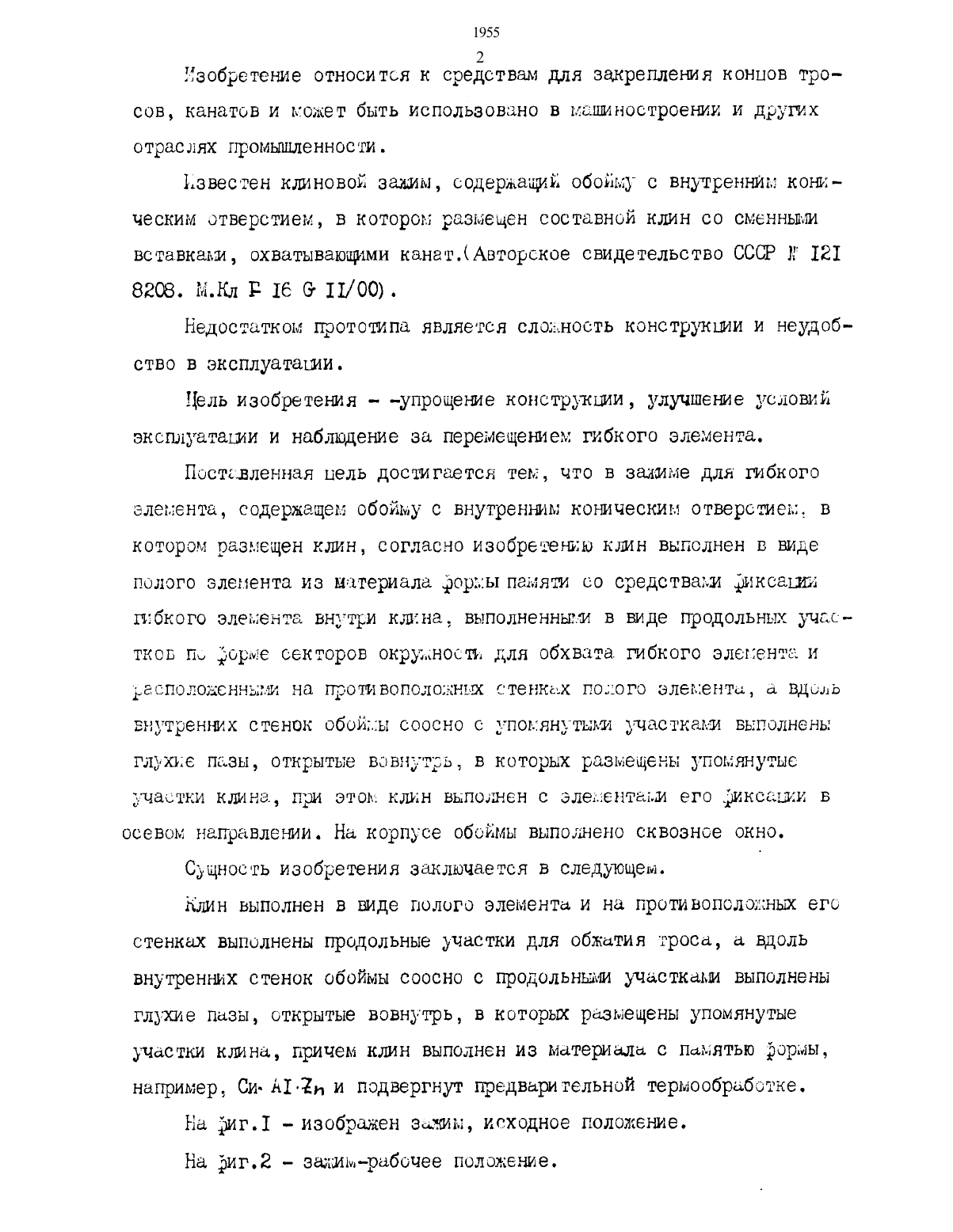

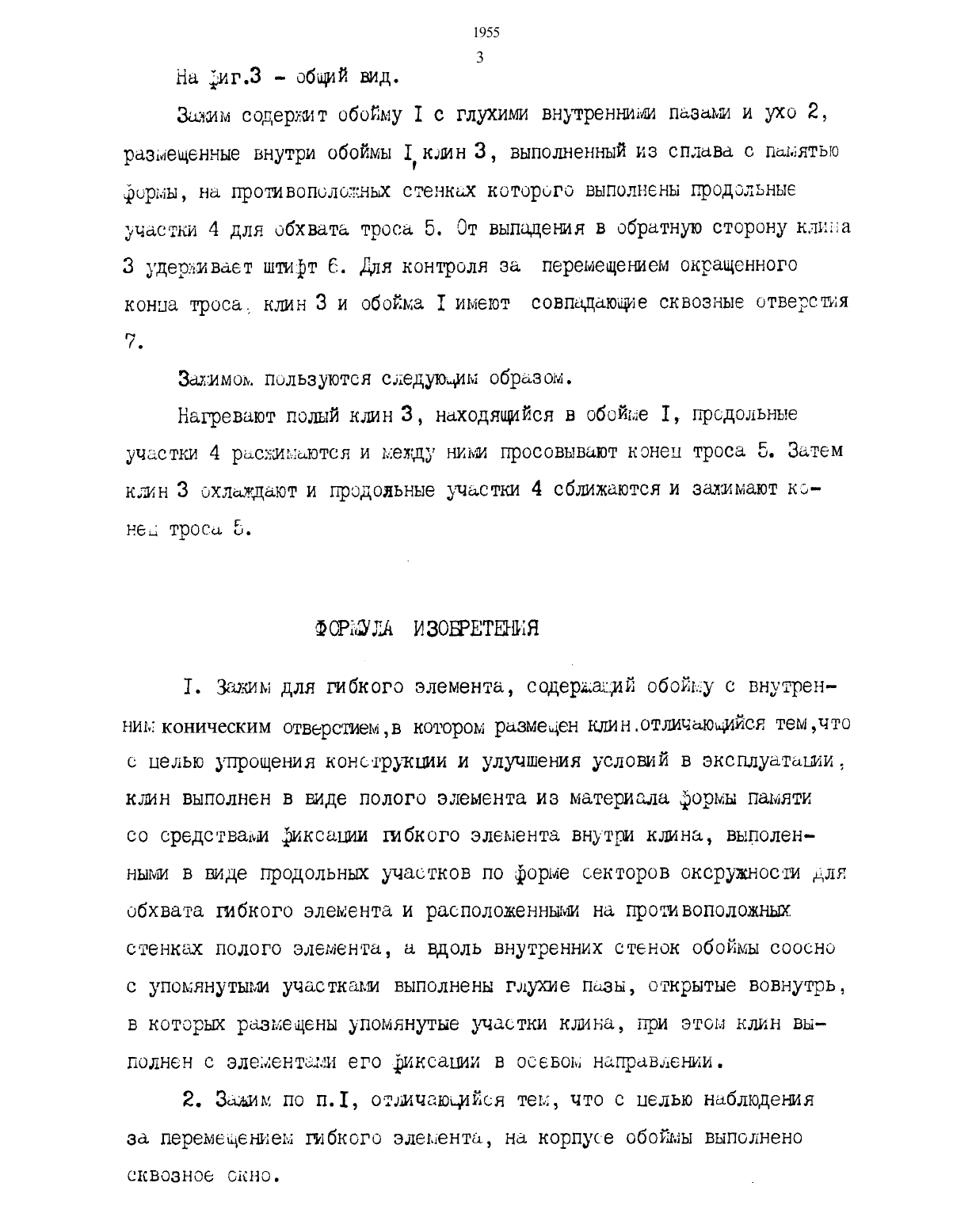

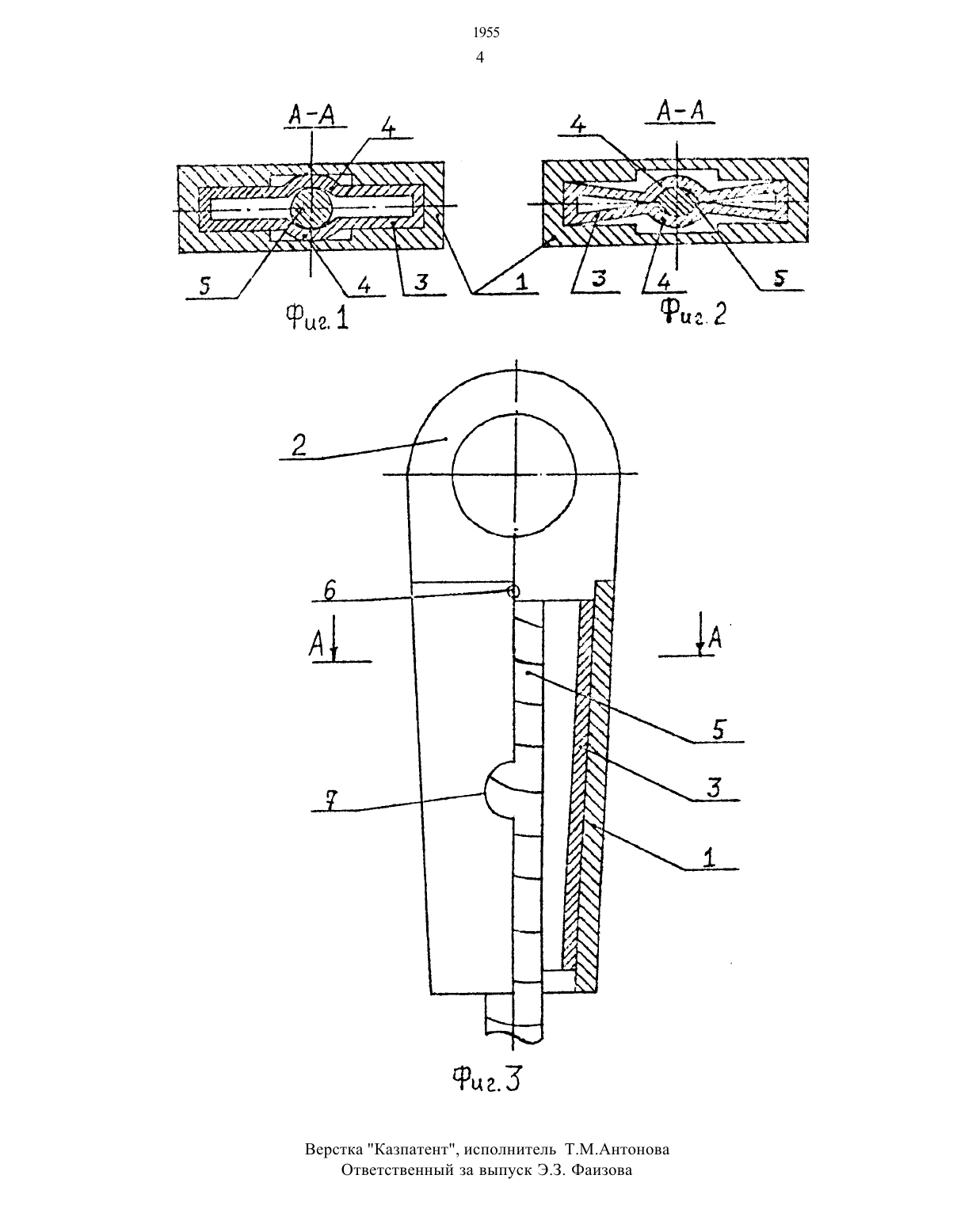

(56) Авторское свидетельство СССР М 1218208, кл.Е 16 С 11/00,1984.(54) ЗАЖИМ ИНЖЕНЕРА КУРИЛОВА В.В. ДЛЯ ГИБКОГО ЭЛЕМЕНТА(5 7) Изобретение относится к средствам для закрепления концов тросов, канатов и может быть использовано в машиностроении и других отраслях промышленности.Цель изобретения упрощение конструкции ,улучшение условий эксплуатации и наблюдение за перемещением гибкого элемента.Зажим для гибкого элемента содержит обойму с внутренним конические отверстием, в котором размещен клин. Клин выполнен в виде полого элемента из материала формы памяти со средствами фиксации гибкого элемента внутри клина, выполненными в виде продольных участков по форме секторов окружности для обхвата гибкого элемента и расположенными на противоположных стенках полого элемента. Вдоль внутренних стенок обоймы соосно с упомянутыми участками выполнены глухие пазы, открытые вовнутрь,в которых размещены упомянутые участки клина, при этом клин выполнен с элементами его фиксации в осевом направлении. На корпусе обоймы выполнено сквозное окно.2 Изобретение относится к средствам для закреплена концов тро сов, канатов и кожет быть использовано в ыашностроении и других отраслях промышленности. известен клиновой зажим, содержащий обойму с внутренним коническим отверстием, в котором размещен составной клин со сменными вставками, охватывающими канат.(Авторское свидетельство СССР И 121 8208. РгЬКл Р 16 с 11/00). Недостатком прототипа является словность конструкции и неудобство в эксплуатации. Ешль изобретеня -упрощене конструкции, улучшение условии эксплуатации и наблщдение за перемещенем гибкого элемента. Постгвленная пель достигается тем, что в зажиме для гибкого элементе, содержащем обойму с внутренним коническим отверстием, в котором размещен клин, согласно изобретению клин выполнен в виде полого элемента из материала орыь 1 пемяти со средствами фиксации гибкого элемента внутри клина, выполненныии в виде продольных участков Пи орие секторов окружности для обхвата гибкого элементе и расположенными на противоположных стенных полого элементе, е вдоль внутренних стенок обоймы соосно с упомянутыми участками Выполнены глухие пазы, открытые вовнутрь, в которых размещены упомянутые участки клина, при эток клин выполнен с элеыентели его фиксации в осевом направлении. На корпусе обоймы выполнено сквозное окно. Сущность изобретения заключается в следующем. . длин выполнен в виде полого элемента и на противоположных его стенках выполнены продольные участки для обжатия тросы, а вдоль внутренних стенок обоймы соосно с продольными участками выполнены глухие пазы, открытые вовнутрь, в которых размещены упомянутые участки клина, причем клин выполнен из ьтытериалы с ПЦЪЗЯТЬЮ формы,например, Си-А 1-2 и подвергнут предварительной термообработке. На риг.1 - изображен зажим, исходное положение.ломы содержит обойму 1 с глухими внутренними пазами и ухо 2,размещенные внутри обоймы Дъюмн 3, выполненный из сплава 0 памятью формы, на противоположных стенках которого выполнены продольные участки 4 для обхвата тросе 5. От выпадения в обратную сторону клина З удерживает штифт Е. Для контроля за перемещением окрещенного конца тросе клин З и обойма 1 имеют совпадающие сквозные отверстия 7.Залимок пользуются следуючим обрезом.Нагревеют полый клин 3, находящийся в обойме 1,. продольные участки 4 расв моются и мещцу ними просовывают конец троса 5. Затем клин 3 охлаждают и продольные участки 4 сближаются и зажимают ко нец ТрОСц Б.Т. Зажим для гибкого элемента, содершаций обойму с внутренниь коническим отверстиекщв котором размещен Юшнютличеюцийся темчто с целью упрощения конструкции и улучшения условий в эксплуатации,клин выполнен в виде полого элемента из материала формы памяти со средствами фиксации гибкого элемента внутри клина, выполенными в вде продольных участков по форме секторов оксружности для обхвата гибкого элемента и расположенными не противоположных стенках полого элемента, е вдоль внутренних стенок обоймы соосно С упомянутыми участками ВЫПОЛНВНЫ глухие пазы, ОТКРЫТЫЕ ВОВНУТРЬ,в которых разведены упомянутые дщастки клише, при этом клин выПОЛНЕН С элементами ЕГО фиксации В ОСЕБОЫ направлении.2. Зажим по п.1 отшчаюьийся тем, что с целью наблюдения за перемещением гибкого элемента, не корпусе обоймы выполненоВерстка Казпатент, Исполнитель Т.М.Антонова Ответственный за выпуск Э.3. Фаизова
