Способ флотации полиметаллических руд, содержащих золото и серебро

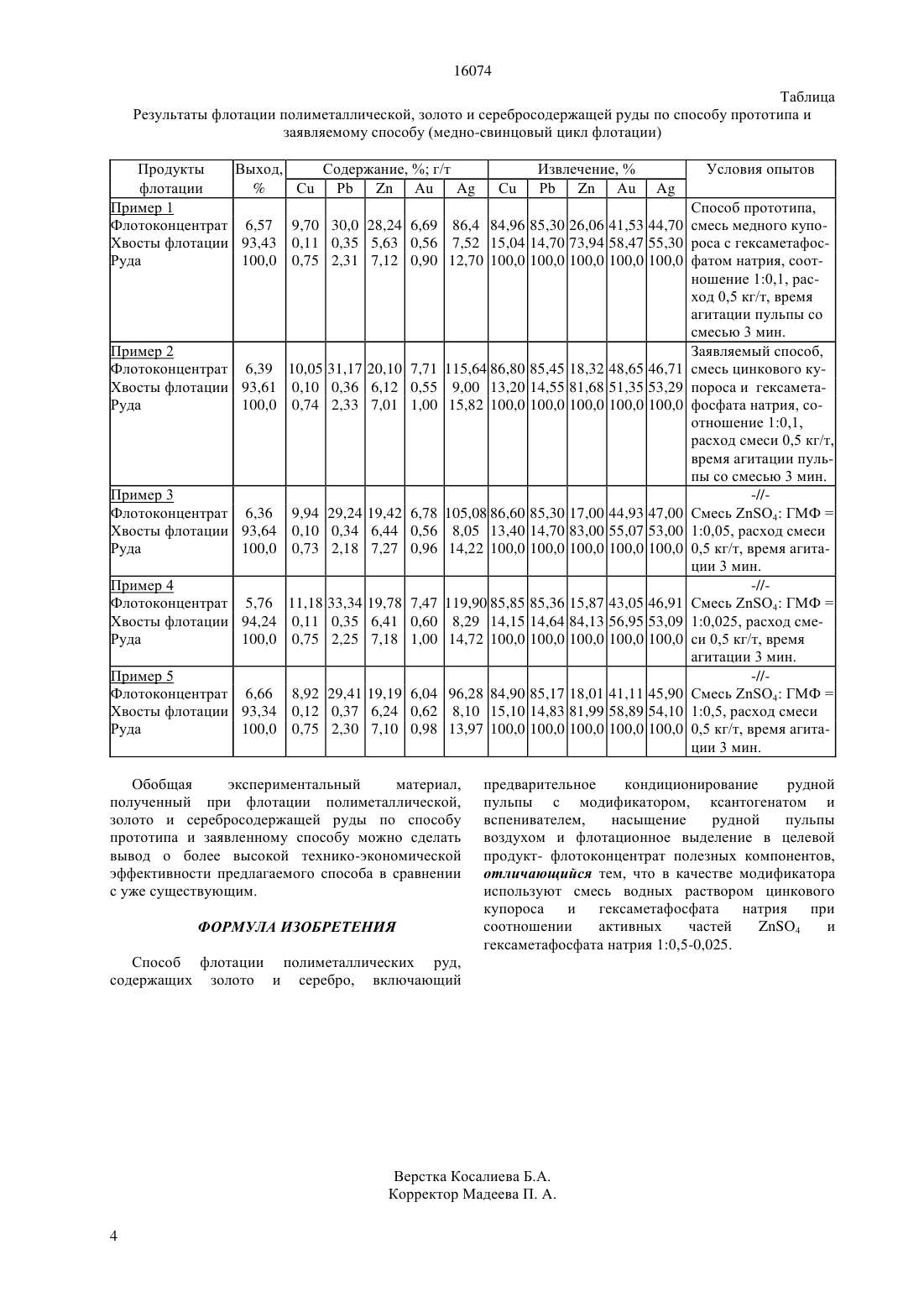

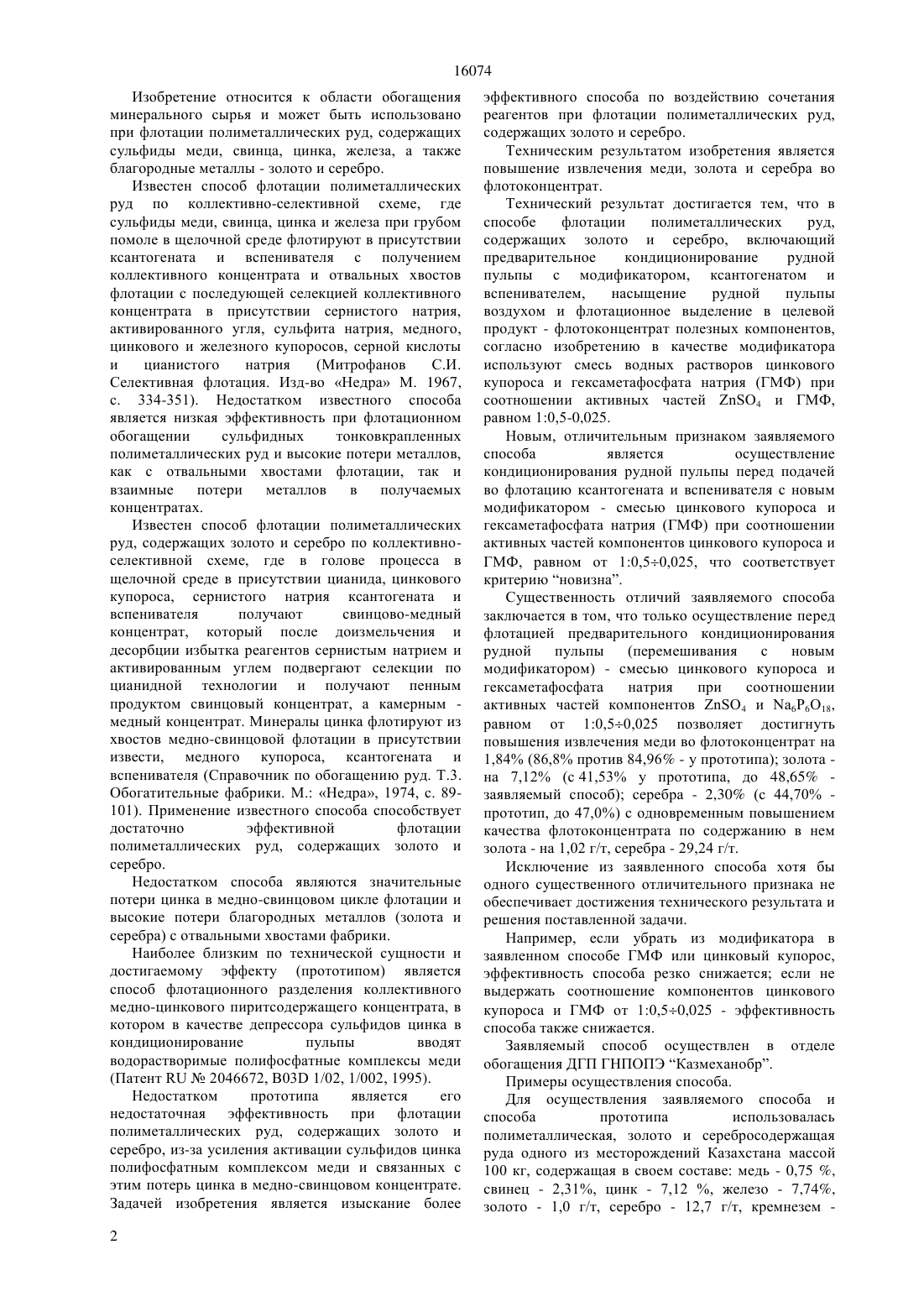

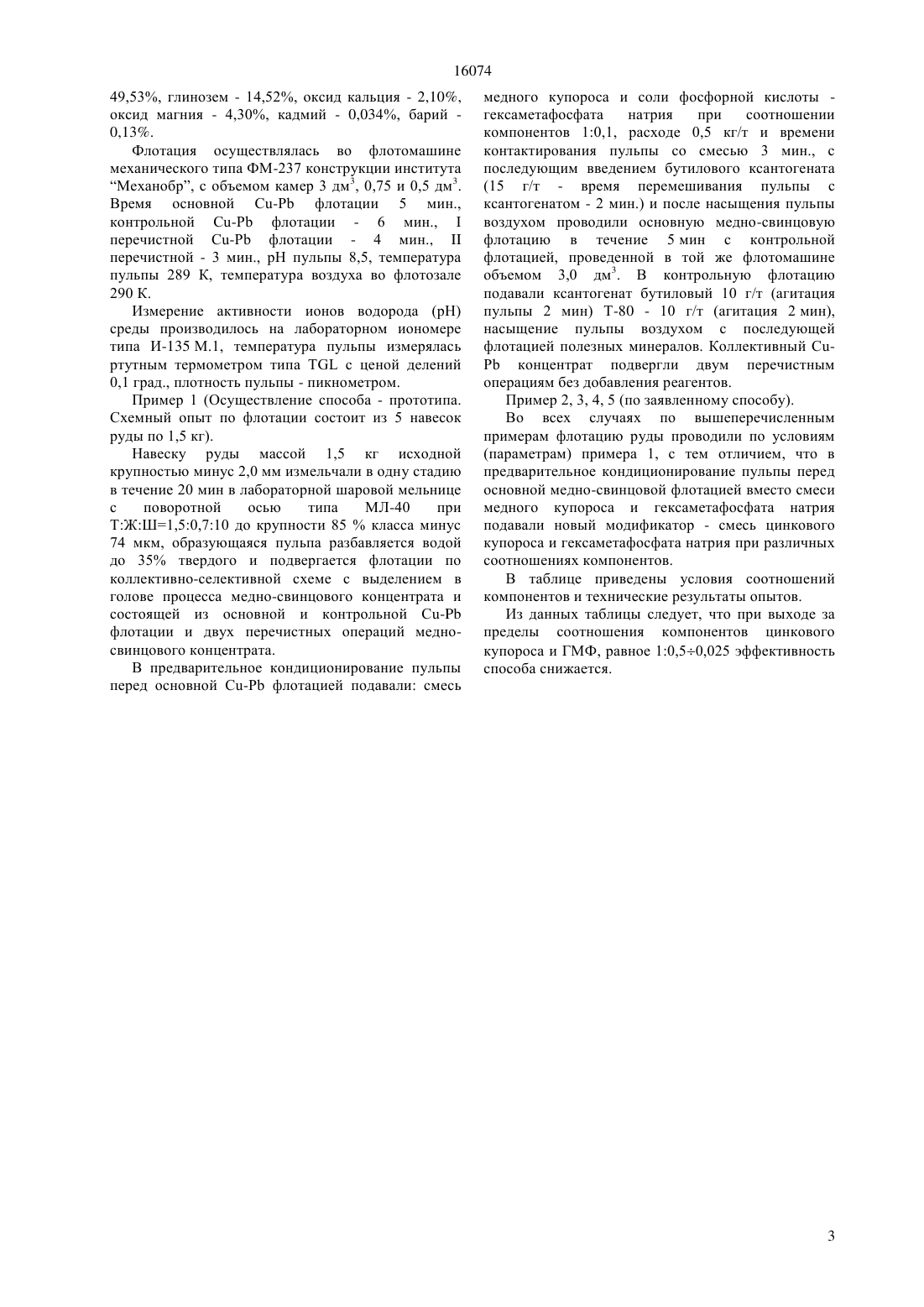

(51) 03 1/02 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к области флотационного обогащения полезных ископаемых. Оно может быть использовано при флотации шламистых тонковкрапленных полиметаллических руд, содержащих золото и серебро. Техническим результатом способа является повышение степени извлечения полезного компонента в концентрат, например, золота,серебра, меди возрастает на 7,12 2,3 и 1,84 соответственно, при одновременном улучшении качества флотоконцентрата по извлекаемым компонентам. Способ флотации полиметаллических руд,содержащих золото и серебро,включает предварительное кондиционирование рудной пульпы с модификатором, ксантогенатом и вспенивателем,насыщение рудной пульпы воздухом и флотационное выделение в целевой продукт - флотоконцентрат полезных компонентов,при этом в качестве модификатора используют смесь водных растворов цинкового купороса и гексаметафосфата натрия (ГМФ) при соотношении активных частей 4 и ГМФ, равном 10,5-0,025.(72) Якименко Петр Михайлович Клец Александр Николаевич Космухамбетов Александр Равильевич Ли Эра Менгуковна Петров Иннокентий Анатольевич(73) Дочернее государственное предприятие Государственное Научно-производственное объединение промышленной экологии Казмеханобр Республиканского государственного предприятия (на праве хозяйственного ведения) Национальный центр по комплексной переработке минерального сырья Республики Казахстан Министерства энергетики и минеральных ресурсов Республики Казахстан(54) СПОСОБ ФЛОТАЦИИ ПОЛИМЕТАЛЛИЧЕСКИХ РУД, СОДЕРЖАЩИХ ЗОЛОТО И СЕРЕБРО 16074 Изобретение относится к области обогащения минерального сырья и может быть использовано при флотации полиметаллических руд, содержащих сульфиды меди, свинца, цинка, железа, а также благородные металлы - золото и серебро. Известен способ флотации полиметаллических руд по коллективно-селективной схеме, где сульфиды меди, свинца, цинка и железа при грубом помоле в щелочной среде флотируют в присутствии ксантогената и вспенивателя с получением коллективного концентрата и отвальных хвостов флотации с последующей селекцией коллективного концентрата в присутствии сернистого натрия,активированного угля, сульфита натрия, медного,цинкового и железного купоросов, серной кислоты и цианистого натрия(Митрофанов С.И. Селективная флотация. Изд-во Недра М. 1967,с. 334-351). Недостатком известного способа является низкая эффективность при флотационном обогащении сульфидных тонковкрапленных полиметаллических руд и высокие потери металлов,как с отвальными хвостами флотации, так и взаимные потери металлов в получаемых концентратах. Известен способ флотации полиметаллических руд, содержащих золото и серебро по коллективноселективной схеме, где в голове процесса в щелочной среде в присутствии цианида, цинкового купороса, сернистого натрия ксантогената и вспенивателя получают свинцово-медный концентрат, который после доизмельчения и десорбции избытка реагентов сернистым натрием и активированным углем подвергают селекции по цианидной технологии и получают пенным продуктом свинцовый концентрат, а камерным медный концентрат. Минералы цинка флотируют из хвостов медно-свинцовой флотации в присутствии извести, медного купороса, ксантогената и вспенивателя (Справочник по обогащению руд. Т.3. Обогатительные фабрики. М. Недра, 1974, с. 89101). Применение известного способа способствует достаточно эффективной флотации полиметаллических руд, содержащих золото и серебро. Недостатком способа являются значительные потери цинка в медно-свинцовом цикле флотации и высокие потери благородных металлов (золота и серебра) с отвальными хвостами фабрики. Наиболее близким по технической сущности и достигаемому эффекту (прототипом) является способ флотационного разделения коллективного медно-цинкового пиритсодержащего концентрата, в котором в качестве депрессора сульфидов цинка в кондиционирование пульпы вводят водорастворимые полифосфатные комплексы меди(Патент 2046672, В 03 1/02, 1/002, 1995). Недостатком прототипа является его недостаточная эффективность при флотации полиметаллических руд, содержащих золото и серебро, из-за усиления активации сульфидов цинка полифосфатным комплексом меди и связанных с этим потерь цинка в медно-свинцовом концентрате. Задачей изобретения является изыскание более 2 эффективного способа по воздействию сочетания реагентов при флотации полиметаллических руд,содержащих золото и серебро. Техническим результатом изобретения является повышение извлечения меди, золота и серебра во флотоконцентрат. Технический результат достигается тем, что в способе флотации полиметаллических руд,содержащих золото и серебро, включающий предварительное кондиционирование рудной пульпы с модификатором, ксантогенатом и вспенивателем,насыщение рудной пульпы воздухом и флотационное выделение в целевой продукт - флотоконцентрат полезных компонентов,согласно изобретению в качестве модификатора используют смесь водных растворов цинкового купороса и гексаметафосфата натрия (ГМФ) при соотношении активных частей 4 и ГМФ,равном 10,5-0,025. Новым, отличительным признаком заявляемого способа является осуществление кондиционирования рудной пульпы перед подачей во флотацию ксантогената и вспенивателя с новым модификатором - смесью цинкового купороса и гексаметафосфата натрия (ГМФ) при соотношении активных частей компонентов цинкового купороса и ГМФ, равном от 10,50,025, что соответствует критерию новизна. Существенность отличий заявляемого способа заключается в том, что только осуществление перед флотацией предварительного кондиционирования рудной пульпы(перемешивания с новым модификатором) - смесью цинкового купороса и гексаметафосфата натрия при соотношении активных частей компонентов 4 и а 6 Р 6 О 18,равном от 10,50,025 позволяет достигнуть повышения извлечения меди во флотоконцентрат на 1,84 (86,8 против 84,96 - у прототипа) золота на 7,12 (с 41,53 у прототипа, до 48,65 заявляемый способ) серебра - 2,30 (с 44,70 прототип, до 47,0) с одновременным повышением качества флотоконцентрата по содержанию в нем золота - на 1,02 г/т, серебра - 29,24 г/т. Исключение из заявленного способа хотя бы одного существенного отличительного признака не обеспечивает достижения технического результата и решения поставленной задачи. Например, если убрать из модификатора в заявленном способе ГМФ или цинковый купорос,эффективность способа резко снижается если не выдержать соотношение компонентов цинкового купороса и ГМФ от 10,50,025 - эффективность способа также снижается. Заявляемый способ осуществлен в отделе обогащения ДГП ГНПОПЭ Казмеханобр. Примеры осуществления способа. Для осуществления заявляемого способа и способа прототипа использовалась полиметаллическая, золото и серебросодержащая руда одного из месторождений Казахстана массой 100 кг, содержащая в своем составе медь - 0,75 ,свинец - 2,31, цинк - 7,12 , железо - 7,74,золото - 1,0 г/т, серебро - 12,7 г/т, кремнезем 16074 49,53, глинозем - 14,52, оксид кальция - 2,10,оксид магния - 4,30, кадмий - 0,034, барий 0,13. Флотация осуществлялась во флотомашине механического типа ФМ-237 конструкции института Механобр, с объемом камер 3 дм 3, 0,75 и 0,5 дм 3. Время основной - флотации 5 мин.,контрольной - флотации - 6 мин.,перечистной - флотации - 4 мин.,перечистной - 3 мин., рН пульпы 8,5, температура пульпы 289 К, температура воздуха во флотозале 290 К. Измерение активности ионов водорода (рН) среды производилось на лабораторном иономере типа И-135 М.1, температура пульпы измерялась ртутным термометром типас ценой делений 0,1 град., плотность пульпы - пикнометром. Пример 1 (Осуществление способа - прототипа. Схемный опыт по флотации состоит из 5 навесок руды по 1,5 кг). Навеску руды массой 1,5 кг исходной крупностью минус 2,0 мм измельчали в одну стадию в течение 20 мин в лабораторной шаровой мельнице с поворотной осью типа МЛ-40 при ТЖШ 1,50,710 до крупности 85 класса минус 74 мкм, образующаяся пульпа разбавляется водой до 35 твердого и подвергается флотации по коллективно-селективной схеме с выделением в голове процесса медно-свинцового концентрата и состоящей из основной и контрольной флотации и двух перечистных операций медносвинцового концентрата. В предварительное кондиционирование пульпы перед основной - флотацией подавали смесь медного купороса и соли фосфорной кислоты гексаметафосфата натрия при соотношении компонентов 10,1, расходе 0,5 кг/т и времени контактирования пульпы со смесью 3 мин., с последующим введением бутилового ксантогената(15 г/т - время перемешивания пульпы с ксантогенатом - 2 мин.) и после насыщения пульпы воздухом проводили основную медно-свинцовую флотацию в течение 5 мин с контрольной флотацией, проведенной в той же флотомашине объемом 3,0 дм 3. В контрольную флотацию подавали ксантогенат бутиловый 10 г/т (агитация пульпы 2 мин) Т-80 - 10 г/т (агитация 2 мин),насыщение пульпы воздухом с последующей флотацией полезных минералов. Коллективныйконцентрат подвергли двум перечистным операциям без добавления реагентов. Пример 2, 3, 4, 5 (по заявленному способу). Во всех случаях по вышеперечисленным примерам флотацию руды проводили по условиям(параметрам) примера 1, с тем отличием, что в предварительное кондиционирование пульпы перед основной медно-свинцовой флотацией вместо смеси медного купороса и гексаметафосфата натрия подавали новый модификатор - смесь цинкового купороса и гексаметафосфата натрия при различных соотношениях компонентов. В таблице приведены условия соотношений компонентов и технические результаты опытов. Из данных таблицы следует, что при выходе за пределы соотношения компонентов цинкового купороса и ГМФ, равное 10,50,025 эффективность способа снижается. 16074 Таблица Результаты флотации полиметаллической, золото и серебросодержащей руды по способу прототипа и заявляемому способу (медно-свинцовый цикл флотации) Продукты Выход,Содержание,г/т флотации Способ прототипа,84,96 85,30 26,06 41,53 44,70 смесь медного купо 15,04 14,70 73,94 58,47 55,30 роса с гексаметафос 100,0 100,0 100,0 100,0 100,0 фатом натрия, соотношение 10,1, расход 0,5 кг/т, время агитации пульпы со смесью 3 мин. Заявляемый способ,115,64 86,80 85,45 18,32 48,65 46,71 смесь цинкового ку 9,00 13,20 14,55 81,68 51,35 53,29 пороса и гексамета 15,82 100,0 100,0 100,0 100,0 100,0 фосфата натрия, соотношение 10,1,расход смеси 0,5 кг/т,время агитации пульпы со смесью 3 мин. Обобщая экспериментальный материал,полученный при флотации полиметаллической,золото и серебросодержащей руды по способу прототипа и заявленному способу можно сделать вывод о более высокой технико-экономической эффективности предлагаемого способа в сравнении с уже существующим. ФОРМУЛА ИЗОБРЕТЕНИЯ предварительное кондиционирование рудной пульпы с модификатором, ксантогенатом и вспенивателем,насыщение рудной пульпы воздухом и флотационное выделение в целевой продукт- флотоконцентрат полезных компонентов,отличающийся тем, что в качестве модификатора используют смесь водных раствором цинкового купороса и гексаметафосфата натрия при соотношении активных частей О 4 и гексаметафосфата натрия 10,5-0,025. Способ флотации полиметаллических руд,содержащих золото и серебро, включающий
