Модифицирующая добавка для детергентной композиции, способ ее получения, сферические согранулы, способ их получения и детергентная композиция

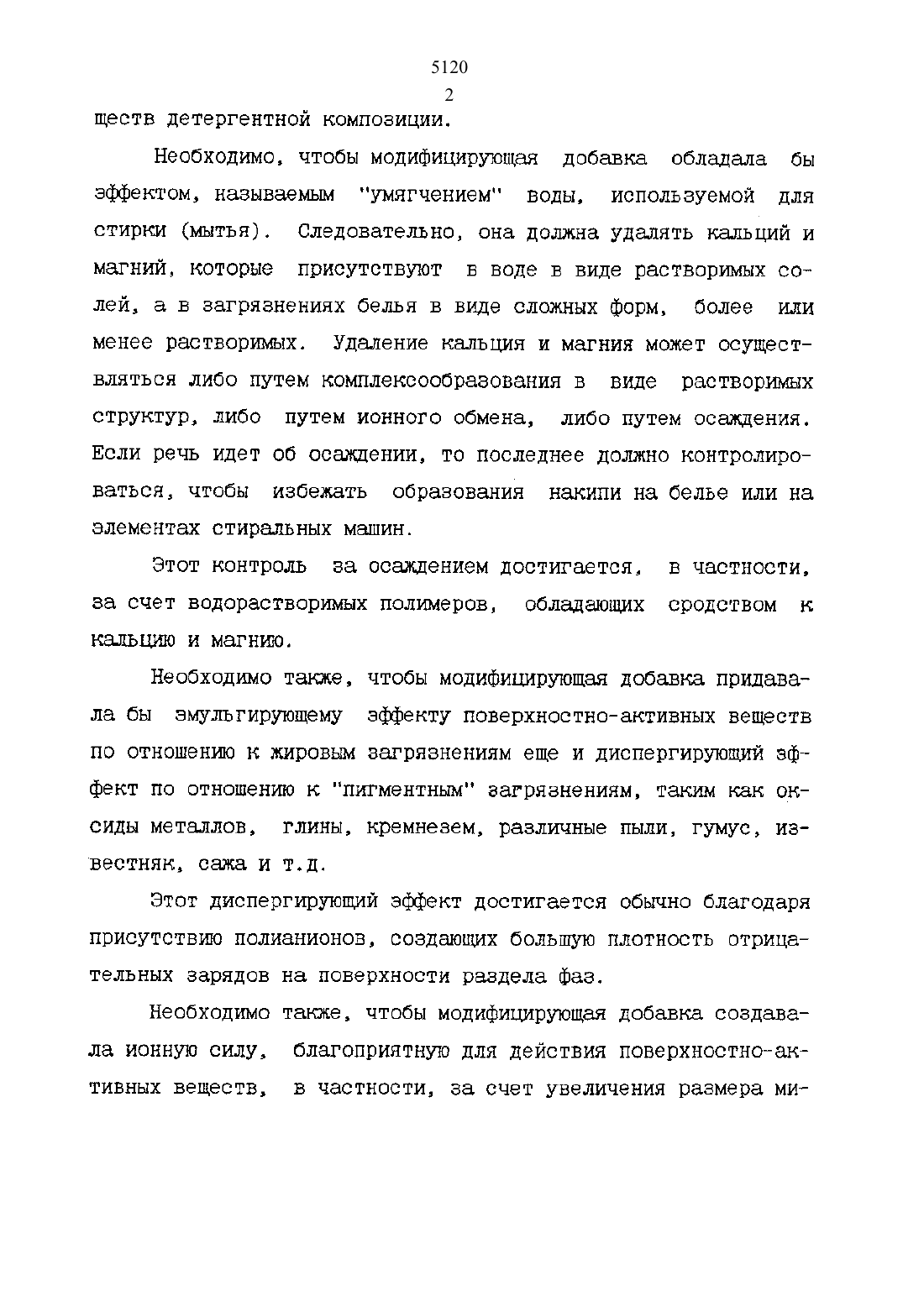

Необходимо, чтобы модифицируюшая добавка обладала бы эффектом, называемм умнгчением воды, используемой для стирки (мтья). Следовательно, она Должна удалять кальций и магний, которые присутствуют в воде в виде растворимых сот лей, а в загрязненинх белья в виде сложных форм, более или менее растворимых. Удаление кальция и магния может осуществляться либо путем комплексообразования в виде растворимых структур, либо путем ионного обмена, либо путем осаждения. Если речь идет об осаждении, то последнее должно контролироваться, чтобы избежать образования накипи На белье или на элементах стиральных машин.Этот контроль за осаждением достигается, в частности,за счет водорастворимых полимеров, обладающих сродством к кальцию и магнию.Необходимо также, чтобы модифиЦИрУЮЩая добавка придавала бы змульгирующему эффекту поверхностноактивных веществ по отношени к жировым загрязнениям еще и диспергирУЮЩИй аффект по отношению к пигментным загрязнениям, таким как ок СИДЫ металлов, ГЛИНЫ кремнезем, различные ПЫЛИ, ГУМУС ИЗ вестник, сажа И Т.Д.Этот диспергирующий аффект достигается обычно благодаря присутствию полианионов создающих большую плотность отрицательных зарядсв на поверхности раздела фаз.Необходимо также, чтобы модифицирующая добавка создавала ионную силу, благоприятную для действия поверхностно-ак ТИВНЫХ ВЕЩЕСТВ, В частности, за СЧЕТ УВВЛИЧЭНИН размера МИНеобходимо также, чтобы она создавала ионы ОН для омыления жиров и для увеличения отрицательных поверхностных за рядов на текстильной поверхности И на частицах загрязнений.Силикаты уже давно рассматриваются как хорошие детергентные добавки, однако в настоящее время они мало используе ются в бесфосфатных композициях для стирки белья.Наиболее используемыми в этой области применения силикатами являются те которые имеют молярное отношение 5102/Надо, заключенное между 1,6 и 2,4, они поставляются в торговлю либо в виде концентрированных растворов в воде с концентрацией по сухому остатку примерно З 545 весовых Х,либо в виде тонкоизмельченного порошка силиката, в случае неооходиости спрессованного. ц .Номерческие концентрированные растворы чаше всего приготавливаются исходя из полностью аморфного силиката, называемого стеклоооразным а также жидким (растворимы) стеклом.Эти жидкие стекла растворяются в воде в автоклаве под давлением при температуре 14 ОС. Получают таким образом коммерческие растворы, имеющие приерно 45 весовых 2 сухого остатка для силиката с отношением 2 и примерно 35 весовых 2 для силиката с отношением 3,5.концентрированные силикатные растворы при помощи устройства вводятся в водную суспензию, содержащю другие компоненты раствора детергента. суспензия затем сушится путем4 другими компонентами, содержит в таком случае не более 20ассоциированной воды по отношению к своему сухому весу, и даже меньше.Что касается коммерческого порошкообразного силиката,то он получается в результате сушки путем распыления концентрированных растворов стекшообразного силиката необходимо сохранять от 20 до 22 весовых 1 воды относительно конечного продукта, чтобы обеспечить хорошую растворимость указанного продукта.Было установлено, что, когда онрастворяется в моющем растворе в соотношении от 1 до 3 г/литр, то этот порошкообразный силикат, который содержит только от 20 до 22 весовых Х ассоциированной воды (относительно конечного продукта),обладает лишь слабыми модифицируюшими свойствами.Действительно, этот порошкообразный силикат, переведенный в раствор, образует в основном мономерные кремневые структуры с формулой 51(ОХ)4, где Х представляет собой Н или На, которые не обладают модифицируюшим действием. Такие мономерные структуры могут повторно ассоциироваться дрУг с другом с образованием полианионов только в том случае, если концентрация силиката составляет, по меньшей мере, от 50 до 500 г/литр, и то медленно.Такие концентрации силиката, а также медленная кинетика полимеризации мономерных структур не совместимы с условиями и с продолжительностью стирки в стиральной машине.тВсе то, что было установлено для порошка, содержащегоот 20 до 222 химически ассоциированной воды (относительно код(относительно сухого силиката), которые приготавливаются путем введения концентрированного силикатного раствора в суспензи с последующей сушкой.Фирмой-заявителем было установлено, что, когда силикат щелочного металла обогащен структурами, в которых атомы кремния находятся в виде 6112 и Цэ, то полианионные структуры,образуемые в результате разбавления до концентраций от 1 до З г/литр в моющей среде, имеют продолжительность жизни, достаточную, чтобы позволить им играть роль модифицирующей добавки при моющем действии.Выражение атомы кремния в виде Ц 2 и 03 обозначает степень ассоциации атомов кремния между собой Ц 2 означает, что каждый атом кремния участвует в двух связях 51051 причем две оставшиеся связи приходятся на концевые группы 510 Х, где Х представляет собой щелочной металл или Н аз означает, что каждый атом кремния участвует в трех связях 51 О 51, причем оставшаяся связь приходится на концевую группу 510 Х.Модифицирующая добавка для детергентной композиции,составляющая предмет изобретения, отличается тем, что она образована силикатом щелочного металла, В частности, натрия или калия, содержащим, по меньшей мере, 30, предпочтительно 50, атомов кремния В виде 93 и 03.Указанный силикат может иметь молярное отношение
