Элемент многослойной лёгкой строительной панели и способ его изготовления

Формула / Реферат

Изобретение относится к области наземного строительства, в частности к ограждающим конструкциям зданий и сооружений, а именно к стеновым панелям, панелям покрытий, перекрытий, и может использоваться при возведении многоэтажных зданий с несущим железобетонным, металлическим и деревянным каркасом для массовой и индивидуальной застройки, при реконструкции зданий, надстройках.

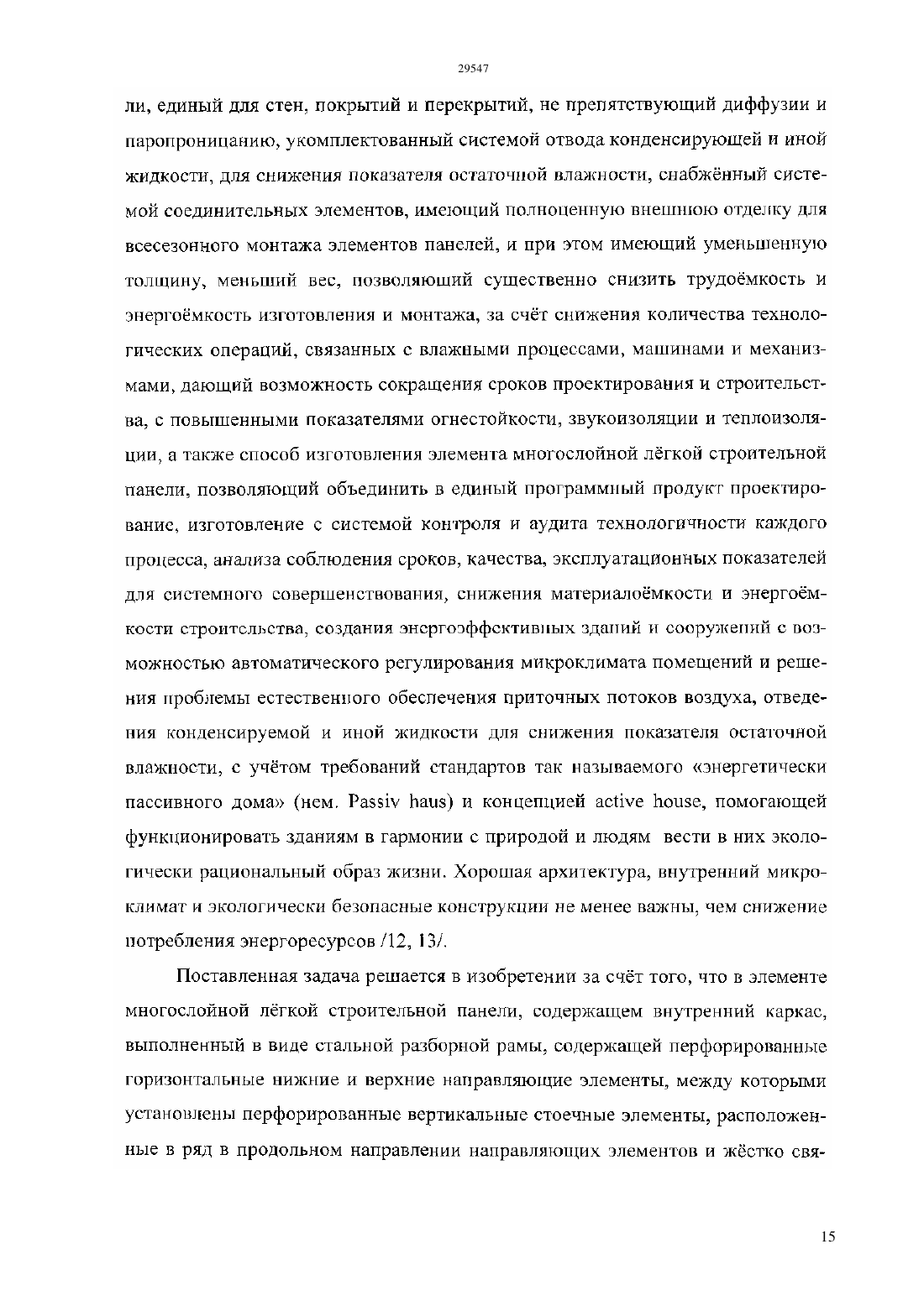

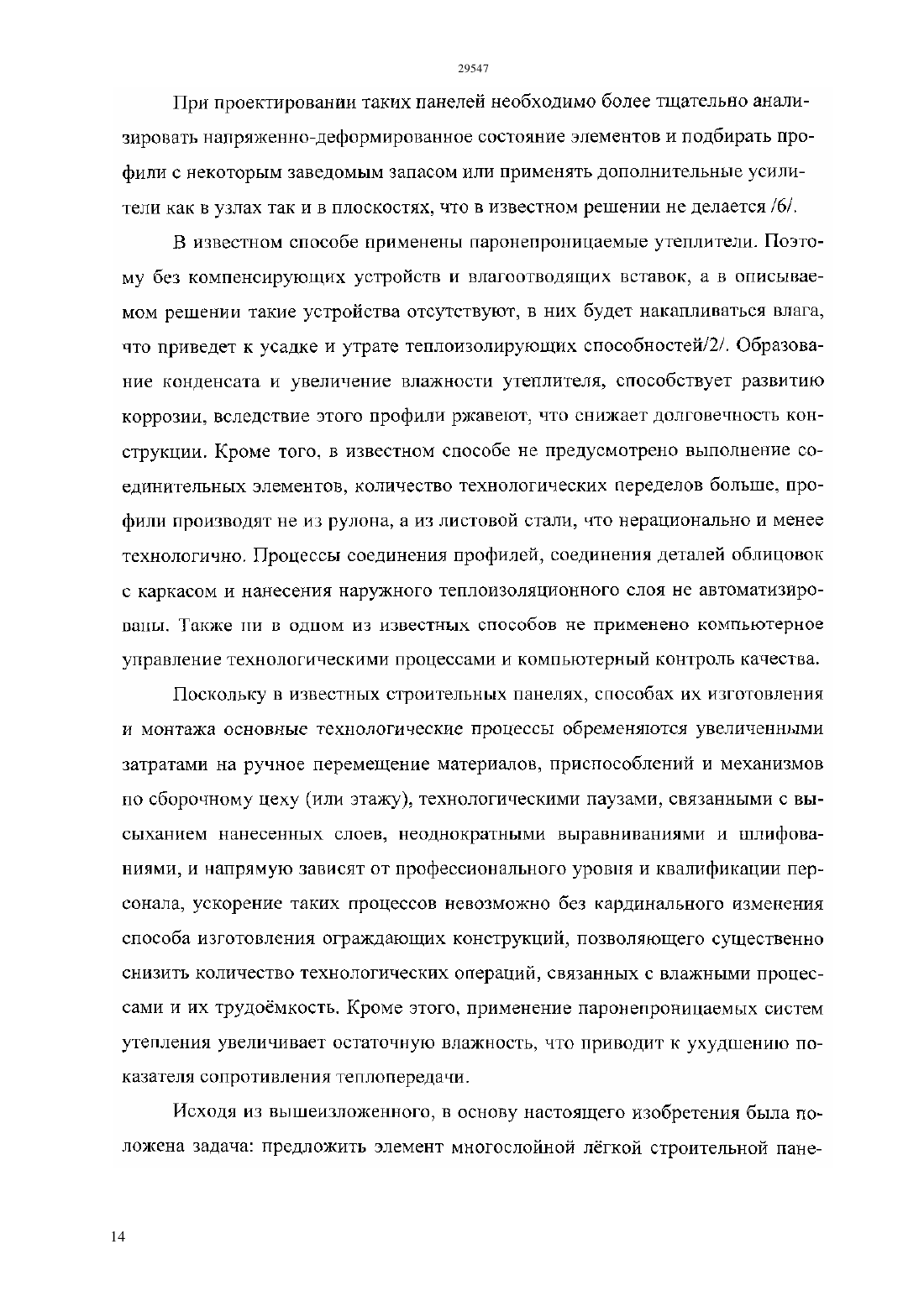

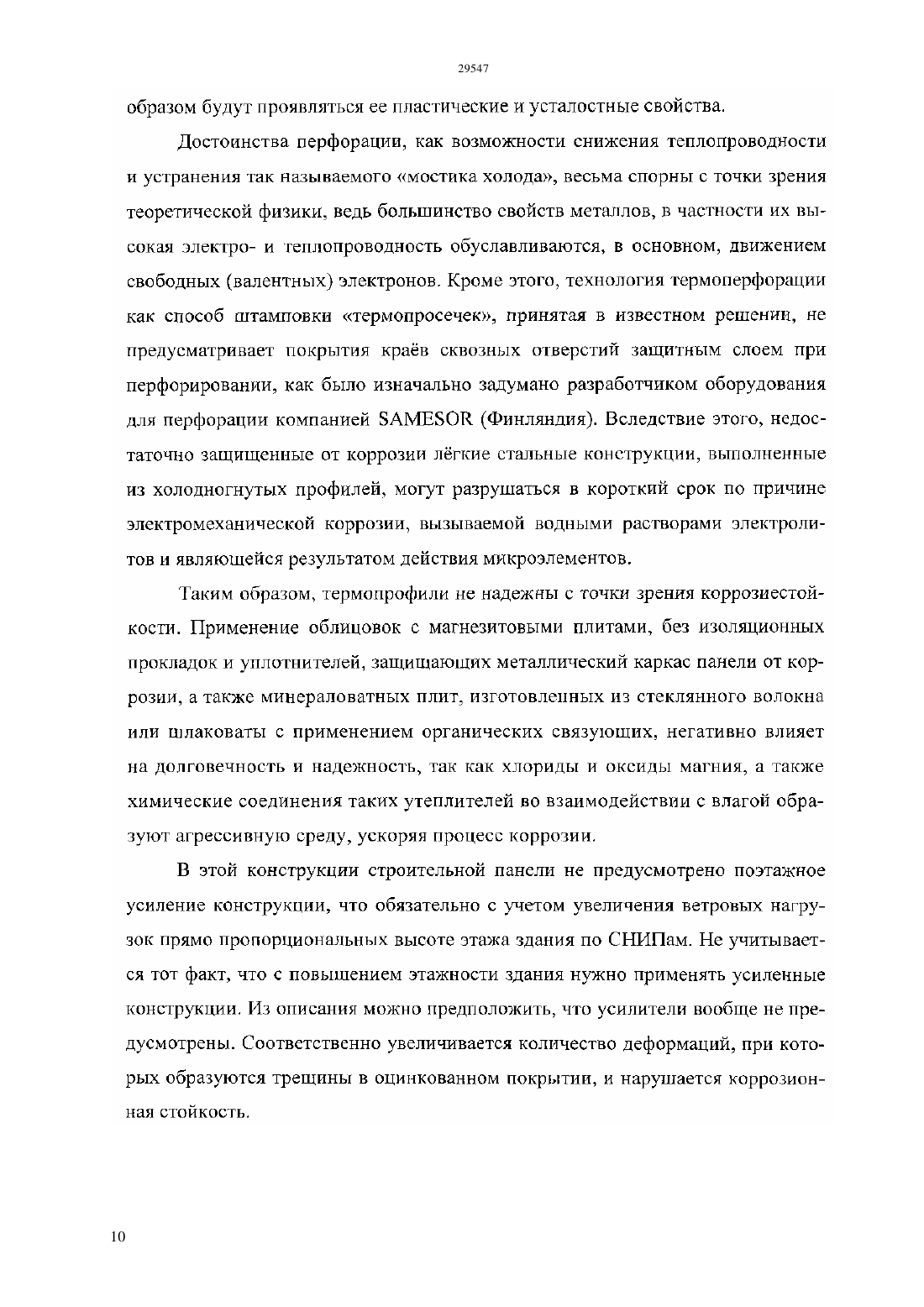

Задачей предлагаемого изобретения является создание элемента многослойной лёгкой строительной панели, единого для стен, покрытий и перекрытий, - не препятствующего диффузии и паропроницанию, укомплектованного системой отвода конденсирующей и иной жидкости для снижения показателя остаточной влажности, снабжённого системой соединительных элементов, имеющего полноценную внешнюю отделку для всесезонного монтажа элементов панелей, и при этом имеющего уменьшенную толщину, меньший вес, позволяющего существенно снизить трудоёмкость и энергоёмкость изготовления и монтажа за счёт снижения количества технологических операций, связанных с влажными процессами, машинами и механизмами, дающего возможность сокращения сроков проектирования и строительства, с повышенными показателями огнестойкости, звукоизоляции и теплоизоляции, а также создание способа изготовления элемента многослойной лёгкой строительной панели, позволяющего объединить в единый программный продукт проектирование, изготовление с системой контроля и аудита технологичности каждого процесса, анализа соблюдения сроков, качества, эксплуатационных показателей для системного совершенствования, снижения материалоёмкости и энергоёмкости строительства, создания энергоэффективных зданий и сооружений с возможностью автоматического регулирования микроклимата помещений и решения проблемы естественного обеспечения приточных потоков воздуха, отведения конденсируемой и иной жидкости для снижения показателя остаточной влажности, с учётом требований стандартов так называемого «энергетически пассивного дома» (нем. Passiv haus ) и концепцией active house, помогающей функционировать зданиям в гармонии с природой и людям вести в них экологически рациональный образ жизни. Хорошая архитектура, внутренний микроклимат и экологически безопасные конструкции не менее важны, чем снижение потребления энергоресурсов/12, 13/.

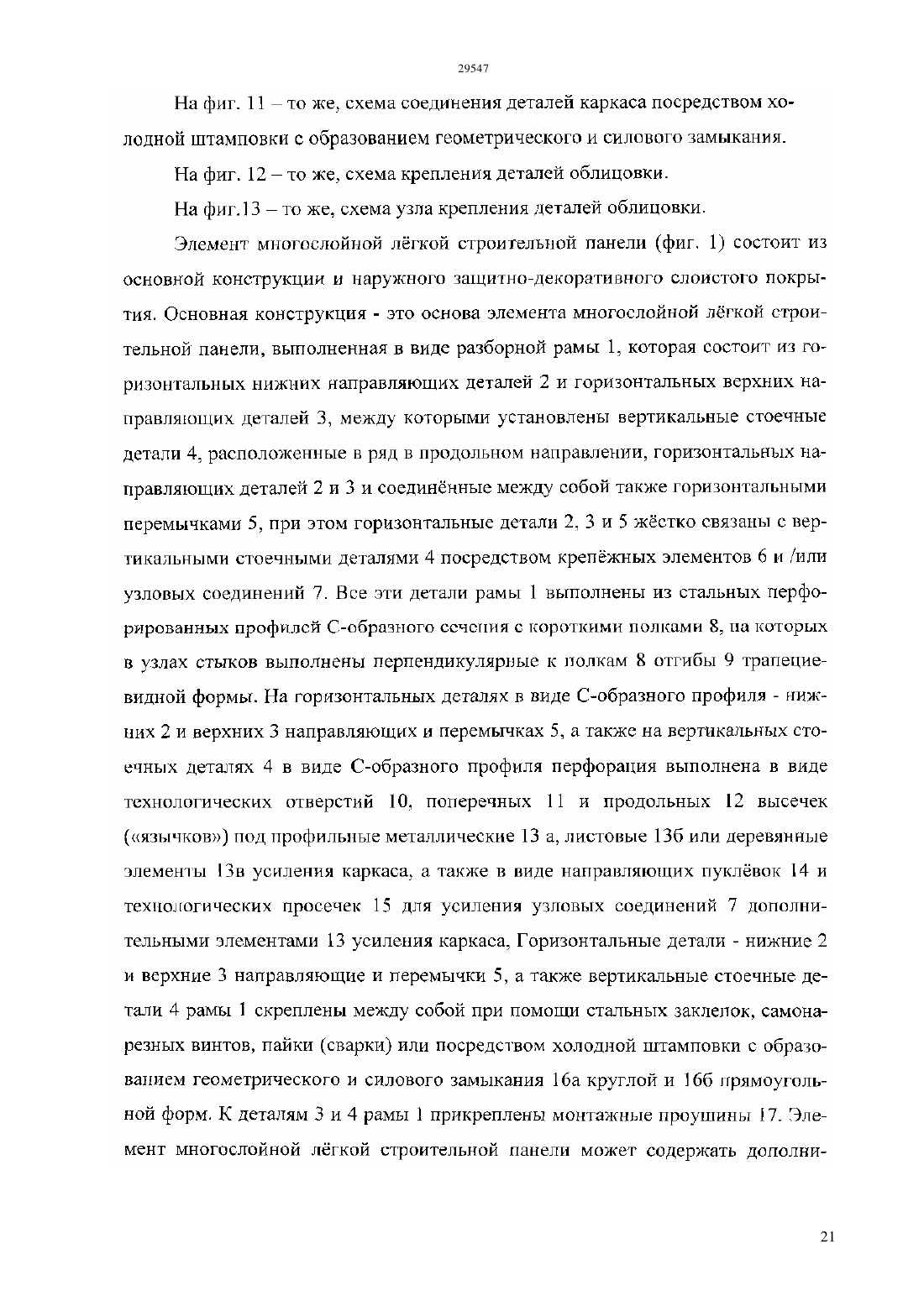

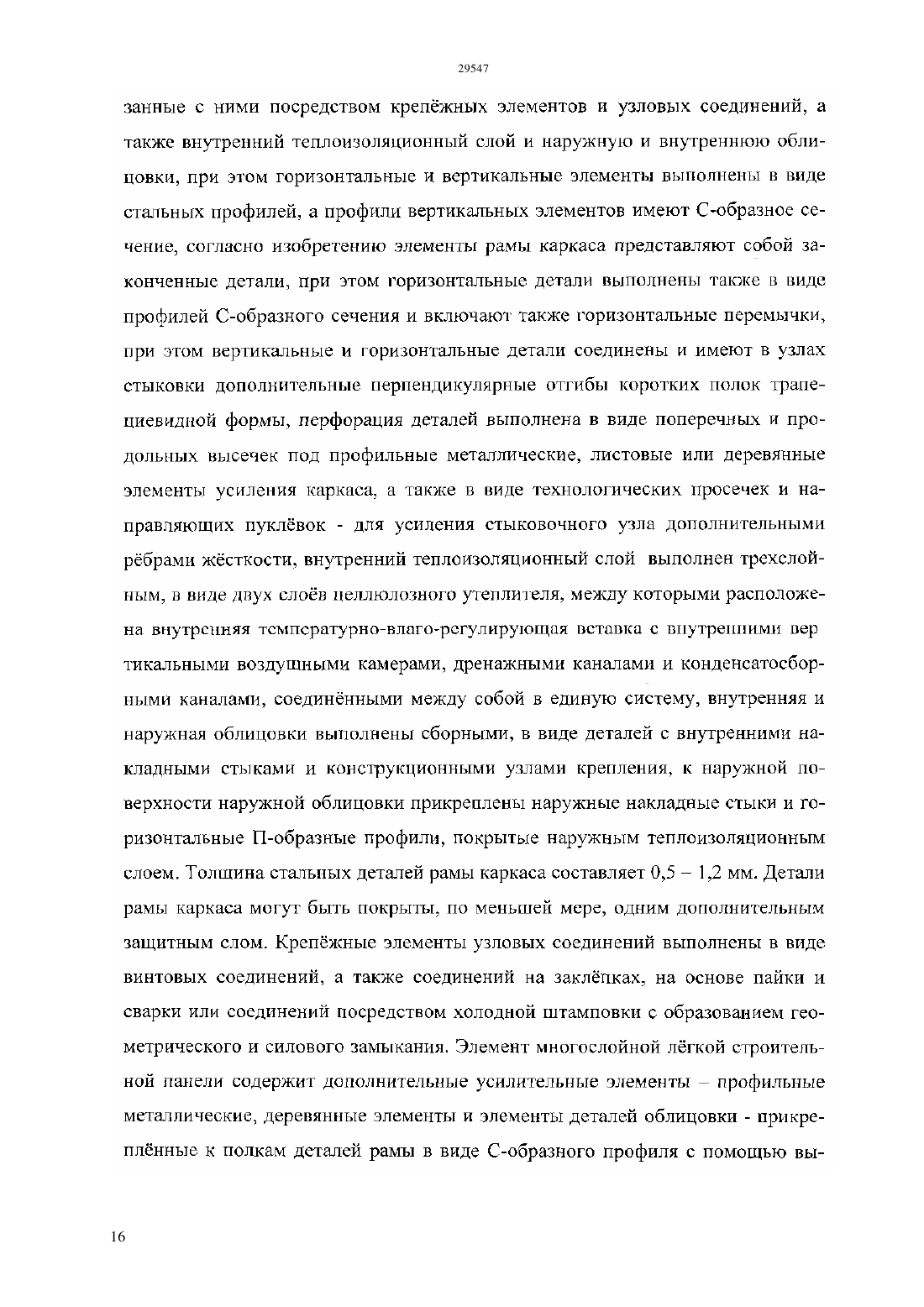

Поставленная задача решается в изобретении за счёт того, что в элементе многослойной лёгкой строительной панели, содержащем внутренний каркас, выполненный в виде стальной разборной рамы, содержащей перфорированные горизонтальные нижние и верхние направляющие элементы, между которыми установлены перфорированные вертикальные стоечные элементы, расположенные в ряд в продольном направлении направляющих элементов и жёстко связанные с ними посредством крепёжных элементов и узловых соединений, а также внутренний теплоизоляционный слой и наружную и внутреннюю облицовки, при этом горизонтальные и вертикальные элементы выполнены в виде стальных профилей, а профили вертикальных элементов имеют С-образное сечение, элементы рамы каркаса представляют собой законченные детали, при этом горизонтальные детали выполнены также в виде профилей С-образного сечения и включают также горизонтальные перемычки, при этом вертикальные и горизонтальные детали соединены и имеют в узлах стыковки дополнительные перпендикулярные отгибы коротких полок трапециевидной формы, перфорация деталей выполнена в виде поперечных и продольных высечек под профильные металлические, листовые или деревянные элементы усиления каркаса, а также в виде технологических просечек и направляющих пуклёвок - для усиления стыковочного узла дополнительными рёбрами жёсткости, внутренний теплоизоляционный слой выполнен трехслойным, в виде двух слоев целлюлозного утеплителя, между которыми расположена внутренняя температурно-влаго-регулирующая вставка с внутренними вертикальными воздушными камерами, дренажными каналами и конденсатосбориыми каналами, соединёнными между собой в единую 3

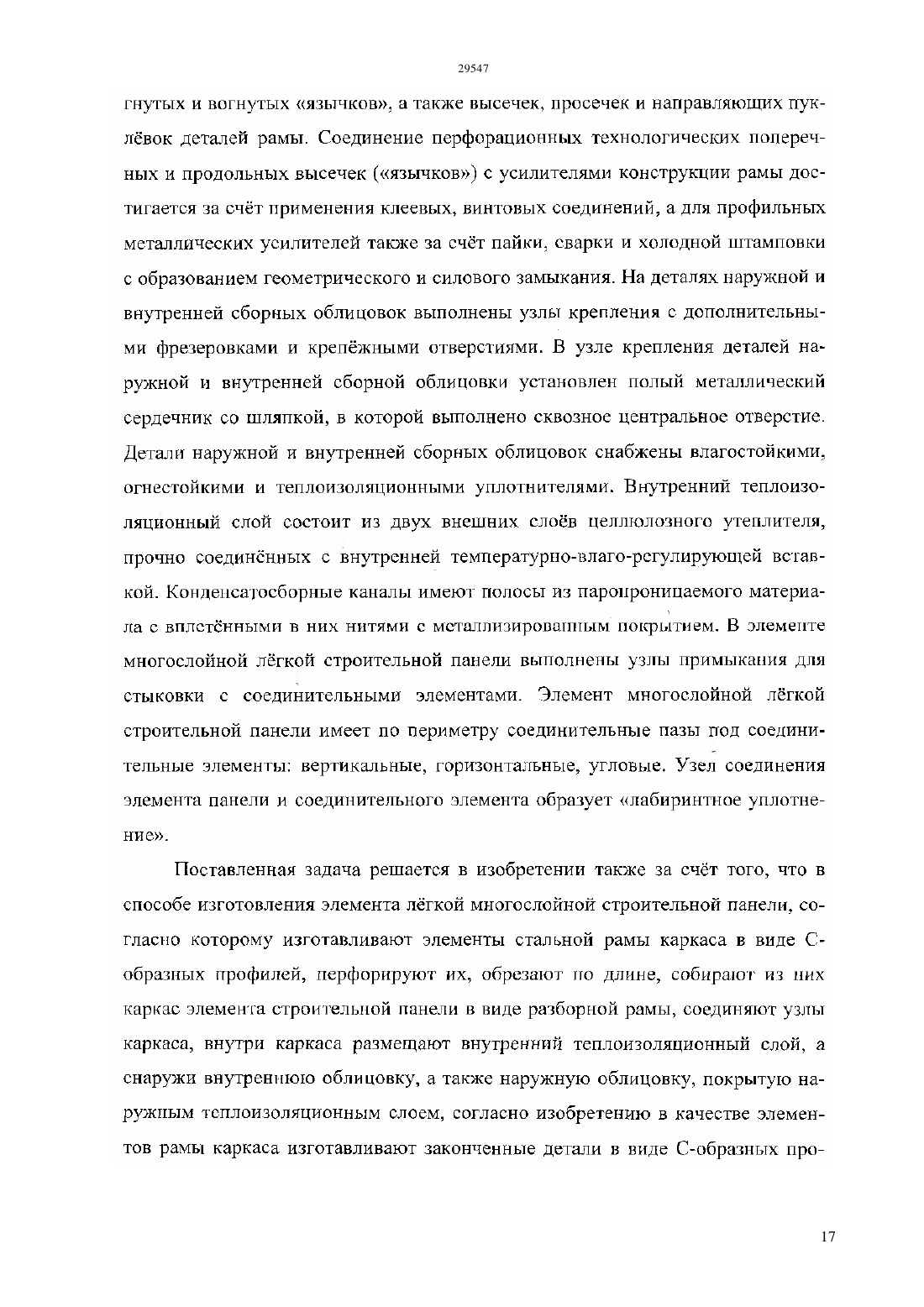

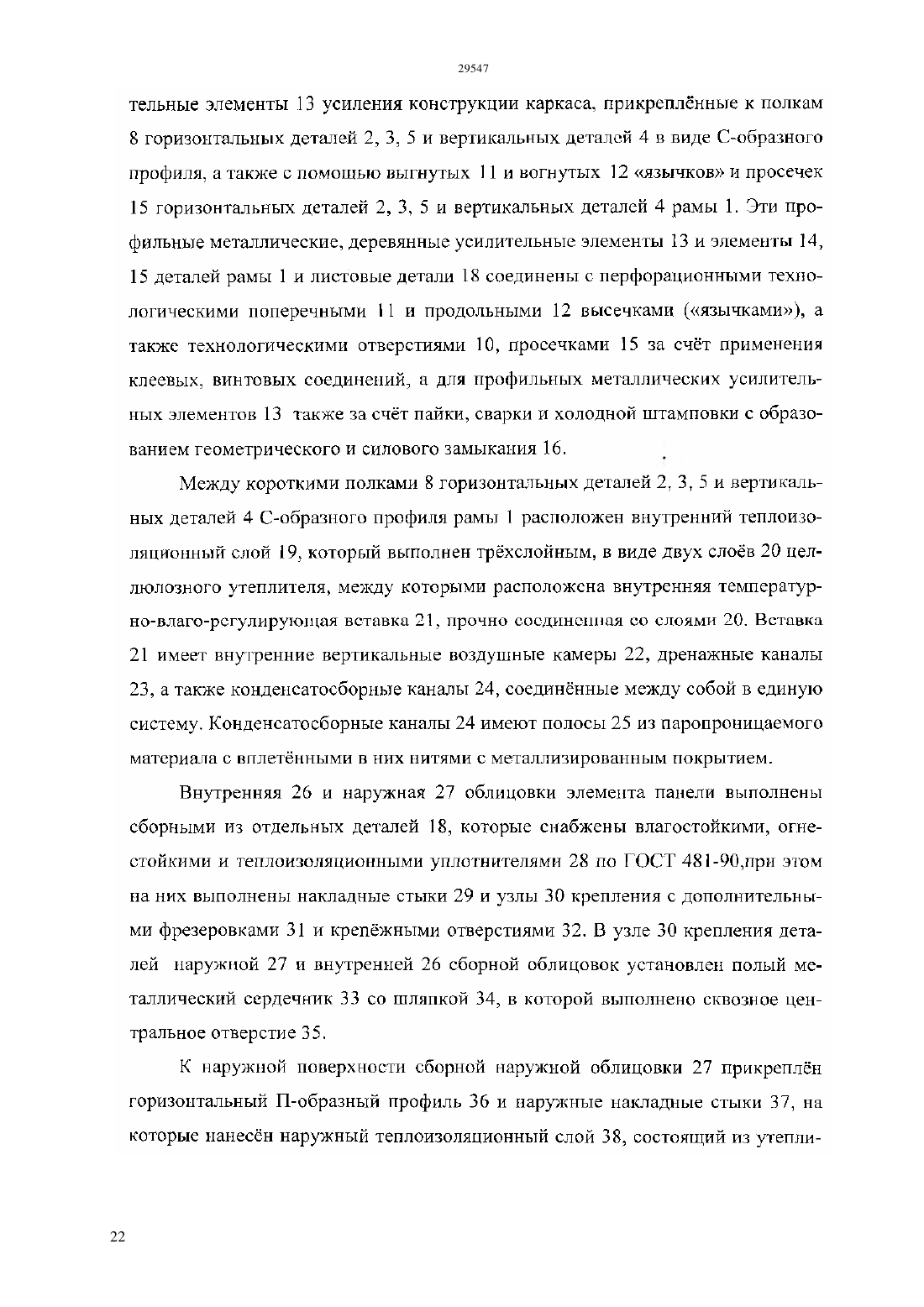

систему, внутренняя и наружная облицовки выполнены сборными, в виде деталей с внутренними накладными стыками и конструкционными узлами крепления, к наружной поверхности наружной облицовки прикреплены наружные накладные стыки и горизонтальные П-образные профили, покрытые наружным теплоизоляционным слоем. Толщина стальных деталей рамы каркаса составляет 0,5 - 1,2 мм. Детали рамы каркаса могут быть покрыты, по меньшей мере, одним дополнительным защитным слоем. Крепёжные элементы узловых соединений выполнены в виде винтовых соединений, а также соединений на заклёпках, на основе пайки и сварки или соединений посредством холодной штамповки с образованием геометрического и силового замыкания. Элемент многослойной лёгкой строительной панели содержит дополнительные усилительные элементы - профильные металлические, деревянные элементы и элементы деталей облицовки - прикреплённые к полкам деталей рамы в виде С-образного профиля с помощью выгнутых и вогнутых «язычков», а также высечек, просечек и направляющих пуклёвок деталей рамы. Соединение перфорационных технологических поперечных и продольных высечек («язычков») с усилителями конструкции рамы достигается за счёт применения клеевых, винтовых соединений, а для профильных металлических усилителей также за счёт пайки, сварки и холодной штамповки с образованием геометрического и силового замыкания. На деталях наружной и внутренней сборных облицовок выполнены узлы крепления с дополнительными фрезеровками и крепёжными отверстиями. В узле крепления деталей наружной и внутренней сборной облицовки установлен полый металлический сердечник со шляпкой, в которой выполнено сквозное центральное отверстие. Детали наружной и внутренней сборных облицовок снабжены влагостойкими, огнестойкими и теплоизоляционными уплотнителями. Внутренний теплоизоляционный слой состоит из двух внешних слоев целлюлозного утеплителя, прочно соединённых с внутренней температурно-влаго-регулирующей вставкой. Конденсатосборные каналы имеют полосы из иаропроницаемого материала с вплетёнными в них нитями с

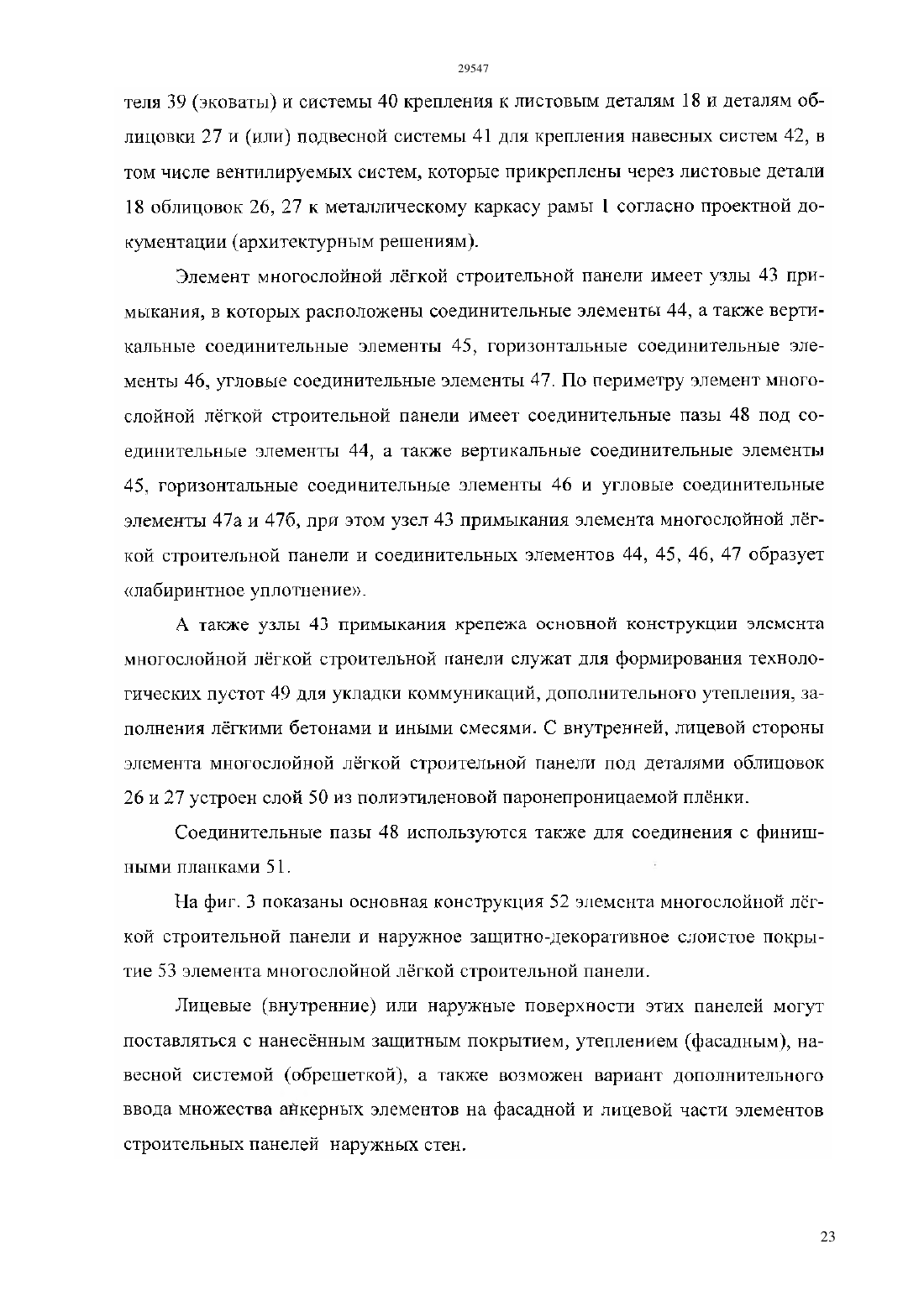

з металлизированным покрытием. В элементе многослойной лёгкой строительной панели выполнены узлы примыкания для стыковки с соединительными элементами. Элемент многослойной лёгкой строительной панели имеет по периметру соединительные пазы под соединительные элементы: вертикальные, горизонтальные, угловые. Узел соединения элемента панели и соединительного элемента образует «лабиринтное уплотнение».

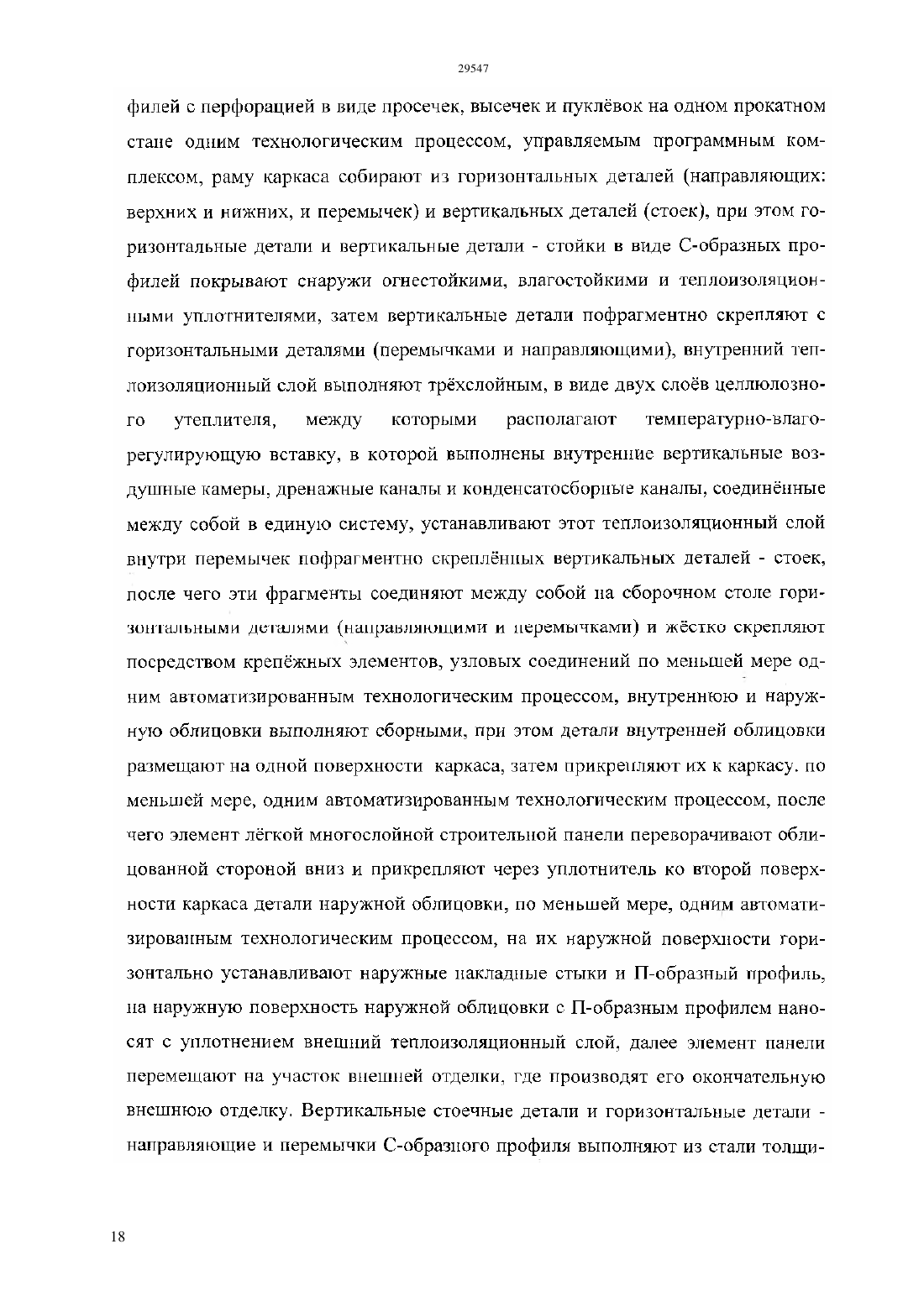

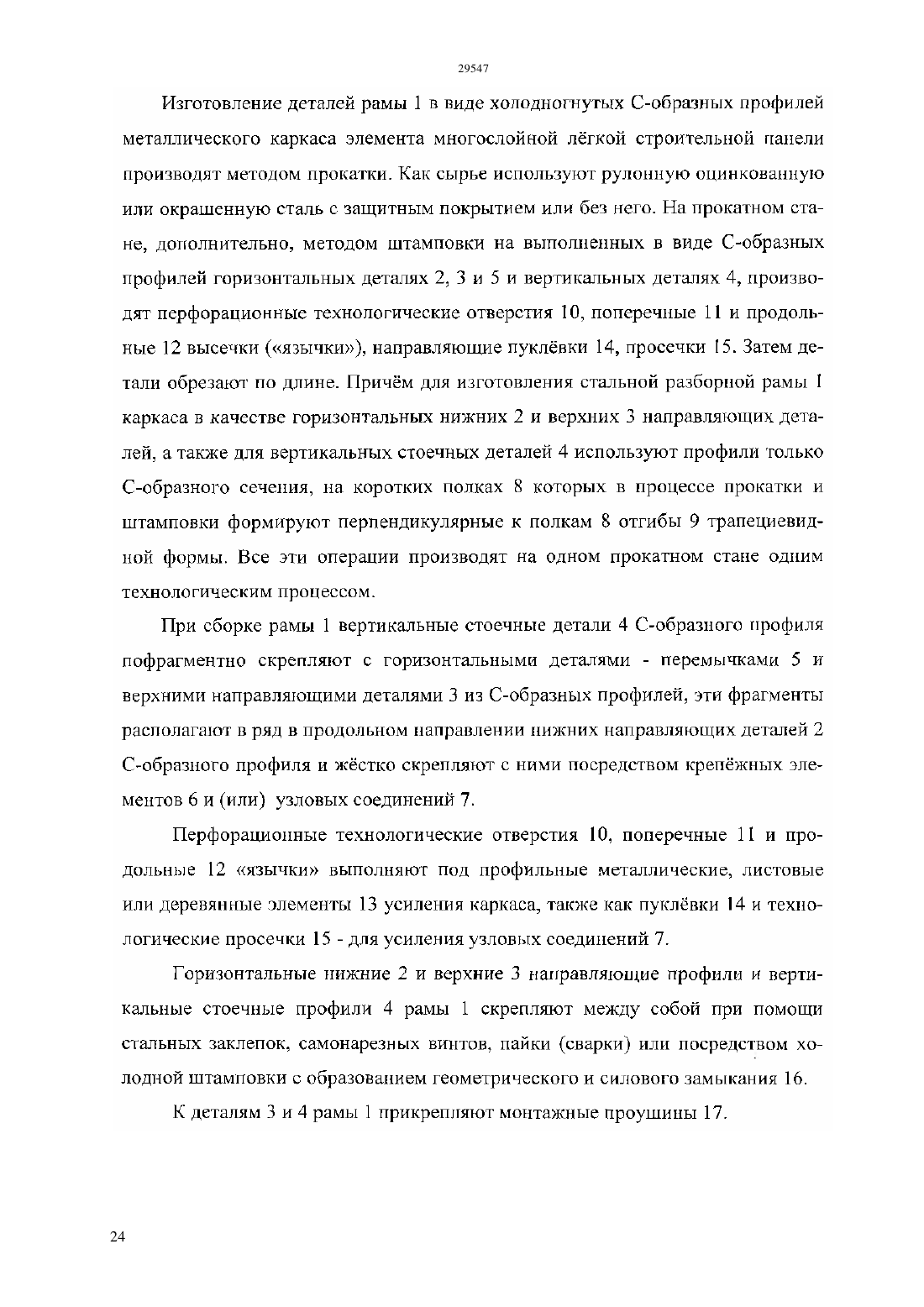

Поставленная задача решается в изобретении также за счёт того, что в способе изготовления элемента лёгкой многослойной строительной панели, согласно которому изготавливают элементы стальной рамы каркаса в виде Со­образных профилей, перфорируют их, обрезают по длине, собирают из них каркас элемента строительной панели в виде разборной рамы, соединяют узлы каркаса, внутри каркаса размещают внутренний теплоизоляционный слой, а снаружи внутреннюю облицовку, а также наружную облицовку, покрытую наружным теплоизоляционным слоем, в качестве элементов рамы каркаса изготавливают законченные детали в виде С-образных профилей с перфорацией в виде просечек, высечек и пуклёвок на одном прокатном стане одним технологическим процессом, управляемым программным комплексом, раму каркаса собирают из горизонтальных деталей (направляющих: верхних и нижних, и перемычек) и вертикальных деталей (стоек), при этом горизонтальные детали и вертикальные детали - стойки в виде С-образиых профилей покрывают снаружи огнестойкими, влагостойкими и теплоизоляционными уплотнителями, затем вертикальные детали иофрагментно скрепляют с горизонтальными деталями (перемычками и направляющими), внутренний теплоизоляционный слой выполняют трёхслойным, в виде двух слоев целлюлозного утеплителя, между которыми располагают температурно-влаго-регулирующую вставку, в которой выполнены внутренние вертикальные воздушные камеры, дренажные каналы и конденсатосборные каналы, соединённые между собой в единую систему, устанавливают этот теплоизоляционный слой внутри перемычек иофрагментно скреплённых вертикальных деталей - стоек, после чего эти фрагменты 5
5

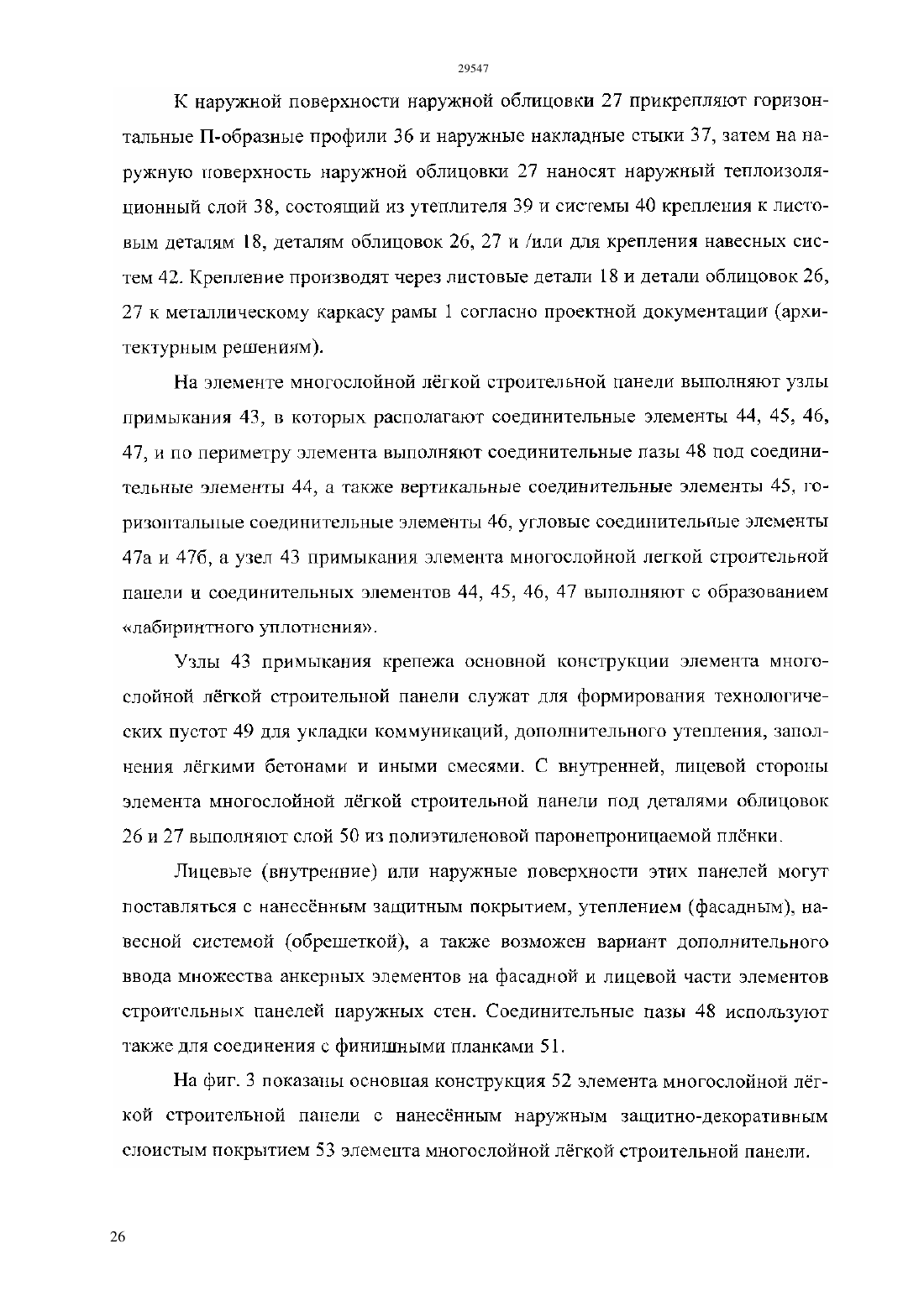

соединяют между собой на сборочном столе горизонтальными деталями (направляющими и перемычками) и жёстко скрепляют посредством крепёжных элементов, узловых соединений, по меньшей мере, одним автоматизированным технологическим процессом, внутреннюю и наружную облиповки выполняют сборными, при этом детали внутренней облицовки размещают на одной поверхности каркаса, затем прикрепляют их к каркасу, по меньшей мере, одним автоматизированным технологическим процессом, после чего элемент лёгкой многослойной строительной панели переворачивают облицованной стороной вниз и прикрепляют через уплотнитель ко второй поверхности каркаса детали наружной облиповки, по меньшей мере, одним автоматизированным технологическим процессом, па их наружной поверхности горизонтально устанавливают наружные накладные стыки и II-образный профиль, на наружную поверхность наружной облиповки с 11-образным профилем наносят с уплотнением внешний теплоизоляционный слой, далее элемент панели перемещают на участок внешней отделки, где производят его окончательную внешнюю отделку. Вертикальные стоечные детали и горизонтальные детали - направляющие и перемычки С-образного профиля выполняют из стали толщиной 0,5 - 1,2 мм с возможным последующим нанесением, по меньшей мере, одного дополнительного защитного слоя. На полках горизонтальных деталей - направляющих и перемычек в виде Со­образного профиля в узлах стыковки выполняют дополнительные вертикальные отгибы трапециевидной формы. Крепёжные элементы узловых соединений выполняют в виде винтовых соединений, а также соединений на заклёпках, на основе пайки и сварки или соединений посредством холодной штамповки с образованием геометрического и силового замыкания. На панели устанавливают дополнительные усилительные элементы, прикреплённые к полкам С-образных профилей горизонтальных и вертикальных деталей рамы с помощью выгнутых и вогнутых «язычков» (высечек), а также просечек и направляющих пуклёвок С-образных профилей деталей рамы, - профильные металлические, деревянные элементы и элементы деталей облицовки, по б

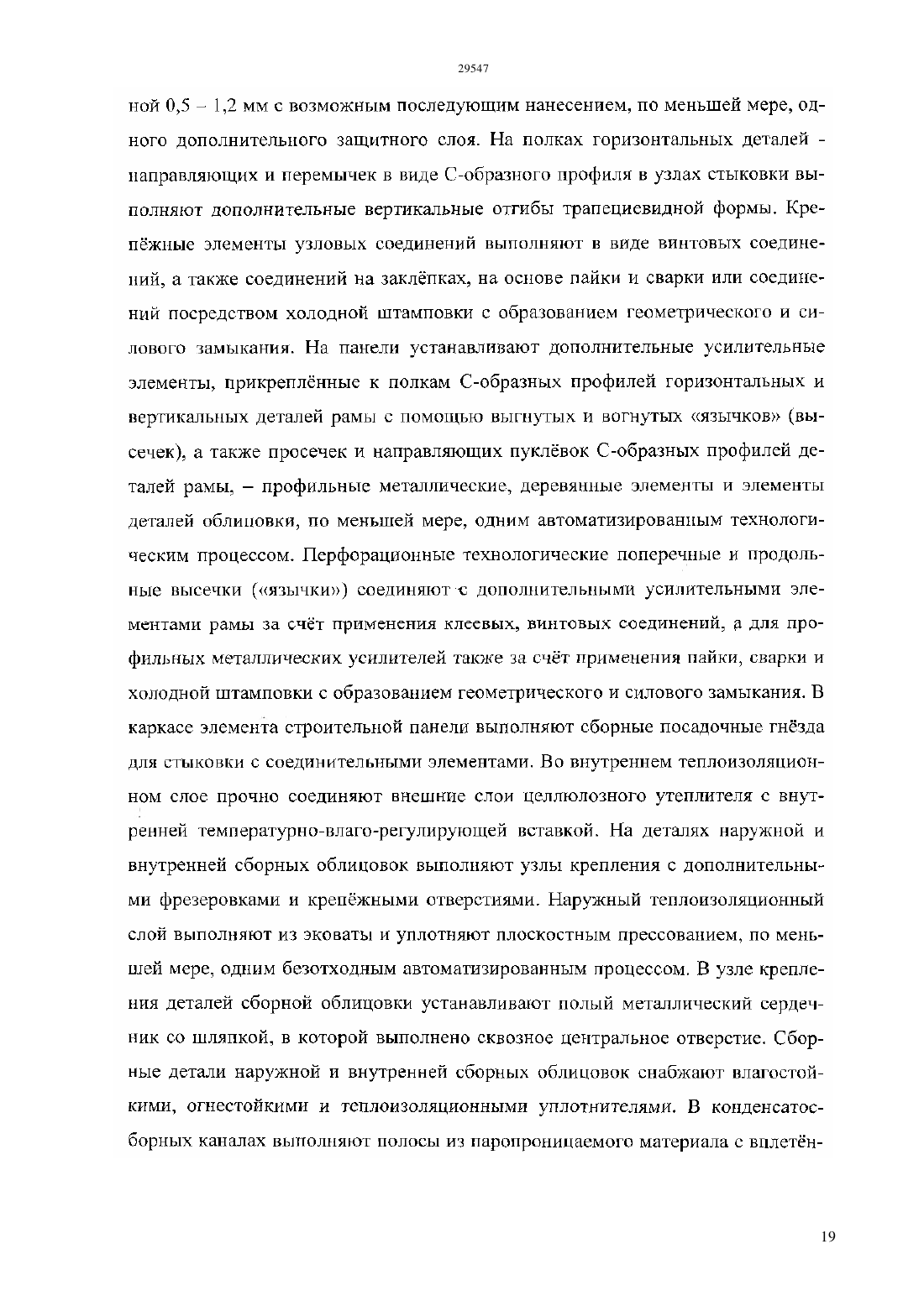

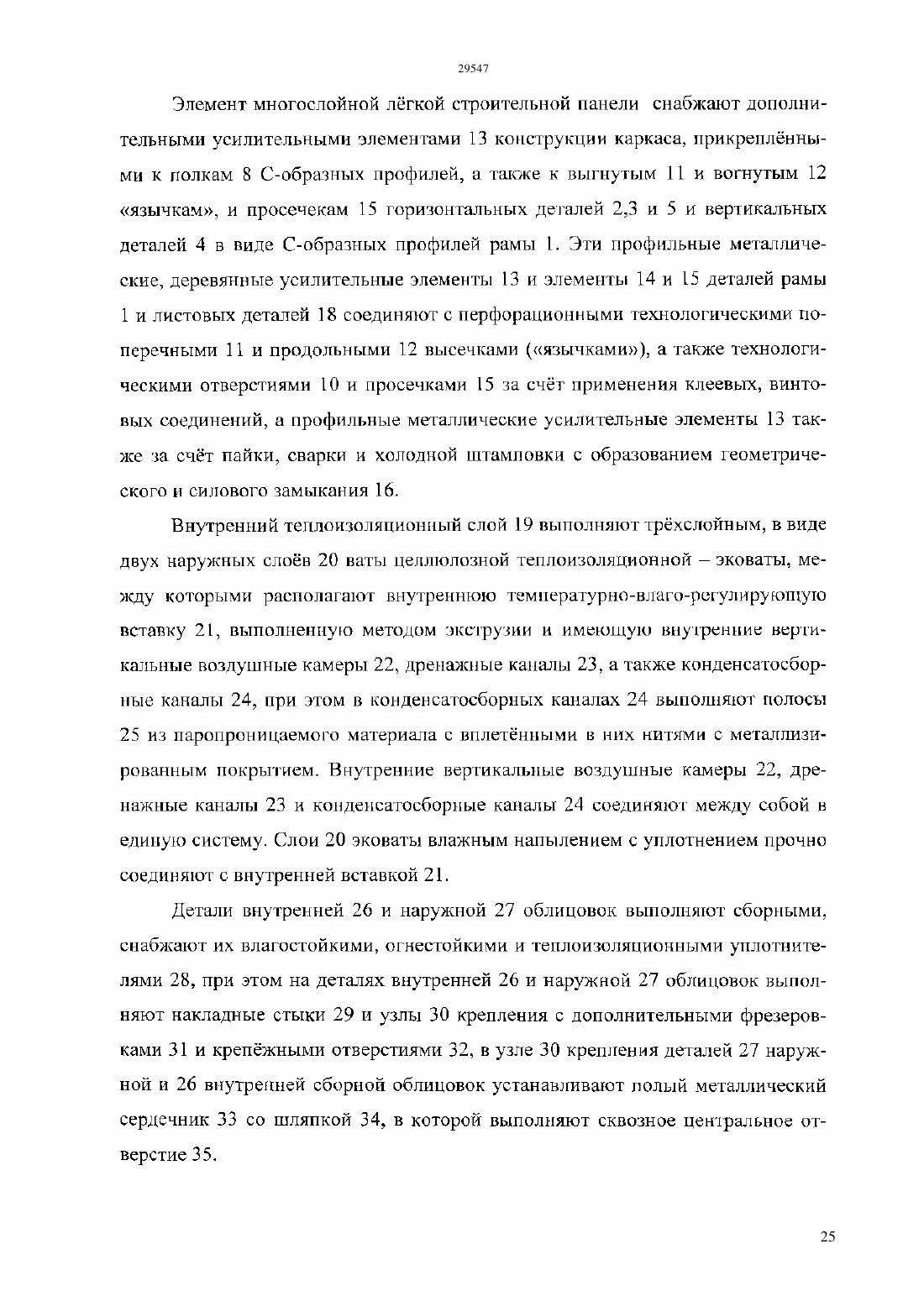

меньшей мере, одним автоматизированным технологическим процессом. Перфорационные технологические поперечные и продольные высечки («язычки») соединяют с дополнительными усилительными элементами рамы за счёт применения клеевых, винтовых соединений, а для профильных металлических усилителей - также за счёт применения пайки, сварки и холодной штамповки с образованием геометрического и силового замыкания. В каркасе элемента строительной панели выполняют сборные посадочные гнёзда для стыковки с соединительными элементами. Во внутреннем теплоизоляционном слое прочно соединяют внешние слои целлюлозного утеплителя с внутренней температурно-влаго-регулируюшей вставкой. Па деталях наружной и внутренней сборных облицовок выполняют узлы крепления с дополни тельными фрезеровками и крепёжными отверстиями. Наружный теплоизоляционный слой выполняют из эковаты и уплотняют плоскостным прессованием, по меньшей мере, одним безотходным автоматизированным процессом. В узле крепления деталей сборной облицовки устанавливают полый металлический сердечник со шляпкой, в которой выполнено сквозное центральное отверстие. Сборные детали наружной и внутренней сборных облицовок снабжают влагостойкими, огнестойкими и теплоизоляционными уплотнителями. В конденсатосборных каналах выполняют полосы из паропроницаемого материала с вплетёнными в них нитями с металлизированным покрытием. На все детали наносят идентификационную маркировку. В сборных узлах примыкания соединительных пазов каркаса элемента строительной панели располагают в соответствии с маркировкой, без подбора и подгонки соединительные элементы, в том числе вертикальные, горизонтальные, угловые. Узел соединения панели и соединительного элемента выполняют с образованием «лабиринтного уплотнения». Проектирование элементов строительных панелей, готовых ограждающих конструкций, изготовление деталей каркаса и деталей облицовок, управление процессом соединения деталей каркаса, крепления деталей облицовок к каркас}, кот роль плотности нанесения
б 7
7

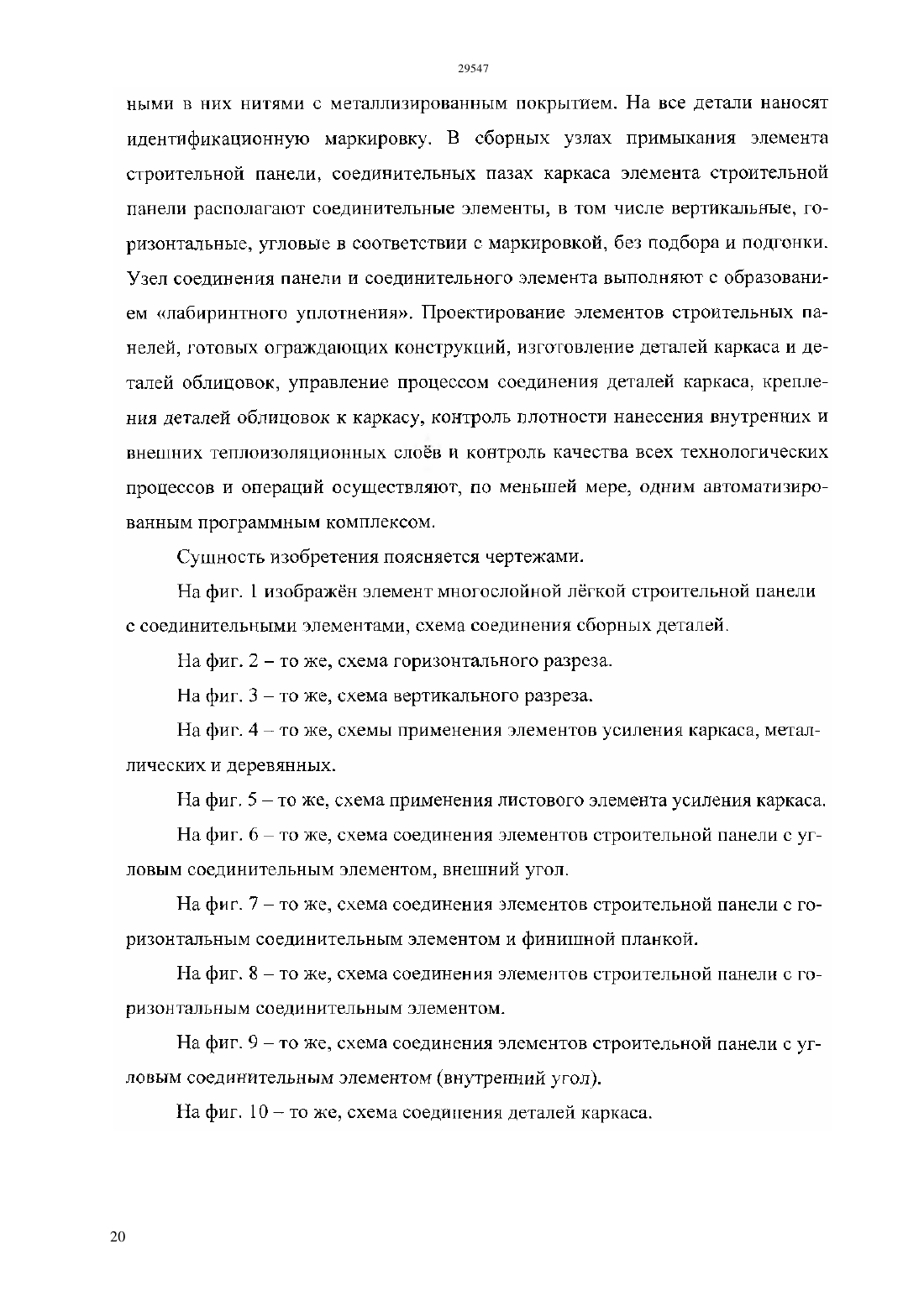

внутренних и внешних теплоизоляционных елоёв и контроль качества всех технологических процессов и операций, по меньшей мере, одним автоматизированным программным комплексом.

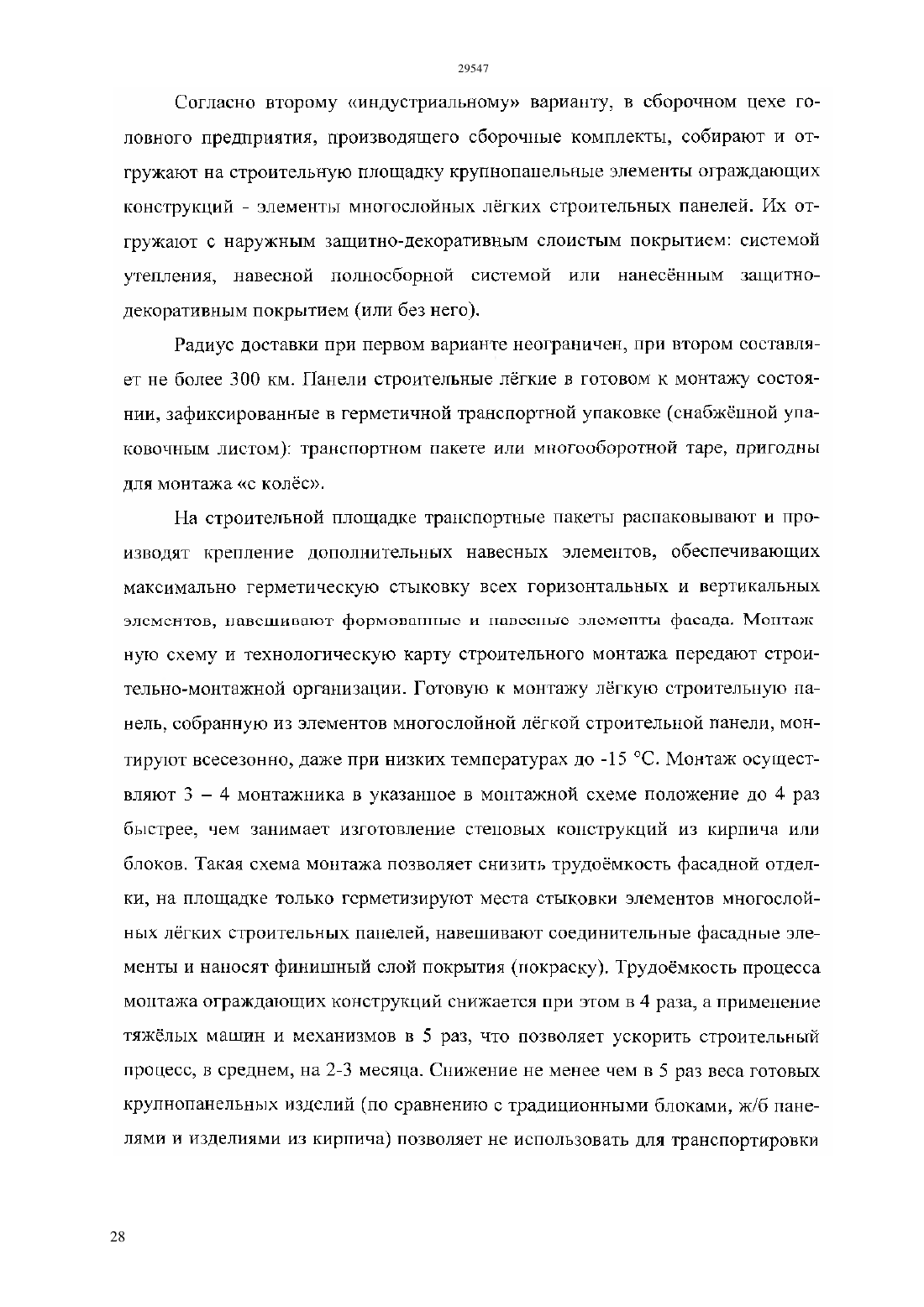

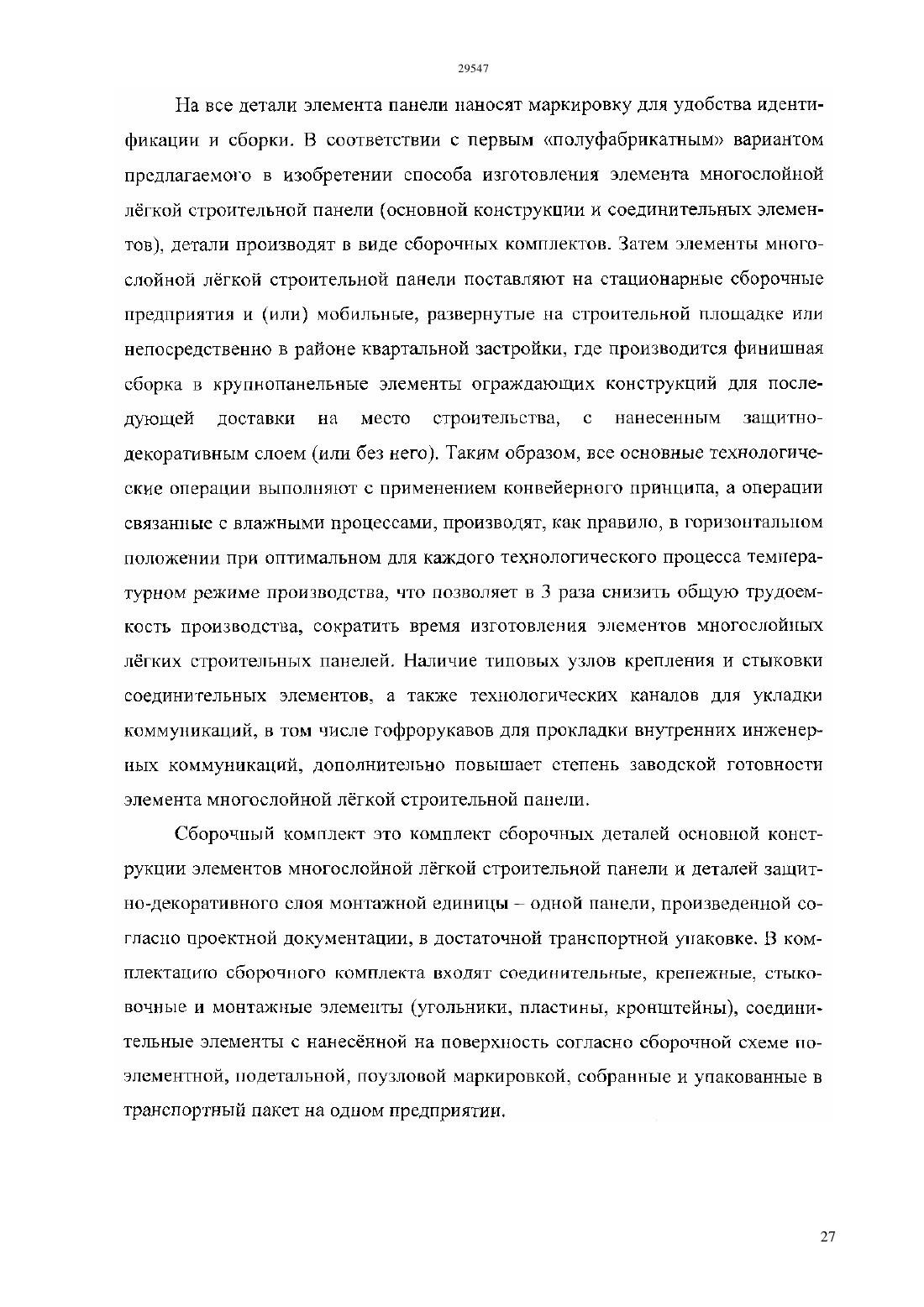

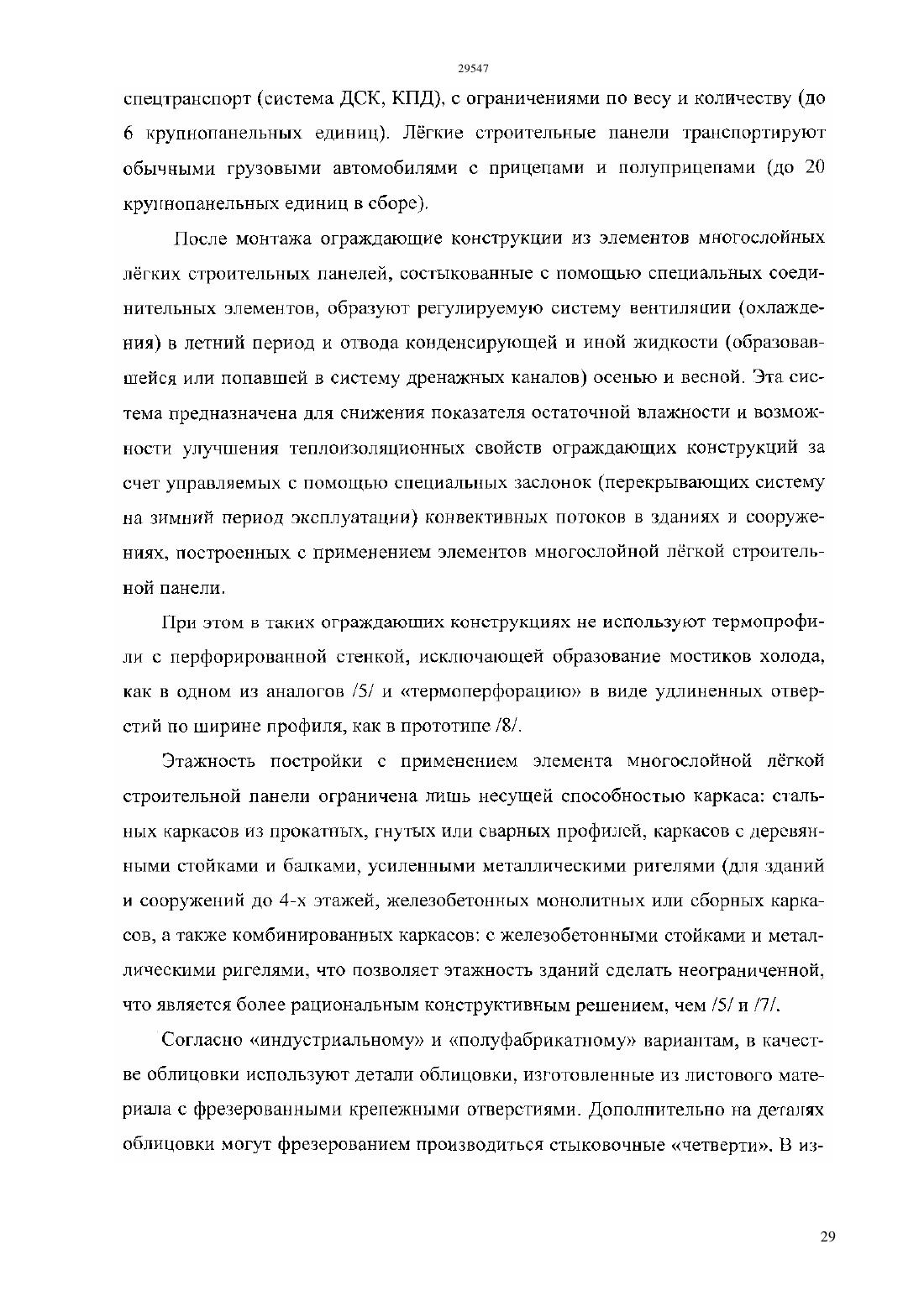

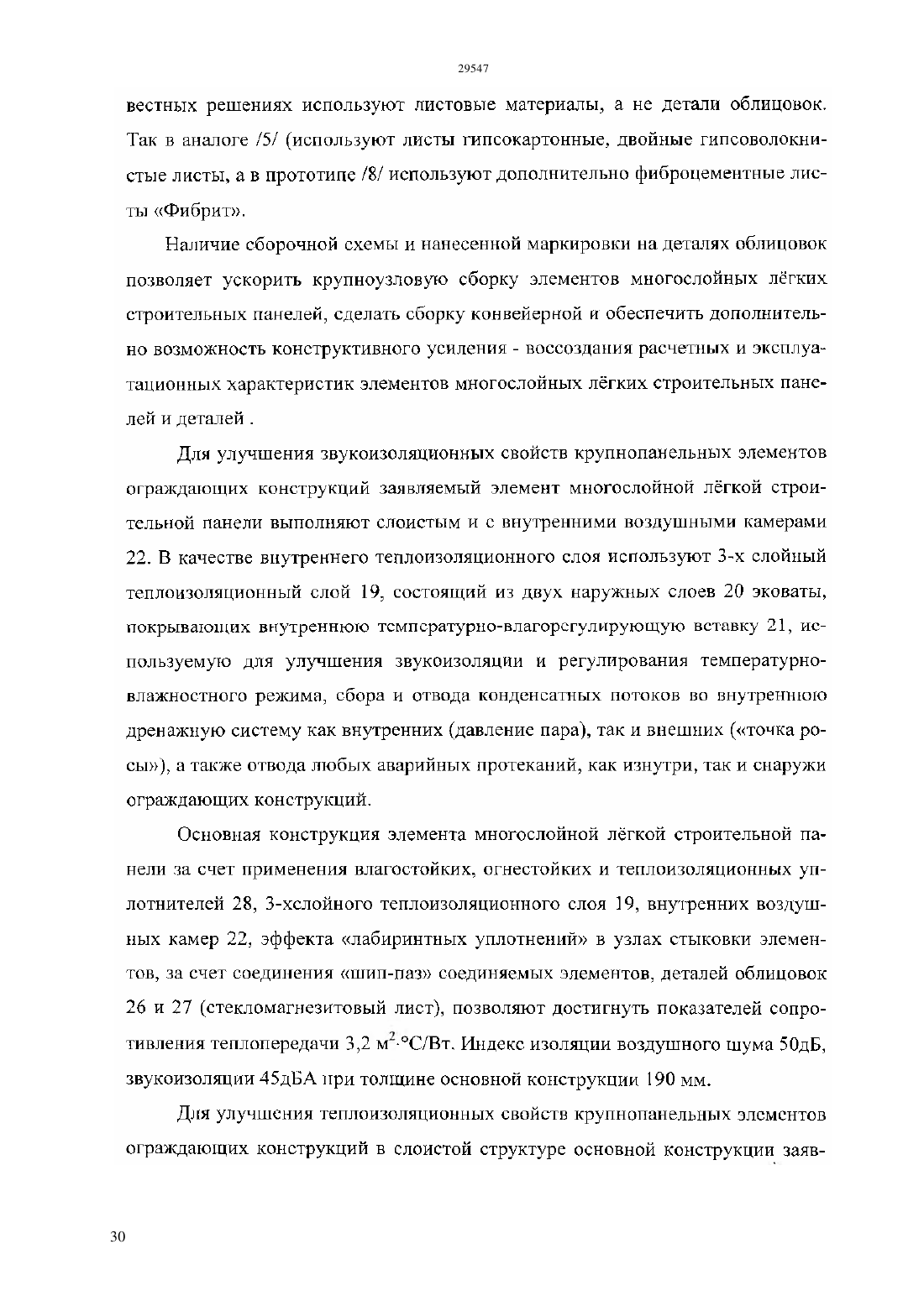

Снижение трудоёмкости и стоимости изготовления за счёт использования низкоэнергоёмких материалов и технологических процессов, снижение трудоёмкости монтажа за счёт того, что па строительную площадку поставляются изделия полной заводской готовности, с внешней отделкой и заполненными проёмами, а также за счёт использования соединительных элементов в угловых вертикальных и горизонтальных узлах стыковки, и сокращение сроков строительства за счёт быстрого всесезонного монтажа позволит вывести строительную отрасль на новую технологическую ступень.
