Система контроля загрязнений для процесса очистки парообразующей воды в системе гравитационного дренирования при закачке пара

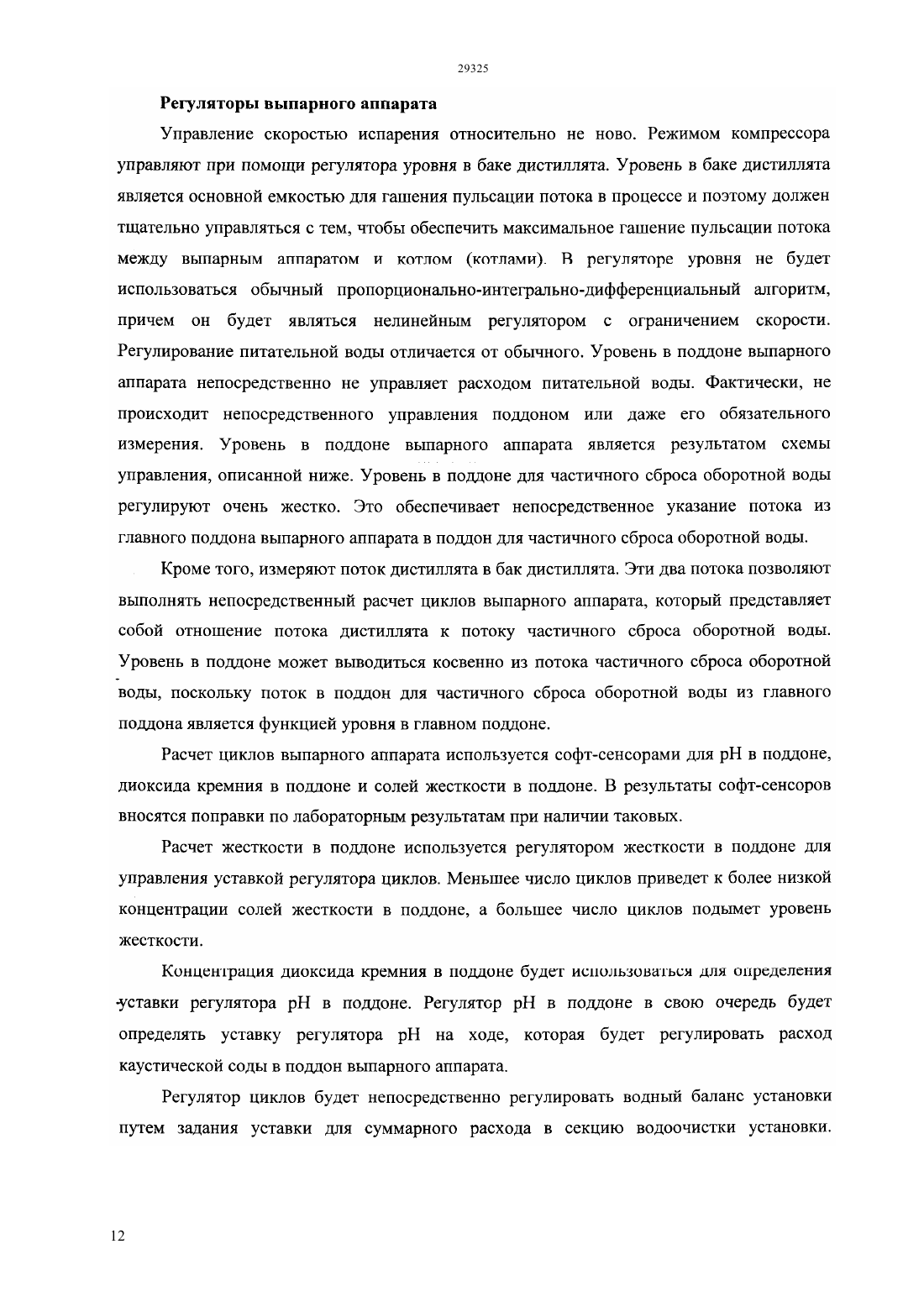

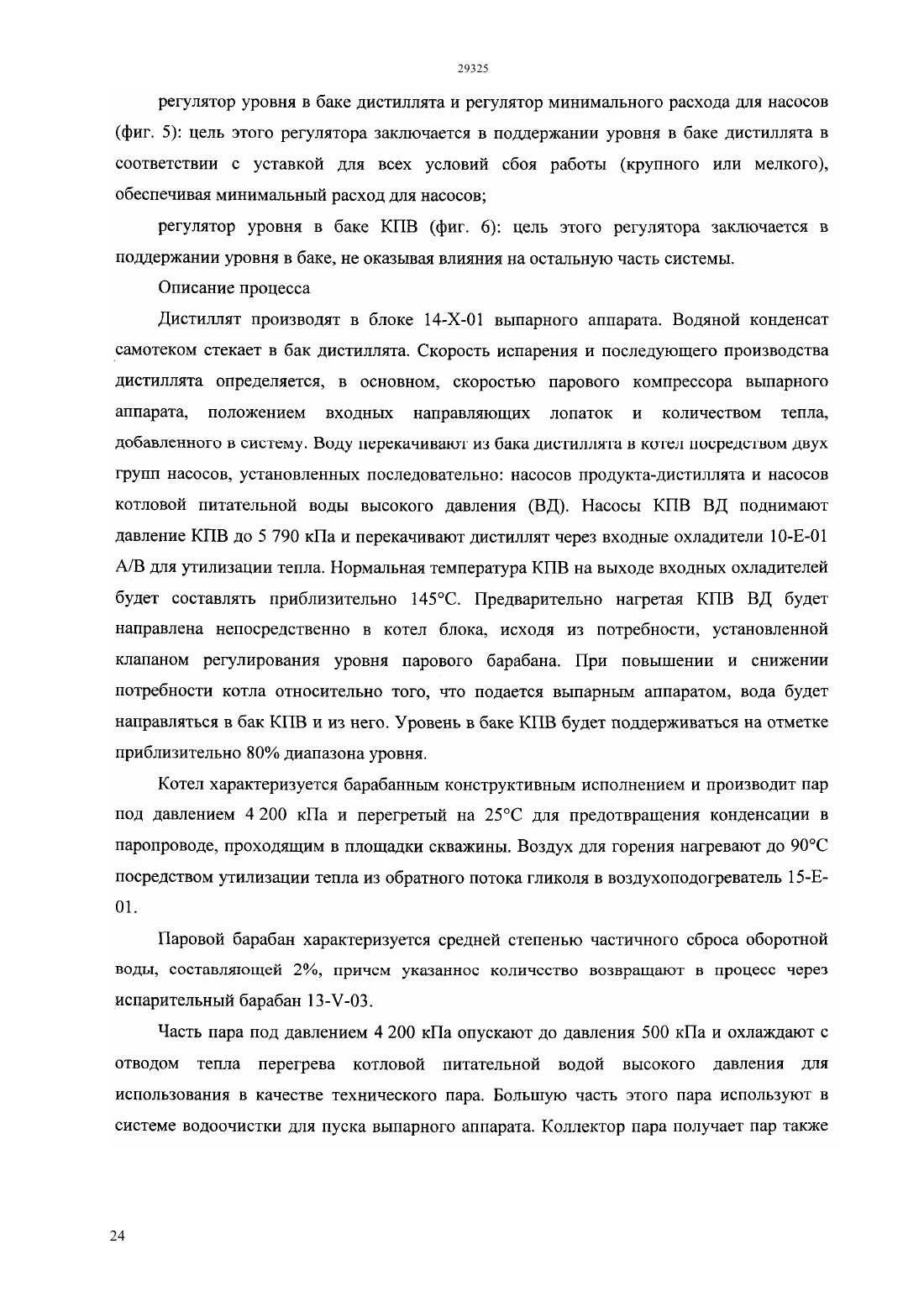

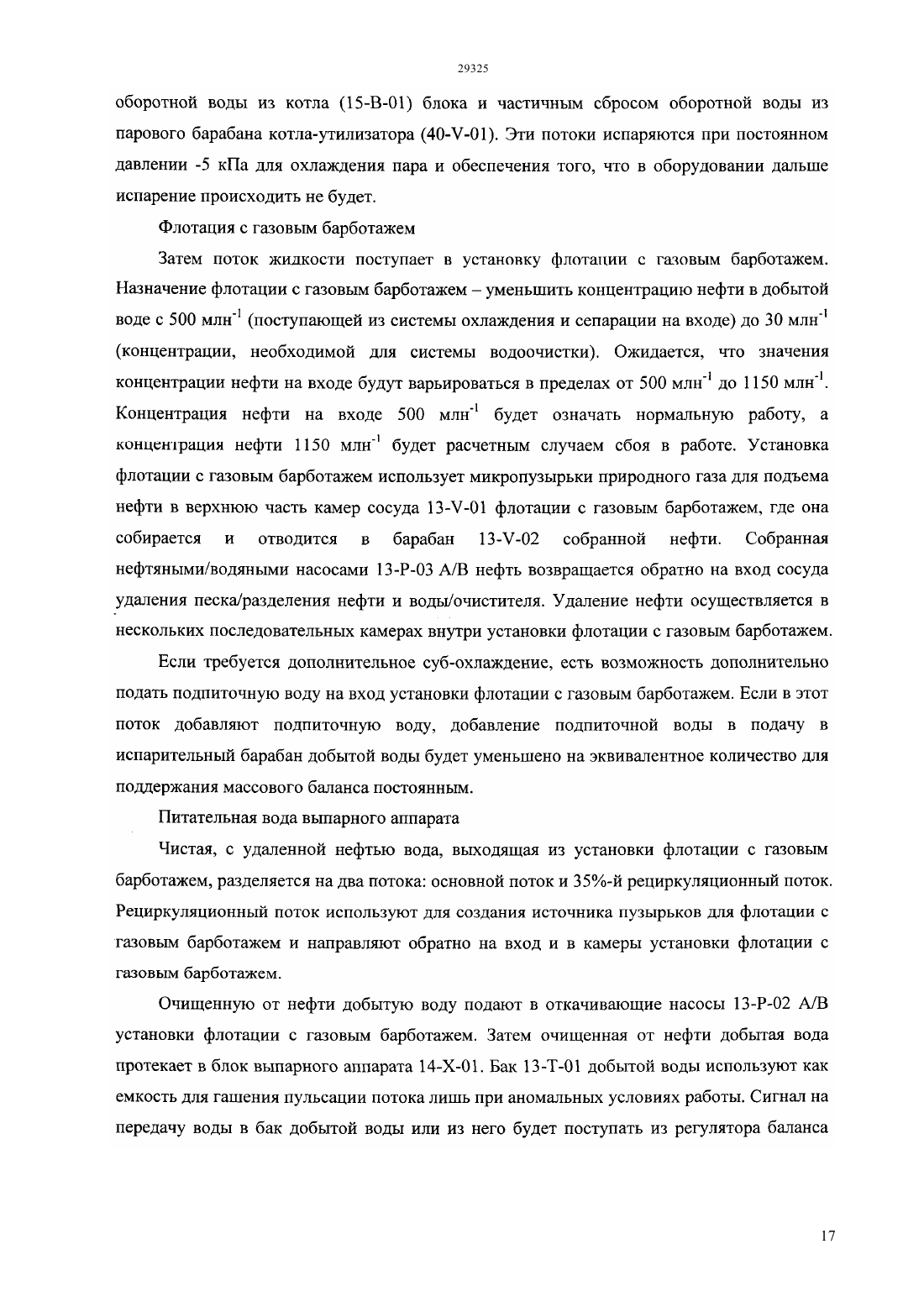

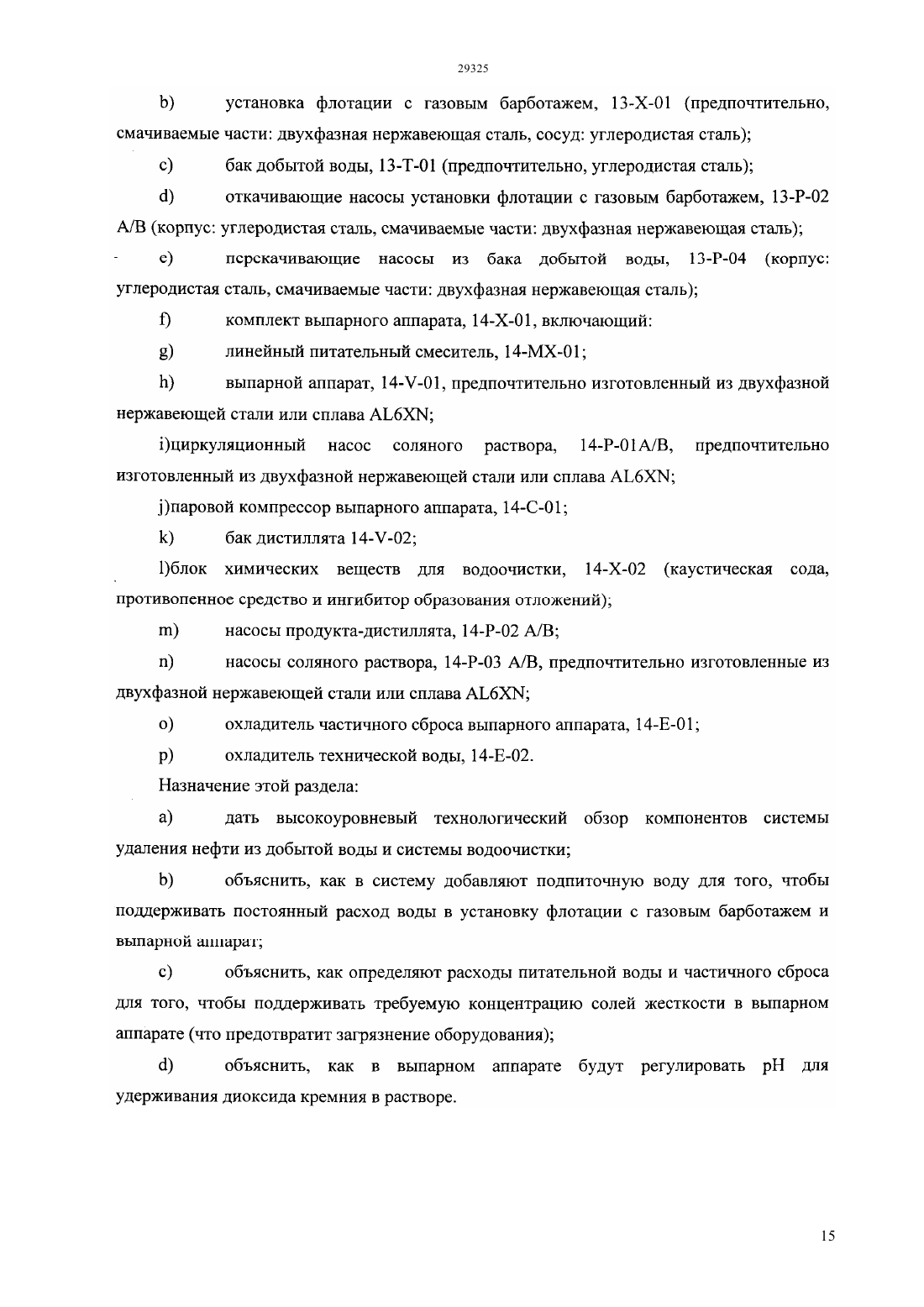

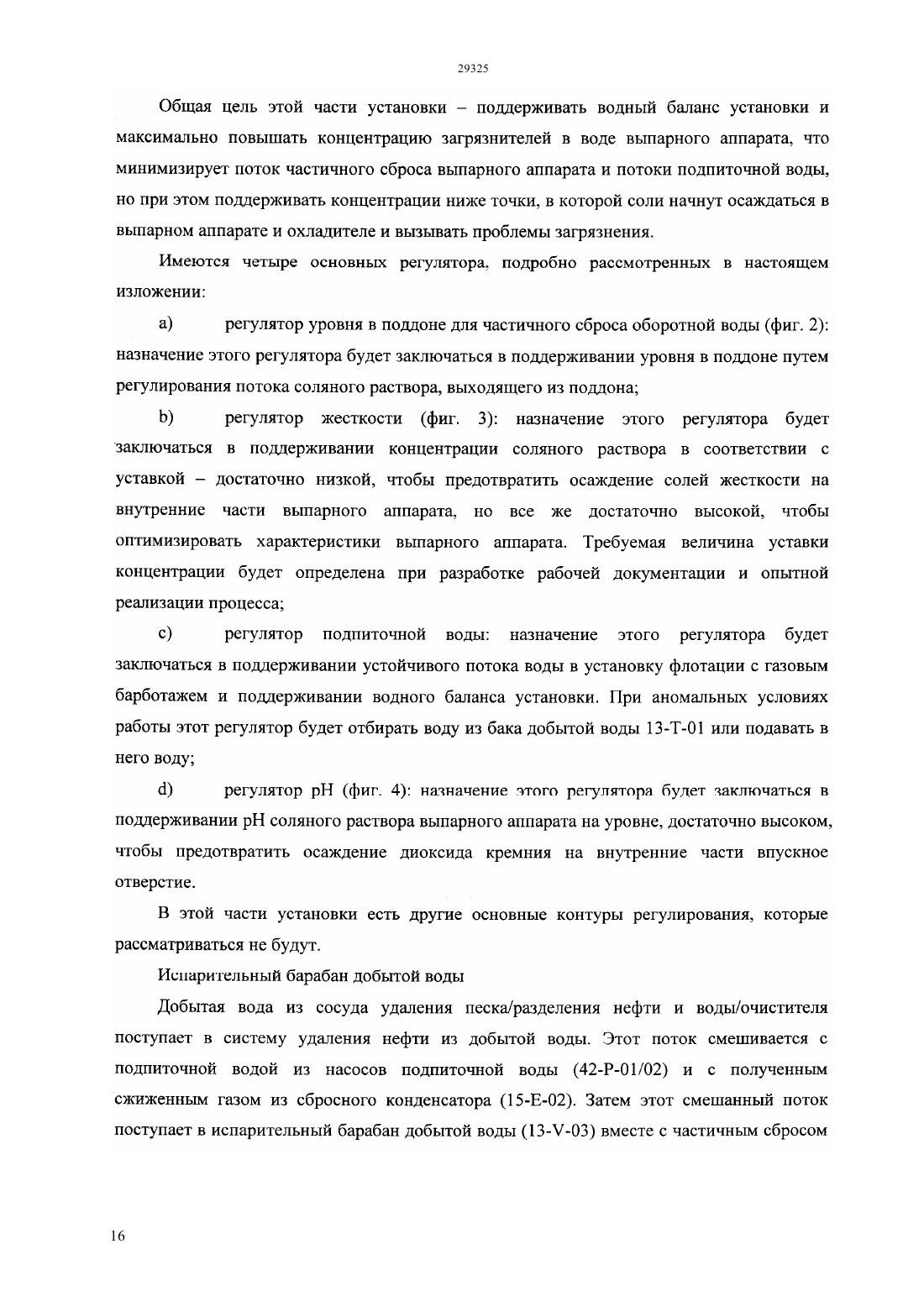

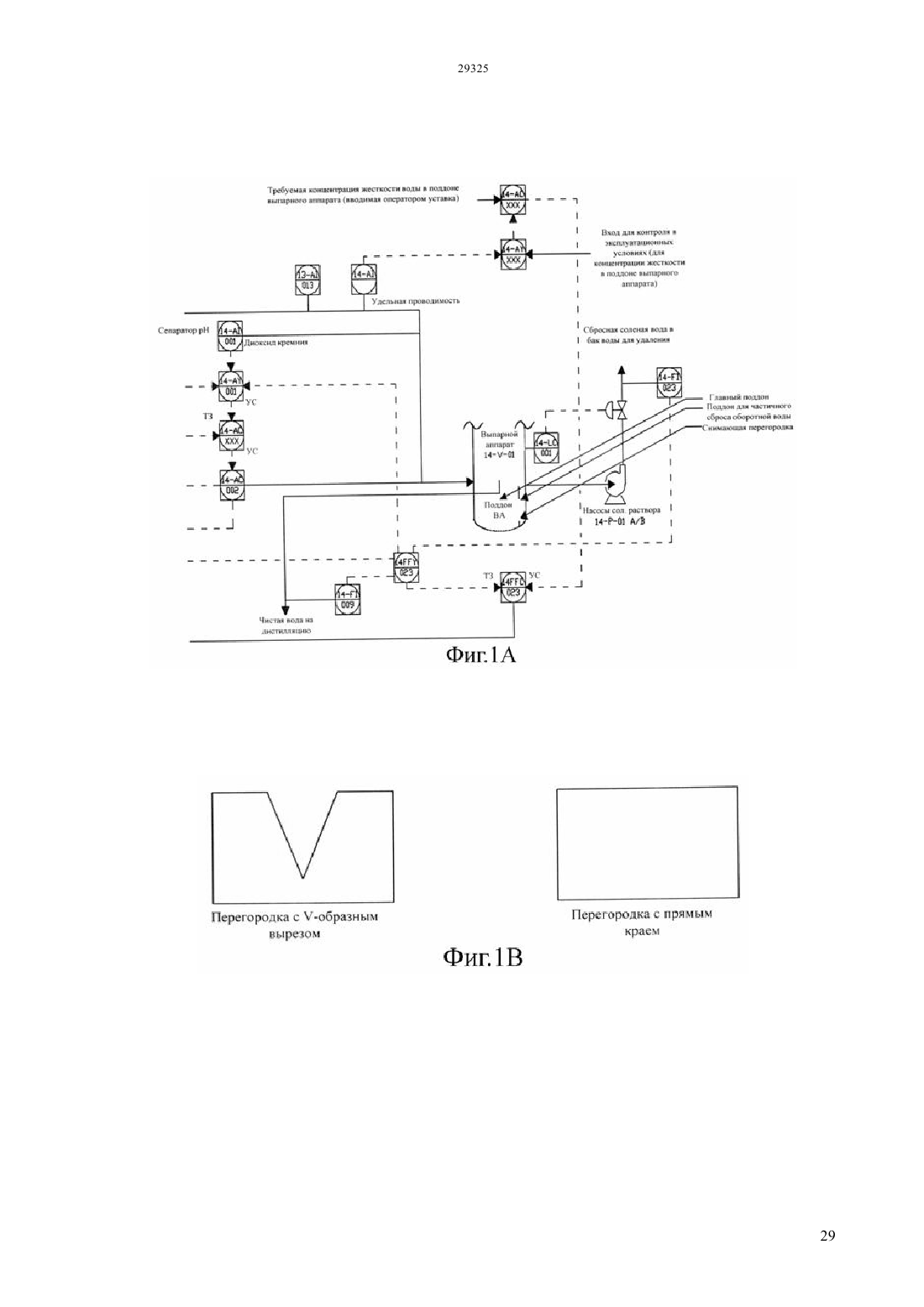

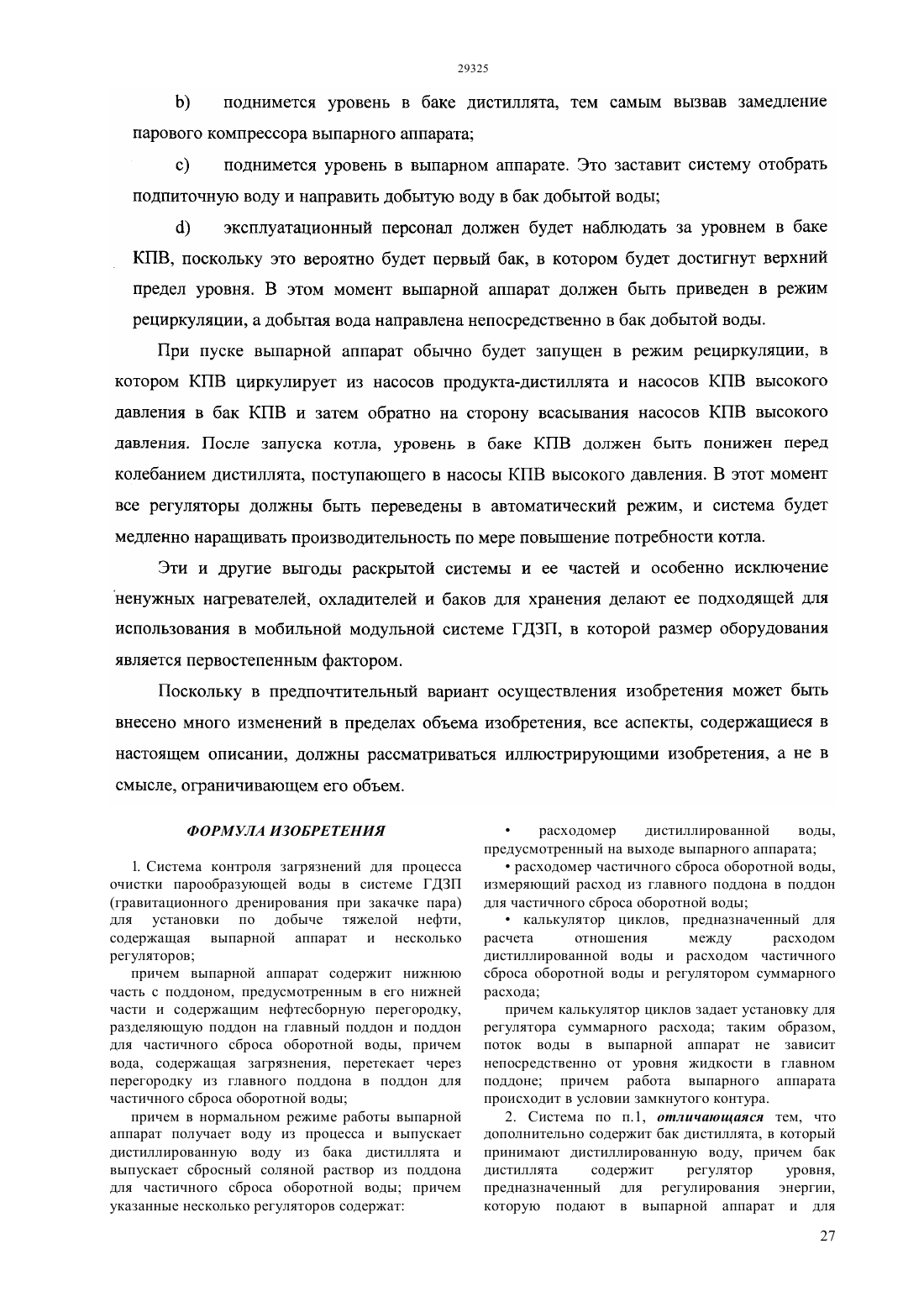

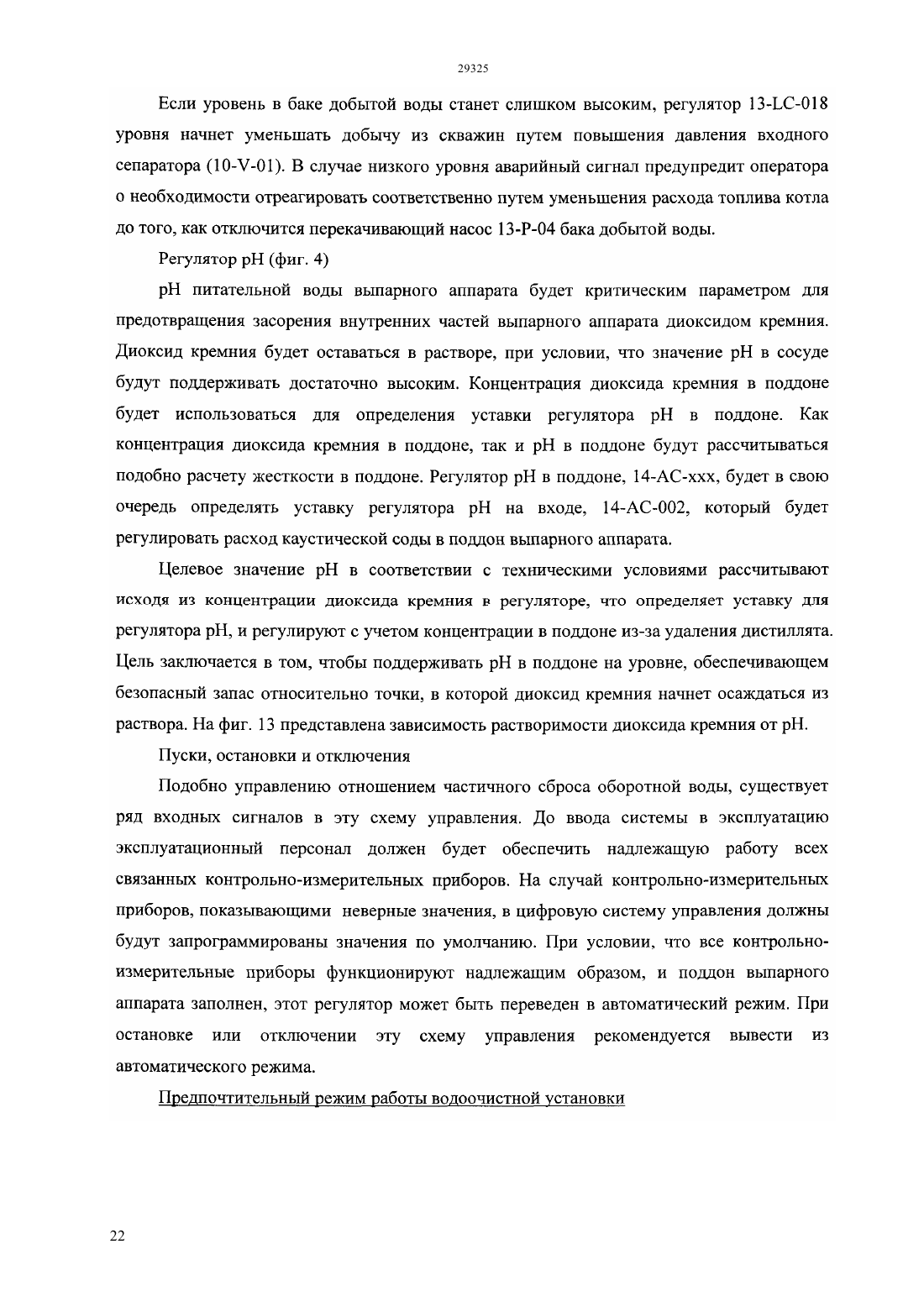

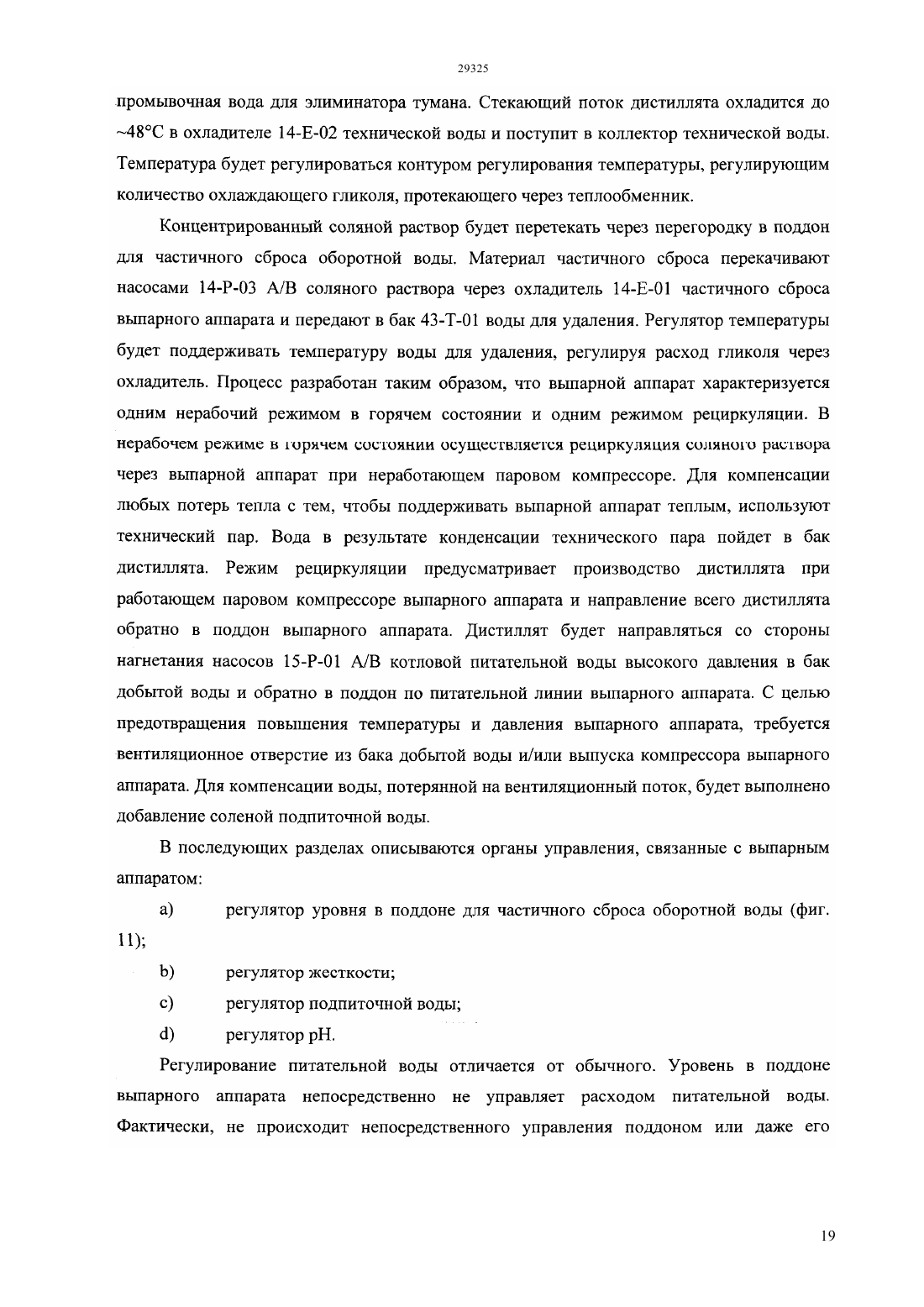

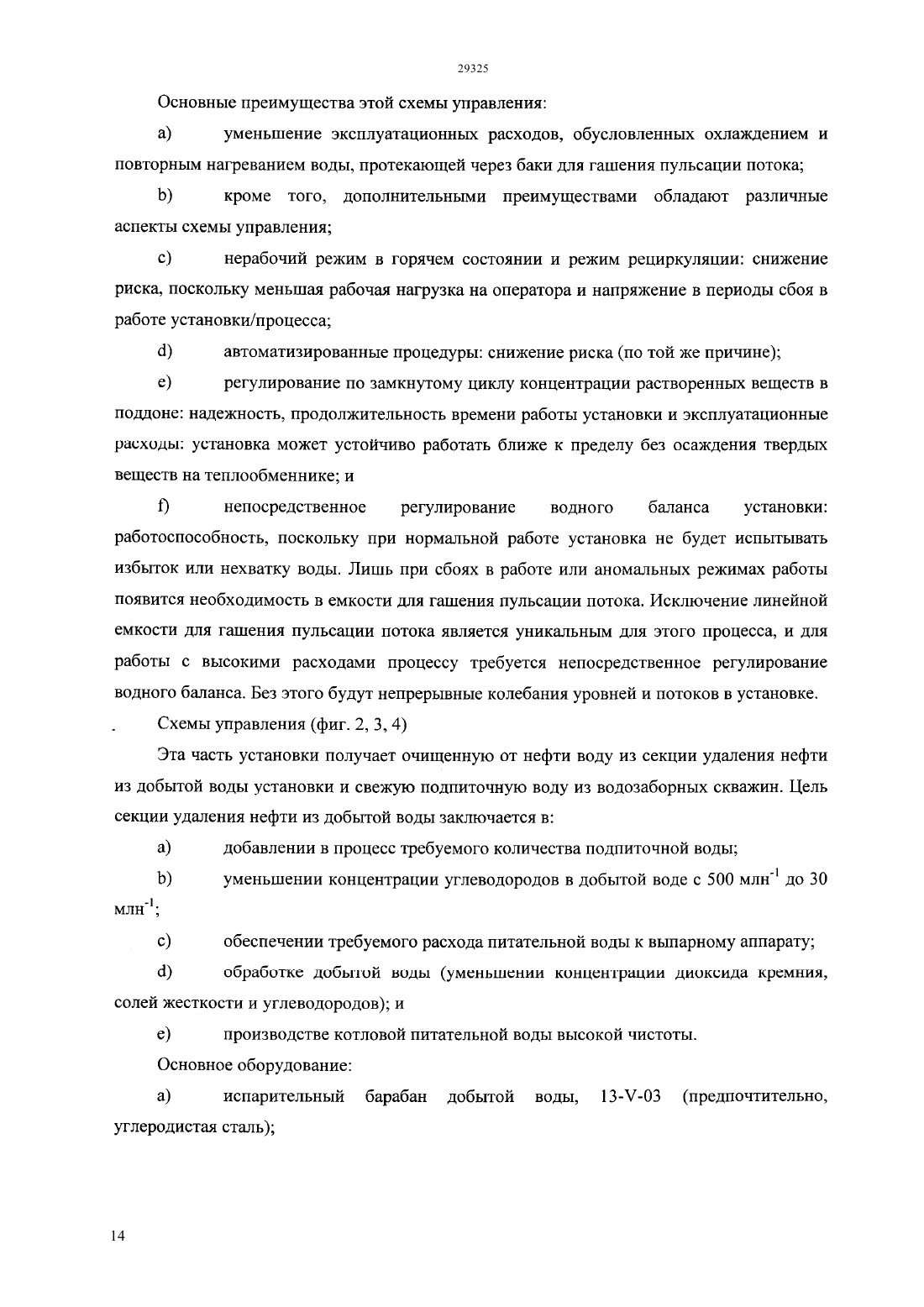

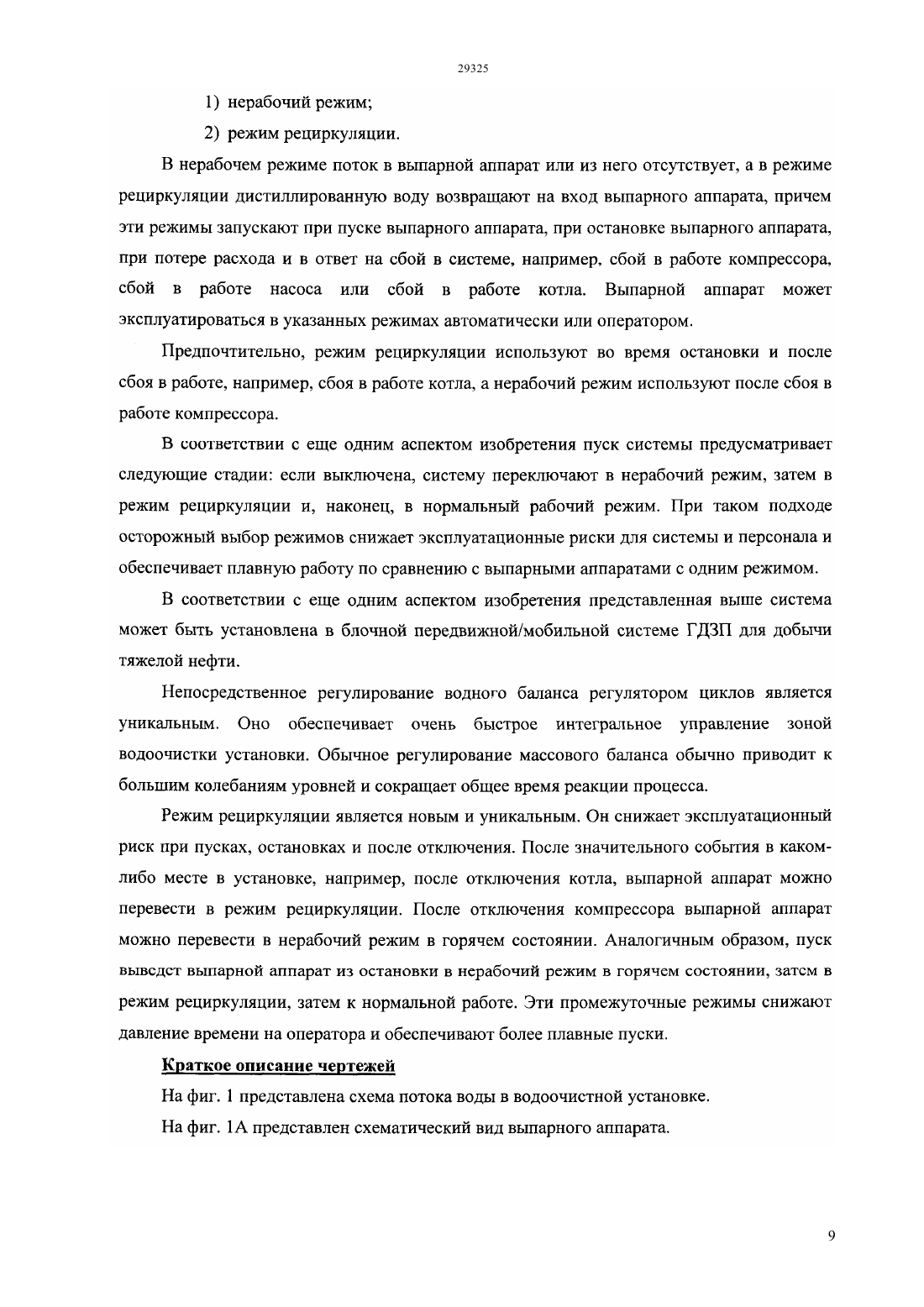

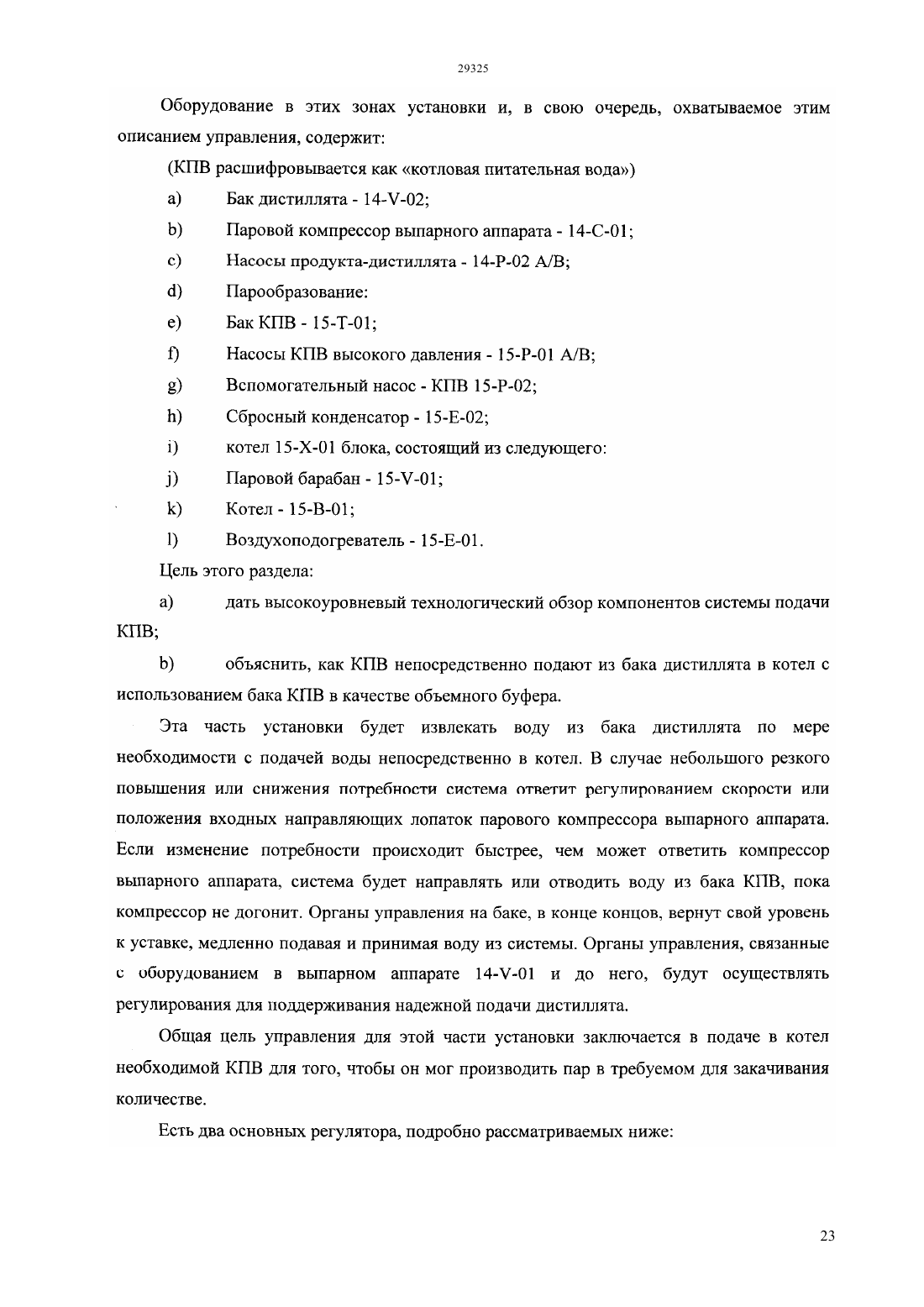

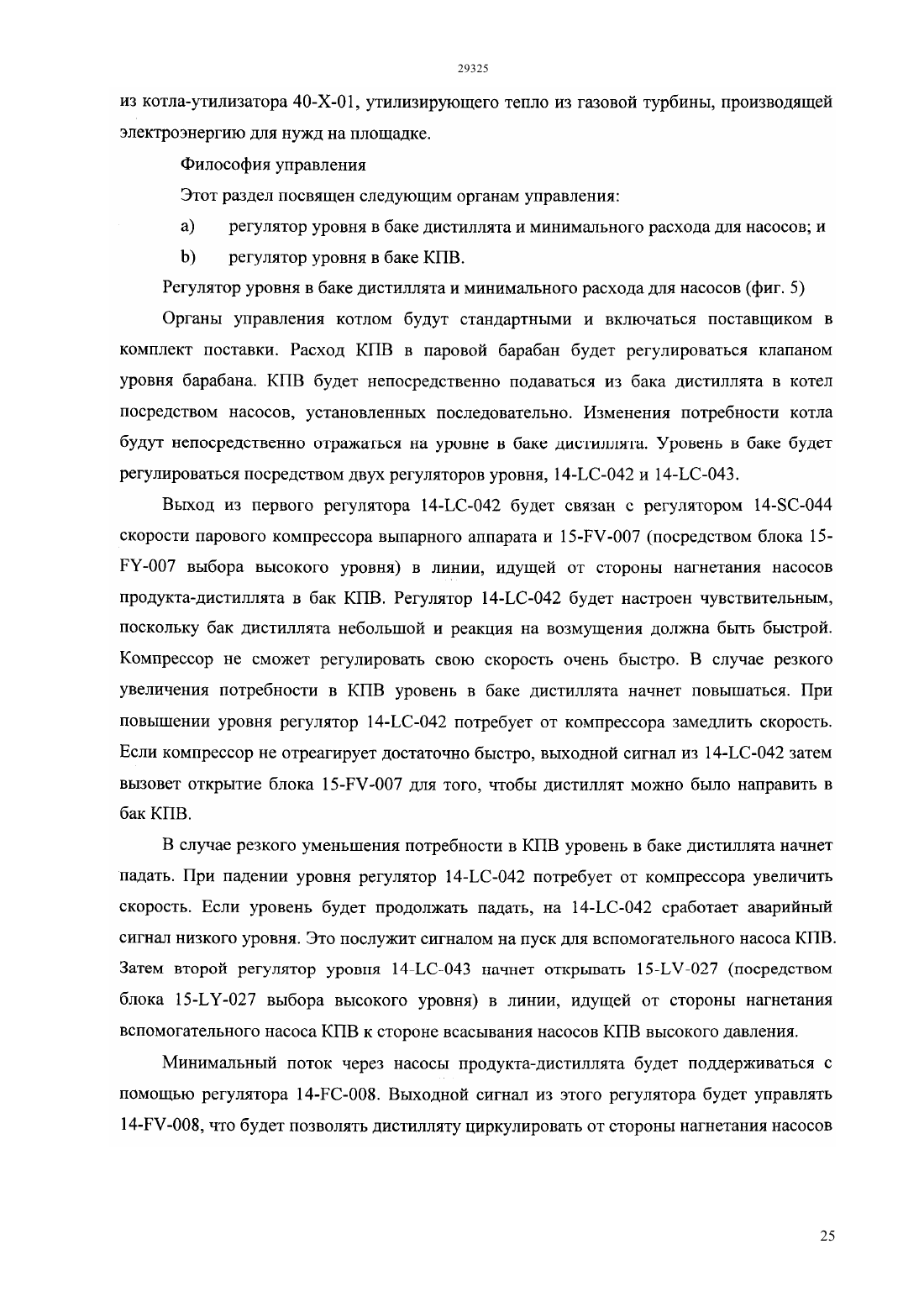

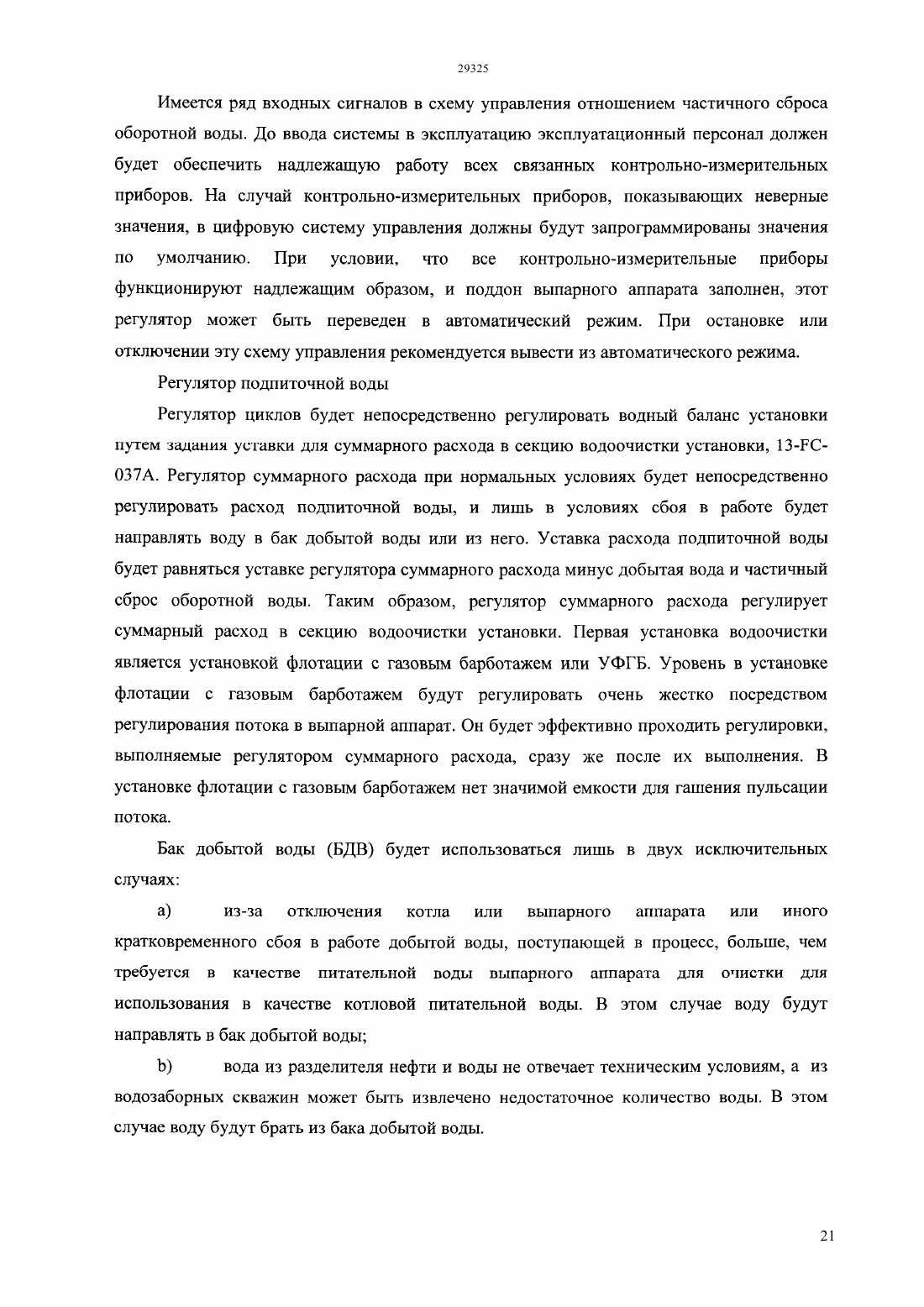

(51) 02 1/04 (2006.01) 01 1/30 (2006.01) 21 43/24 (2006.01) 09 8/592 (2006.01) МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН/2011/000325, 29.03.2011 ДЖЕЙМС, КеннетКЕМЕКС ЛТДЖевлакова Татьяна Владимировна 2007/0051513 1 08.03.20072247232 2 27.02.2005200601040 1 27.10.20064566947 28.01.1986(54) СИСТЕМА КОНТРОЛЯ ЗАГРЯЗНЕНИЙ ДЛЯ ПРОЦЕССА ОЧИСТКИ ПАРООБРАЗУЮЩЕЙ ВОДЫ В СИСТЕМЕ ГРАВИТАЦИОННОГО ДРЕНИРОВАНИЯ ПРИ ЗАКАЧКЕ ПАРА(57) Система контроля загрязнений для процесса очистки парообразующей воды, используемая в установке на базе технологии гравитационного дренирования при закачке пара для добыче по месту тяжелой нефти, причем система контроля загрязнений специально разработана для одновременного регулирования диоксида кремния,жесткости и загрязнения нефтью, присутствующих в питательной воде выпарного аппарата с тем, чтобы предотвратить загрязнение поверхностей теплообмена и повысить надежность системы, и может быть применена для многих конструкций выпарных аппаратов, доступных на рынке. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Система контроля загрязнений для процесса очистки парообразующей воды в системе ГДЗП(гравитационного дренирования при закачке пара) для установки по добыче тяжелой нефти,содержащая выпарной аппарат и несколько регуляторов причем выпарной аппарат содержит нижнюю часть с поддоном, предусмотренным в его нижней части и содержащим нефтесборную перегородку,разделяющую поддон на главный поддон и поддон для частичного сброса оборотной воды, причем вода, содержащая загрязнения, перетекает через перегородку из главного поддона в поддон для частичного сброса оборотной воды причем в нормальном режиме работы выпарной аппарат получает воду из процесса и выпускает дистиллированную воду из бака дистиллята и выпускает сбросный соляной раствор из поддона для частичного сброса оборотной воды причем указанные несколько регуляторов содержат расходомер дистиллированной воды,предусмотренный на выходе выпарного аппаратарасходомер частичного сброса оборотной воды,измеряющий расход из главного поддона в поддон для частичного сброса оборотной водыкалькулятор циклов, предназначенный для расчета отношения между расходом дистиллированной воды и расходом частичного сброса оборотной воды и регулятором суммарного расхода причем калькулятор циклов задает установку для регулятора суммарного расхода таким образом,поток воды в выпарной аппарат не зависит непосредственно от уровня жидкости в главном поддоне причем работа выпарного аппарата происходит в условии замкнутого контура. 2. Система по п.1, отличающаяся тем, что дополнительно содержит бак дистиллята, в который принимают дистиллированную воду, причем бак дистиллята содержит регулятор уровня,предназначенный для регулирования энергии,которую подают в выпарной аппарат и для 27 производства дистиллированной воды, причем бак дистиллята является единственной главной емкостью для гашения пульсации потока в процессе. 3. Система по п.1, отличающаяся тем, что указанные несколько регуляторов дополнительно содержат регулятор жесткости, регулятор диоксида кремния и регулятор рН, причем регулятор рН регулирует расход каустической соды в поддон выпарного аппарата, регулятор диоксида кремния определяет уставку для регулятора рН, а регулятор жесткости управляет уставкой регулятора циклов,влияющей на расход подпиточной воды в процесс. 4. Система по п.1, отличающаяся тем, что выпарной аппарат получает находящуюся выше по потоку воду из установки водоочистки, причем расход подпиточной воды задают таким, чтобы обеспечить требуемый расход потока в установку водоочистки и из нее. 5. Система по любому из п.п.1-4, отличающаяся тем, что выпарной аппарат содержит два дополнительных режима работы нерабочий режим и режим рециркуляции причем в нерабочем режиме поток в выпарной аппарат или из него отсутствует, а в режиме рециркуляции дистиллированную воду возвращают на вход выпарного аппарата причем эти режимы запускают при пуске выпарного аппарата, при остановке выпарного аппарата, при потере расхода и в ответ на сбой в системе,например, сбой в работе компрессора, сбой в работе насоса или сбой в работе котла причем выпарной аппарат может эксплуатироваться в указанных режимах автоматически или оператором. 6. Система по п.5, отличающаяся тем, что режим рециркуляции используют во время процедуры остановки и после сбоя в работе,например, сбоя в работе котла, а нерабочий режим используют после сбоя в работе компрессора. 7. Система по п.5, отличающаяся тем, что пуск системы предусматривает следующие стадии если выключена, систему переключают в нерабочий режим, затем в режим рециркуляции и, наконец, в нормальный рабочий режим, причем осторожный выбор режимов снижает эксплуатационные риски для системы и персонала и обеспечивает плавную работу по сравнению с выпарными аппаратами с одним режимом. 8. Система по п.1, отличающаяся тем, что перегородка, разделяющая главный поддон и поддон для частичного сброса оборотной воды,должна содержать в верхней части перегородкиобразный вырез, чтобы позволить уровню в главном поддоне изменяться в пределах высотыобразного выреза с изменяющимся,но непрерывным потоком соляного раствора в поддон для частичного сброса оборотной воды, причем местоположение переливной перегородки обеспечивает непрерывное удаление из выпарного аппарата любого углеводорода, плавающего поверх воды в главном поддоне, вместе со сбросным соляным раствором, а также устранение проблемы вспенивания, связанной с углеводородом, и остановок установки, связанных с проблемой вспенивания. 9. Система по любому из п.п.1-4, отличающаяся тем, что компоненты устанавливают в блочной передвижной/мобильной системе ГДЗП для добычи тяжелой нефти.
