Суспензия, способ изготовления водостойких гипсовых изделий и водостойкая гипсовая панель

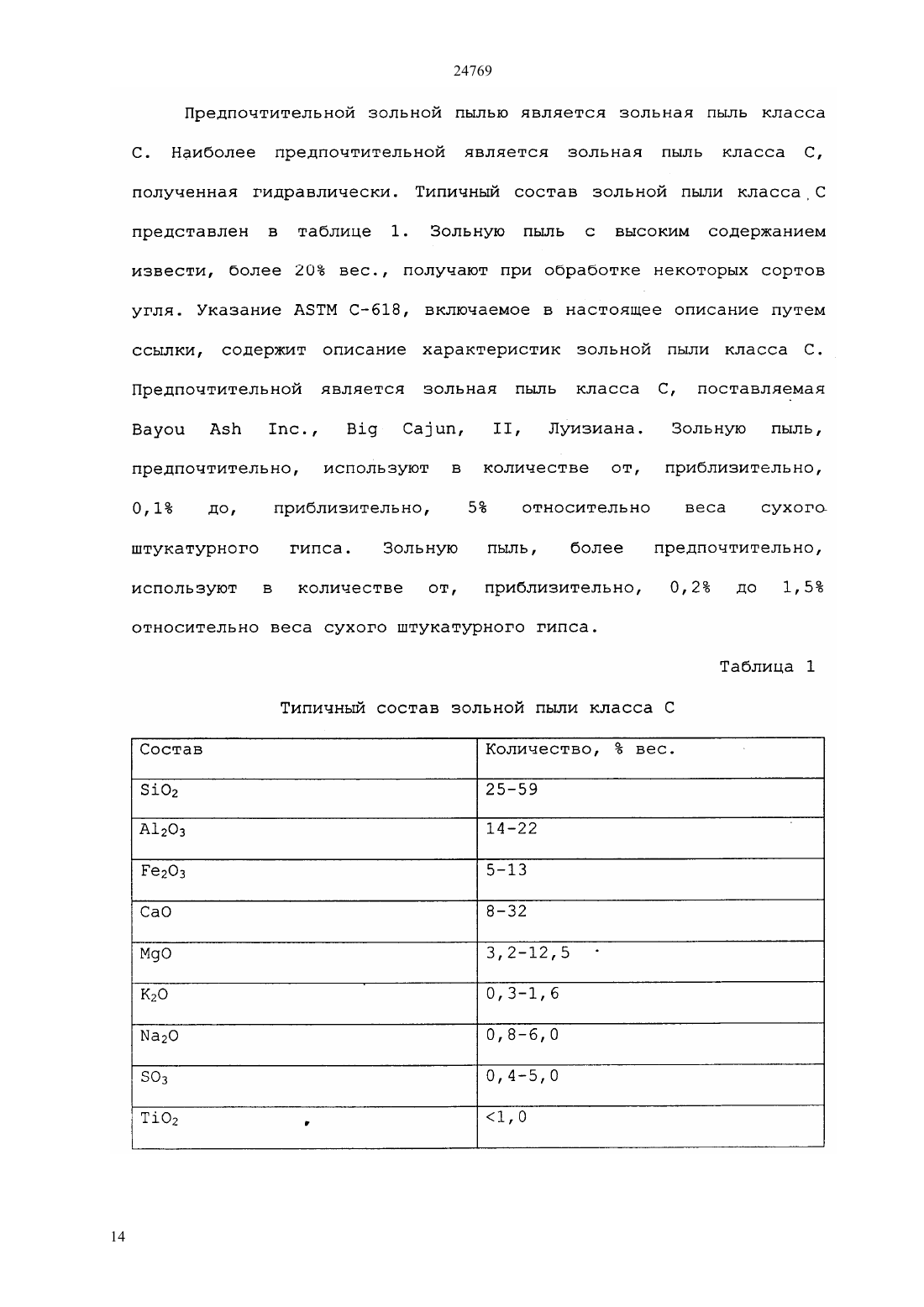

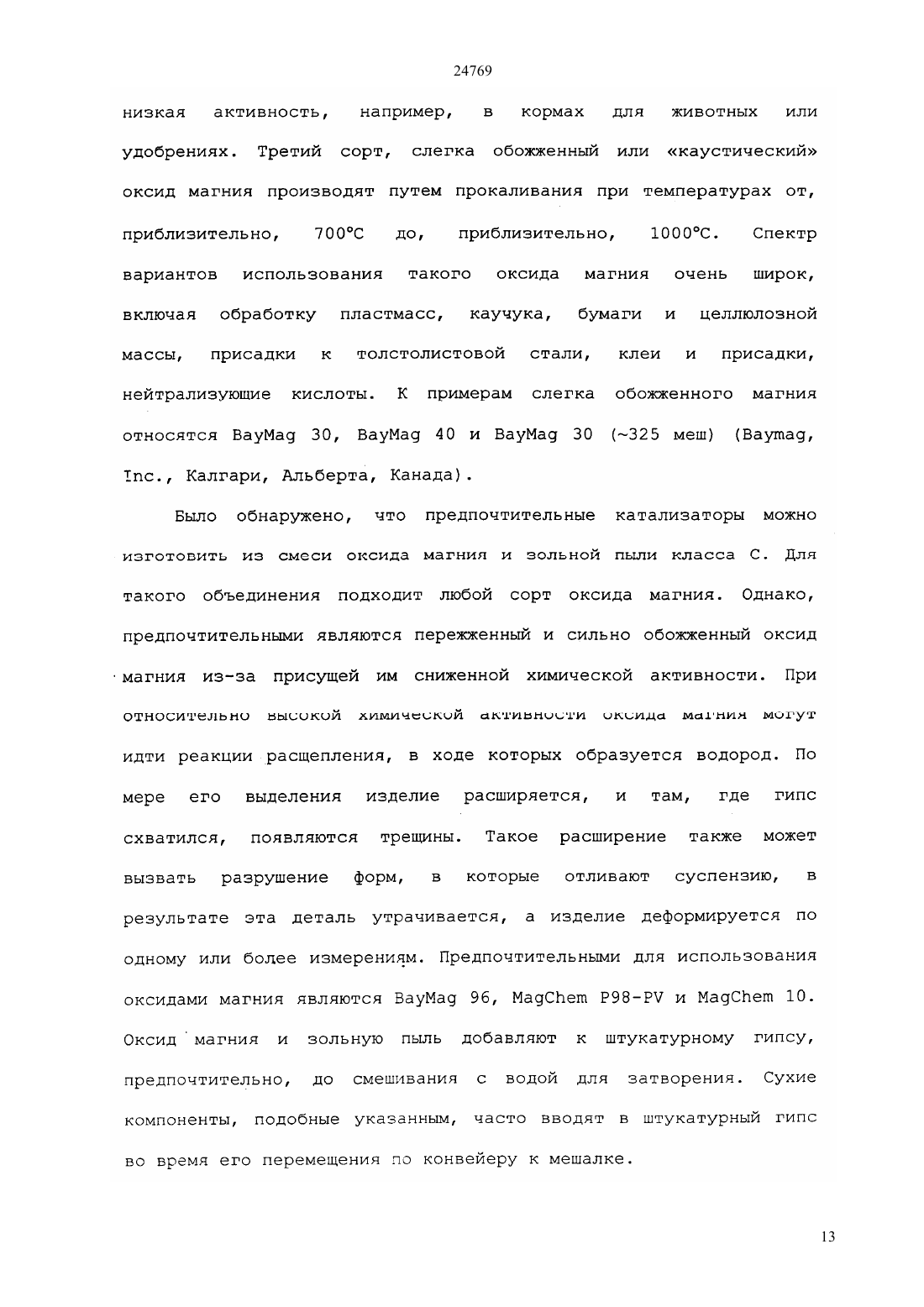

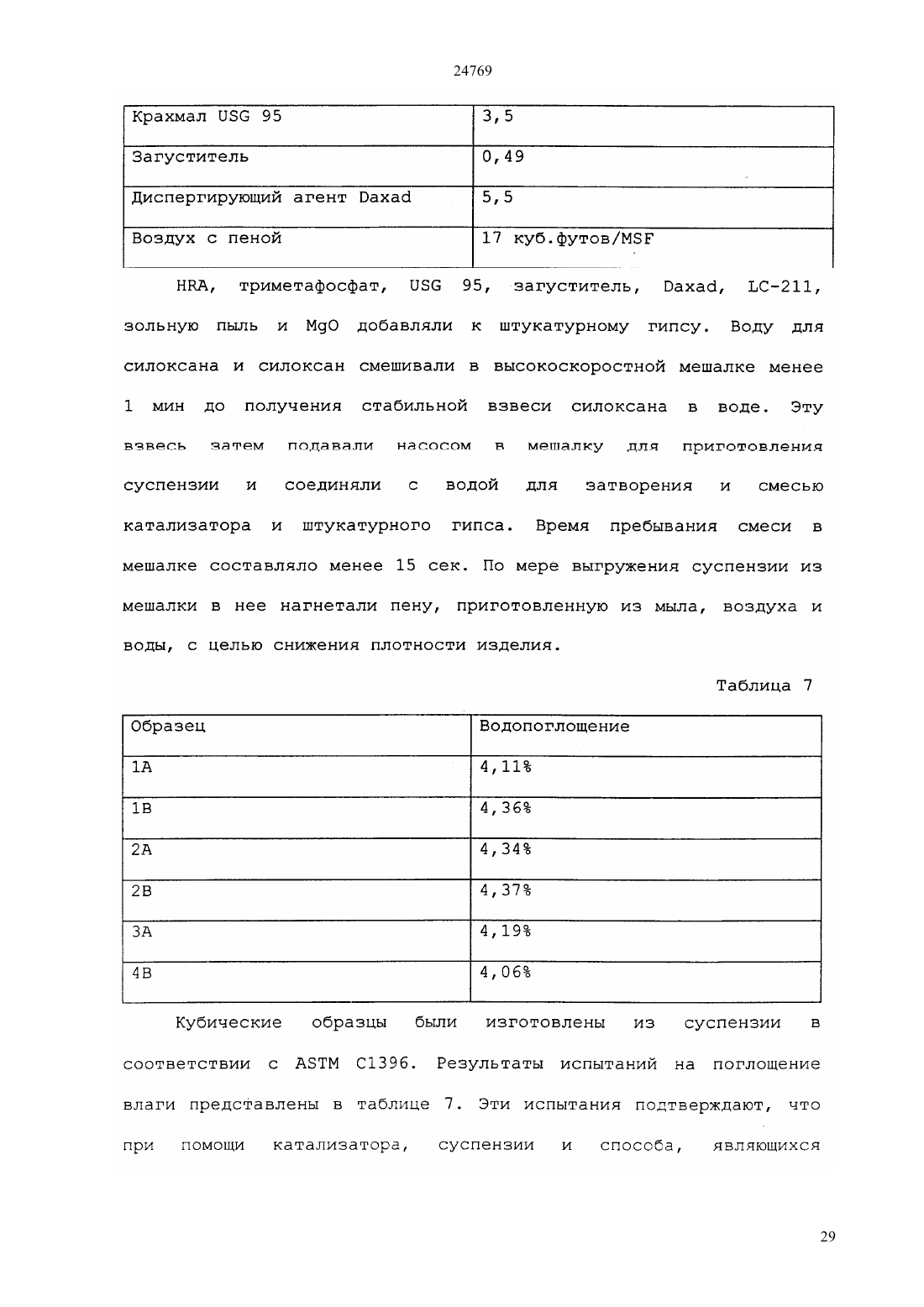

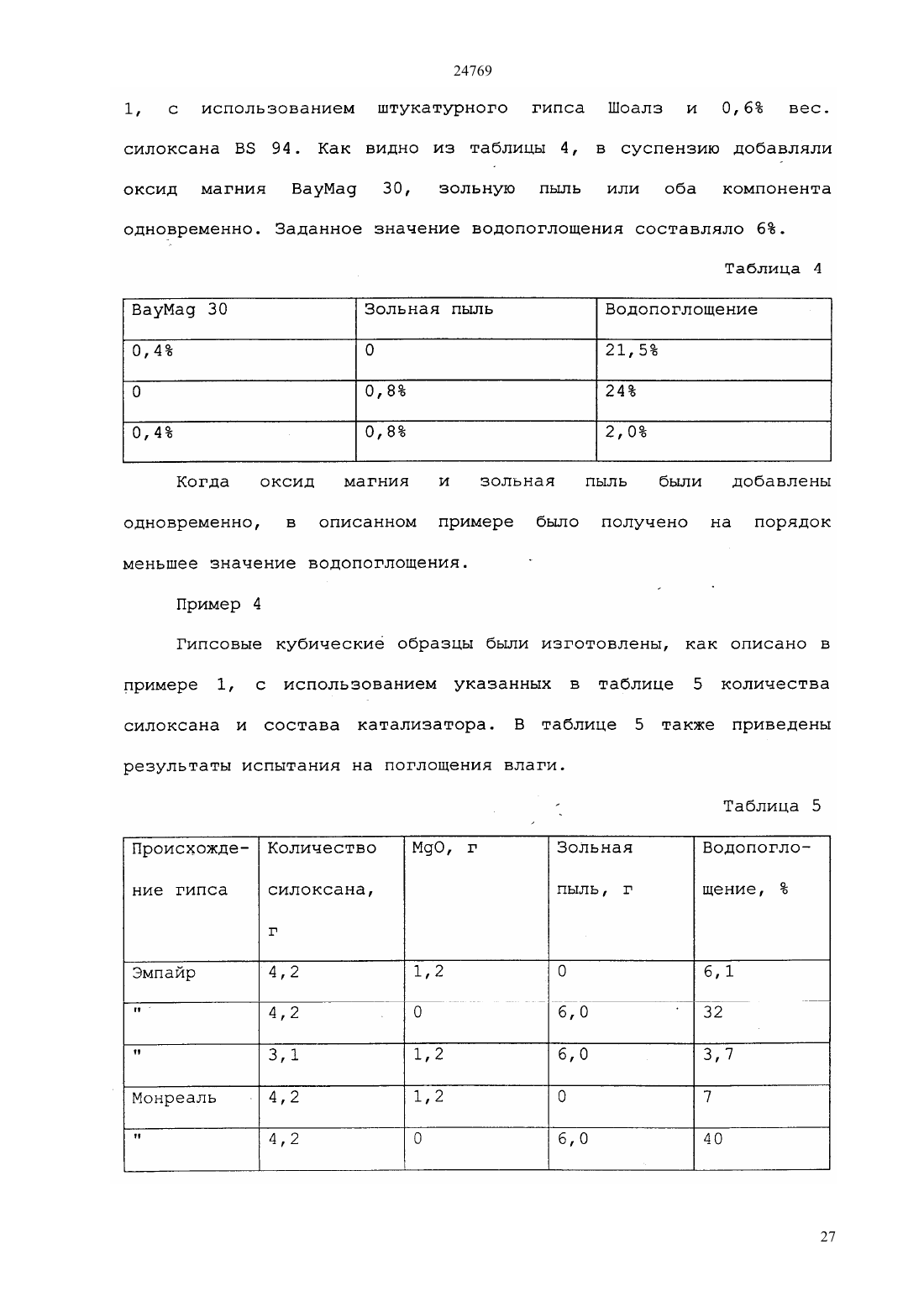

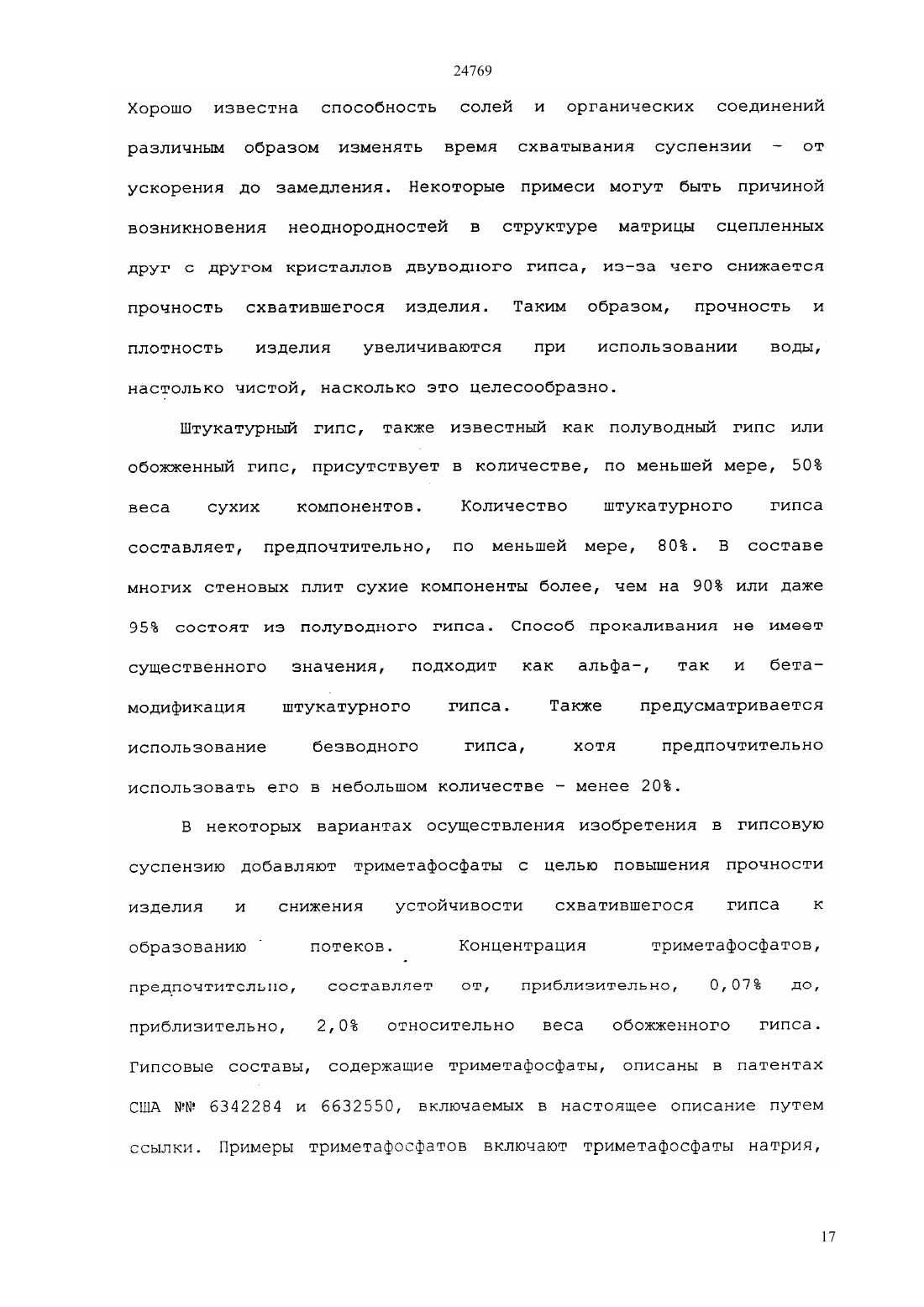

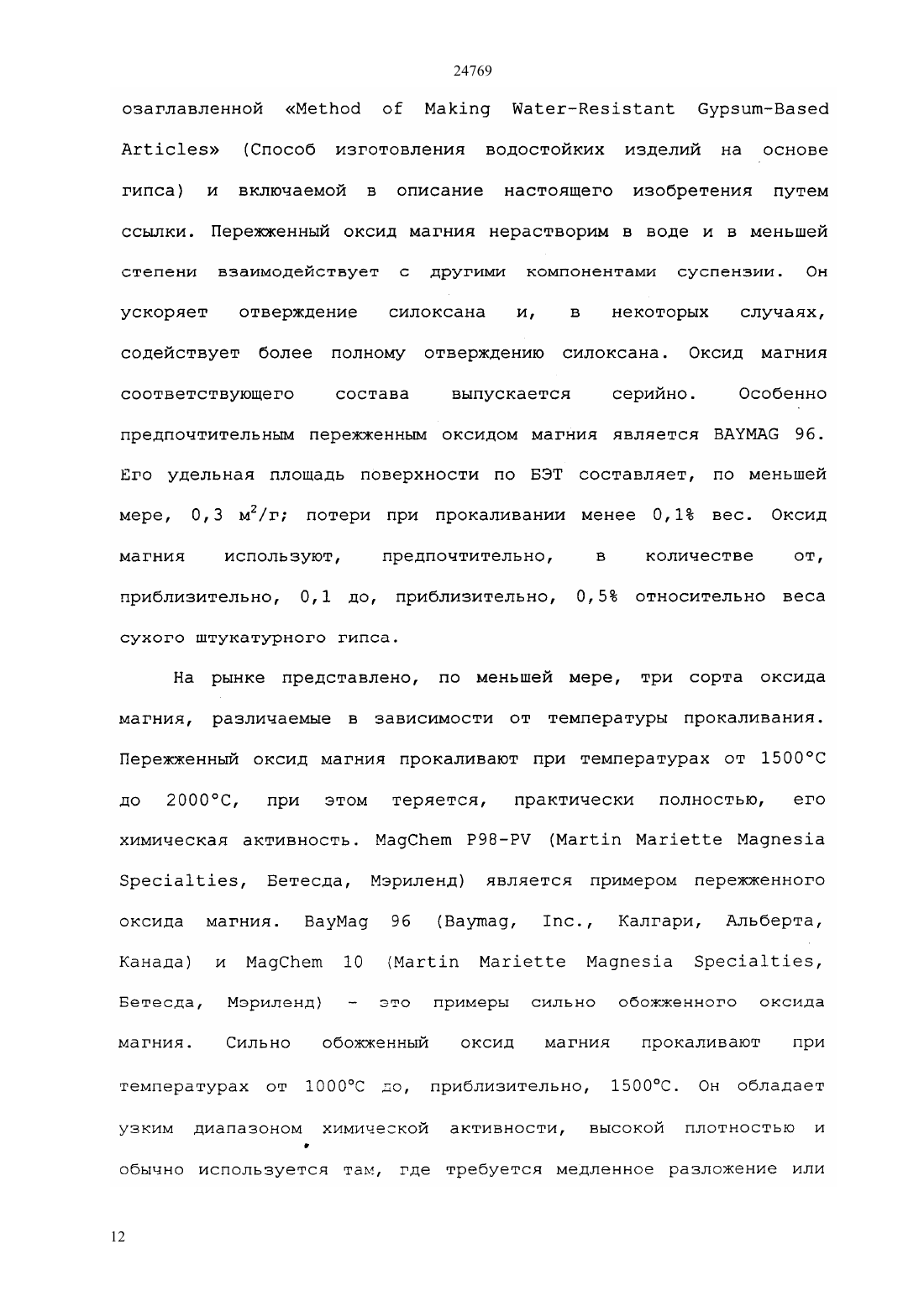

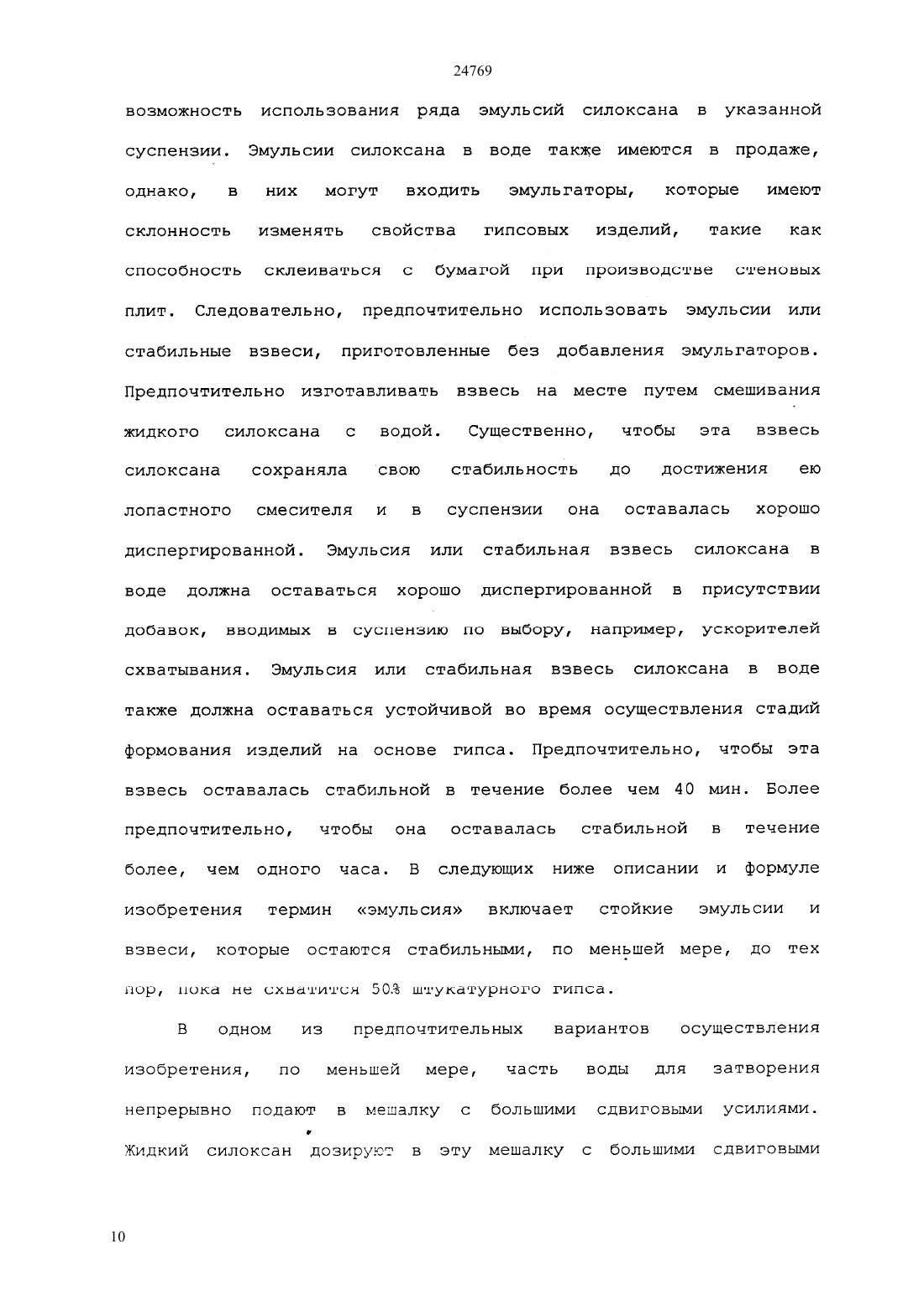

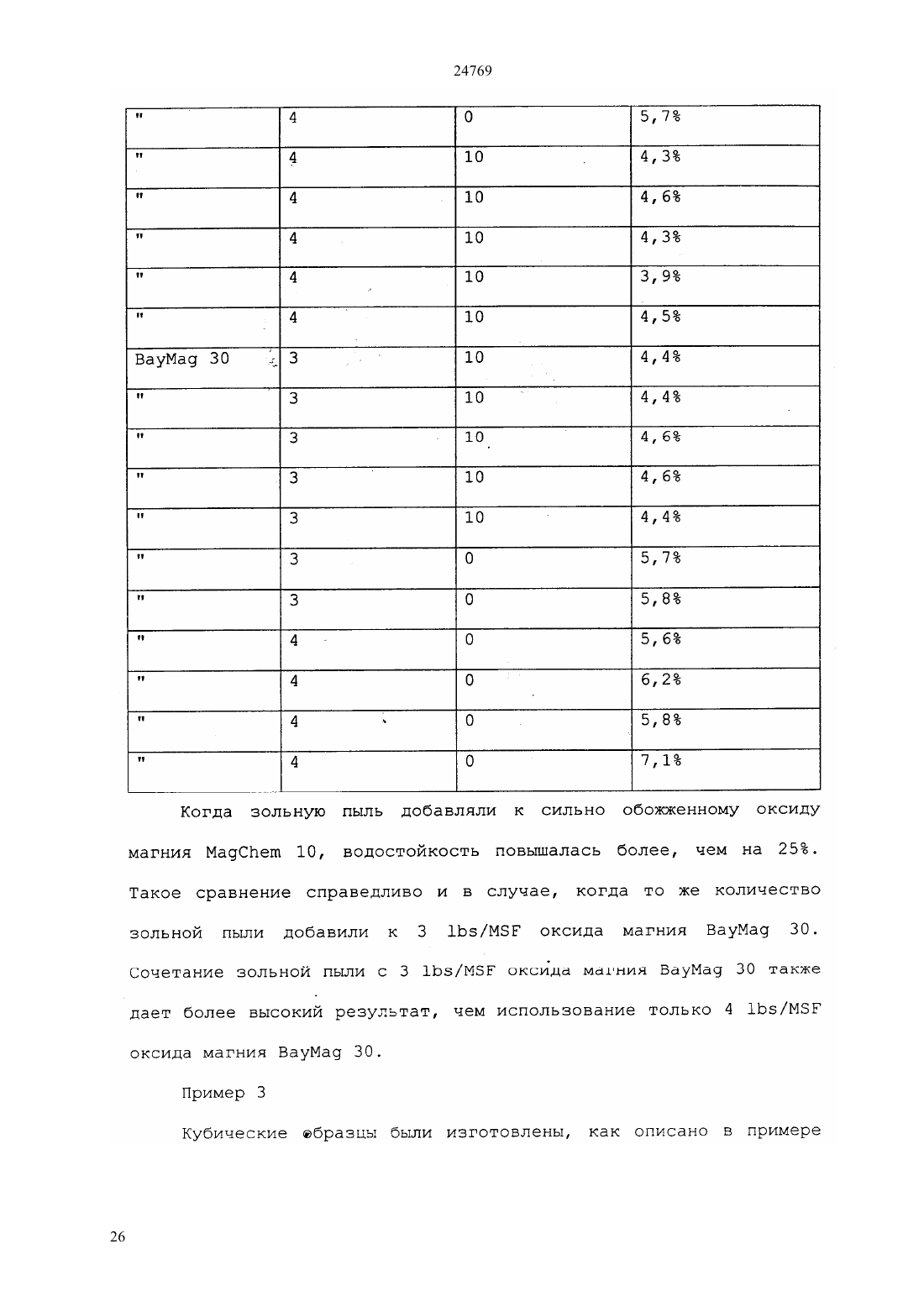

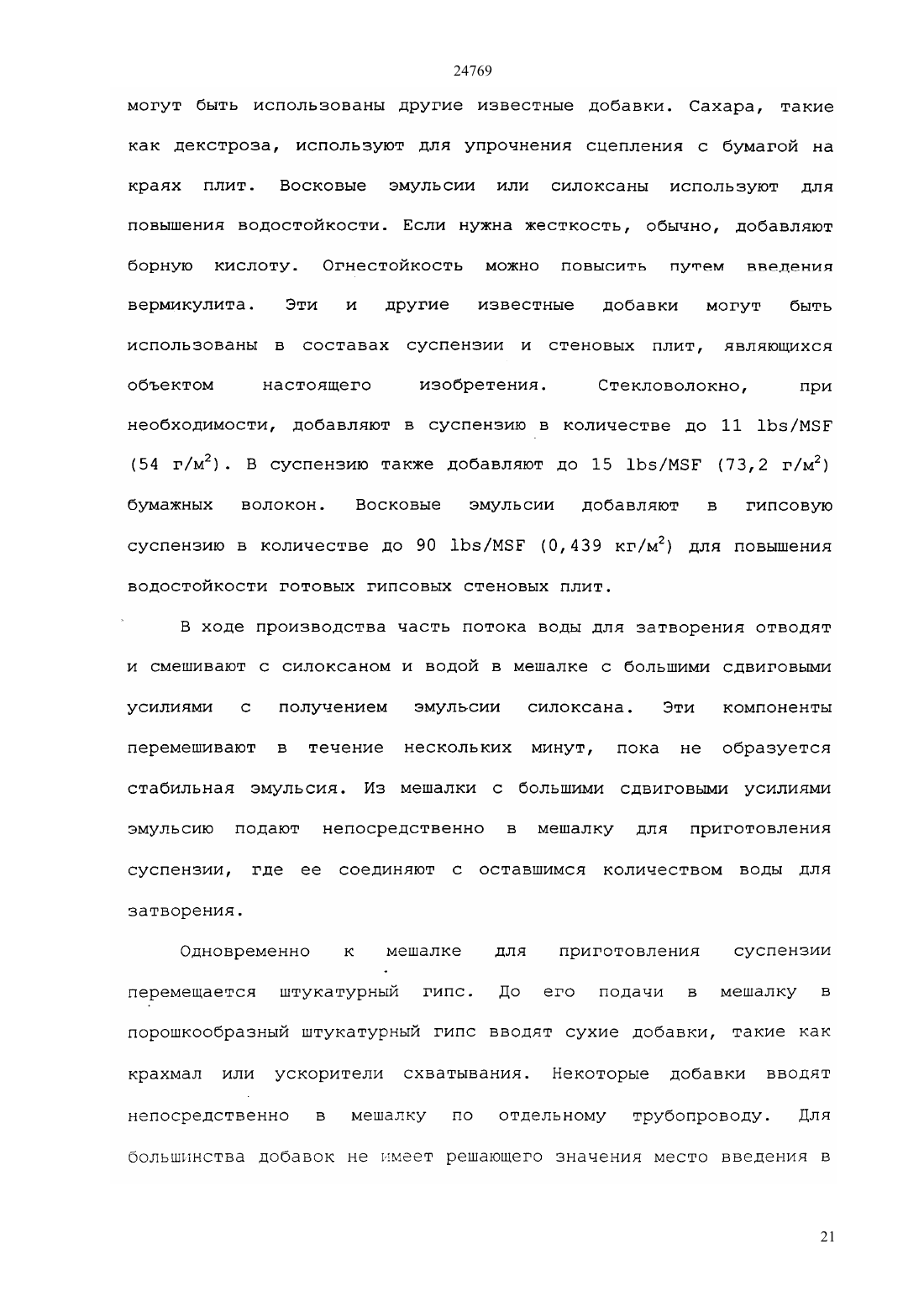

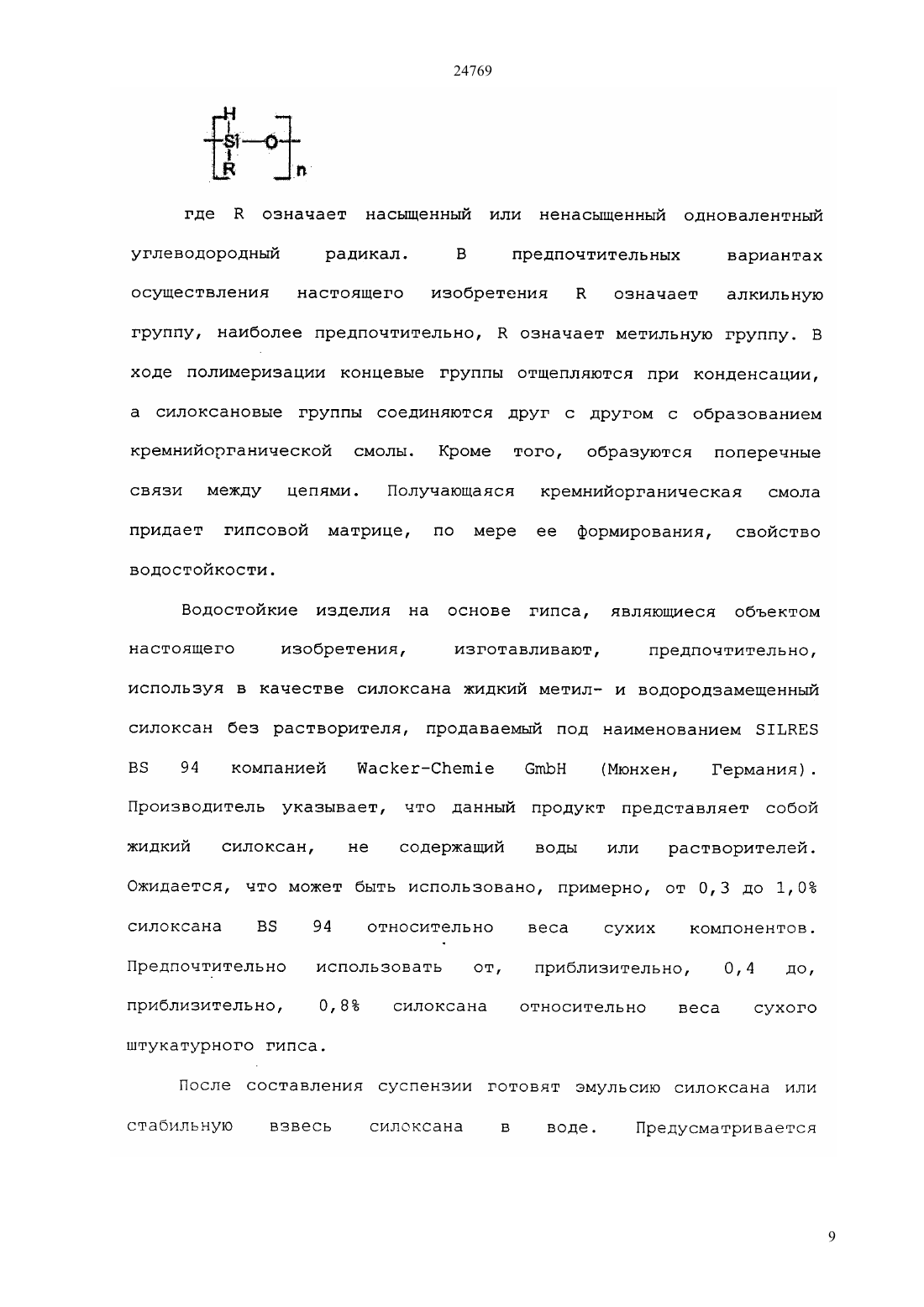

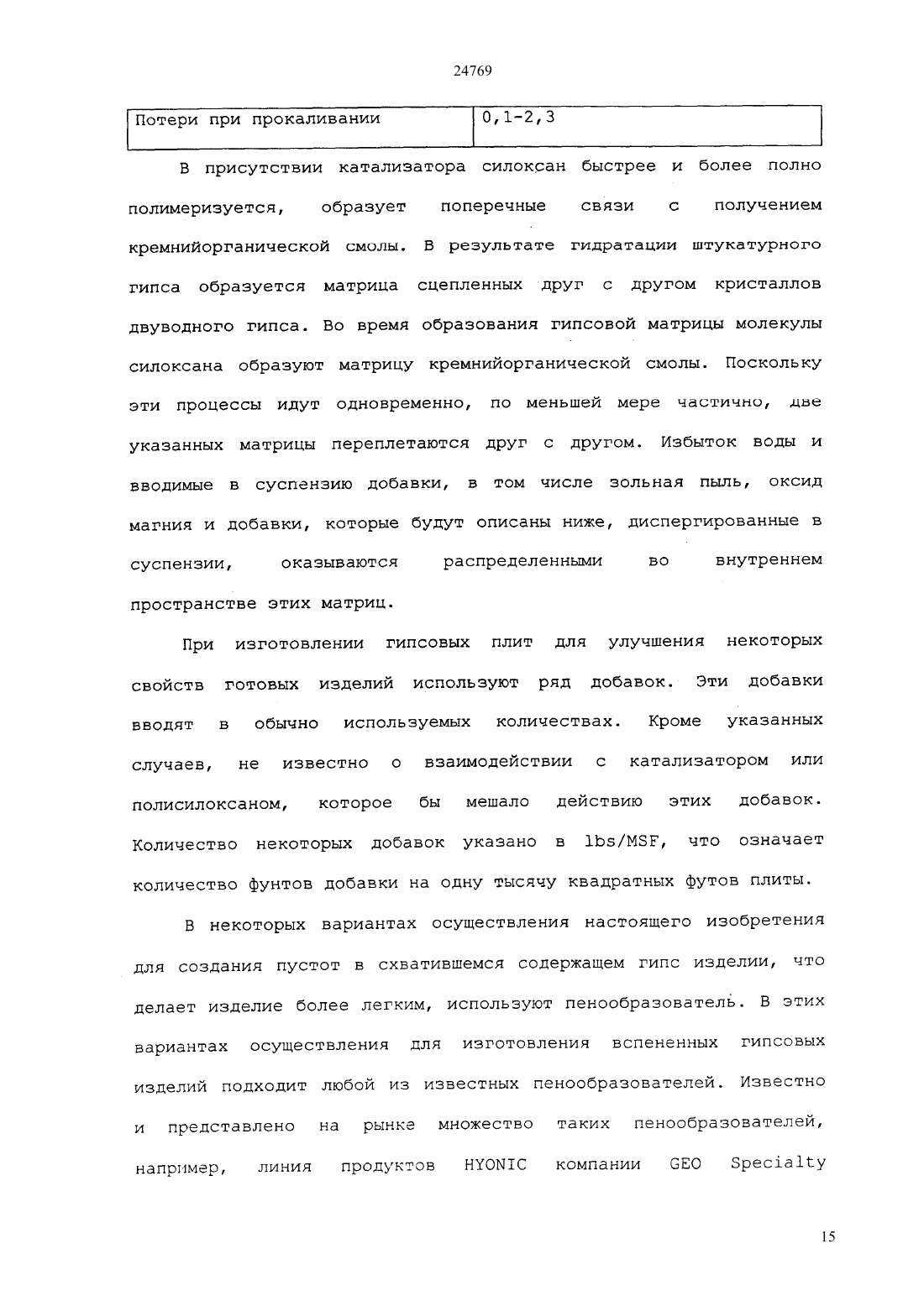

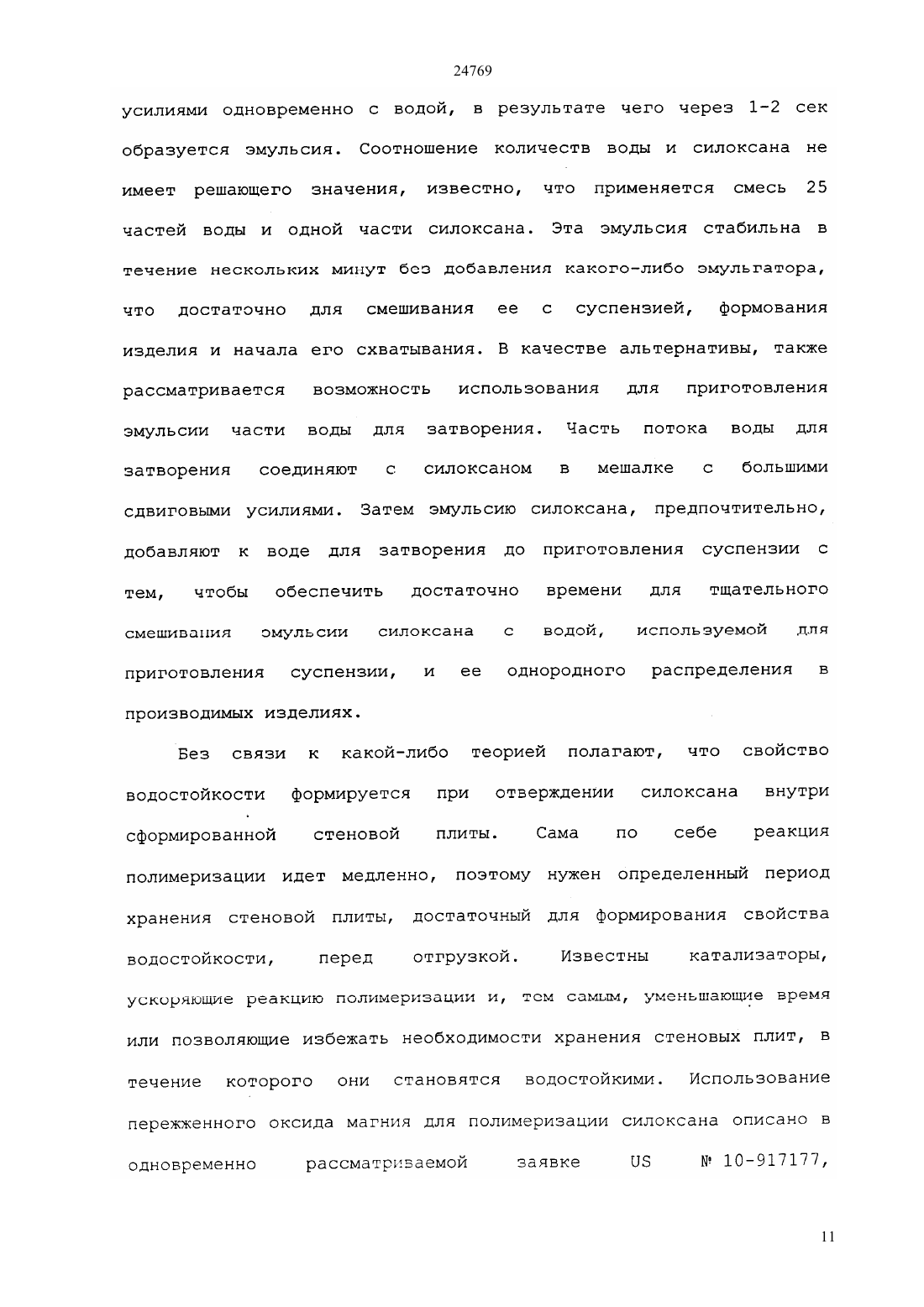

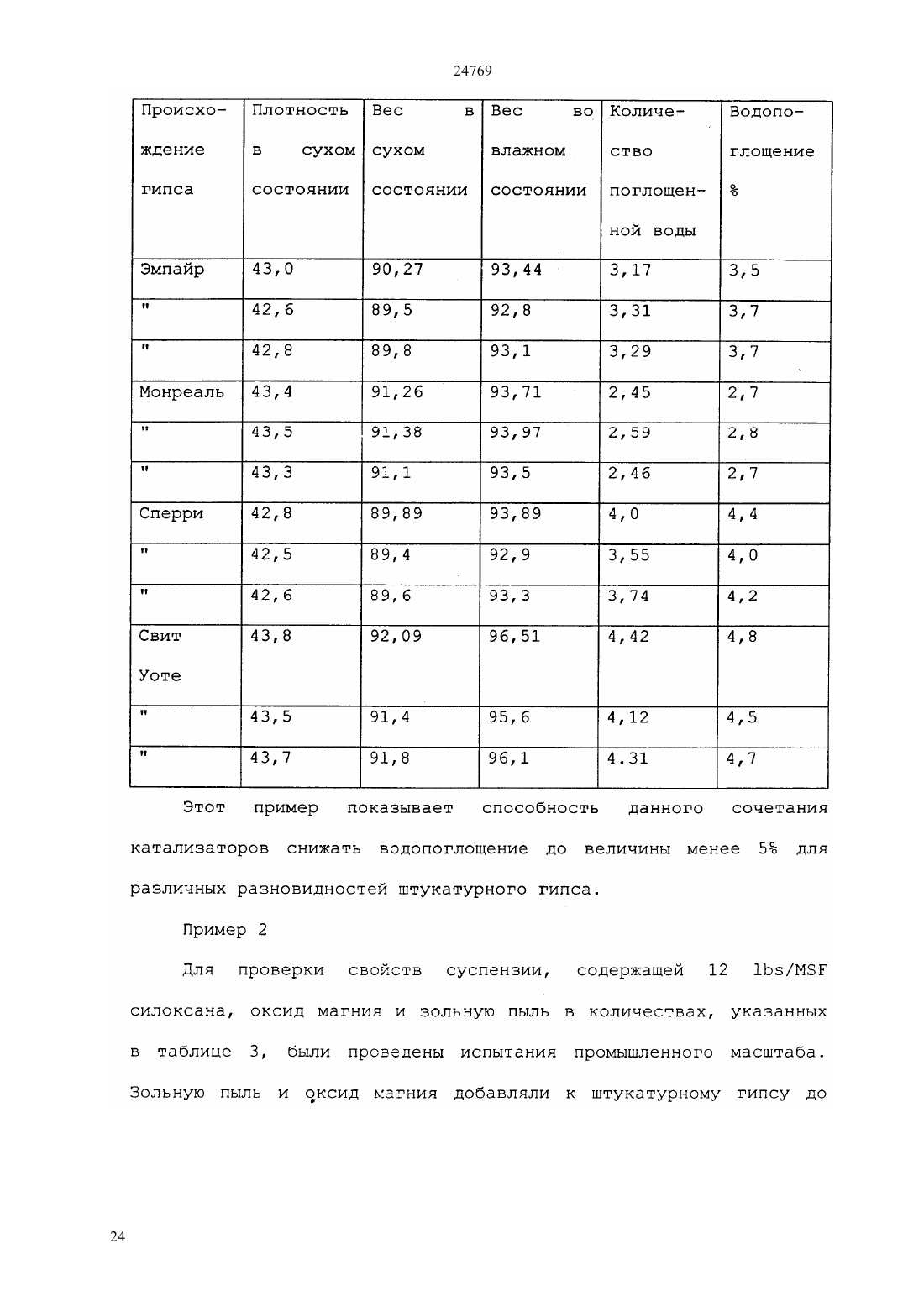

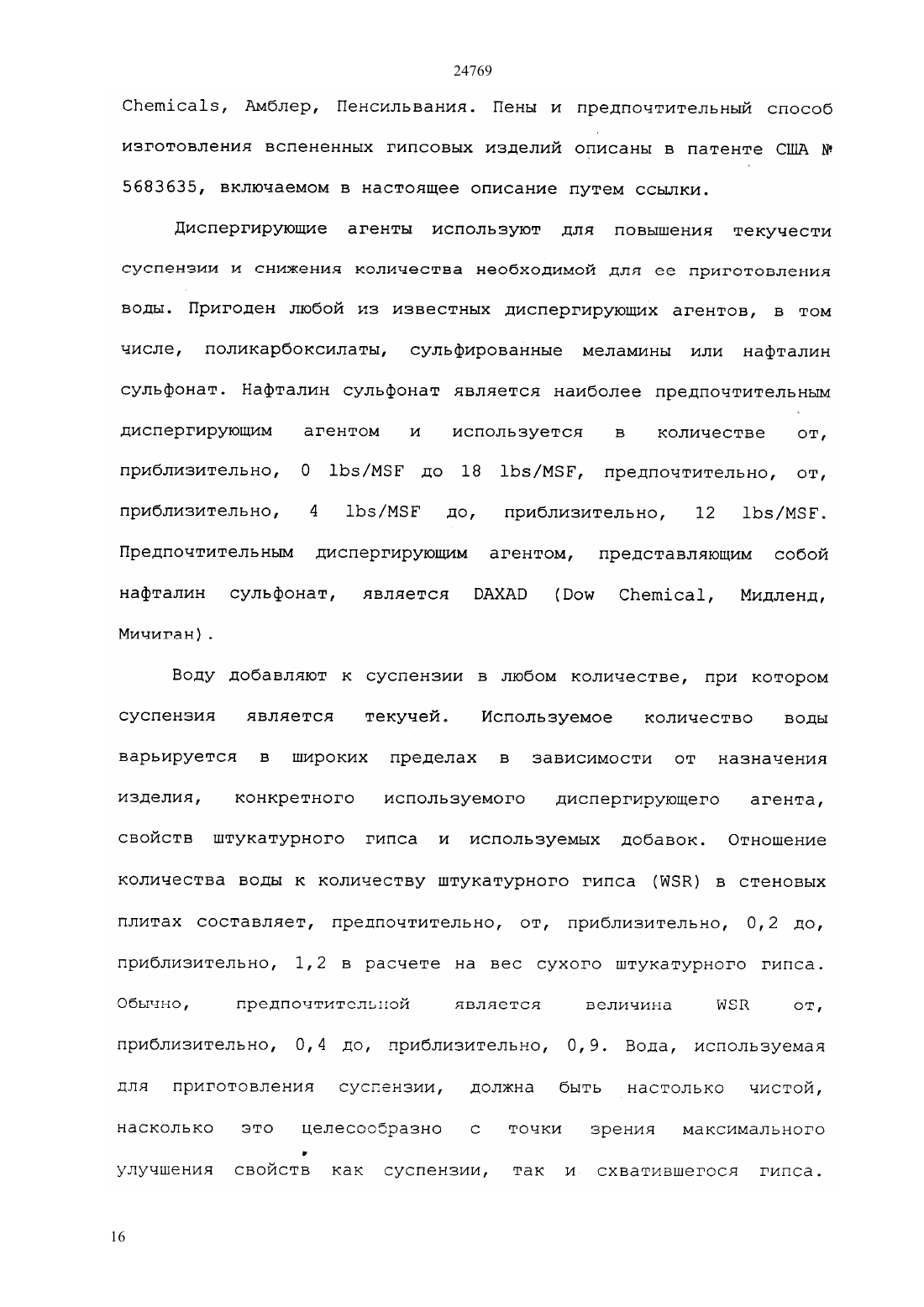

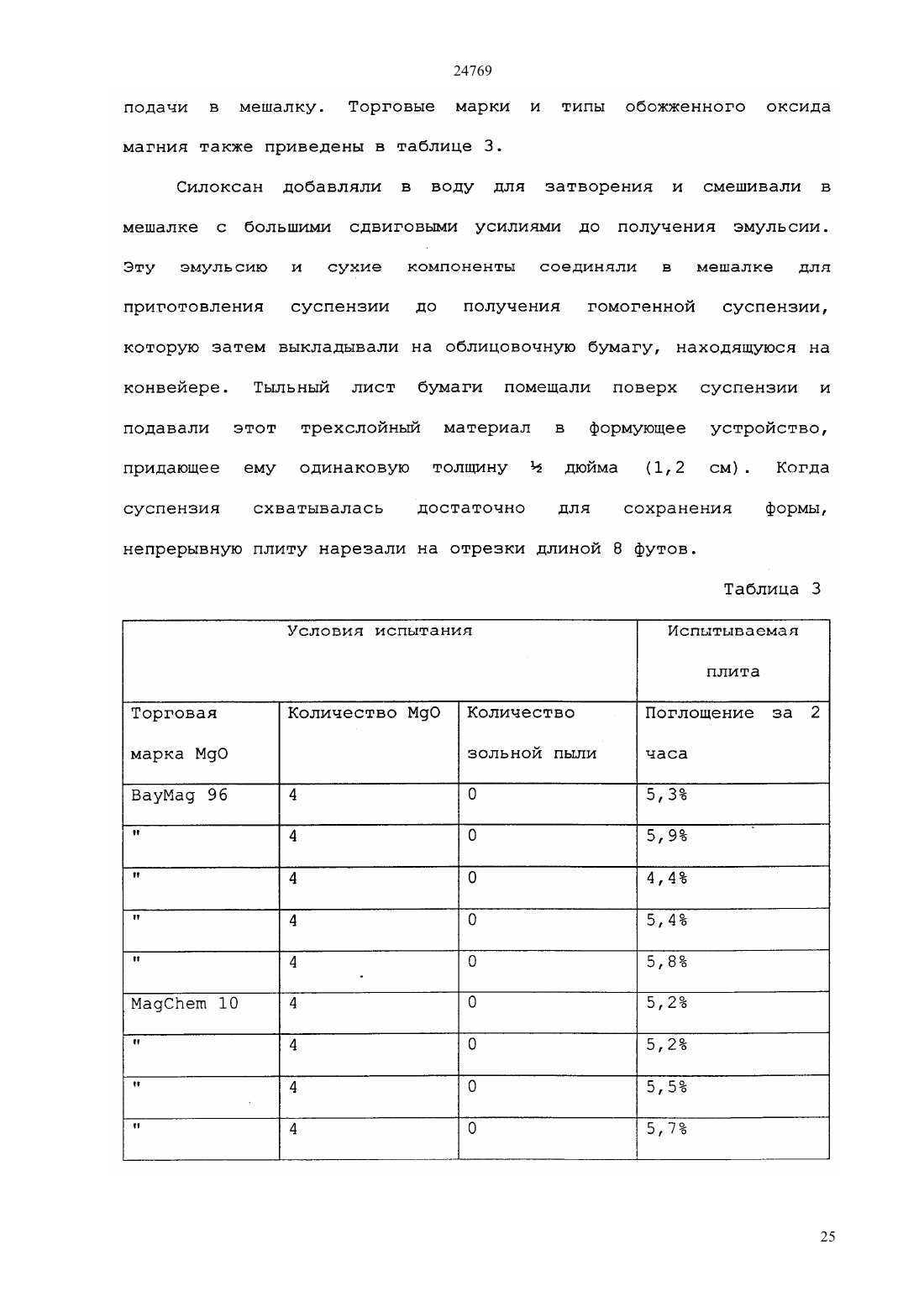

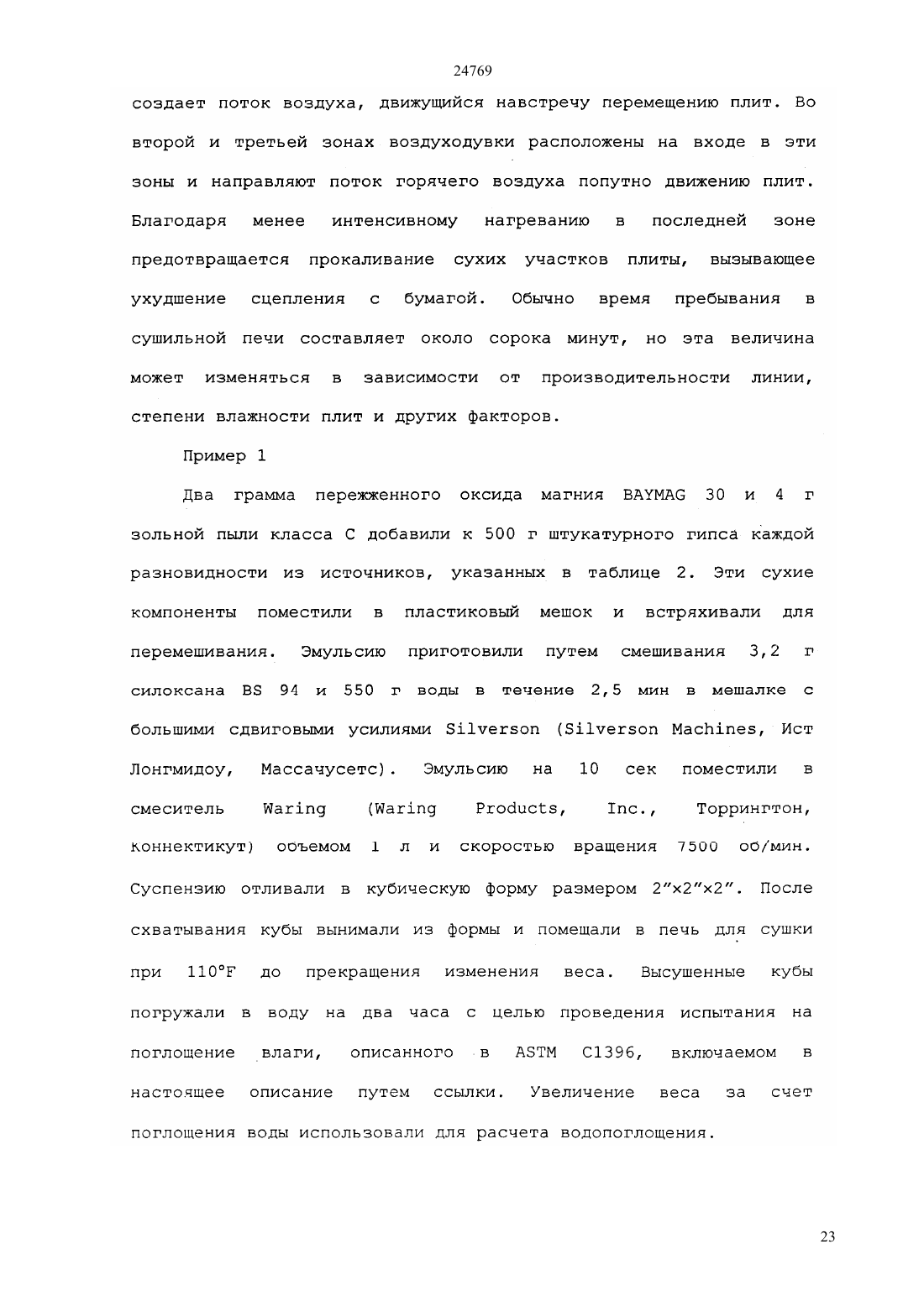

(51) 04 11/02 (2010.01) 04 28/00 (2010.01) 04 24/00 (2010.01) 04 24/42 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Полимеризация силоксана ускоряется в результате использования суспензии, содержащей штукатурный гипс, зольную пыль класса С, оксид магния, эмульсию силоксана и воду. Указанную суспензию используют в соответствии со способом изготовления водостойких гипсовых изделий,включающим приготовление эмульсии силоксана в воде, соединение суспензии с сухой смесью штукатурного гипса, оксида магния и зольной пыли класса С. Затем суспензии придают нужную форму и дают время для схватывания гипса и полимеризации силоксана. Полученный продукт пригоден для изготовления водостойких гипсовых панелей,сердцевина которых состоит из взаимопроникающих матриц кристаллов двуводного гипса и кремнийорганической смолы, где внутри взаимопроникающих матриц распределен катализатор, включающий оксид магния и компоненты зольной пыли класса С.(73) ЮНАЙТЕД СТЭЙТС ДЖИПСУМ КОМПАНИ(74) Русакова Нина Васильевна Жукова Галина Алексеевна Ляджин Владимир Алексеевич(54) СУСПЕНЗИЯ, СПОСОБ ИЗГОТОВЛЕНИЯ ВОДОСТОЙКИХ ГИПСОВЫХ ИЗДЕЛИЙ И ВОДОСТОЙКАЯ ГИПСОВАЯ ПАНЕЛЬ ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Суспензия, содержащая штукатурный гипс,оксид магния и силоксан, отличающаяся тем, что дополнительно содержит зольную пыль класса С,при этом силоксан присутствует в виде эмульсии силоксана и воды. 2. Суспензия по п.1, отличающаяся тем, что отношение количеств указанной зольной пыли и указанного оксида магния составляет от,приблизительно, 21 до, приблизительно, 31. 3. Суспензия по п.2, отличающаяся тем, что указанная зольная пыль присутствует в количестве от, приблизительно, 0,1 до, приблизительно, 5 относительно веса сухого штукатурного гипса. 4. Суспензия по п.1, отличающаяся тем, что указанная зольная пыль присутствует в количестве от, приблизительно, 0,1 до, приблизительно, 5 относительно веса сухого штукатурного гипса. 5. Суспензия по п.1, отличающаяся тем, что указанный оксид магния присутствует в количестве от, приблизительно, 0,1 до, приблизительно, 0,5 относительно веса сухого штукатурного гипса. 6. Суспензия по п.1, отличающаяся тем, что указанный оксид магния представляет собой сильно обожженный или пережженный оксид магния. 7. Суспензия по п.1, отличающаяся тем, что указанная эмульсия содержит жидкий полисилоксан и воду. 8. Суспензия по п.1, отличающаяся тем, что указанный силоксан является жидким, линейным,водородзамещенным силоксаном. 9. Суспензия по п.1, отличающаяся тем, что дополнительно содержит, по меньшей мере, один из компонентов из группы, состоящей из крахмалов,пенообразователей,ускорителей схватывания,замедлителей схватывания,биоцидов,диспергирующих агентов, волокон или веществ,повышающих прочность. 10. Суспензия по п. 1, отличающаяся тем, что указанная эмульсия содержит стабильную взвесь. 11. Суспензия по п.1, отличающаяся тем, что 30 указанная взвесь не содержит эмульгатора. 12. Способ изготовления водостойких гипсовых изделий, содержащий смешивание оксида магния со штукатурным гипсом придание суспензии формы выдерживание гипсовой суспензии до схватывания, при котором образуется сердцевина стеновой плиты, и полимеризацию силоксана, отличающийся тем, что упомянутые оксид магния и штукатурный гипс смешивают с зольной пылью класса С и приготавливают силоксановую эмульсию из силоксана и воды, после чего объединяют эмульсию силоксана со смесью штукатурного гипса и катализатора. 13. Способ по п.12, отличающийся тем, что указанное смешивание силоксана и воды осуществляют в мешалке с большими сдвиговыми усилиями. 14. Способ по п.12, отличающийся тем, что указанное придание суспензии формы включает помещение суспензии между двумя листами облицовочного материала с образованием стеновой плиты. 15. Способ по п.12, отличающийся тем, что указанное смешивание осуществляют до указанного этапа объединения. 16. Способ по п.12, отличающийся тем, что дополнительно включает введение части отмеренного количества воды для затворения для использования в качестве указанной воды. 17. Водостойкая гипсовая панель, сердцевина которой состоит из взаимопроникающих матриц кристаллов двуводного гипса и кремнийорганической смолы, где внутри указанных взаимопроникающих матриц распределен катализатор,включающий оксид магния,отличающаяся тем, что внутри указанных взаимопроникающих матриц дополнительно распределены компоненты зольной пыли класса С. 18. Гипсовая панель по п.17, отличающаяся тем, что дополнительно содержит, по меньшей мере,один из компонентов из группы, состоящей из
