Способ горения и устройство для его осуществления

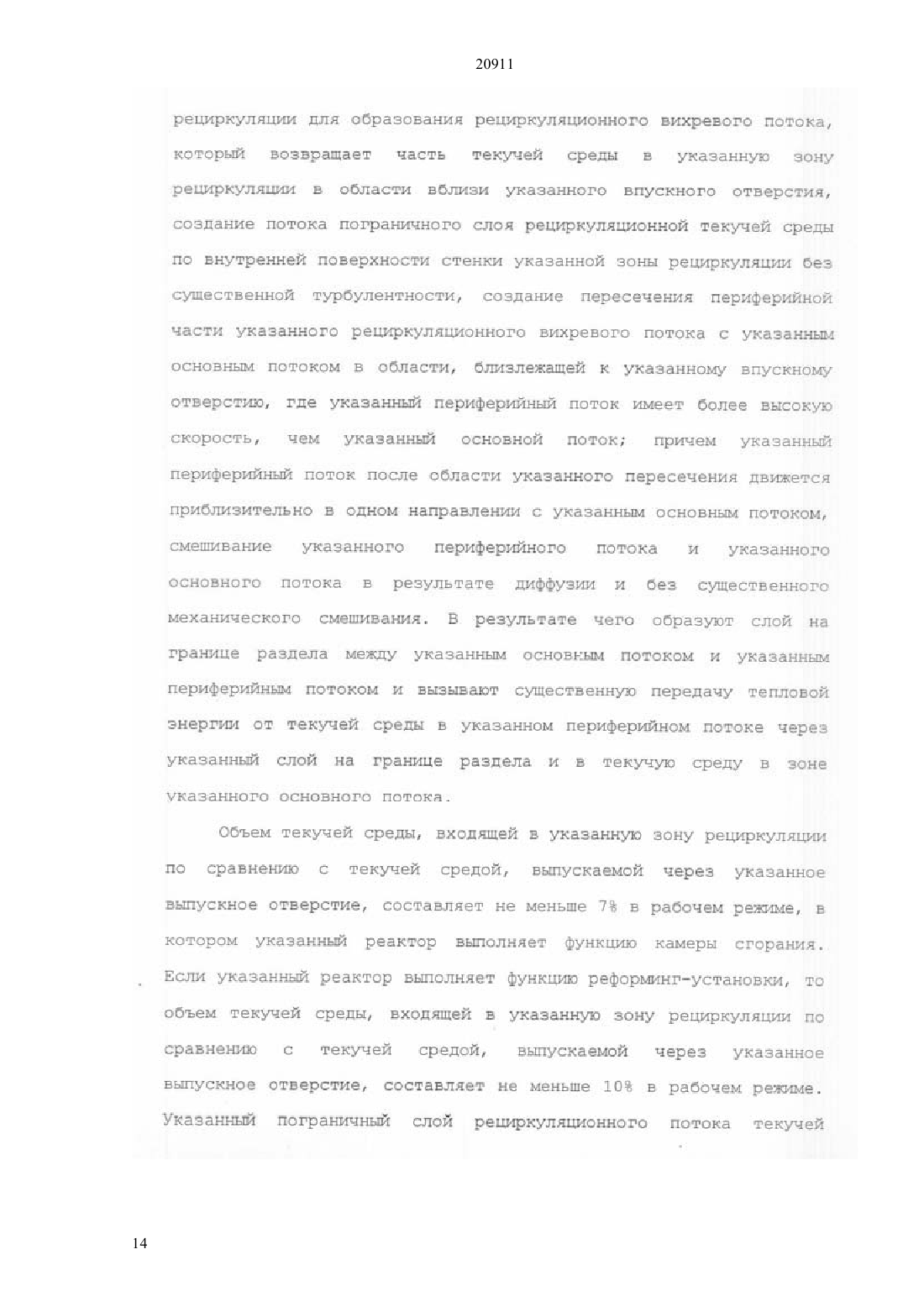

(51) 23 3/00 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ сформирована и расположена относительно направления движения основного потока таким образом, чтобы отделять часть текучей среды в направлении движения основного потока в точке отрыва потока для образования рециркуляционного вихревого потока в зоне рециркуляции во время работы реактора. Внутренняя поверхность дополнительно характеризуется отсутствием нарушений непрерывности для создания по существу невозмущенного движения пограничного слоя по периферии рециркуляционного вихревого потока. Способ сжигания топлива в камере сгорания предусматривает пропускание большей части основного потока по траектории вдоль зоны основного потока,пропускание меньшей части основного потока по траектории через зону рециркуляции для образования рециркуляционного вихревого потока,который возвращает часть текучей среды в зону рециркуляции в области вблизи впускного отверстия создание потока пограничного слоя рециркуляционной текучей среды по внутренней поверхности стенки зоны рециркуляции без существенной турбулентности создание пересечения периферийной части рециркуляционного вихревого потока с основным потоком в области, близлежащей к впускному отверстию, где периферийный поток имеет более высокую скорость, чем основной поток причем периферийный поток после области пересечения движется приблизительно в одном направлении с основным потоком. Смешивают периферийный поток и основной поток в результате диффузии и без существенного механического смешивания, в результате(72) РАХМАИЛОВ Анатолий МихайловичРАХМАИЛОВ Анатолий Анатольевич(74) Русакова Нина Васильевна Жукова Галина Алексеевна(54) СПОСОБ ГОРЕНИЯ И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ(57) Изобретение относится к камере сгорания и способу сжигания топлива в камере сгорания в смеси с воздухом для образования горячих газов для различных применений. Камера сгорания содержит реактор, впускное отверстие для подачи основного потока текучей среды в реактор, выпускное отверстие для выпуска нагретой текучей среды из реактора. Реактор расположен между впускным отверстием и выпускным отверстием и содержит зону основного потока, через которую большая часть основного потока проходит по направлению движения основного потока, и зону рециркуляции, через которую проходит меньшая часть основного потока. Зона рециркуляции образована,частично,стенкой,имеющей внутреннюю поверхность,закругленную в одном направлении, по существу, непрерывно, и проходящую от точки отрыва потока,вблизи выпускного отверстия,в точку возврата, вблизи впускного отверстия,причем внутренняя поверхность чего образуют слой на границе раздела между основным потоком и периферийным потоком и вызывают существенную передачу тепловой энергии от текучей среды в периферийном потоке через слой на границе раздела и в текучую среду в зоне основного потока.
