Ветроэлектрическая станция

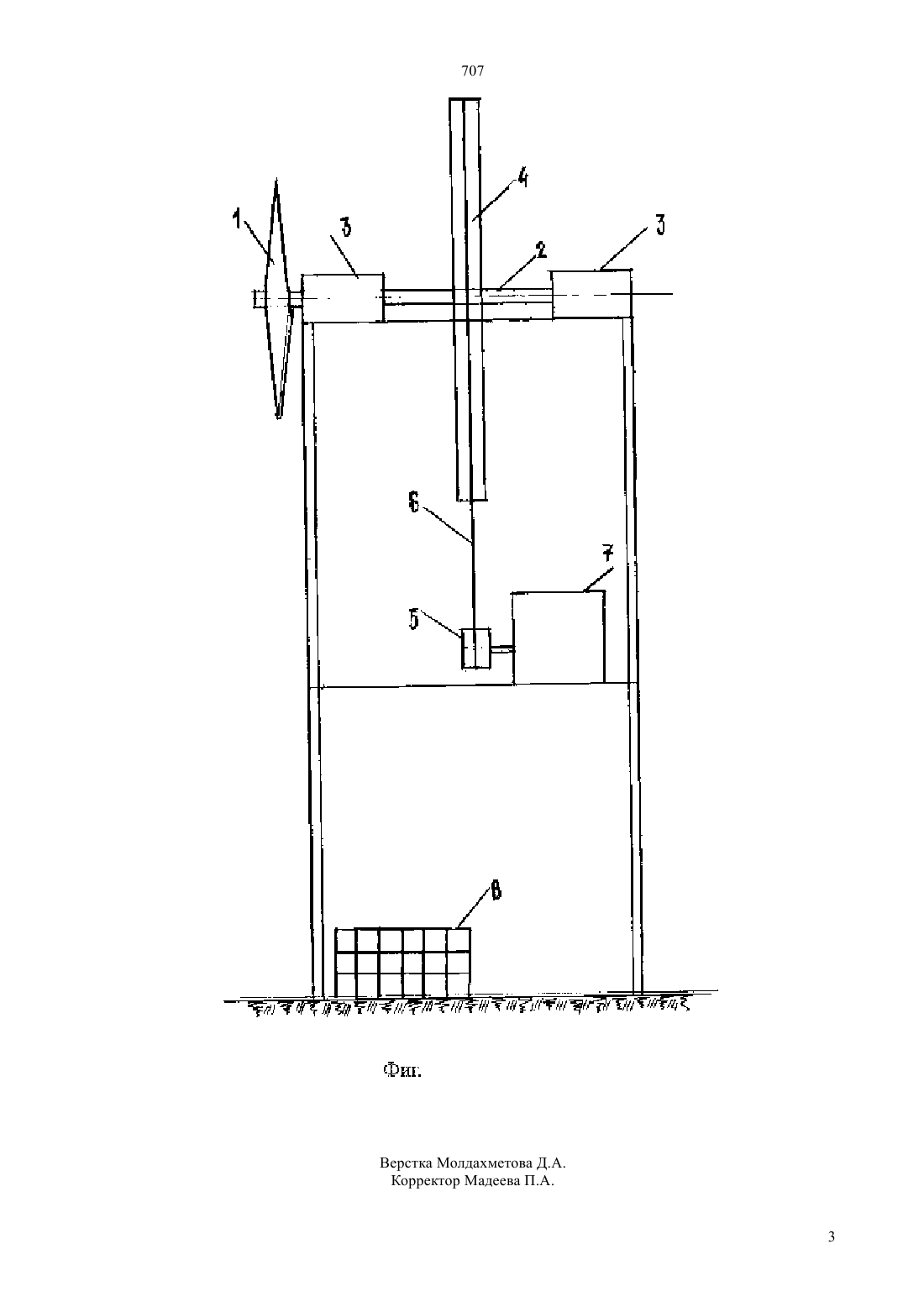

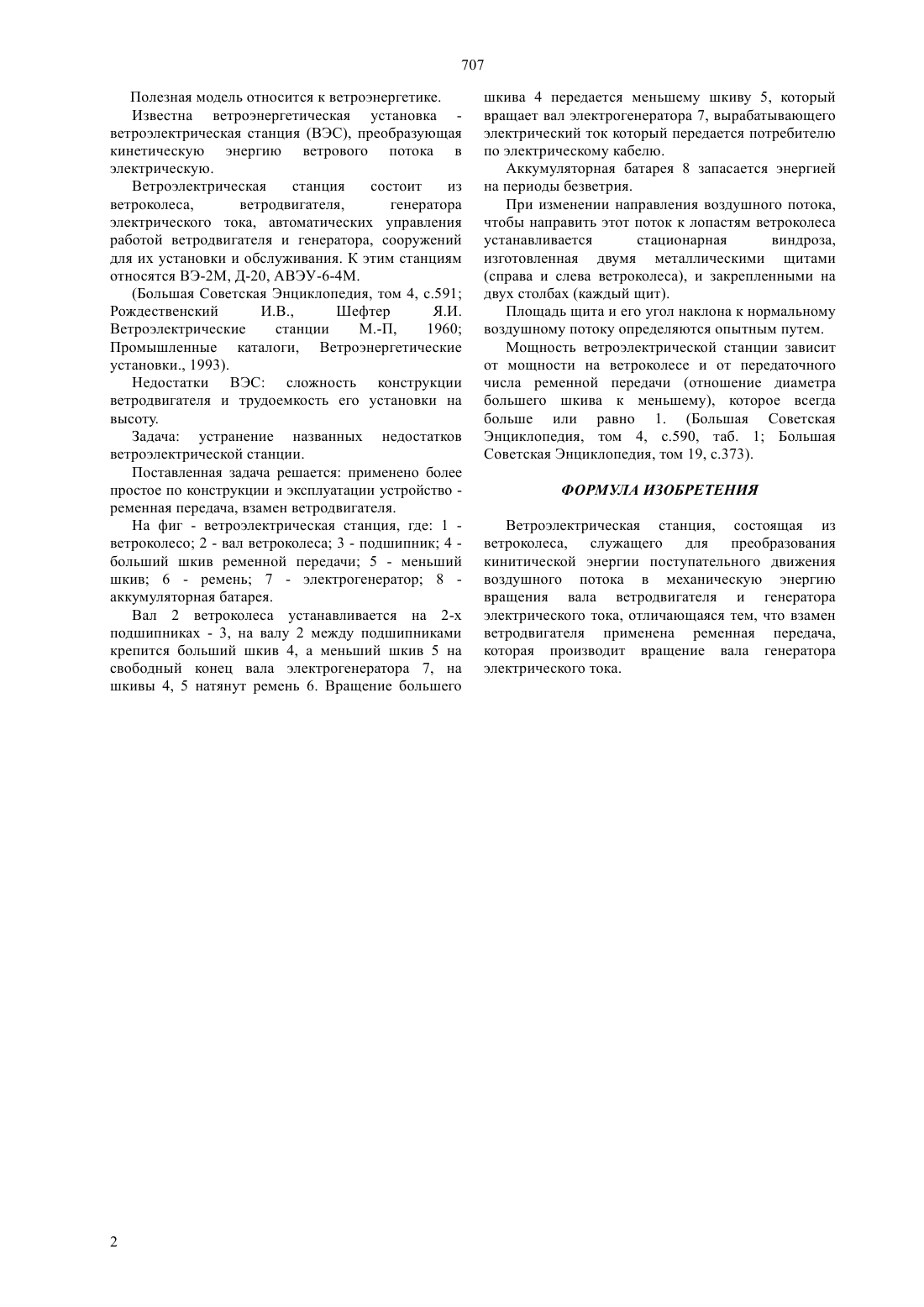

(51) 03 9/02 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(57) Полезная модель относится к ветроэнергетике. Задача упростить и повысить эффективность работы ветроэлектрической станции. Сущность заключается в том, что сложный по конструкции и эксплуатации ветродвигатель заменен ременной передачей. 707 Полезная модель относится к ветроэнергетике. Известна ветроэнергетическая установка ветроэлектрическая станция (ВЭС), преобразующая кинетическую энергию ветрового потока в электрическую. Ветроэлектрическая станция состоит из ветроколеса,ветродвигателя,генератора электрического тока, автоматических управления работой ветродвигателя и генератора, сооружений для их установки и обслуживания. К этим станциям относятся ВЭ-2 М, Д-20, АВЭУ-6-4 М.(Большая Советская Энциклопедия, том 4, с.591 Рождественский И.В.,Шефтер Я.И. Ветроэлектрические станции М.-П,1960 Промышленные каталоги, Ветроэнергетические установки., 1993). Недостатки ВЭС сложность конструкции ветродвигателя и трудоемкость его установки на высоту. Задача устранение названных недостатков ветроэлектрической станции. Поставленная задача решается применено более простое по конструкции и эксплуатации устройство ременная передача, взамен ветродвигателя. На фиг - ветроэлектрическая станция, где 1 ветроколесо 2 - вал ветроколеса 3 - подшипник 4 больший шкив ременной передачи 5 - меньший шкив 6 - ремень 7 - электрогенератор 8 аккумуляторная батарея. Вал 2 ветроколеса устанавливается на 2-х подшипниках - 3, на валу 2 между подшипниками крепится больший шкив 4, а меньший шкив 5 на свободный конец вала электрогенератора 7, на шкивы 4, 5 натянут ремень 6. Вращение большего шкива 4 передается меньшему шкиву 5, который вращает вал электрогенератора 7, вырабатывающего электрический ток который передается потребителю по электрическому кабелю. Аккумуляторная батарея 8 запасается энергией на периоды безветрия. При изменении направления воздушного потока,чтобы направить этот поток к лопастям ветроколеса устанавливается стационарная виндроза,изготовленная двумя металлическими щитами(справа и слева ветроколеса), и закрепленными на двух столбах (каждый щит). Площадь щита и его угол наклона к нормальному воздушному потоку определяются опытным путем. Мощность ветроэлектрической станции зависит от мощности на ветроколесе и от передаточного числа ременной передачи (отношение диаметра большего шкива к меньшему), которое всегда больше или равно 1. (Большая Советская Энциклопедия, том 4, с.590, таб. 1 Большая Советская Энциклопедия, том 19, с.373). ФОРМУЛА ИЗОБРЕТЕНИЯ Ветроэлектрическая станция, состоящая из ветроколеса, служащего для преобразования кинитической энергии поступательного движения воздушного потока в механическую энергию вращения вала ветродвигателя и генератора электрического тока, отличающаяся тем, что взамен ветродвигателя применена ременная передача,которая производит вращение вала генератора электрического тока.
