Пневматический вибровозбудитель

Номер полезной модели: 600

Опубликовано: 15.11.2010

Авторы: Гольцев Анатолий Григорьевич, Курмангалиев Тимур Болатович

Скачать PDF файл.

Текст

Смотреть все

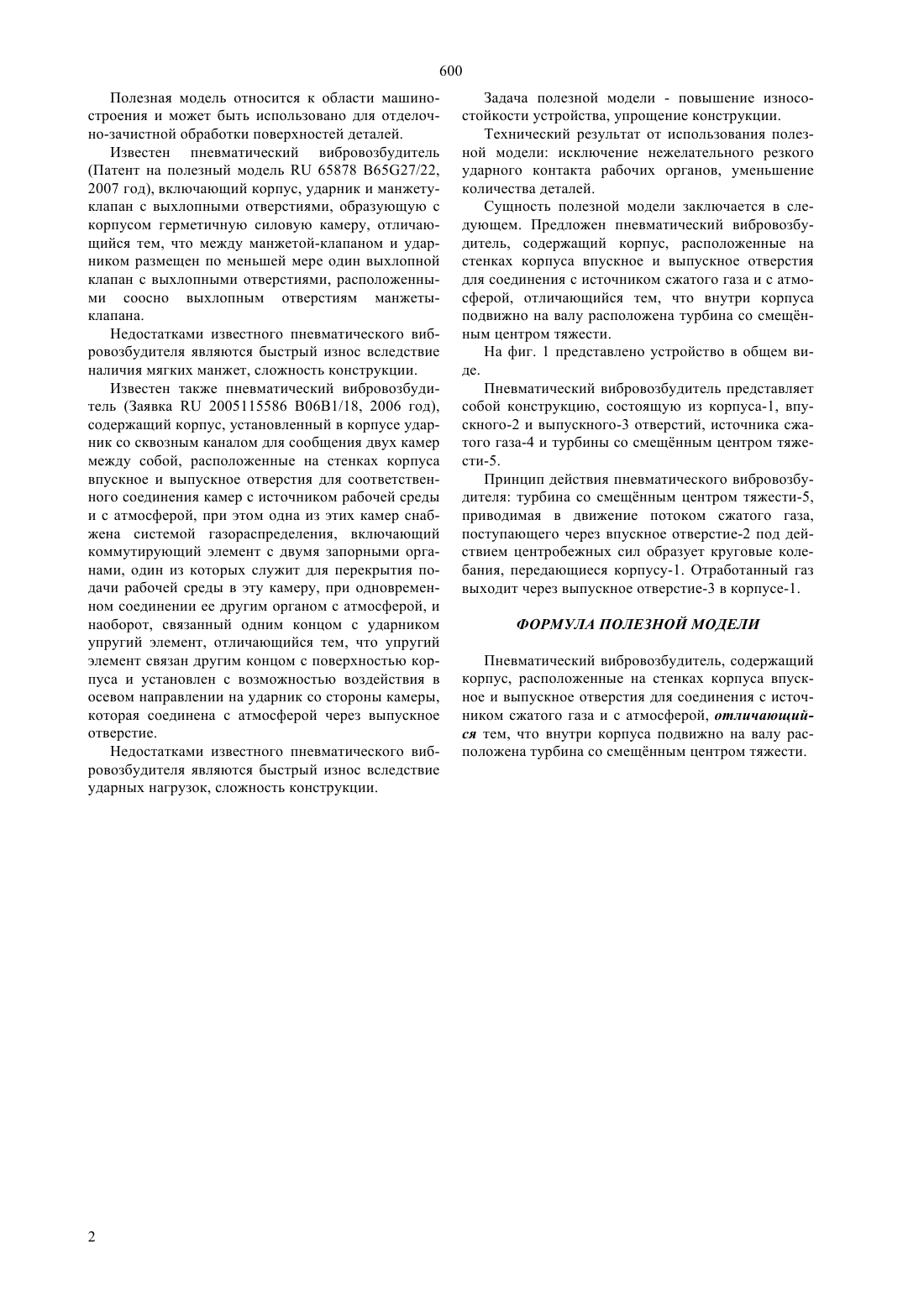

(51) 06 1/18 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ дача полезной модели - повышение износостойкости устройства, упрощение конструкции. Технический результат от использования полезной модели исключение нежелательного резкого ударного контакта рабочих органов, уменьшение количества деталей. Предложен пневматический вибровозбудитель, содержащий корпус, расположенные на стенках корпуса впускное и выпускное отверстия для соединения с источником сжатого газа и с атмосферой, отличающийся тем, что внутри корпуса подвижно на валу расположена турбина со смещнным центром тяжести.(72) Гольцев Анатолий Григорьевич Курмангалиев Тимур Болатович(56) Заявка на изобретение РФ 2005115586 А, кл. В 06 В 1/18 (2010.01), 2006(57) Полезная модель относится к области машиностроения и может быть использовано для отделочно-зачистной обработки поверхностей деталей. За 600 Полезная модель относится к области машиностроения и может быть использовано для отделочно-зачистной обработки поверхностей деталей. Известен пневматический вибровозбудитель(Патент на полезный модель 65878 6527/22,2007 год), включающий корпус, ударник и манжетуклапан с выхлопными отверстиями, образующую с корпусом герметичную силовую камеру, отличающийся тем, что между манжетой-клапаном и ударником размещен по меньшей мере один выхлопной клапан с выхлопными отверстиями, расположенными соосно выхлопным отверстиям манжетыклапана. Недостатками известного пневматического вибровозбудителя являются быстрый износ вследствие наличия мягких манжет, сложность конструкции. Известен также пневматический вибровозбудитель (Заявка 2005115586 В 06 В 1/18, 2006 год),содержащий корпус, установленный в корпусе ударник со сквозным каналом для сообщения двух камер между собой, расположенные на стенках корпуса впускное и выпускное отверстия для соответственного соединения камер с источником рабочей среды и с атмосферой, при этом одна из этих камер снабжена системой газораспределения, включающий коммутирующий элемент с двумя запорными органами, один из которых служит для перекрытия подачи рабочей среды в эту камеру, при одновременном соединении ее другим органом с атмосферой, и наоборот, связанный одним концом с ударником упругий элемент, отличающийся тем, что упругий элемент связан другим концом с поверхностью корпуса и установлен с возможностью воздействия в осевом направлении на ударник со стороны камеры,которая соединена с атмосферой через выпускное отверстие. Недостатками известного пневматического вибровозбудителя являются быстрый износ вследствие ударных нагрузок, сложность конструкции. Задача полезной модели - повышение износостойкости устройства, упрощение конструкции. Технический результат от использования полезной модели исключение нежелательного резкого ударного контакта рабочих органов, уменьшение количества деталей. Сущность полезной модели заключается в следующем. Предложен пневматический вибровозбудитель, содержащий корпус, расположенные на стенках корпуса впускное и выпускное отверстия для соединения с источником сжатого газа и с атмосферой, отличающийся тем, что внутри корпуса подвижно на валу расположена турбина со смещнным центром тяжести. На фиг. 1 представлено устройство в общем виде. Пневматический вибровозбудитель представляет собой конструкцию, состоящую из корпуса-1, впускного-2 и выпускного-3 отверстий, источника сжатого газа-4 и турбины со смещнным центром тяжести-5. Принцип действия пневматического вибровозбудителя турбина со смещнным центром тяжести-5,приводимая в движение потоком сжатого газа,поступающего через впускное отверстие-2 под действием центробежных сил образует круговые колебания, передающиеся корпусу-1. Отработанный газ выходит через выпускное отверстие-3 в корпусе-1. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Пневматический вибровозбудитель, содержащий корпус, расположенные на стенках корпуса впускное и выпускное отверстия для соединения с источником сжатого газа и с атмосферой, отличающийся тем, что внутри корпуса подвижно на валу расположена турбина со смещнным центром тяжести.

МПК / Метки

МПК: B06B 1/18

Метки: вибровозбудитель, пневматический
