Набивка

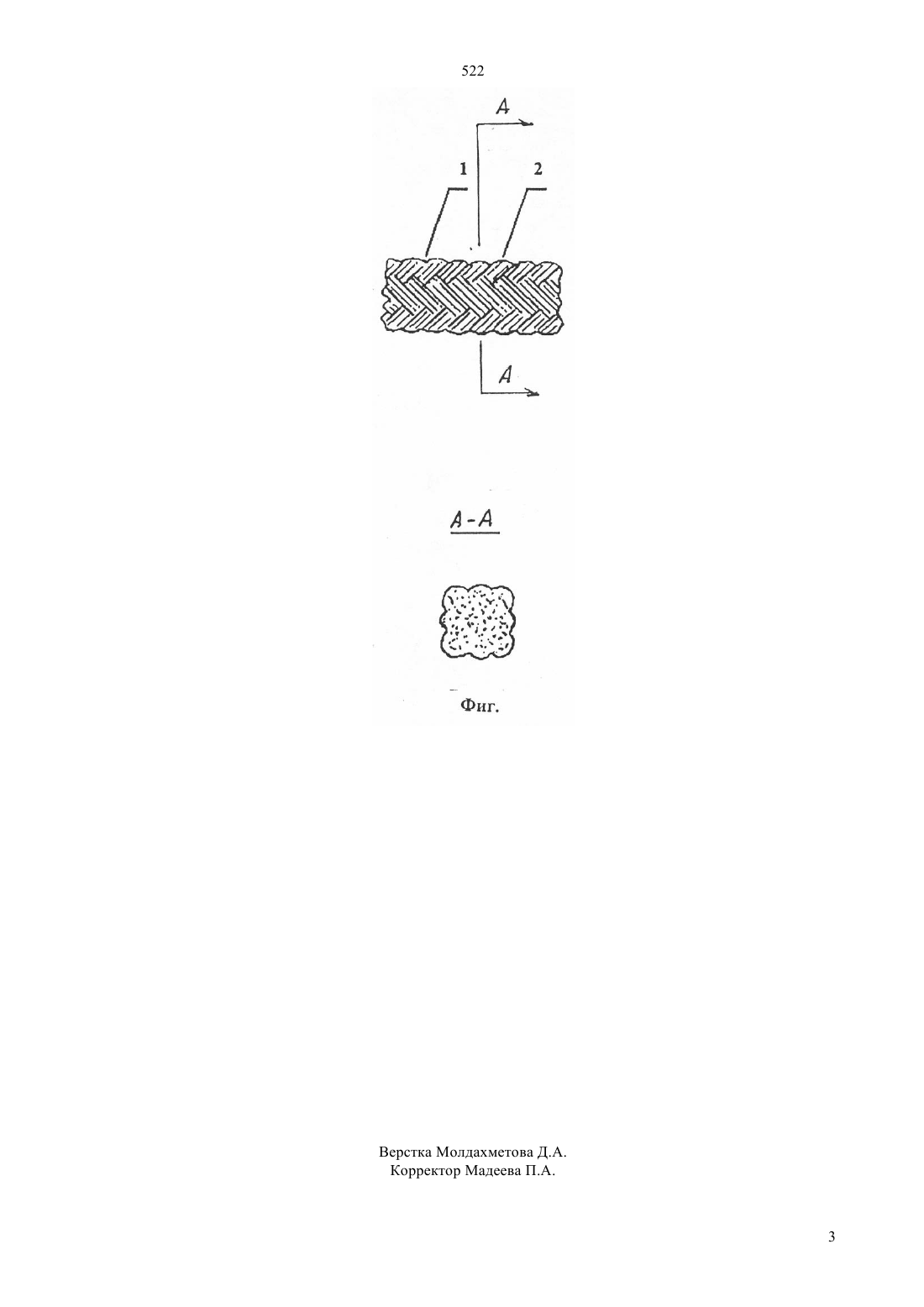

(51) 16 15/20 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ для эксплуатации в сальниках с аксиальным натяжением. Для обеспечения уплотнительной способности при меньших аксиальных натяжениях и снижения износа сальника поверхность набивки выполняется в виде чередующихся выступов и впадин. Часть уплотняющей поверхности набивки выполнена с впадинами, составляющими более 50 этой части поверхности, а другая часть уплотняющей поверхности набивки выполнена с впадинами, составляющими менее 50 этой части поверхности, при этом участки поверхности с впадинами разного размера чередуются по поверхности набивки.(73) Открытое акционерное общество Завод тормозных, уплотнительных и теплоизоляционных изделий(57) Полезная модель относится к набивкам, преимущественно мягким набивкам, предназначенным 522 Заявляемая полезная модель относится к набивкам, преимущественно мягким набивкам, предназначенным для эксплуатации в сальниках с аксиальным натяжением. Аналогом заявляемой полезной модели является набивка, поверхность которой выполнена в виде чередующихся выступов и впадин, где впадины составляют менее 50 уплотняющей поверхности набивки (см. патент РФ 2132502, МПК 6 16 15/20, 1999). Существенные признаки аналога поверхность выполнена в виде чередующихся выступов и впадин совпадают с существенными признаками заявляемой полезной модели. Недостатком аналога является возможность увеличенного износа сальника при эксплуатационных аксиальных натяжениях, что приводит к преждевременной потере сальником уплотняющей способности. Наиболее близким аналогом заявляемой полезной модели является волокнистая набивка, поверхность которой выполнена в виде чередующихся выступов и впадин, где впадины составляют не менее 50 уплотняющей поверхности набивки (см. патент РФ 2132501, МПК 6 16 15/20, 1999). Существенные признаки аналога поверхность выполнена в виде чередующихся выступов и впадин совпадают с существенными признаками заявляемой полезной модели. Недостатком наиболее близкого аналога является необходимость значительного аксиального натяжения для обеспечения уплотняющей способности набивки, что способствует повышенному износу сальника, приводящему к потере сальником уплотняющей способности. Задачей, на решение которой направлена заявляемая полезная модель, является обеспечение уплотнительной способности при меньших аксиальных натяжениях, с одновременным увеличением антифрикционных свойств поверхности набивки,что, уменьшает износ сальника и повышает его уплотнительную способность. Для достижения указанного технического результата в набивке, поверхность которой выполнена в виде чередующихся выступов и впадин, часть уплотняющей поверхности выполнена с впадинами,составляющими более 50 от этой части поверхности, а другая часть уплотняющей поверхности выполнена с впадинами, составляющими менее 50 от этой части поверхности, при этом участки поверхности с впадинами разного размера чередуются по поверхности набивки. Существенные признаки заявляемой полезной модели часть уплотняющей поверхности выполнена с впадинами, составляющими более 50 от этой части поверхности, а другая часть уплотняющей поверхности выполнена с впадинами, составляющими менее 50 от этой части поверхности, при этом участки поверхности с впадинами разного размера чередуются по поверхности набивки являются отличительными от признаков наиболее близкого аналога. На фиг. представлены набивка и ее поперечное сечение (для квадратного поперечного сечения). 2 Набивка представляет собой волокнистое основание (каркас), которое может иметь различное конструктивное исполнение и различную форму поперечного сечения (квадратную, прямоугольную,круглую и др.). Обычно используются каркасы из чесаного волокна, крученые, плетеные, скатанные,дублированные, формованные, прессованные и др. В качестве волокон для волокнистого основания могут использоваться хлопчатобумажные, лубяные,асбестовые, стеклянные, фторопластовые, полиэфирные, поли-арамидные и др. волокна. Набивка может содержать только волокнистые материалы(сухая набивка), волокнистые материалы и различные пропитывающие материалы (набивки, пропитанные маслами, жирами, смолами, пластмассами,другими жидкими продуктами, иногда с добавлением порошковых материалов, прорезиненные и др.), а также дополнительно вводимые материалы (проволоку, шнуры, пружины, пластины, трубки и др.). Уплотняющая поверхность набивки выполнена в виде чередующихся впадин 1 и выступов 2, образованных нитями каркаса набивки и промежутками между ними. При этом часть уплотнительной поверхности набивки имеет впадины, составляющие менее 50 площади этой поверхности (этой части поверхности набивки). Другая часть уплотнительной поверхности набивки имеет впадины, составляющие более 50 площади этой поверхности (этой части поверхности набивки). Эти части чередуются по поверхности набивки. Изготавливаться заявляемая набивка может известными методами, например, навивкой или плетением из волокнистых нитей и др. При этом необходимые характеристики различных поверхностей набивки могут обеспечиваться, например, местными сжатиями набивки, подбором толщины нитей, конструкции каркаса и др. методами. Изготовление набивки с заявляемыми характеристиками отдельных частей уплотняющей поверхности набивки способствует сохранению пластичного поверхностного слоя на поверхности трения в условиях значительных аксиальных натяжений сальника, что снижает возможность развития схватывания. Одновременно снижается возможность протечек уплотняемой среды при эксплуатационном аксиальном натяжении и эксплуатационном деформировании набивки. В результате удается улучшить уплотняющую способность сальника и набивки. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Набивка, поверхность которой выполнена в виде чередующихся выступов и впадин, отличающаяся тем, что часть уплотняющий поверхности набивки выполнена с впадинами, составляющими более 50 этой части поверхности, а другая часть уплотняющей поверхности набивки выполнена с впадинами,составляющими менее 50 этой части поверхности,при этом участки поверхности с впадинами разного размера чередуются по поверхности набивки.
